Кабели Коаксиальные полужёсткие гнутые

Для изготовления продукции применяются два вида кабелей: со сплошной медно трубкой и плотным сетчатым экраном, как у RG402/RG405. Производство кабелей трубками выполняется гибкой на станках ЧПУ по чертежам. Формовка кабелей типа RG405 на ручных гибочных станках, они более податливые к точности, чем трубчатые.
Изготавливаем сложные сборки из полужесткого кабеля с прецизионной гибкой, гарантирующей сохранение импеданса и ВЧ-параметров. Контроль размерных характеристик обеспечивается изготовлением стенда с ответными частями, как указано в чертеже с допуском ±0,2 от центра отверстия
Производительность в месяц справочно

~2-10 тыс - зависит от длины и количества гибов

Возможно увеличение до 15-30 тыс. шт.

Под заказчика с большими объемами строим отдельную производственную линию

Схемы и исполнения

Механическая обработка

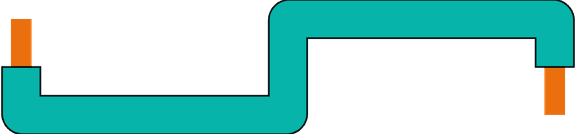

2D или 3D гибка. Ручная и на станке ЧПУ. Необходим чертеж
2D или 3D гибка. Ручная и на станке ЧПУ. Необходим чертеж

Исполнения кабелей

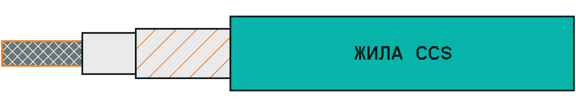

сталь плакированная медью или серебром. свч применение
сталь плакированная медью или серебром. свч применение

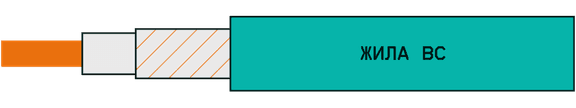

Чистая медь. Коммерция и промышленность
Чистая медь. Коммерция и промышленность
Трубчатые провода
Трубчатые провода

Маркировка

периодичная печать с интервалом
периодичная печать с интервалом
печать по краям с двух сторон
печать по краям с двух сторон
флажковая маркировка
флажковая маркировка
обмотка с прозрачной термоусадкой
обмотка с прозрачной термоусадкой
термоусадка с термопереносом
термоусадка с термопереносом

Характеристики продукции

Механические характеристики
Полное соответствие предоставленным чертежам (углы, радиусы)
Качество
Высокая повторяемость серийных партий за счет ЧПУ и применения контрольных стендов
Сырье
Работа с кабелем заказчика или поставка под ключ (работаем с брендами DOSIN, TERULAI, RFS и др.)
Диаметры
Обработка кабелей от 0.86мм до 6 мм
Производство
прототипирование и серийное производство
Коннекторы
SMA, N, 7/16, BNC, TNC, 2.92mm, 3.5mm и другие.
МодельОсновные соединителиДиаметр, ммИмпедансДиапазон частот
0.023 Coax CableSMA, SMP, SMPM/SSMP0.5850до 260 ГГц
0.031 Coax CableSMA, SMP, SMPM/SSMP0.7950до 175 ГГц
0.034 Coax CableSMA, SMP, SMPM/SSMP0.8650до 153 ГГц
0.047 Coax CableSMA, SMP, SMPM/SSMP1.1950до 115–125 ГГц
0.047 Coax CableSMPM/SSMP (спец. 75-Ω)1.1975до 108 ГГц
RG-405 (0.085″)2.4 мм, 2.92 мм, SMA, SMP, N, TNC, BNC, SMA, SMP2.1950до 60–64 ГГц
0.116 / 0.118 Coax Cable2.92 мм, 2.4 мм, SMA, SMA, SMP2.9550до 47 ГГц
RG-402 (0.141″)2.92 мм, SMA, N, TNC, MCX, BNC, SMA, SMP3.5850до 34–37 ГГц
0.141 Coax Cable (высокий Z)SMB 92 Ω, 1.0/2.3, custom3.5895–100до 41–43 ГГц
RG-401 (0.250″)SMA, N, 7/16, SMA, SMP, SMPM/SSMP6.3550до 19–20 ГГц

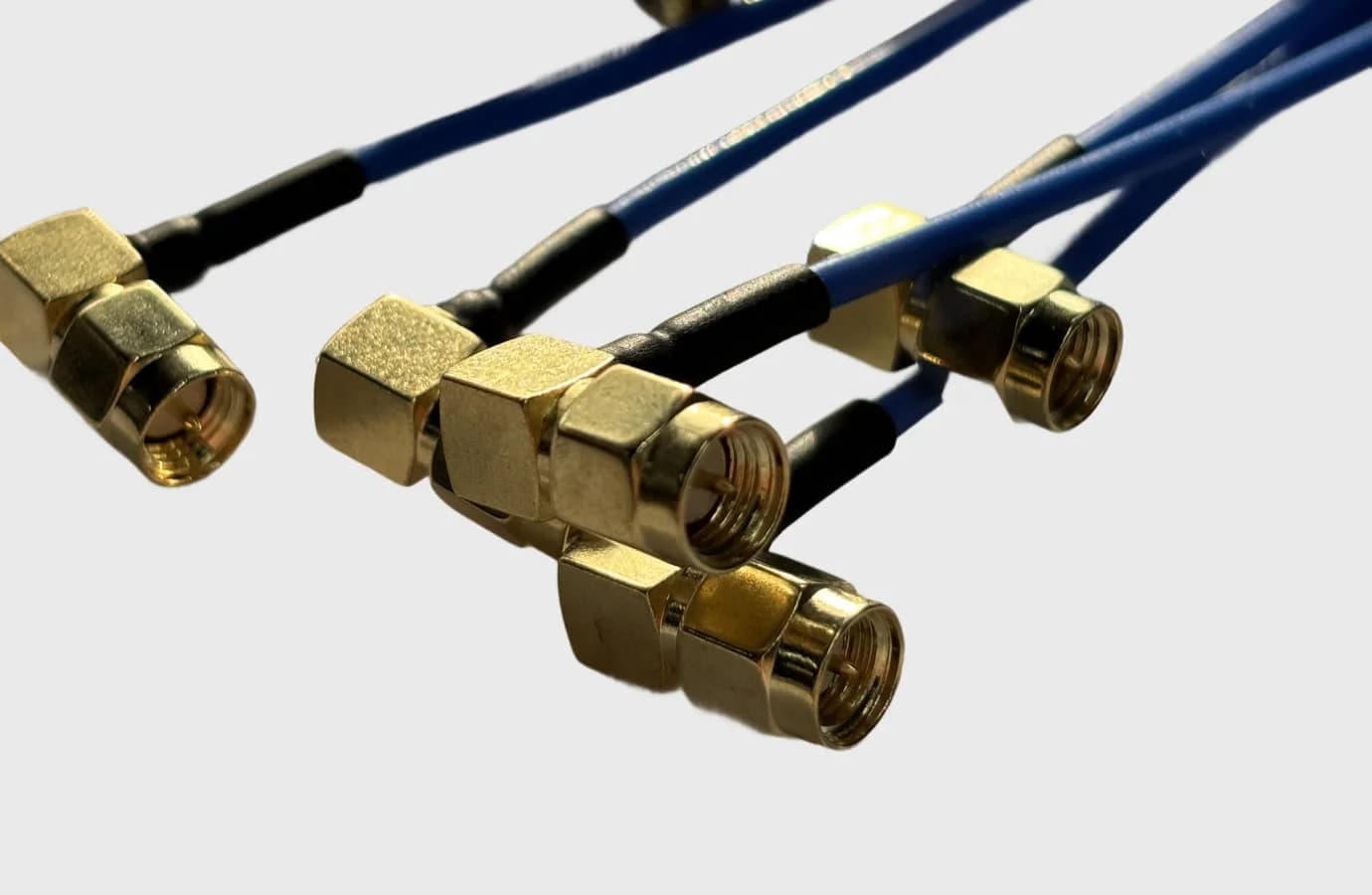

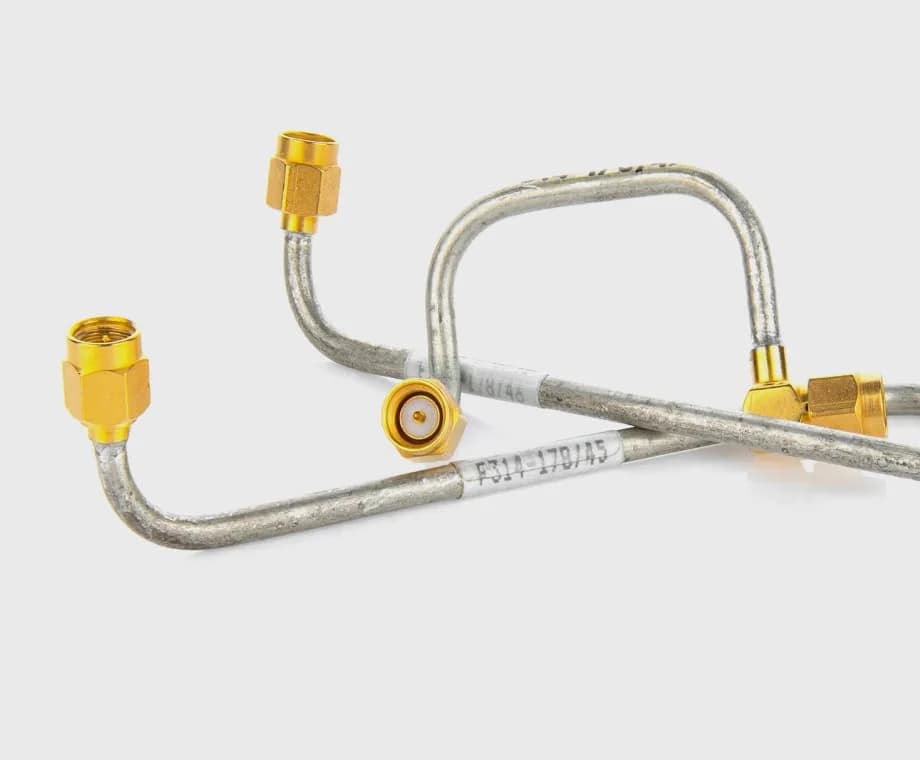

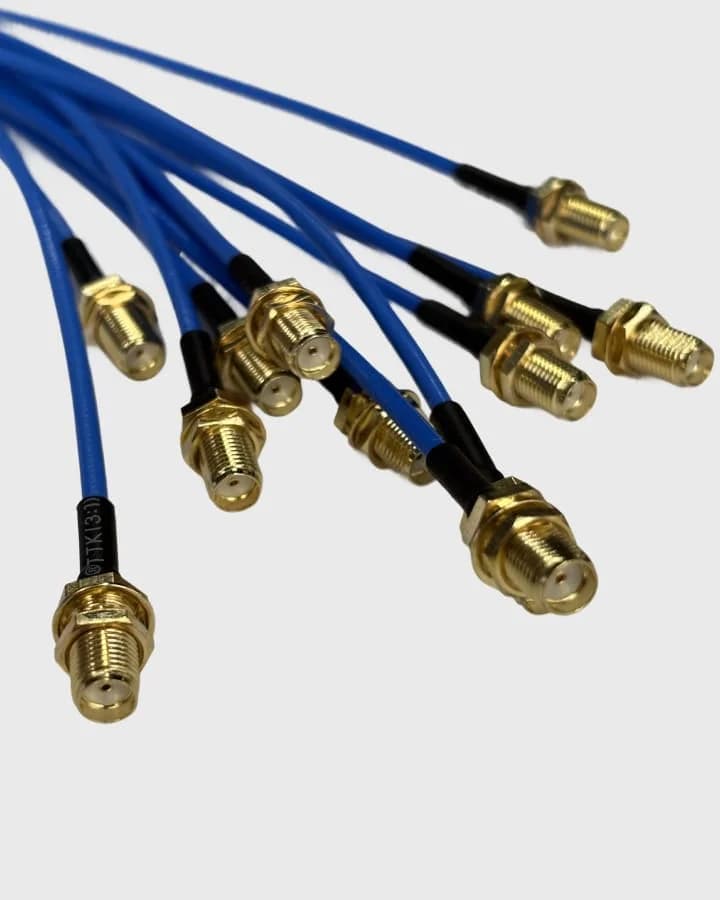

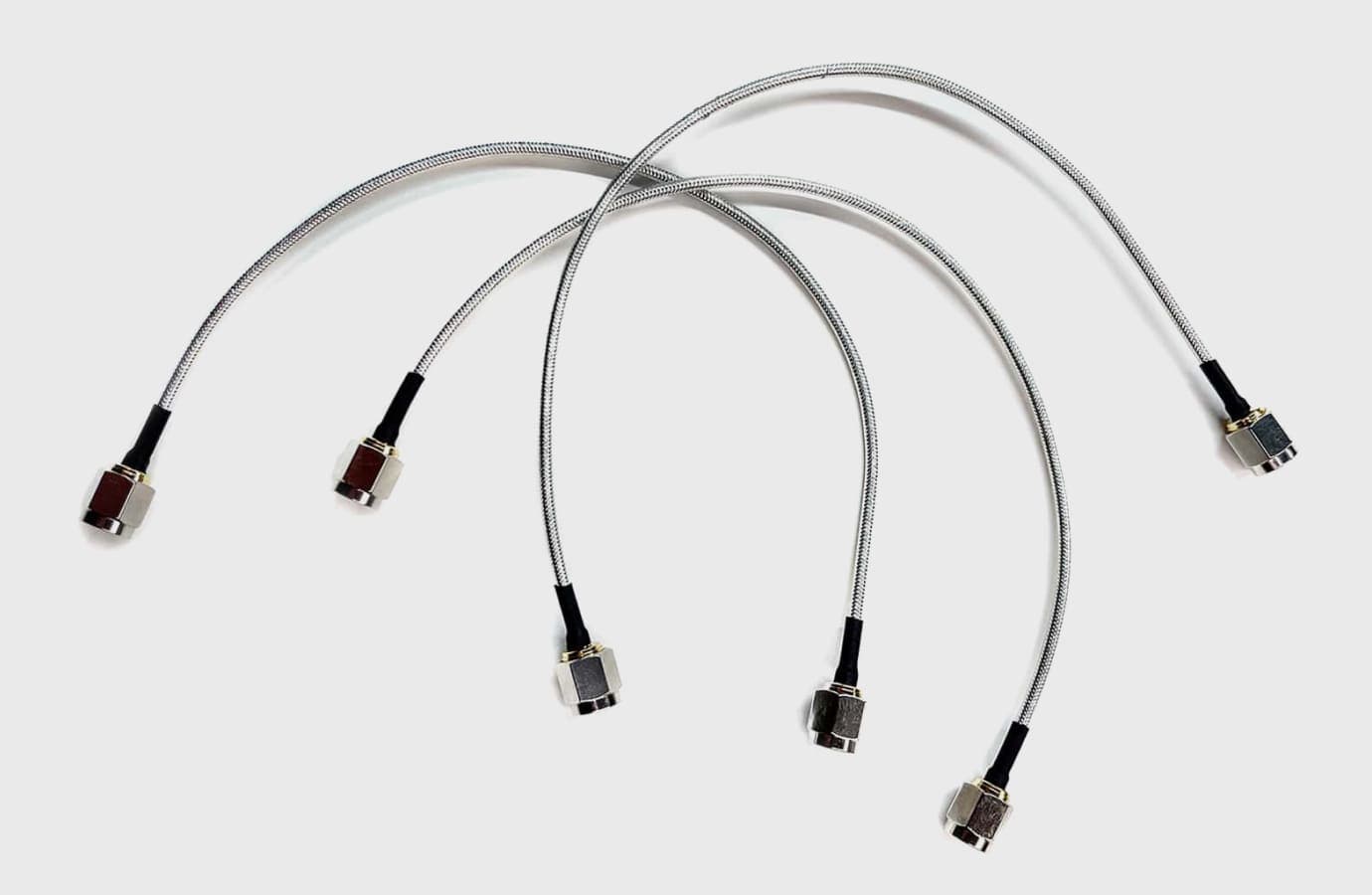

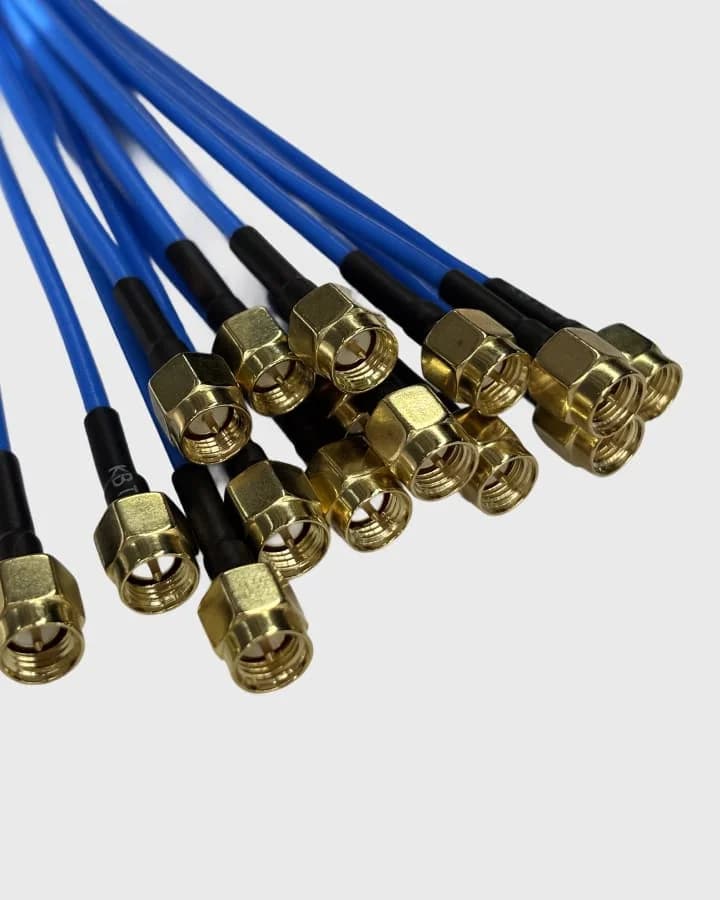

1 / 5

Полужёсткие гнутые: что учесть при заказе

Полужёсткие гнутые кабельные сборки применяют там, где важны точная форма, стабильные ВЧ-параметры и повторяемость партии: в ВЧ- и СВЧ-аппаратуре, измерительных системах, телеком-оборудовании и лабораторных стендах. Изготавливаются по чертежам заказчика для размещения внутри корпуса, блока или модуля.

Какие характеристики у гнутых сборок?

Сборки гнутся по чертежу заказчика, включая углы и радиусы; повторяемость партии обеспечивают ЧПУ и контрольные стенды. Прецизионная гибка сохраняет импеданс и ВЧ-параметры. Для контроля размеров изготавливается стенд с ответными частями.

ПараметрЗначение
Гибка2D и 3D; ручная или на станке ЧПУ
Диаметр кабеляот 0,86 до 6 мм
Допуск на стенде±0,2 от центра отверстия, если указано в документации
Кабельзаказчика или под ключ
БрендыKANSAI, TERULAI, RFS и другие

Какие типы кабеля используются?

Со сплошной медной трубкой — гнутся на станках ЧПУ с отрезной фрезой. С плотным сетчатым экраном, например RG402/RG405, — формуются на ручных гибочных станках и более податливы при точной геометрии, чем трубчатые. Материал проводника — под задачу:

ЗадачаИсполнение проводника
СВЧ-применениясталь, плакированная медью или серебром
Коммерческие и промышленные задачичистая медь
Повышенные требования к форме и стабильности положениятрубчатые провода

Какие соединители и модели доступны?

Соединитель подбирают по диапазону, импедансу и месту в конструкции:

  • SMA
  • N
  • 7/16
  • BNC
  • TNC
  • 1.00
  • 1.85
  • 2.4
  • 2.92 mm
  • 3.5 mm
  • другие
МодельПараметры
0.023 Coax Cable0,58 мм, 50 Ом, до 260 ГГц
0.031 Coax Cable0,79 мм, 50 Ом, до 175 ГГц
0.034 Coax Cable0,86 мм, 50 Ом, до 153 ГГц
0.047 Coax Cable1,19 мм, 50 Ом, до 115–125 ГГц
0.047 Coax Cable, 75 Ом1,19 мм, 75 Ом, до 108 ГГц
RG-405 (0.085″)2,19 мм, 50 Ом, до 60–64 ГГц
0.116 / 0.118 Coax Cable2,95 мм, 50 Ом, до 47 ГГц
RG-402 (0.141″)3,58 мм, 50 Ом, до 34–37 ГГц
0.141 Coax Cable, высокий Z3,58 мм, 95–100 Ом, до 41–43 ГГц
RG-401 (0.250″)6,35 мм, 50 Ом, до 19–20 ГГц

Как проходит заказ?

Нужен чертёж заказчика. После утверждения образца сборка повторяется серией с теми же параметрами.

  • углы и радиусы гиба
  • длины участков
  • положение коннекторов и общая форма сборки
  • посадка в изделии
  • требования к маркировке

Производительность зависит от длины изделия и количества гибов: справочно 2–10 тыс. сборок в месяц, при необходимости до 15–30 тыс.; для крупных регулярных объёмов — отдельная производственная линия. По чертежу и на прототипе согласуются:

Как маркируются сборки?

Маркировка нужна, когда в изделии несколько похожих кабелей с разными трассами:

  • периодичная печать с интервалом
  • печать по краям с двух сторон
  • флажковая маркировка
  • обмотка с прозрачной термоусадкой
  • термоусадка с термопереносом
