Аудио/видео интерфейсы
Кабельные решения для профессионального передачи аудио, видео данных и возможных переходников. Базовая рабочая температура -20…+70°C. Доступны опции замены на необходимые кабели: многослойное экранирование, позолоченные контакты, серебреная медь.
Адаптированные под стандарты кабели, как HDMI, USB, LVDS. Возможно эконом исполнение для коротких проводов, где потери недостаточны велики, чтобы влиять на качество сигнала. Так и полное соответствие кабеля стандарту.
используется в отраслях:
приборостроение
Производительность в месяц справочно
~5 000 - для проводов типа DVI/VGA
~15 000 - для проводов типа XLR, TRS

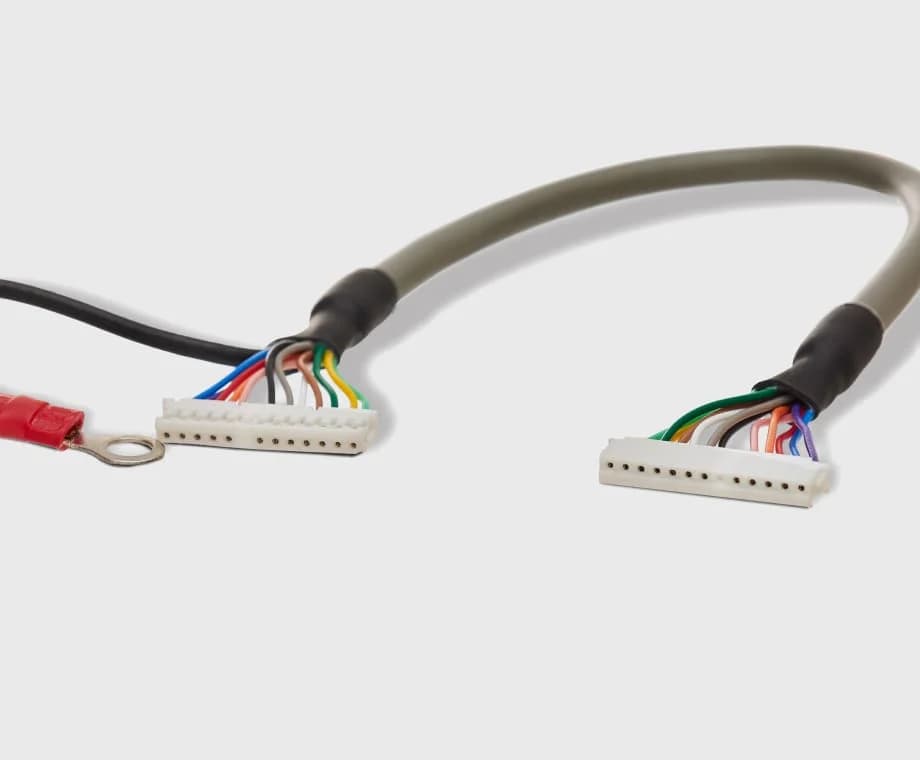

LVDS 30,40 pin, MIPI
Низковольтные интерфейсы для передачи видео в дисплеях, LCD-панелях и встраиваемых системах.
- ПРИМЕНЕНИЕ: LCD-ПАНЕЛИ, МЕДИЦИНСКИЕ МОНИТОРЫ, БОРТОВЫЕ СИСТЕМЫ
- СОЕДИНИТЕЛИ: JAE, HIROSE, ACES, JST, MOLEX, AMP, TYCO,
- КОНТАКТЫ: 20/30/40/50 PIN
- ИСПОЛНЕНИЕ: ШТАТНО ЭКРАНИРОВАННОЕ С КОЛЬЦЕВЫМ НАКОНЕЧНИКОМ ПОД ВИНТ, ВОЗМОЖНА РАЗЛИЧНАЯ КОМБИНАЦИЯ СОЕДИНИТЕЛЕЙ
- ДЛИНА: ПО ЗАПРОСУ

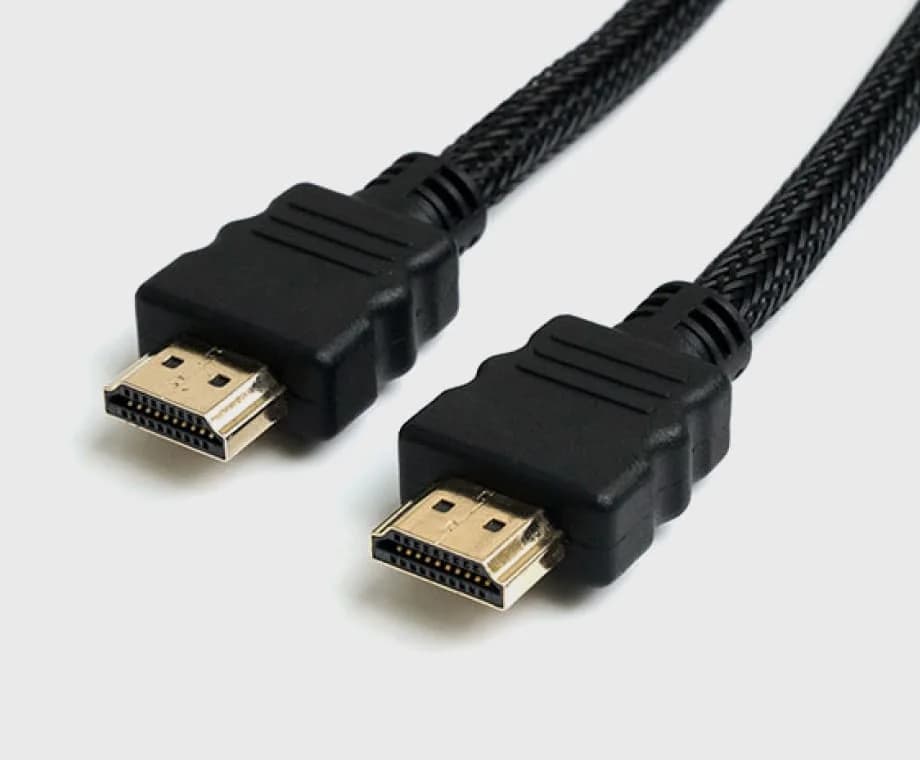

HDMI / DP
Цифровые интерфейсы для UHD-видео и многоканального аудио.
- СТАНДАРТ: HDMI 1.4; HDMI 2.0; HDMI 2.1
- СОЕДИНИТЕЛИ: HDMI, MICROHDMI, MINIHDMI, DP, MINIDP/MDP
- ИСПОЛНЕНИЕ ШТАТНО: ЭКРАНИРОВАННЫЙ ПРОВОД С ЭКРАНИРОВАННЫМИ ПАРАМИ, ВОЗМОЖНА РАЗЛИЧНАЯ КОМБИНАЦИЯ СОЕДИНИТЕЛЕЙ, МЕДНЫЙ ПРОВОД (ОПТИКА ПОКА НЕ ПРОИЗВОДИТСЯ)
- ДЛИНА: ПО ЗАПРОСУ
- МОЛДИНГИ: ПО ЗАПРОСУ

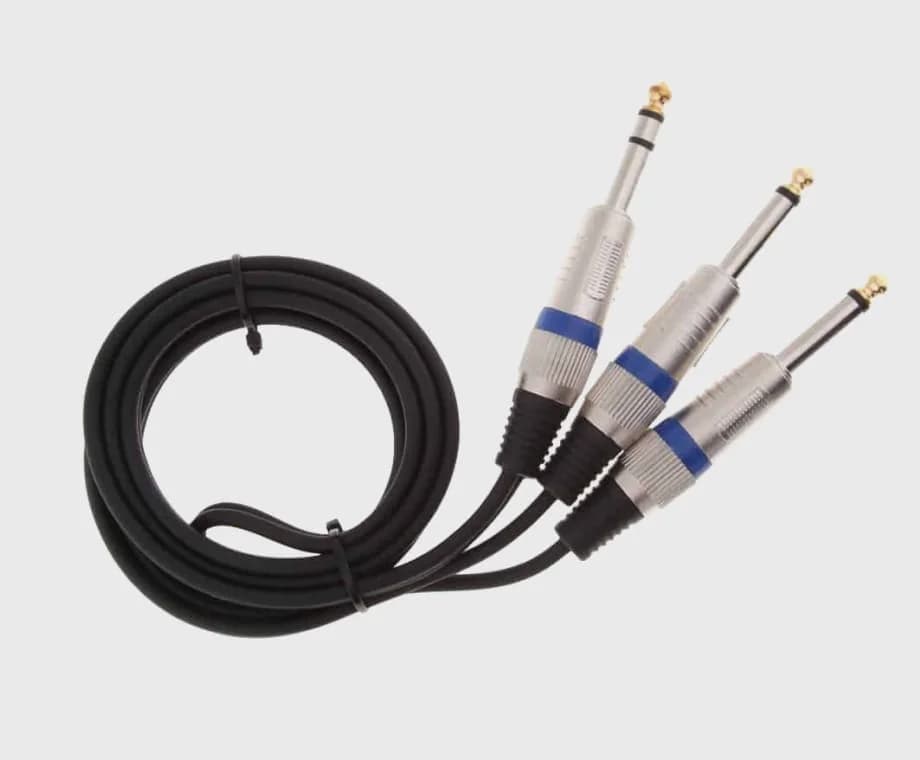

TS, TRS, TRRS
Аналоговые аудиоразъемы для профессионального и потребительского оборудования.
- КОНФИГУРАЦИИ: TS - МОНО, ИНСТРУМЕНТАЛЬНЫЕ КАБЕЛИ, TRS - СТЕРЕО, БАЛАНСНОЕ ПОДКЛЮЧЕНИЕ, TRRS - ГАРНИТУРЫ (МИКРОФОН + СТЕРЕО)
- ИСПОЛНЕНИЕ: ЭКРАНИРОВАННЫЙ И НЕЭКРАНИРОВАННЫЙ ПРОВОД
- СОЕДИНИТЕЛИ: ПОД ЗАПРОСУ ВОЗМОЖНЫ РАЗЛИЧНЫЕ СОЕДИНИТЕЛИ
- МОЛДИНГИ: ПО ЗАПРОСУ

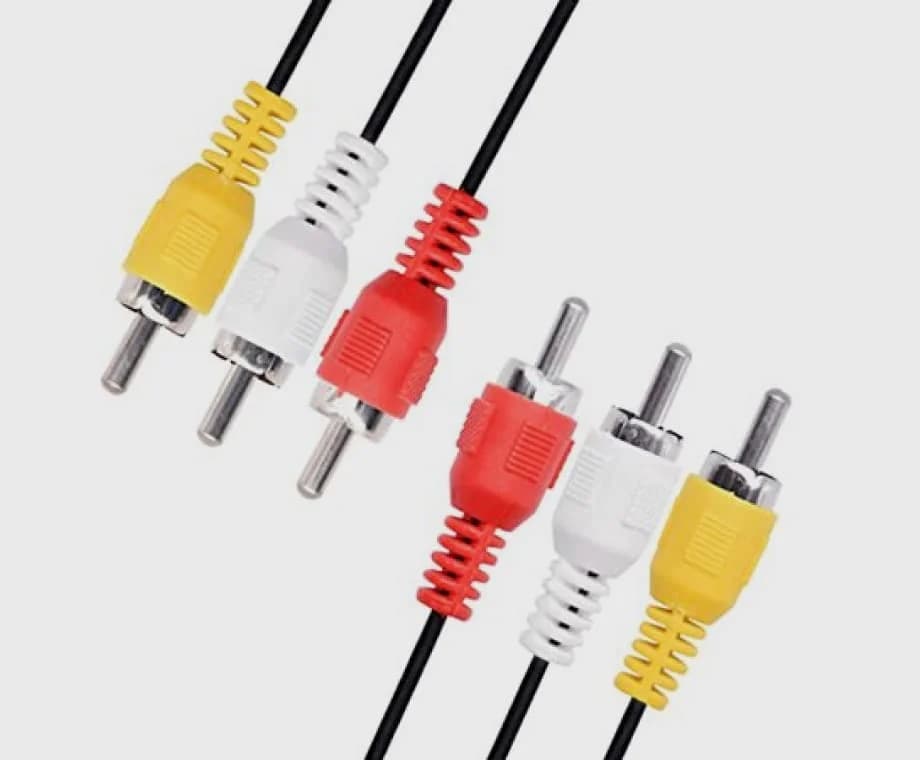

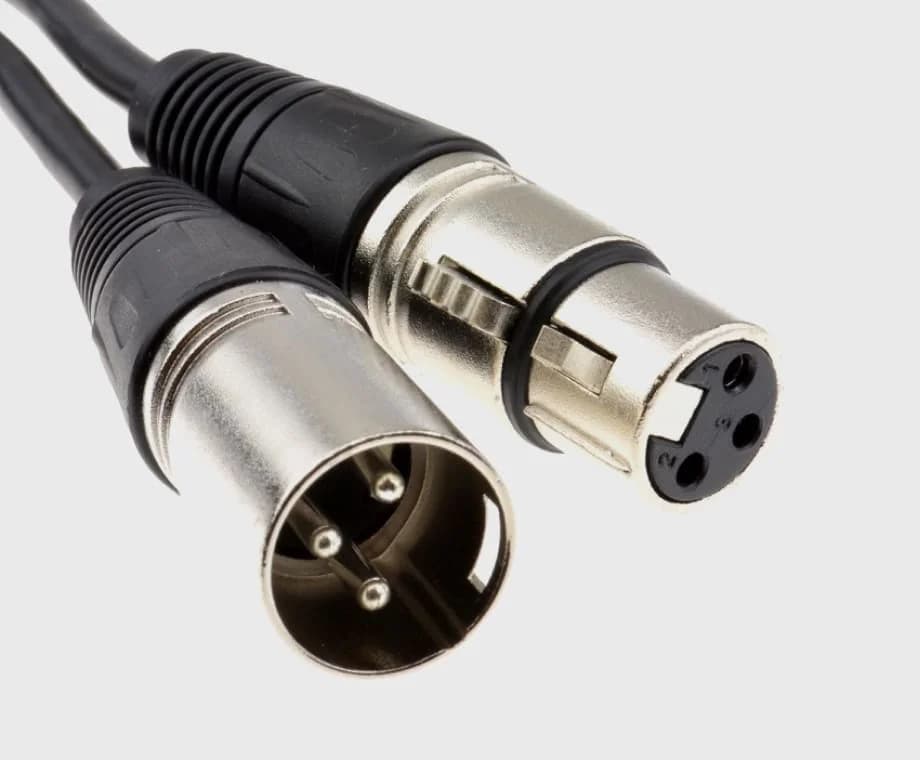

XLR, RCA, MIDI
Профессиональные интерфейсы для студийного оборудования.
- БРЕНДЫ: NEUTRIK, SWITCHCRAFT, AMPHENOL И АНАЛОГИ
- ИСПОЛНЕНИЕ: ЭКРАНИРОВАННЫЙ ПРОВОД В СИЛИКОНОВОЙ ОБОЛОЧКЕ ИЛИ PVC
- СОЕДИНИТЕЛИ: DIN, XLR, TCA
- МОЛДИНГИ: ПО ЗАПРОСУ
- ПЕРЕХОДНИКИ: ПО ЗАПРОСУ ВОЗМОЖНО ПРОЕКТИРОВАНИЕ ПРЕОБРАЗОВАТЕЛЯ В РАЗРЫВ ПРОВОДА.
- КОНФИГУРАЦИИ: ВОЗМОЖНО Y ВЕТВЛЕНИЯ И ПРОЧИЕ КОНФИГУРАЦИИ ПРОВОДА
DVI / RGB
Интерфейсы для дисплеев прошлых поколений, а также небольших экранов с небольшой скоростью обмена.
- ИСПОЛНЕНИЕ RGB: ЭКРАНИРОВАННЫЙ ПРОВОД С КОАКСИАЛАМИ 3 ИЛИ 5
- ИСПОЛНЕНИЕ DVI: ЭКРАНИРОВАННЫЙ ПРОВОД C ВИТОЙ ПАРОЙ.
- СОЕДИНИТЕЛИ: DSUB 15PIN, MOLEX, HIROSE, JST, DVI-A/I/D
- МОЛДИНГИ: ПО ЗАПРОСУ
- ПЕРЕХОДНИКИ: ПО ЗАПРОСУ ВОЗМОЖНО ПРОЕКТИРОВАНИЕ ПРЕОБРАЗОВАТЕЛЯ В РАЗРЫВ ПРОВОДА.

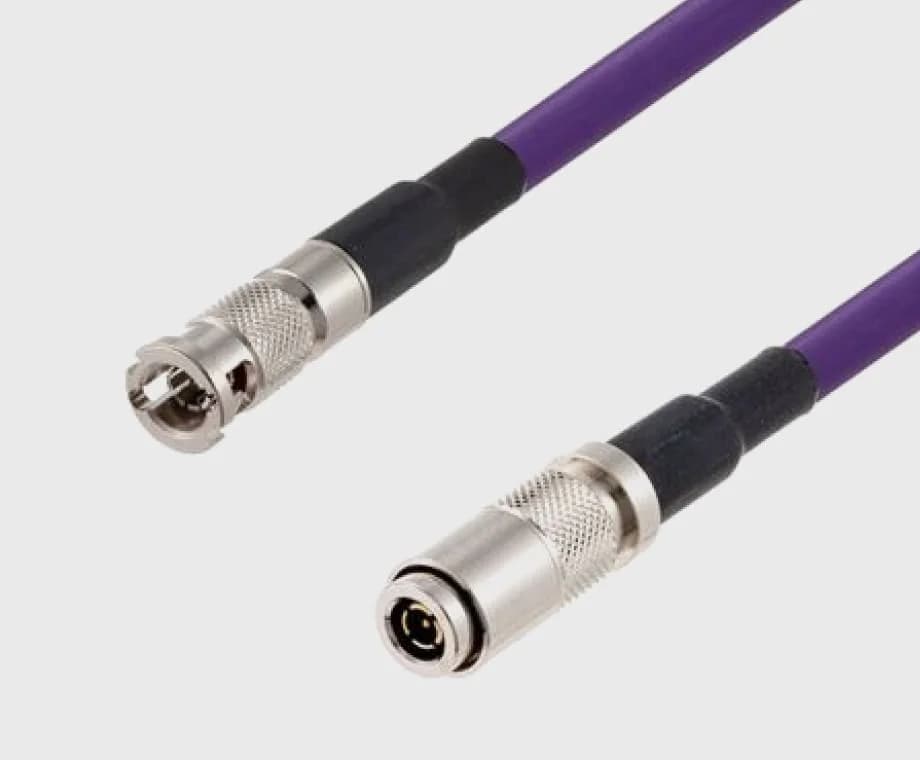

HD BNC
Высокочастотные коаксиальные разъемы для профессионального видео.
- СТАНДАРТЫ: 3G-SDI (1080P60), 12G-SDI (8K)
- ИМПЕДАНС: 75 ОМ
- КОНСТРУКЦИЯ: ЦЕНТРАЛЬНЫЙ ПРОВОДНИК: ПОСЕРЕБРЕННАЯ МЕДЬ
- ПРИМЕНЕНИЕ: ТВ-ВЕЩАНИЕ, СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ

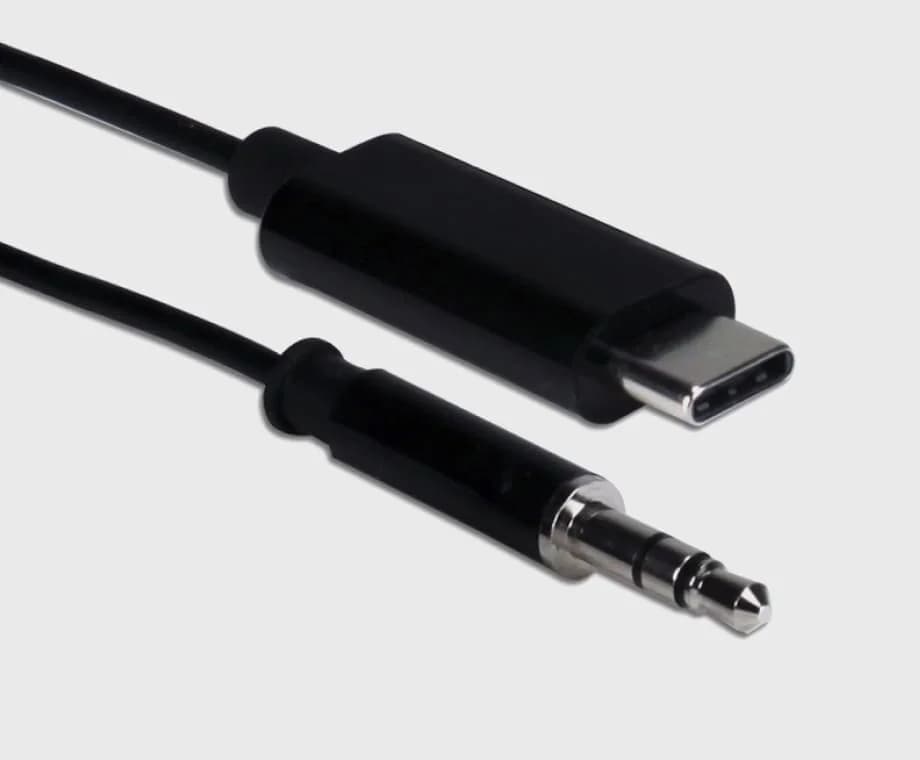

USB audio
Цифровые интерфейсы для аудиоустройств с поддержкой UAC 2.0/3.0.
- ПРОТОКОЛЫ: USB AUDIO CLASS 1: 24-BIT/96 КГЦ, USB AUDIO CLASS 2: 32-BIT/768 КГЦ
- ТИПЫ РАЗЪЕМОВ: USB-C, USB-B (ДЛЯ ЦАП/АЦП)
- КЛЮЧЕВЫЕ ОСОБЕННОСТИ: ИЗОХРОННАЯ ПЕРЕДАЧА С НУЛЕВОЙ ЗАДЕРЖКОЙ, ПОДДЕРЖКА MIDI ЧЕРЕЗ USB, ОПТИЧЕСКАЯ ИЗОЛЯЦИЯ В ПРОФЕССИОНАЛЬНЫХ ВЕРСИЯХ
Другие
Вы также можете заказать любой аналогичный вариант. Технологии производства идентичны для кабелей такого класса. Мы добавим эти проекты в стандартные решения, сделав решение доступным. Обеспечьте себя надежными поставками. Для этого нам потребуется:
- ЧЕРТЕЖ И СХЕМА СОЕДИНЕНИЙ, СПЕЦИФИКАЦИЯ ИЛИ ОРИГИНАЛЬНЫЙ ПРОВОД С КОТОРОГО ПРОВЕДЕМ РЕИНЖИНИРИНГ
- КОЛИЧЕСТВО К ПРОИЗВОДСТВУ
- ПЛАН ПОСТАВОК
дополнительная информация
Готовые сборки
70 позиций. Купить готовую сборку можно в нашем интернет-магазине. Другие длины, разъёмы и кабели собираем под заказ.
Фильтры
Разъём 1
Пол 1
Разъём 2
Пол 2
Экран
Серия разъёма
Контактов
Шаг, мм
AWG
Второй конец
Длина
| Фото | Купить | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | FALS- 3SH-0,35 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF14-30S-DF13-40DS-350-M19 с экраном | В наличии | В магазин | DF14-30S | Plug | DF13-40DS | Plug | — | С экраном | — | — | — | — | — | 0,35 м |
 | FALS- 1SH-0,35 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS Fi-X30HL-PHDR-40-350 с экраном | В наличии | В магазин | Fi-X30HL | Plug | PHDR-40 | Plug | — | С экраном | — | — | — | — | — | 0,35 м |
 | FALS- 1-0,25 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS Fi-X30HL-PHDR-40-250 | В наличии | В магазин | Fi-X30HL | Plug | PHDR-40 | Plug | — | Без экрана | — | — | — | — | — | 0,25 м |
 | FALS- 1-0,3 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS Fi-X30HL-PHDR-40-300 | В наличии | В магазин | Fi-X30HL | Plug | PHDR-40 | Plug | — | Без экрана | — | — | — | — | — | 0,3 м |
 | FALS- 1-0,35 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS Fi-X30HL-PHDR-40-350 | В наличии | В магазин | Fi-X30HL | Plug | PHDR-40 | Plug | — | Без экрана | — | — | — | — | — | 0,35 м |
 | FALS- 1-0,4 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS Fi-X30HL-PHDR-40-400 | В наличии | В магазин | Fi-X30HL | Plug | PHDR-40 | Plug | — | Без экрана | — | — | — | — | — | 0,4 м |
 | FALS- 1SH-0,25 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS Fi-X30HL-PHDR-40-250 с экраном | В наличии | В магазин | Fi-X30HL | Plug | PHDR-40 | Plug | — | С экраном | — | — | — | — | — | 0,25 м |
 | FALS- 1SH-0,3 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS Fi-X30HL-PHDR-40-300 с экраном | В наличии | В магазин | Fi-X30HL | Plug | PHDR-40 | Plug | — | С экраном | — | — | — | — | — | 0,3 м |
 | FALS- 1SH-0,4 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS Fi-X30HL-PHDR-40-400 с экраном | В наличии | В магазин | Fi-X30HL | Plug | PHDR-40 | Plug | — | С экраном | — | — | — | — | — | 0,4 м |
 | FALS- 2-0,25 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF19-20S-PHDR-40-250 | В наличии | В магазин | DF19-20S | Plug | PHDR-40 | Plug | — | Без экрана | — | — | — | — | — | 0,25 м |
 | FALS- 2-0,3 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF19-20S-PHDR-40-300 | В наличии | В магазин | DF19-20S | Plug | PHDR-40 | Plug | — | Без экрана | — | — | — | — | — | 0,3 м |
 | FALS- 2-0,35 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF19-20S-PHDR-40-350 | В наличии | В магазин | DF19-20S | Plug | PHDR-40 | Plug | — | Без экрана | — | — | — | — | — | 0,35 м |
 | FALS- 2-0,4 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF19-20S-PHDR-40-400 | В наличии | В магазин | DF19-20S | Plug | PHDR-40 | Plug | — | Без экрана | — | — | — | — | — | 0,4 м |
 | FALS- 2SH-0,25 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF19-20S-PHDR-40-250 с экраном | В наличии | В магазин | DF19-20S | Plug | PHDR-40 | Plug | — | С экраном | — | — | — | — | — | 0,25 м |
 | FALS- 2SH-0,3 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF19-20S-PHDR-40-300 с экраном | В наличии | В магазин | DF19-20S | Plug | PHDR-40 | Plug | — | С экраном | — | — | — | — | — | 0,3 м |
 | FALS- 2SH-0,35 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF19-20S-PHDR-40-350 с экраном | В наличии | В магазин | DF19-20S | Plug | PHDR-40 | Plug | — | С экраном | — | — | — | — | — | 0,35 м |
 | FALS- 2SH-0,4 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF19-20S-PHDR-40-400 с экраном | В наличии | В магазин | DF19-20S | Plug | PHDR-40 | Plug | — | С экраном | — | — | — | — | — | 0,4 м |
 | FALS- 3-0,25 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF14-30S-DF13-40DS-250-M19 | В наличии | В магазин | DF14-30S | Plug | DF13-40DS | Plug | — | Без экрана | — | — | — | — | — | 0,25 м |
 | FALS- 3-0,3 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF14-30S-DF13-40DS-300-M19 | В наличии | В магазин | DF14-30S | Plug | DF13-40DS | Plug | — | Без экрана | — | — | — | — | — | 0,3 м |
 | FALS- 3-0,35 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF14-30S-DF13-40DS-350-M19 | В наличии | В магазин | DF14-30S | Plug | DF13-40DS | Plug | — | Без экрана | — | — | — | — | — | 0,35 м |
 | FALS- 3-0,4 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF14-30S-DF13-40DS-400-M19 | В наличии | В магазин | DF14-30S | Plug | DF13-40DS | Plug | — | Без экрана | — | — | — | — | — | 0,4 м |
 | FALS- 3SH-0,25 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF14-30S-DF13-40DS-250-M19 с экраном | В наличии | В магазин | DF14-30S | Plug | DF13-40DS | Plug | — | С экраном | — | — | — | — | — | 0,25 м |
 | FALS- 3SH-0,3 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF14-30S-DF13-40DS-300-M19 с экраном | В наличии | В магазин | DF14-30S | Plug | DF13-40DS | Plug | — | С экраном | — | — | — | — | — | 0,3 м |
 | FALS- 3SH-0,4 ООО «ЗЭП ФРАКСИС» Кабельная сборка LVDS DF14-30S-DF13-40DS-400-M19 с экраном | В наличии | В магазин | DF14-30S | Plug | DF13-40DS | Plug | — | С экраном | — | — | — | — | — | 0,4 м |
 | 1011.01BK28.30 ООО «ЗЭП ФРАКСИС» Односторонняя кабельная сборка на основе JAE FI-X | В наличии | В магазин | — | — | — | — | — | — | JAE FI-X | 30 | 1,00 | 30 | Открытый конец | 0,15 м |
