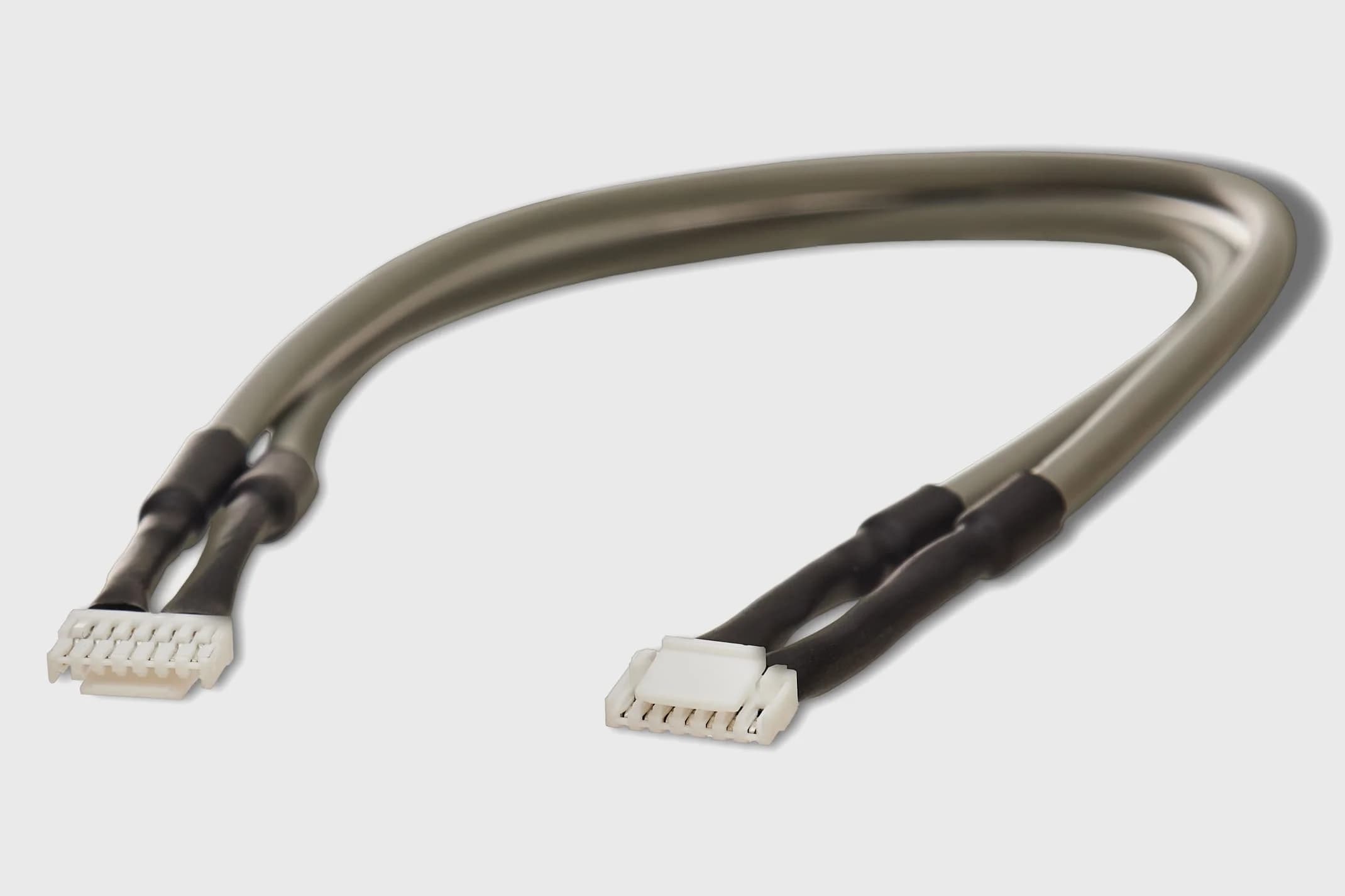

Кабели приборные и сигнальные
Кабели используются в оборудовании для внутреннего монтажа между платами, подключение периферии: датчиков, экранов, проводных и беспроводных модулей, маломощных блоков питания, низкоскоротных интерфейсов управления, дискретных сигналов, низковольтного питания. В этой группе рреимущественно применяются бренды Molex, JST, Hirose, JAE, LHE, KLS, TE
Производительность в месяц справочно
~15 000 — для проводов с разъёмами на две стороны на 10 контактов
~400 000 — для проводков с обжатыми контактами без разъёмов
Под заказчика с большими объёмами строим отдельную производственную линию
Характеристики продукции
- Количество проводов
- типовое от 1 до 40. Другие соединители возможны.
- Сечение провода
- 0,05–1.5мм2 (18–30AWG)
- Оболочка провода
- PVC, XLPE, ETFE, FEP, Silicon, PEEK
- Длины
- типовые от 50мм до 1000мм. Прочие по согласованию.
- Стандарты проводов
- UL, ГОСТ, MIL
- Температуры типовые
- -25..+65; -35..+75; -40..+85, зависят от комплектующих
- Производство комплектующих
- Россий, Китай, Европа, США, Япония
- Производство конечной продукции
- Россия, Москва, ООО ЗЭП «ФРАКСИС»
Дополнительные возможности
Есть возможности вносить широкой спектр модификаций: молдинги, подбор характеристик провода и соединители под условия эксплуатации и применения, лабораторные испытания. Долгосрочные поставки по Договору.
Схемы и исполнения
Исполнения провода

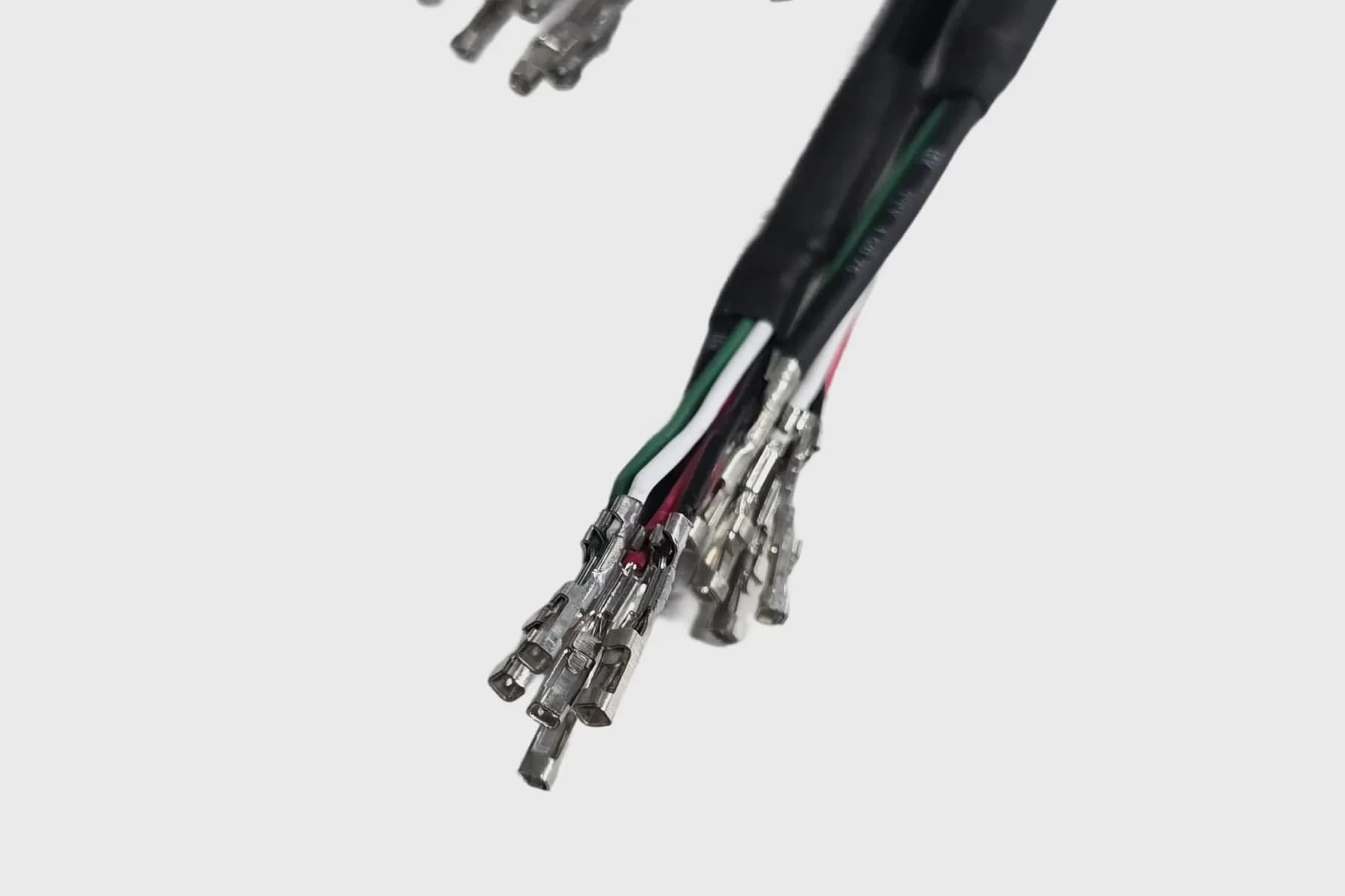

Различные варианты подготовки провода
Мультипровода
Маркировка и организация жгута
Маркировка

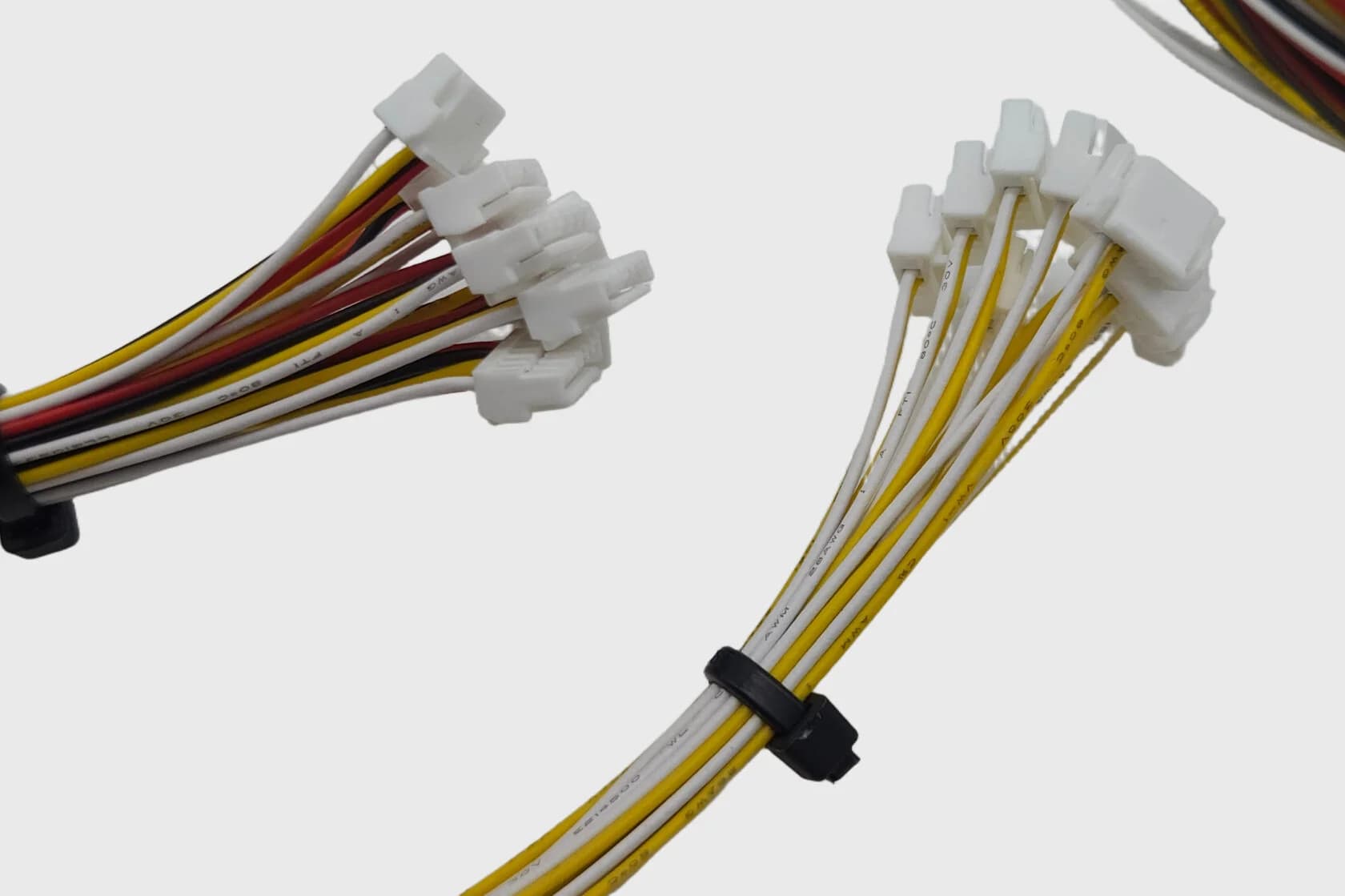

ОРГАНИЗАЦИЯ ЖГУТА
КОМПЛЕКСНЫЕ ЖГУТЫ

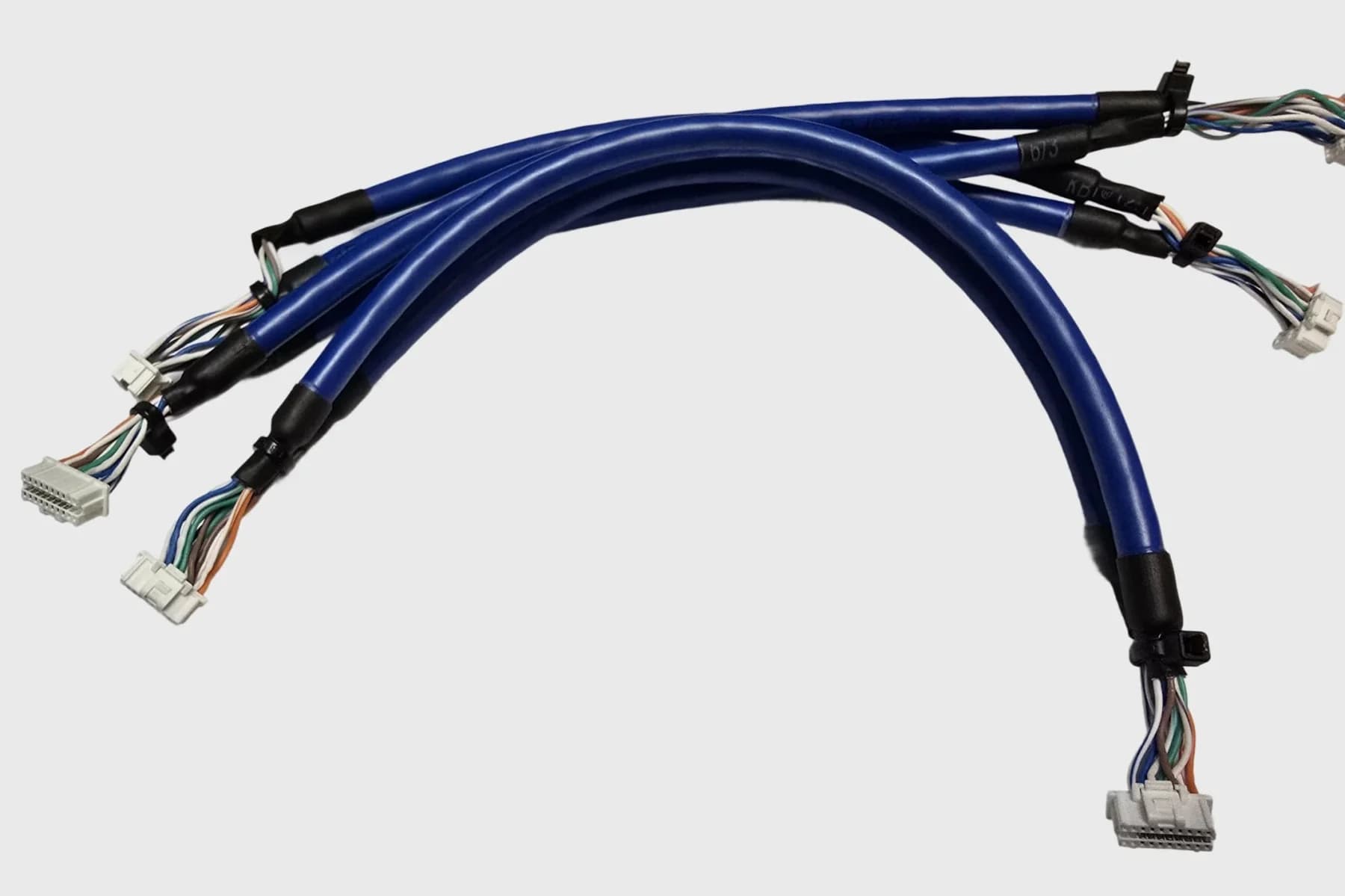

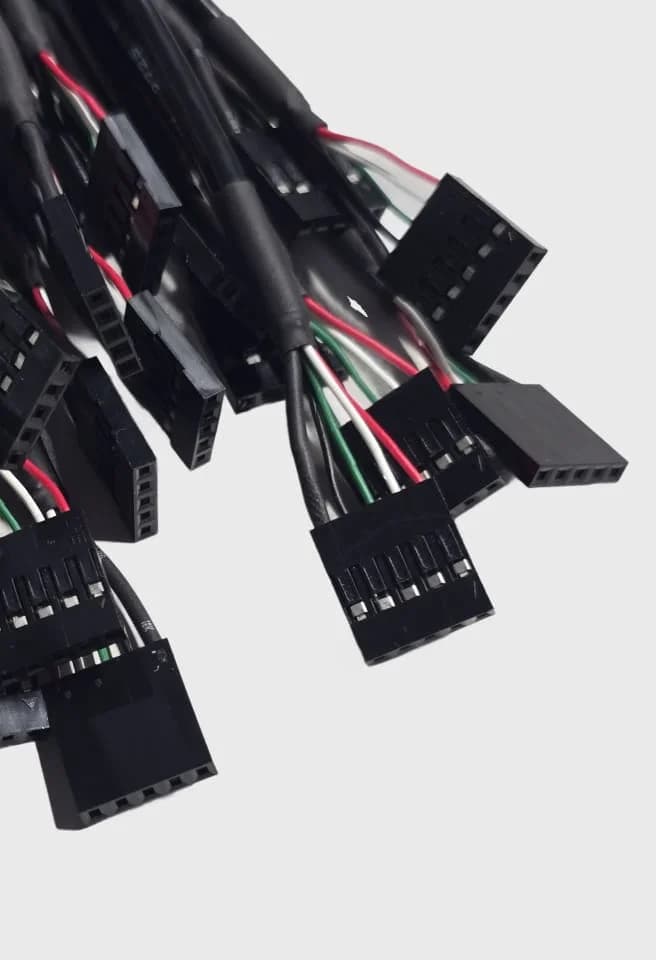

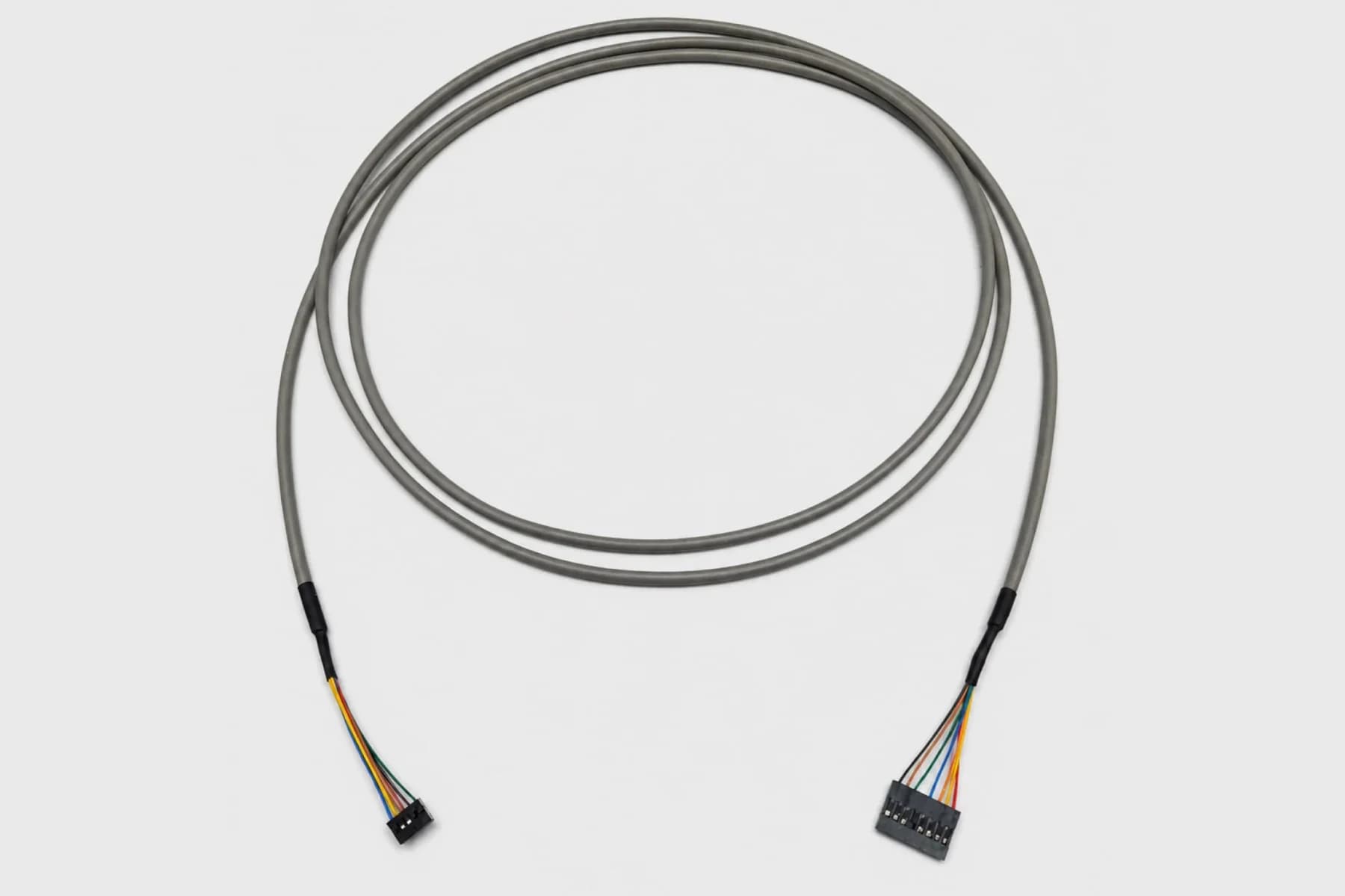

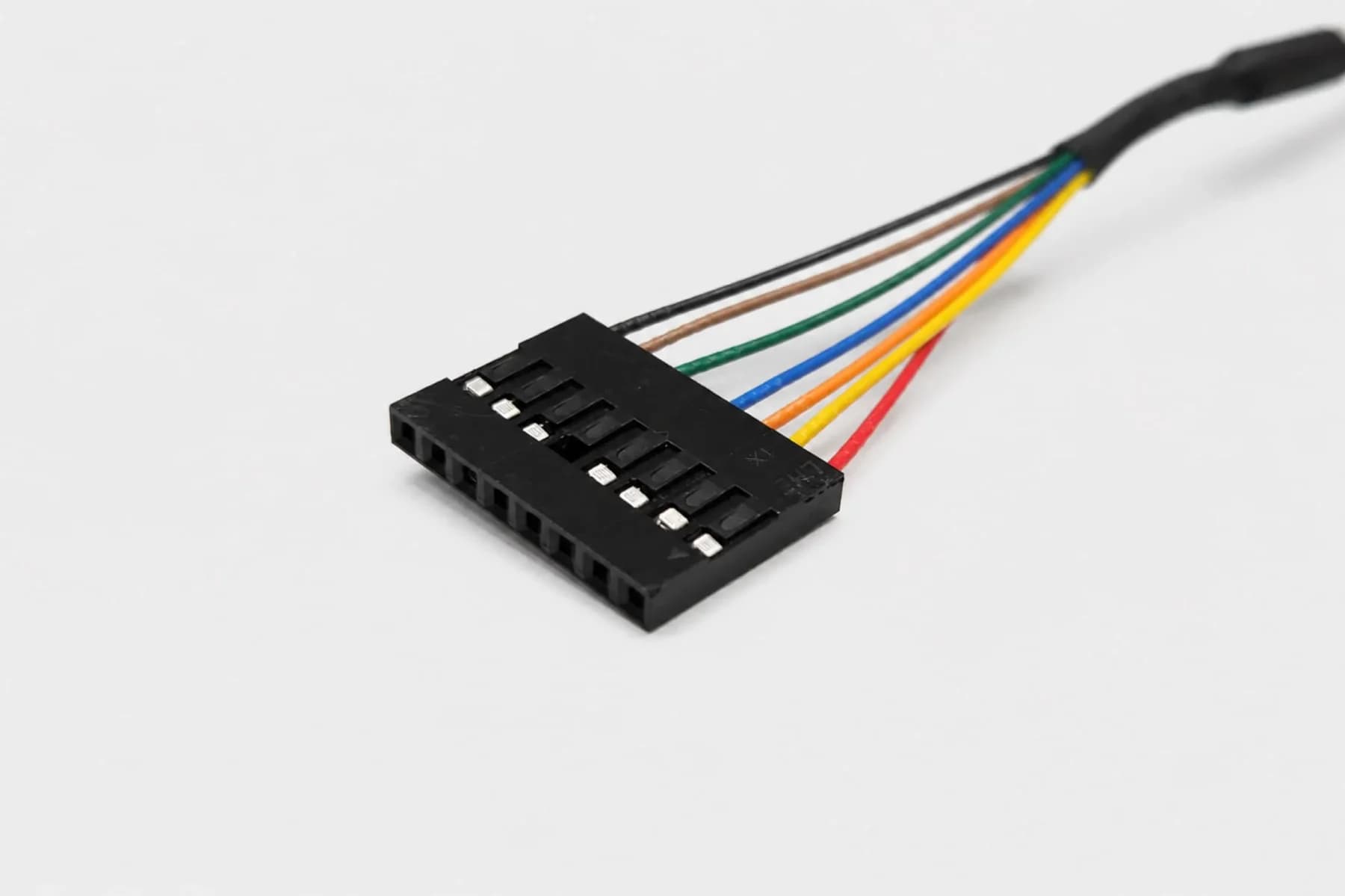

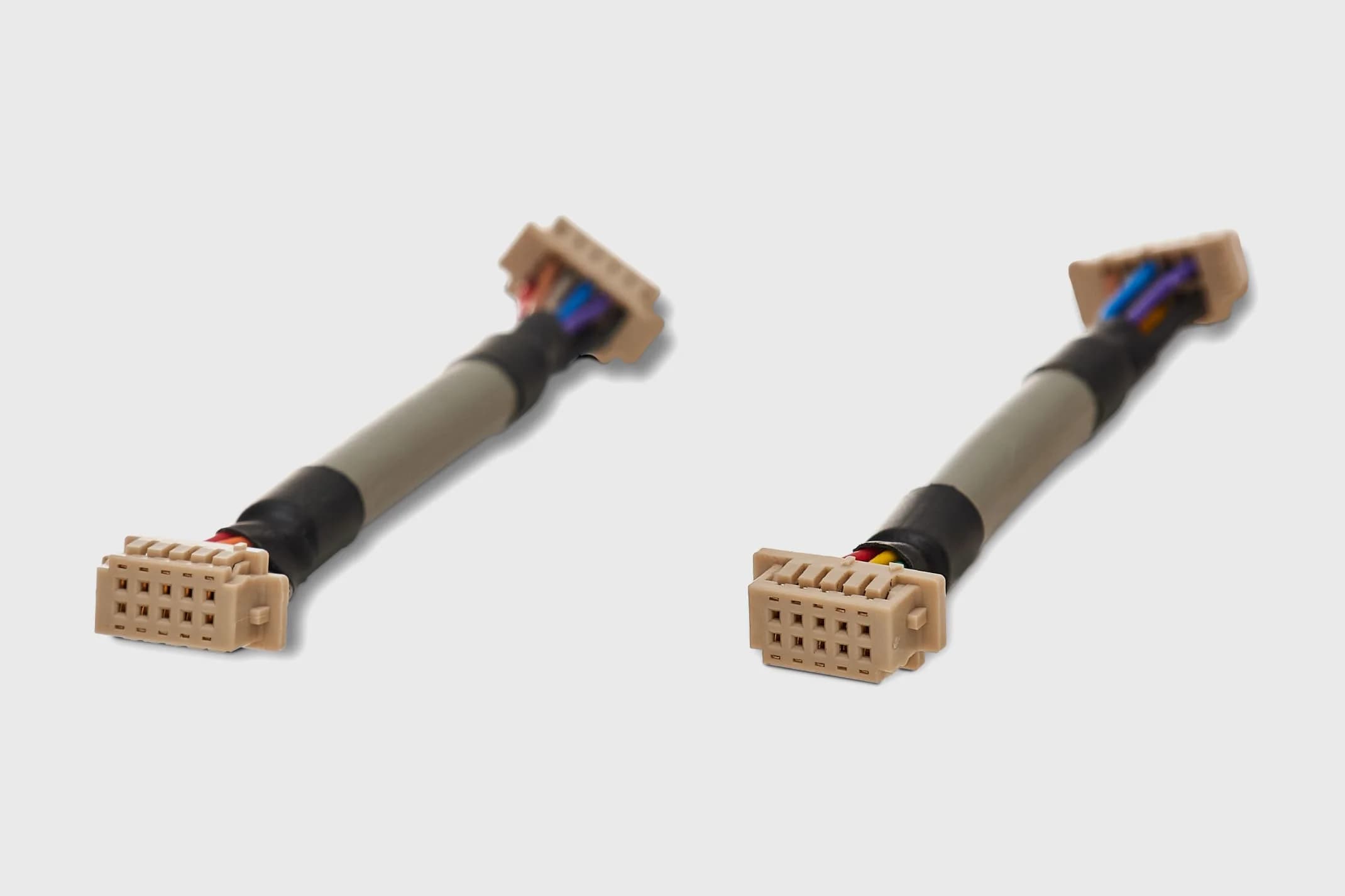

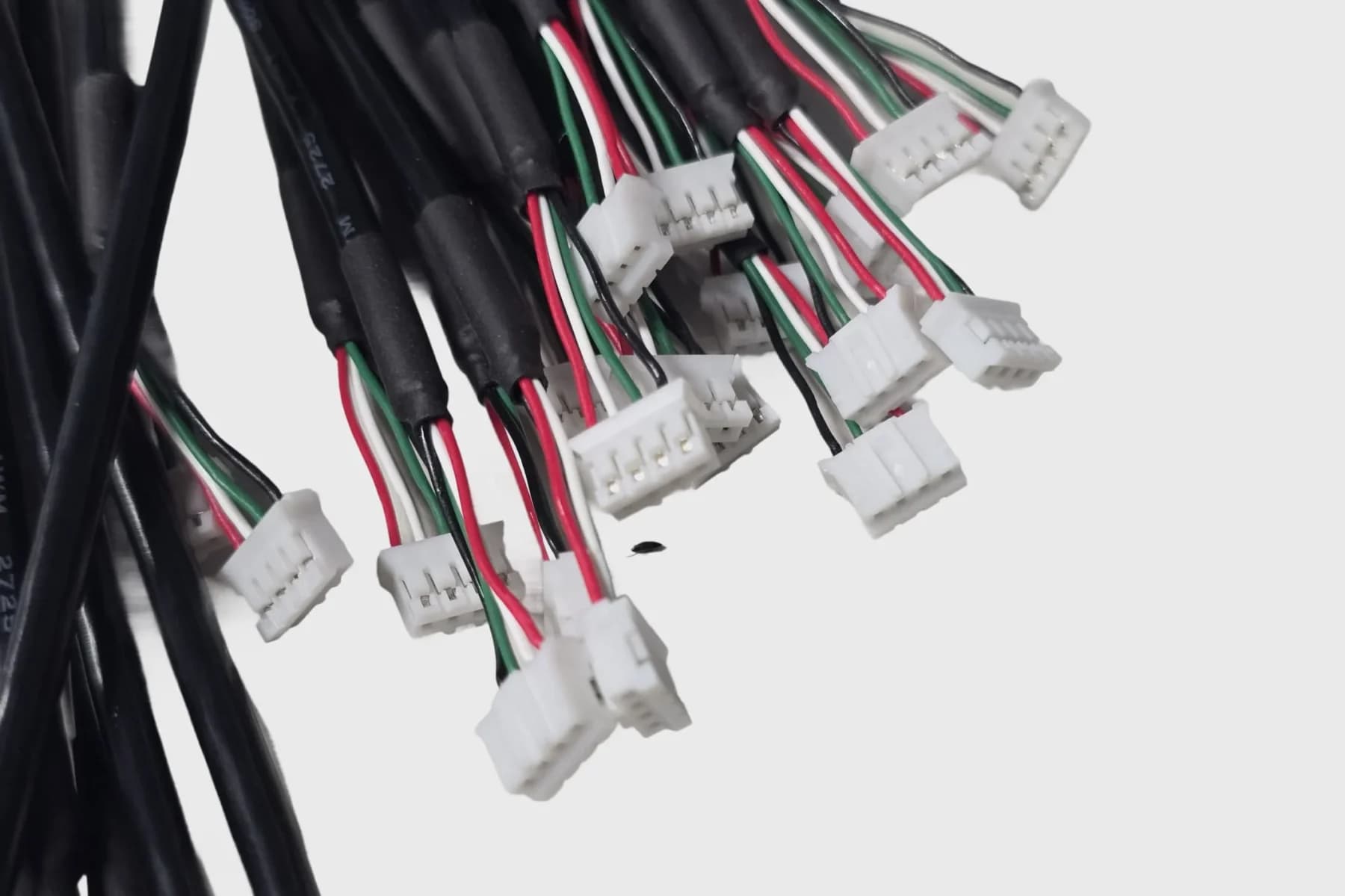

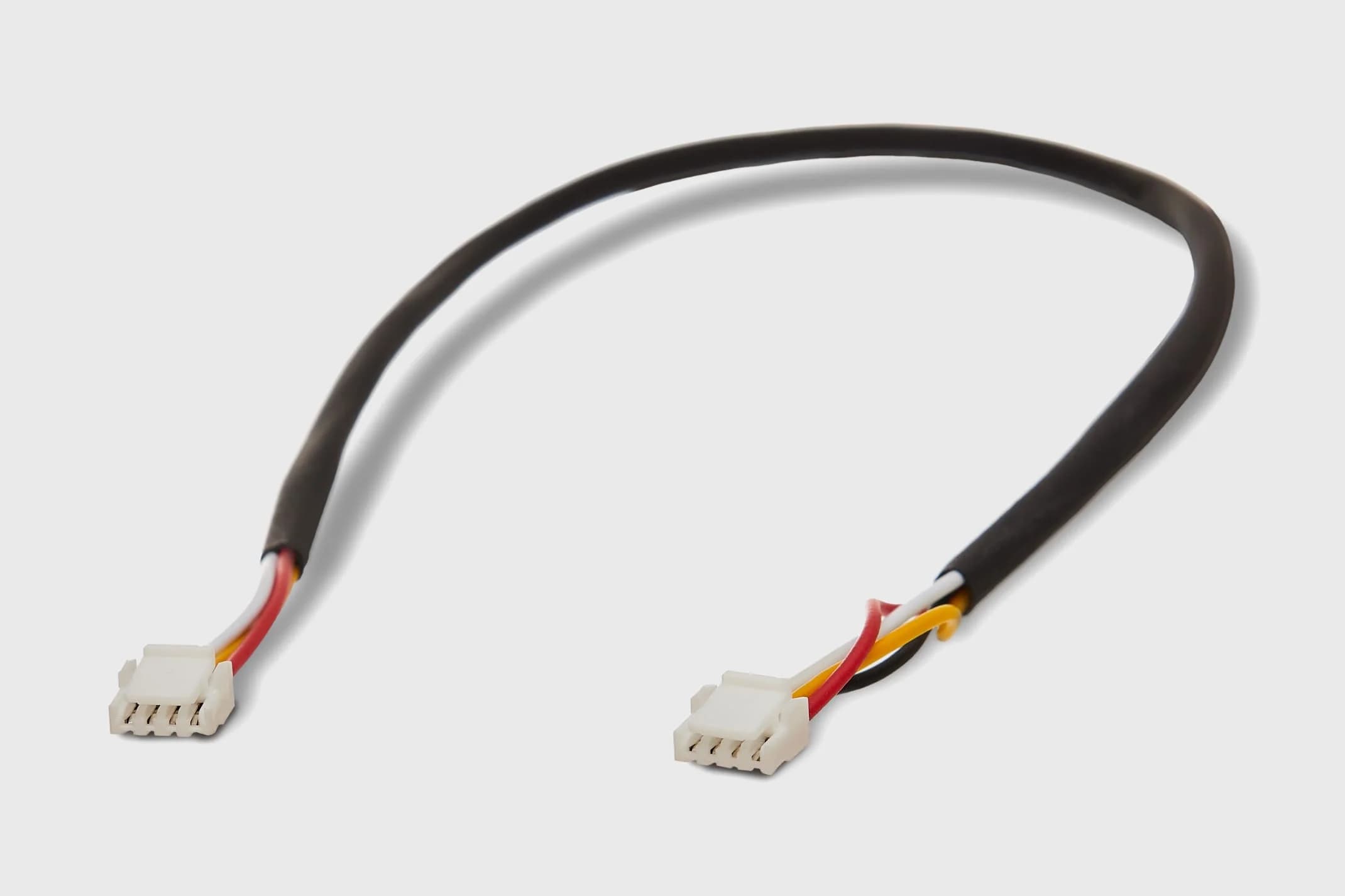

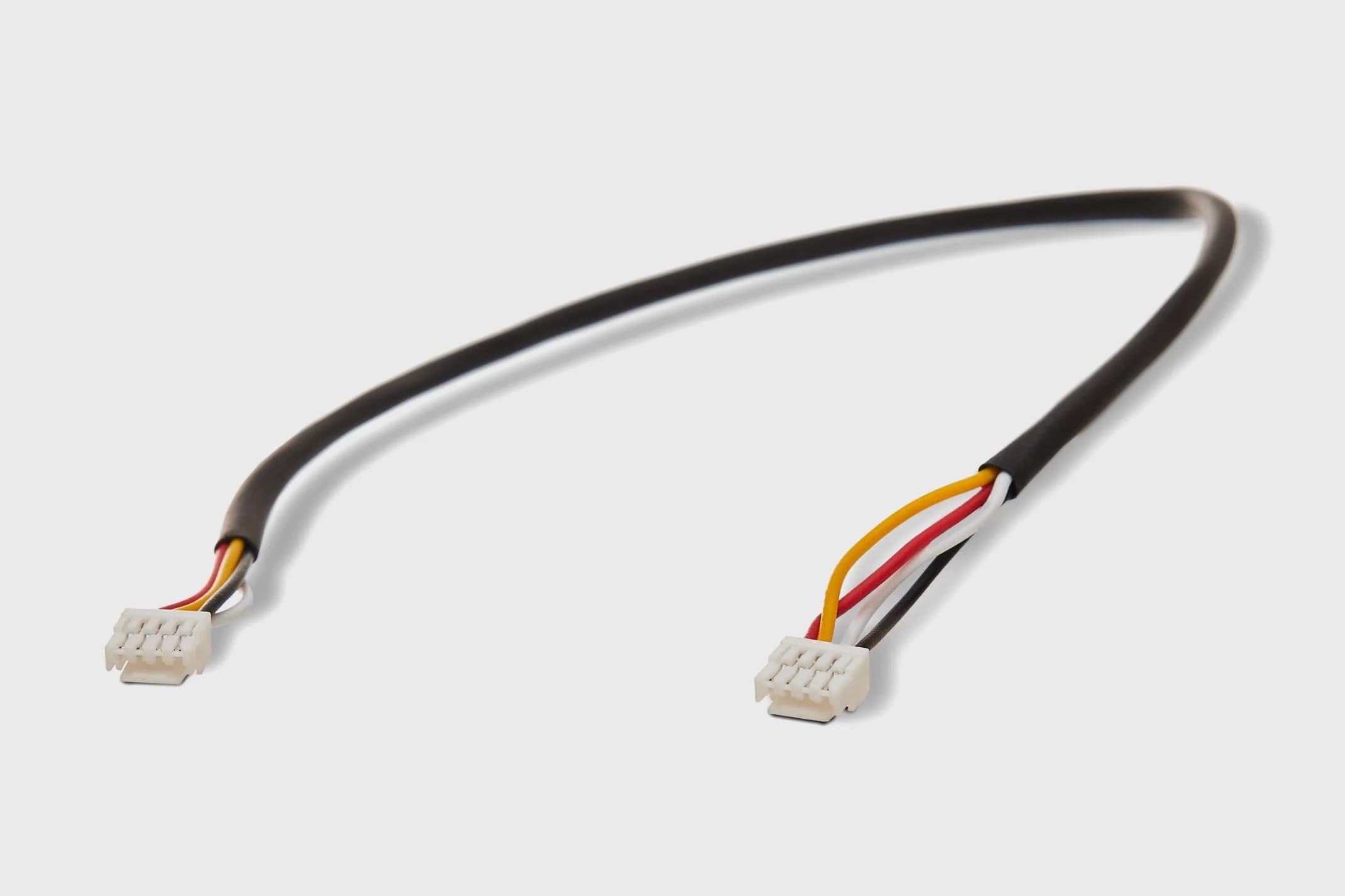

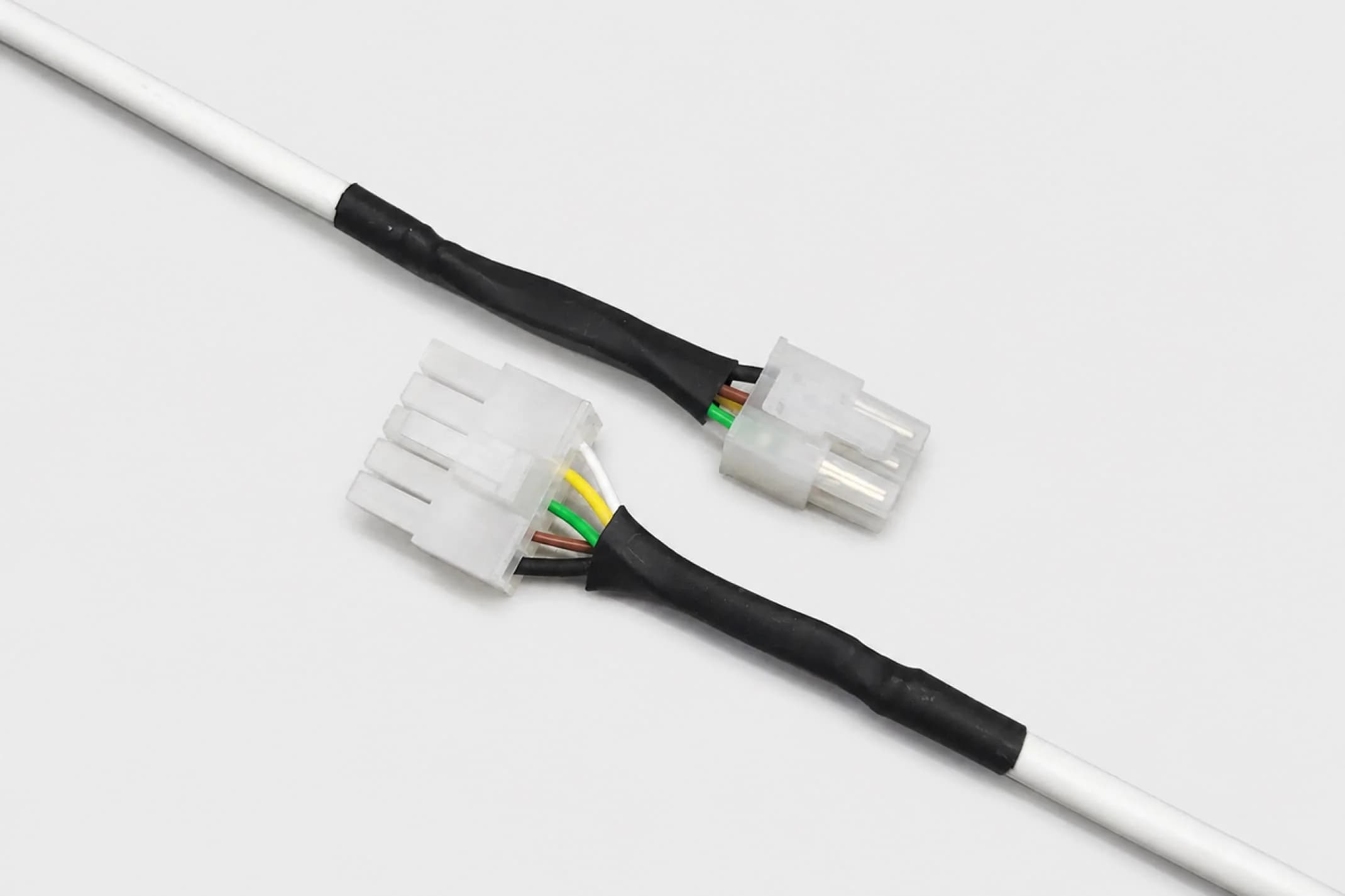

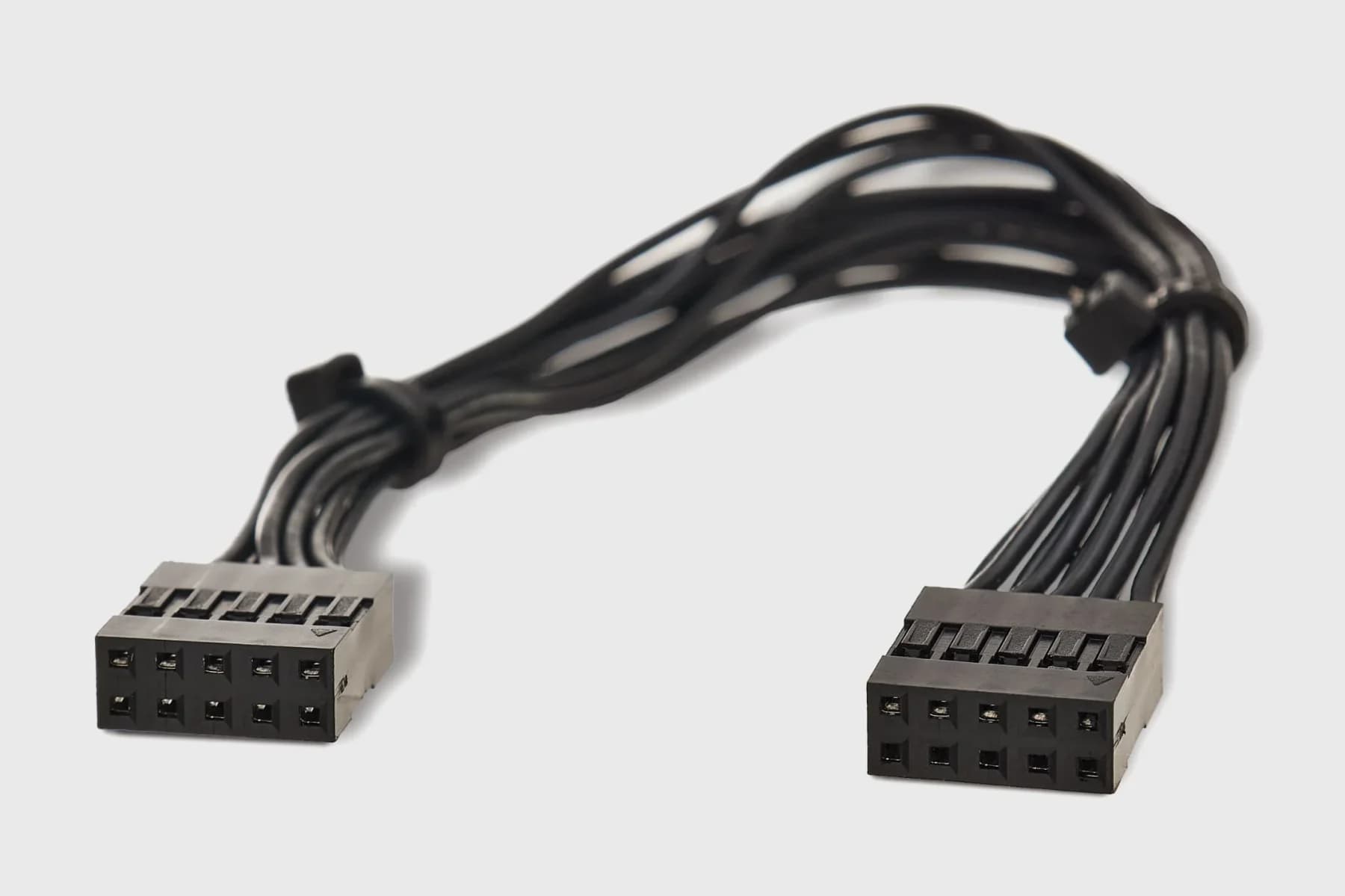

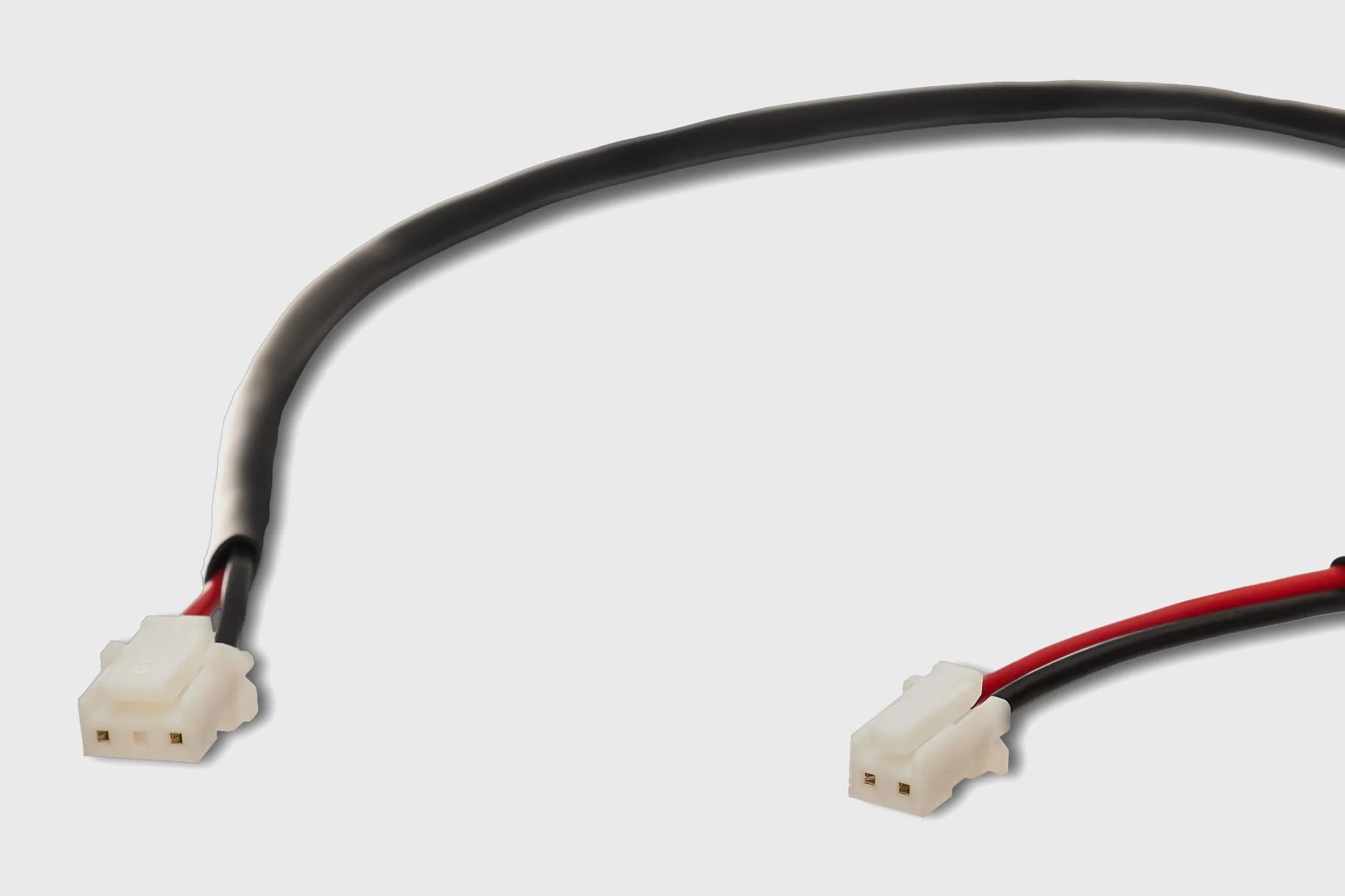

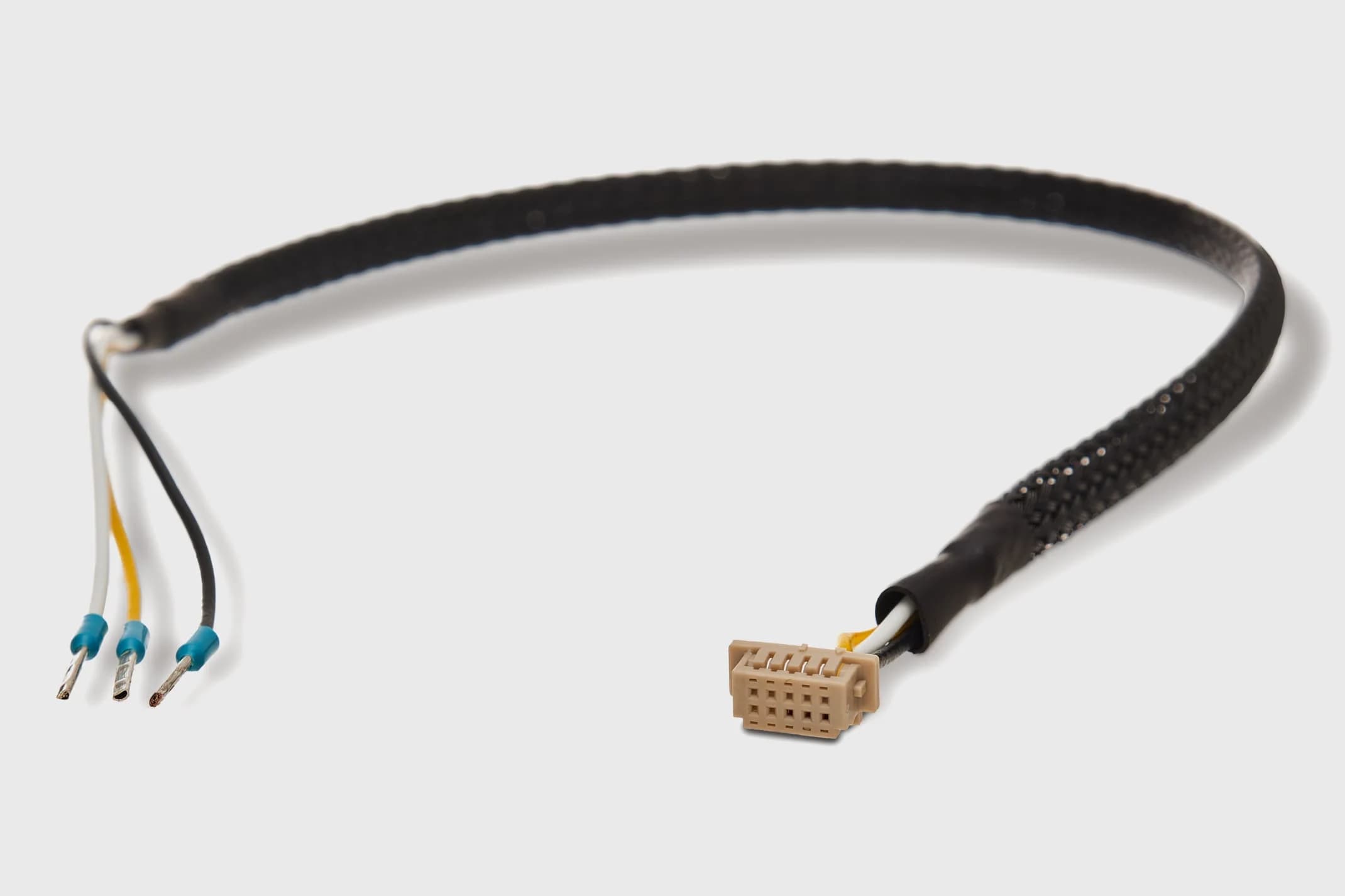

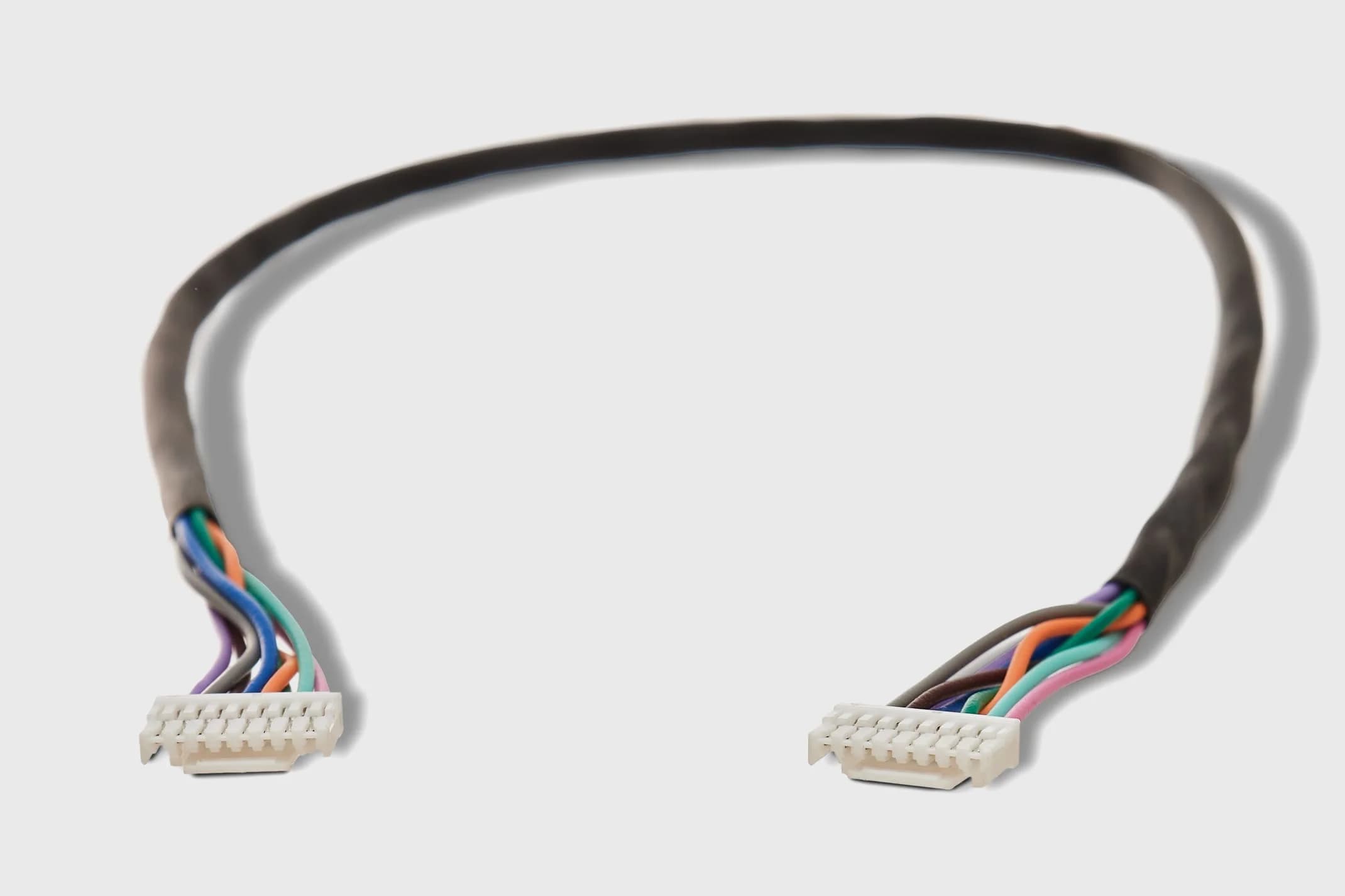

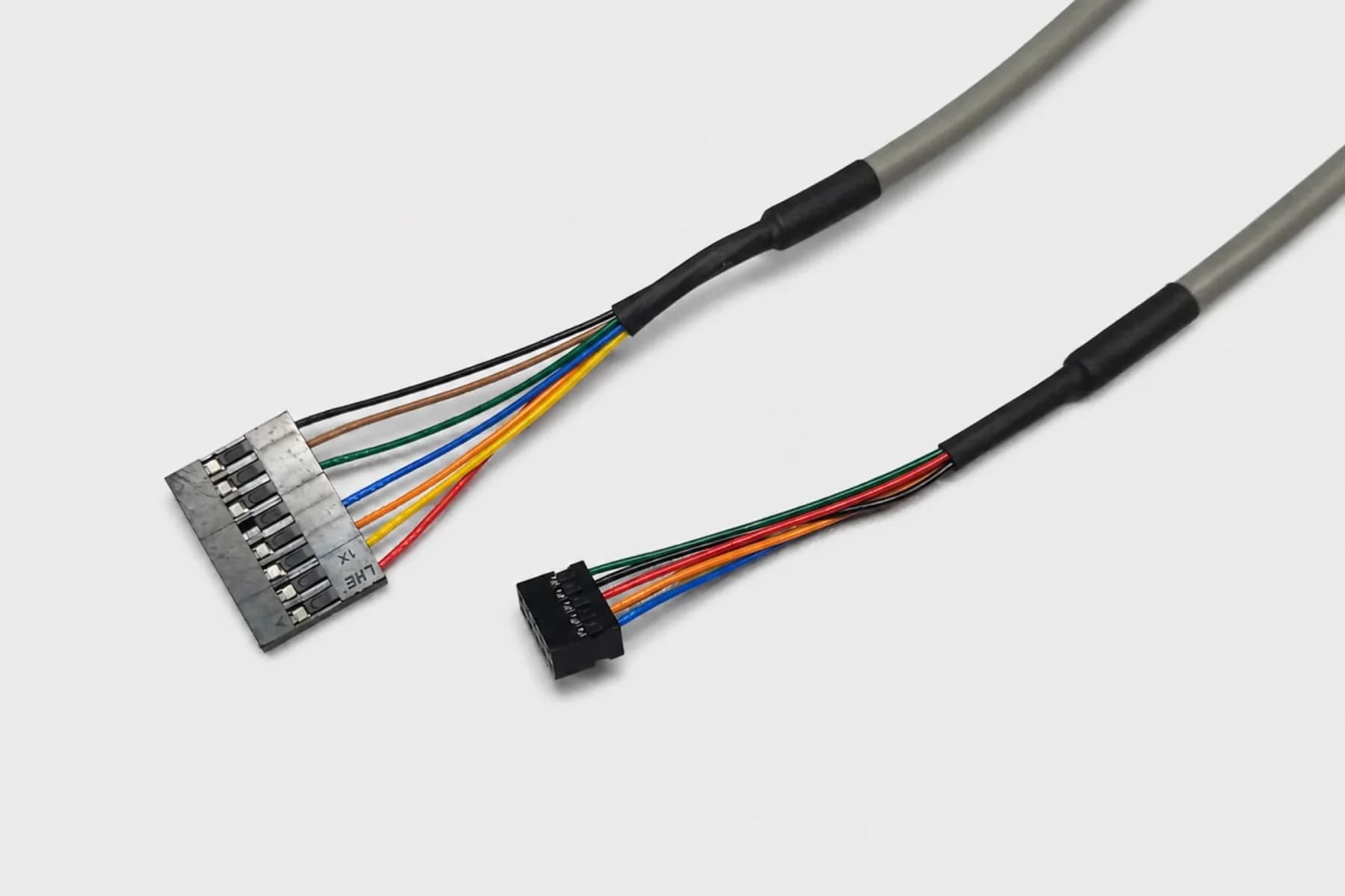

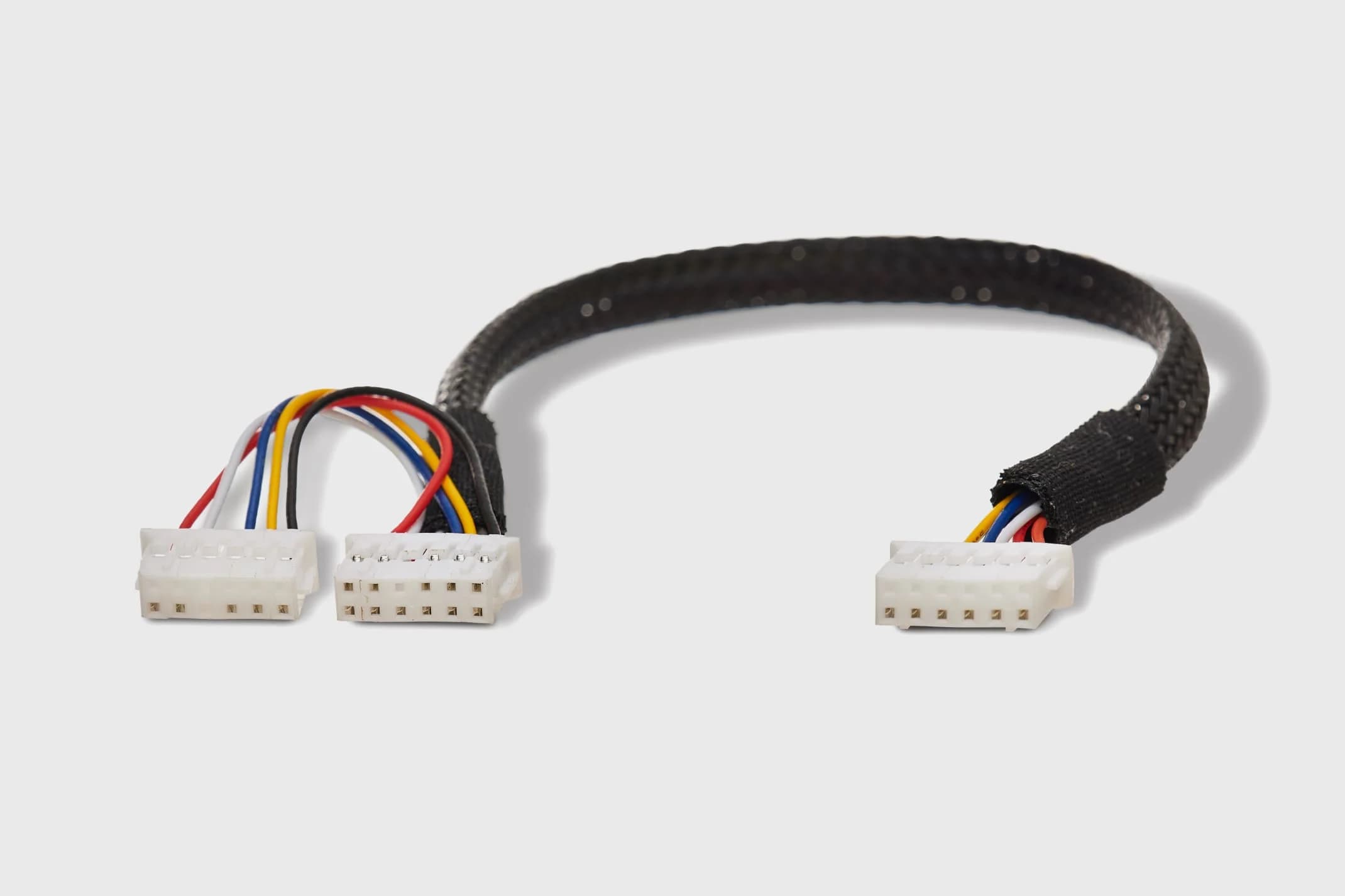

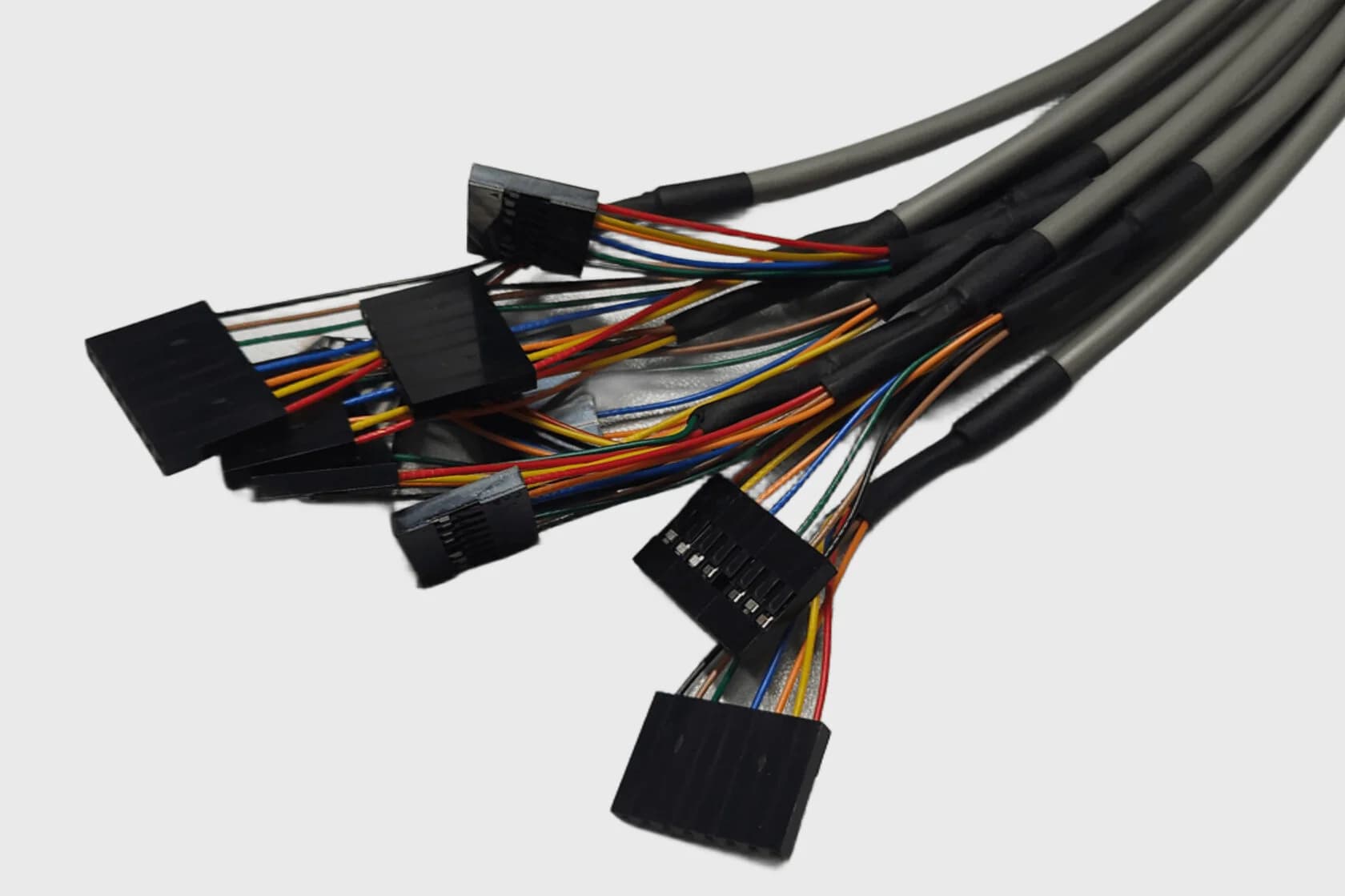

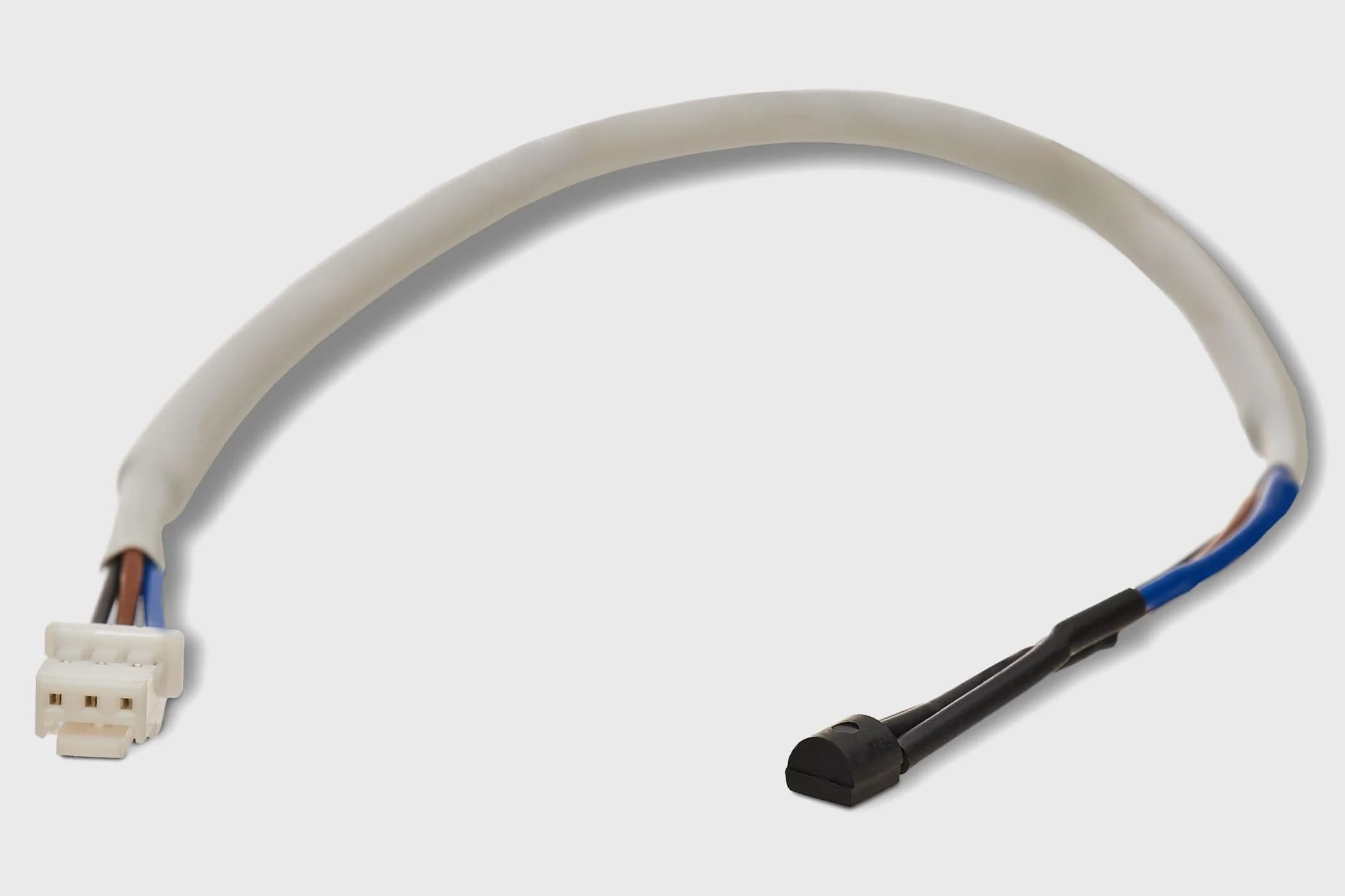

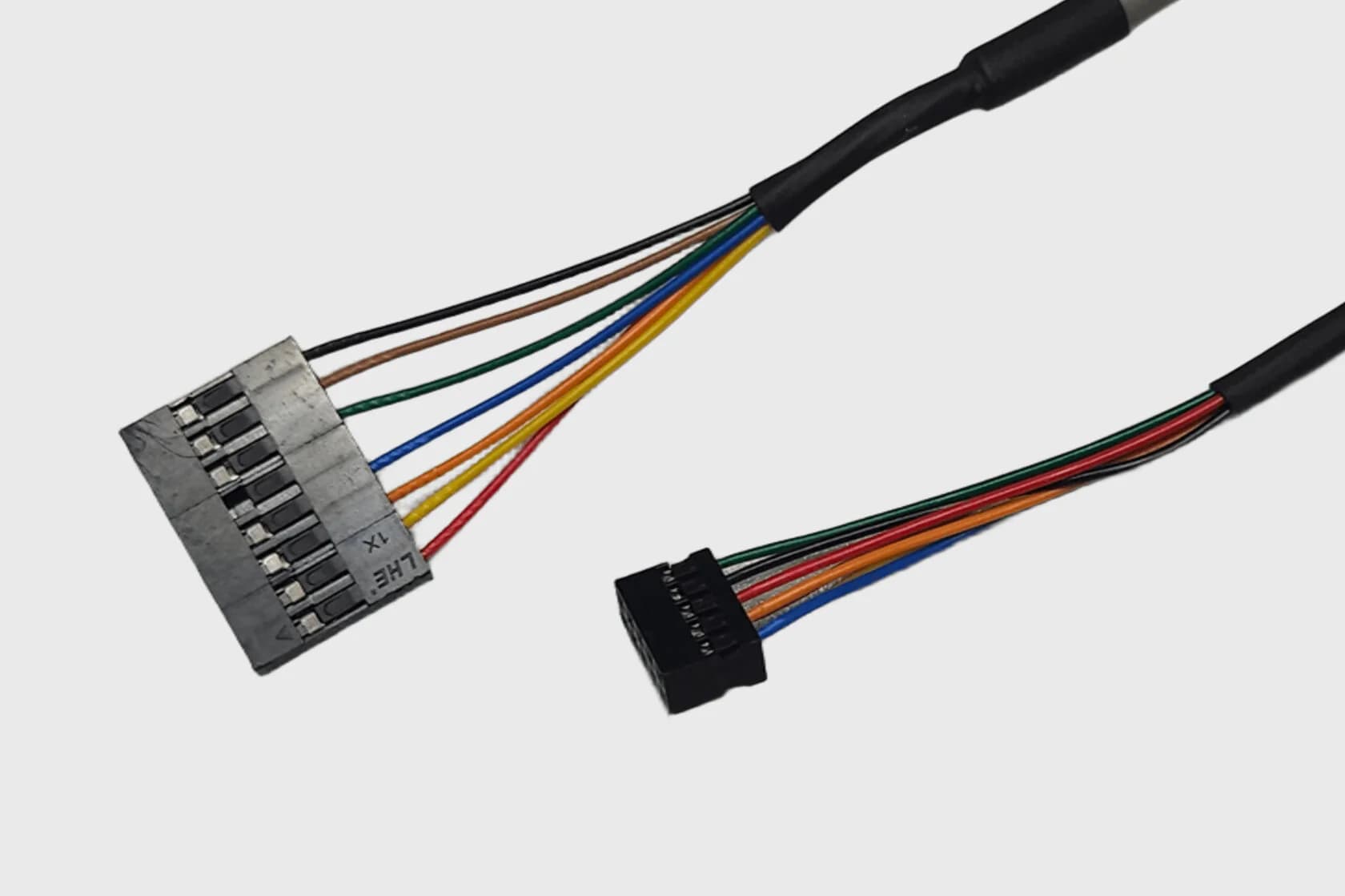

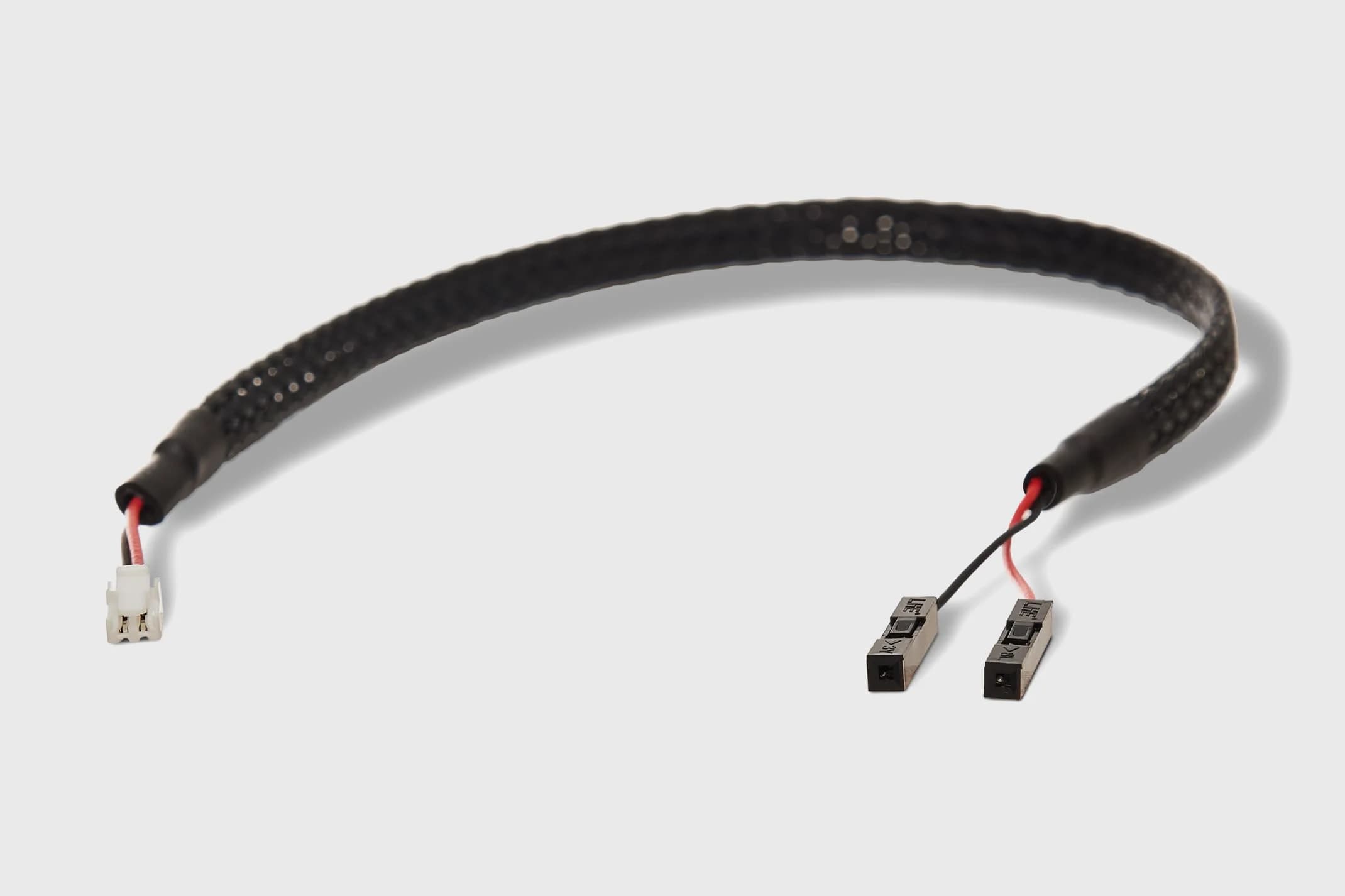

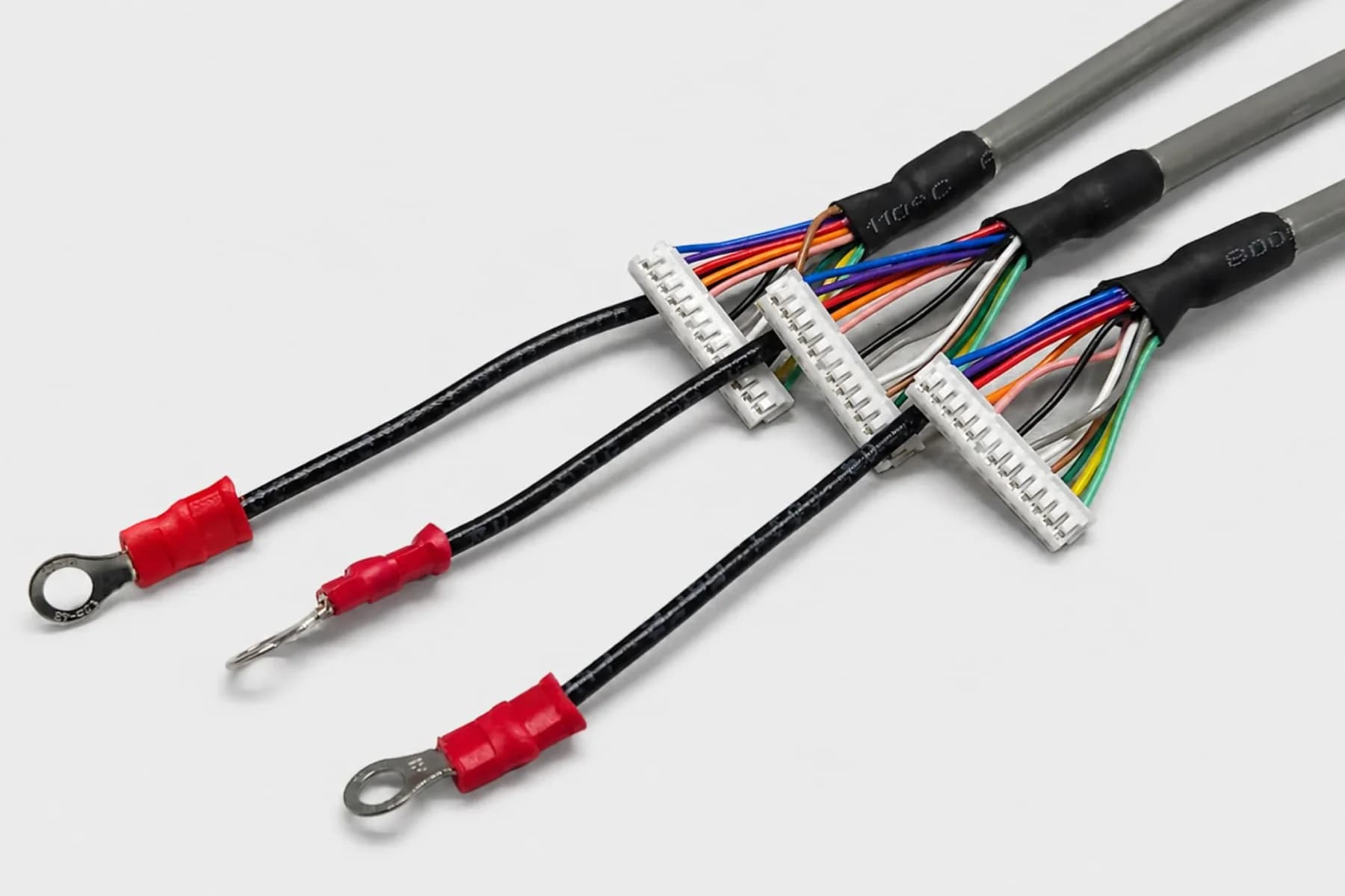

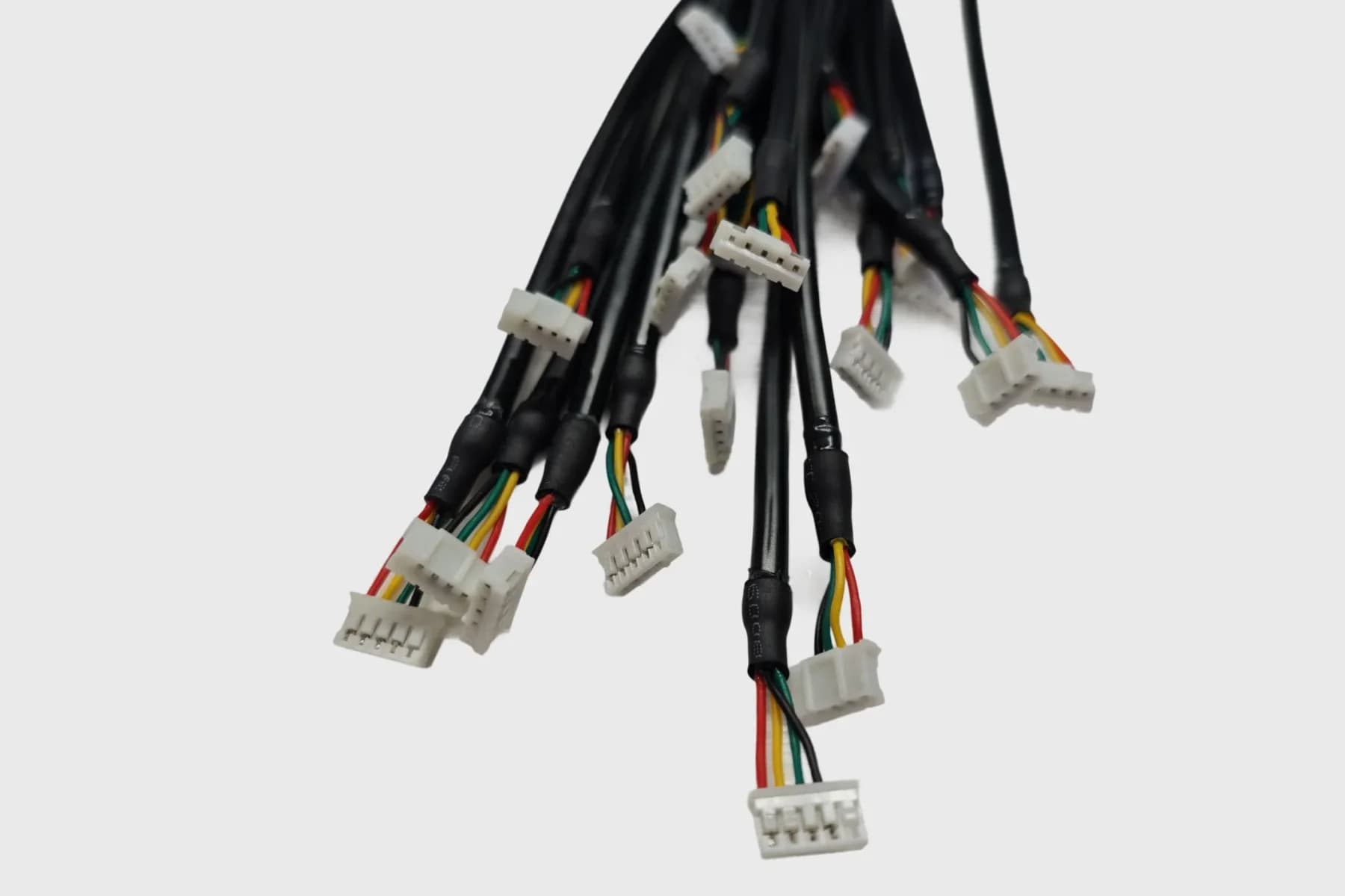

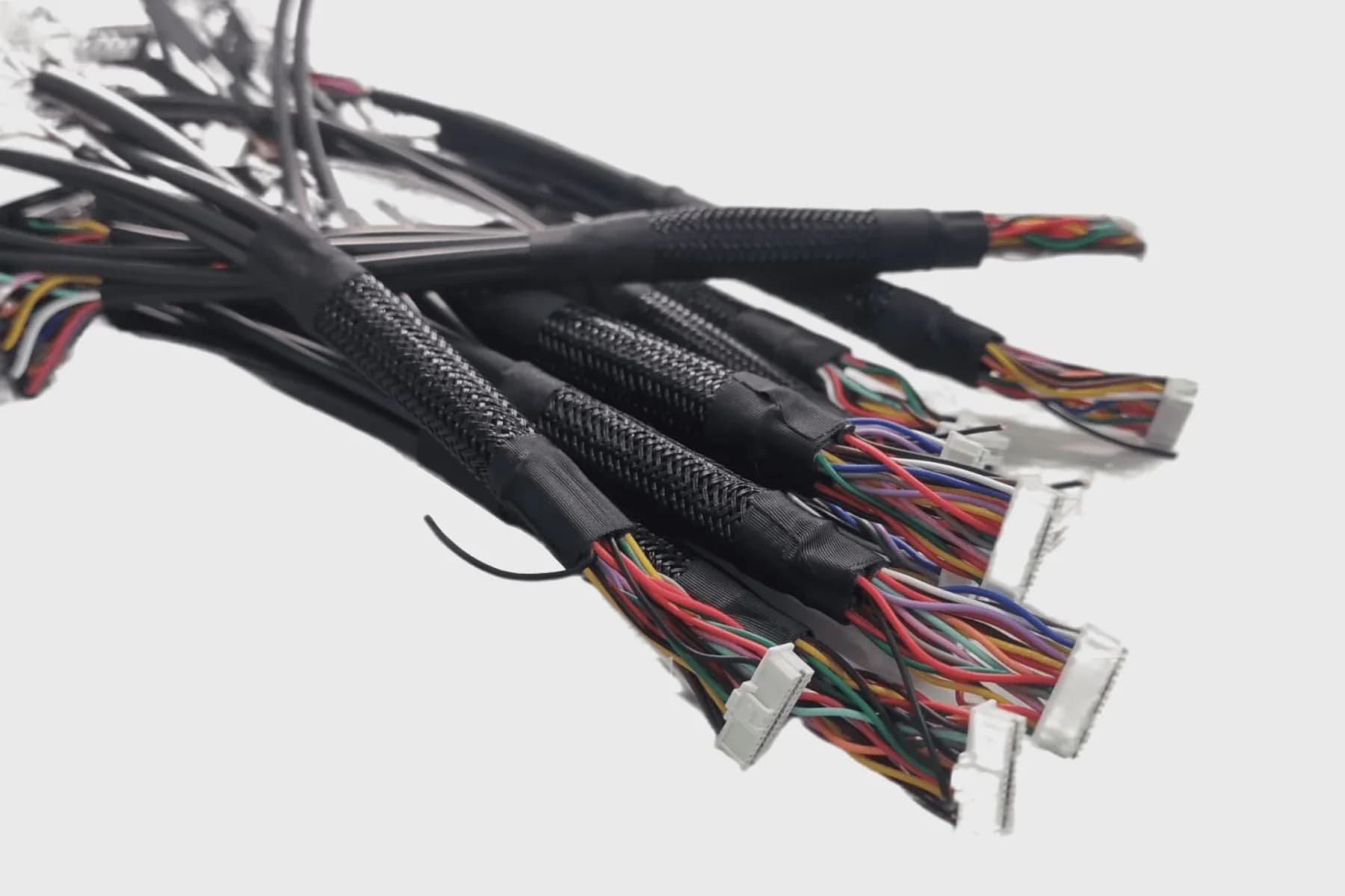

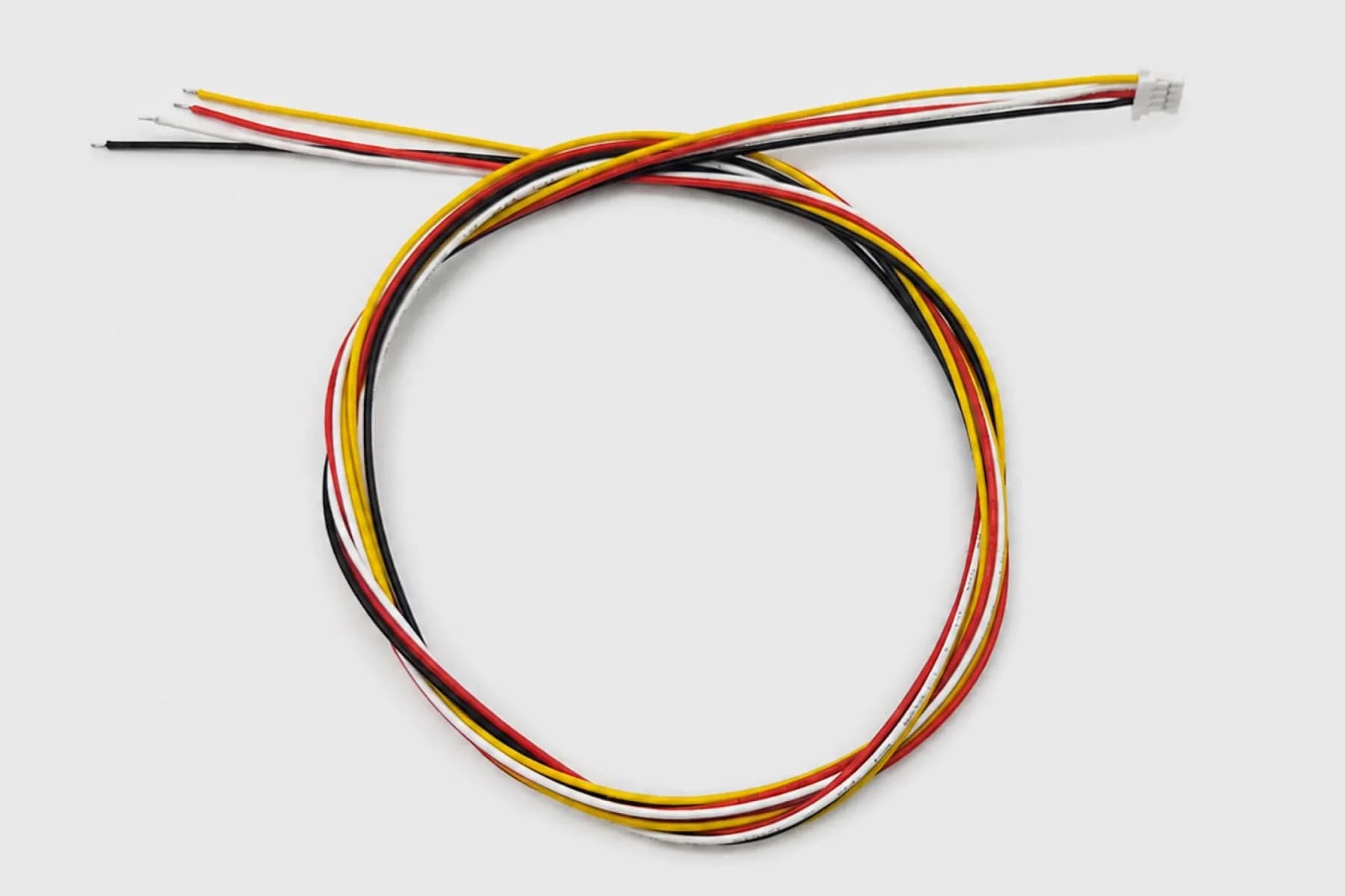

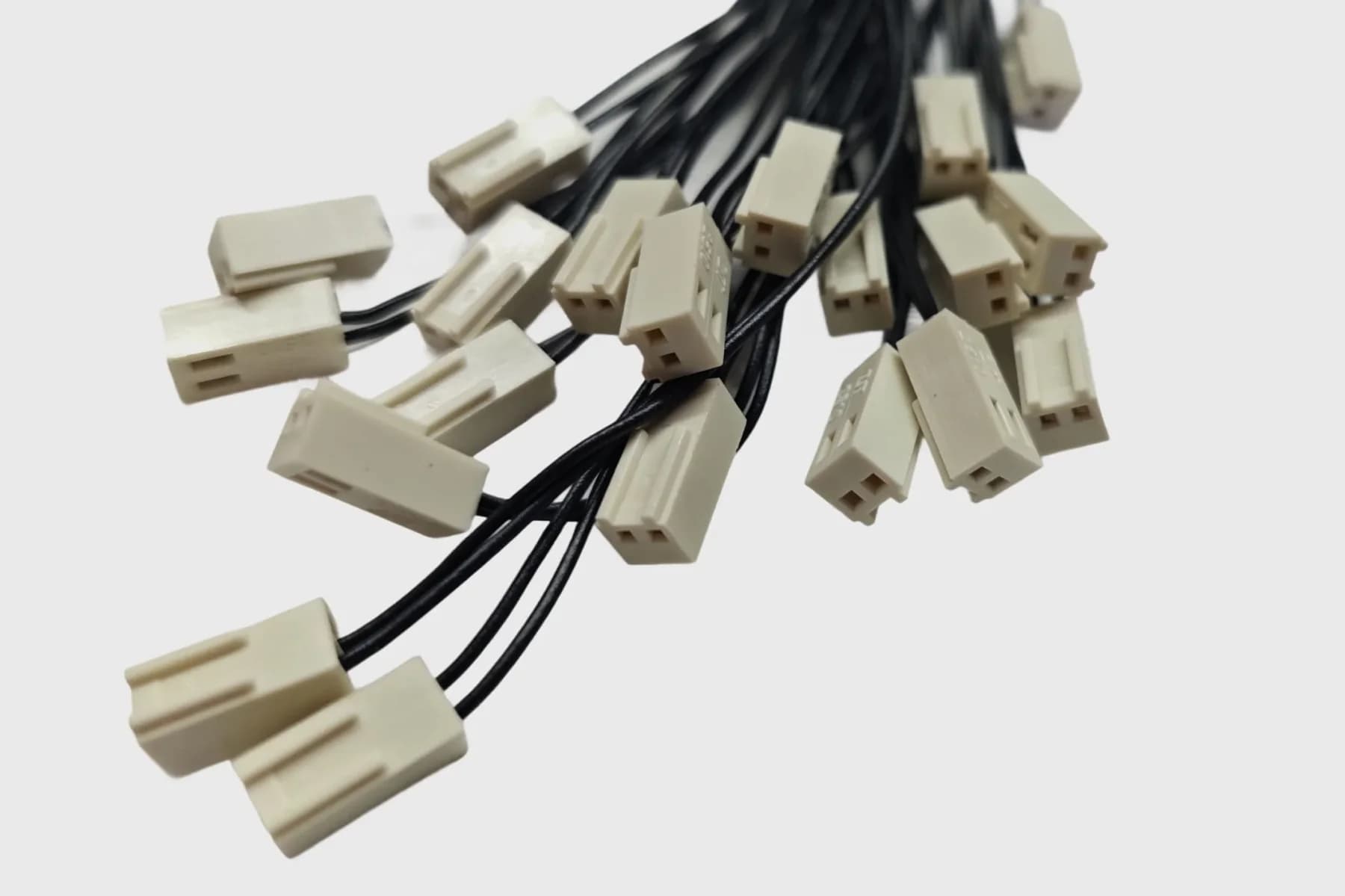

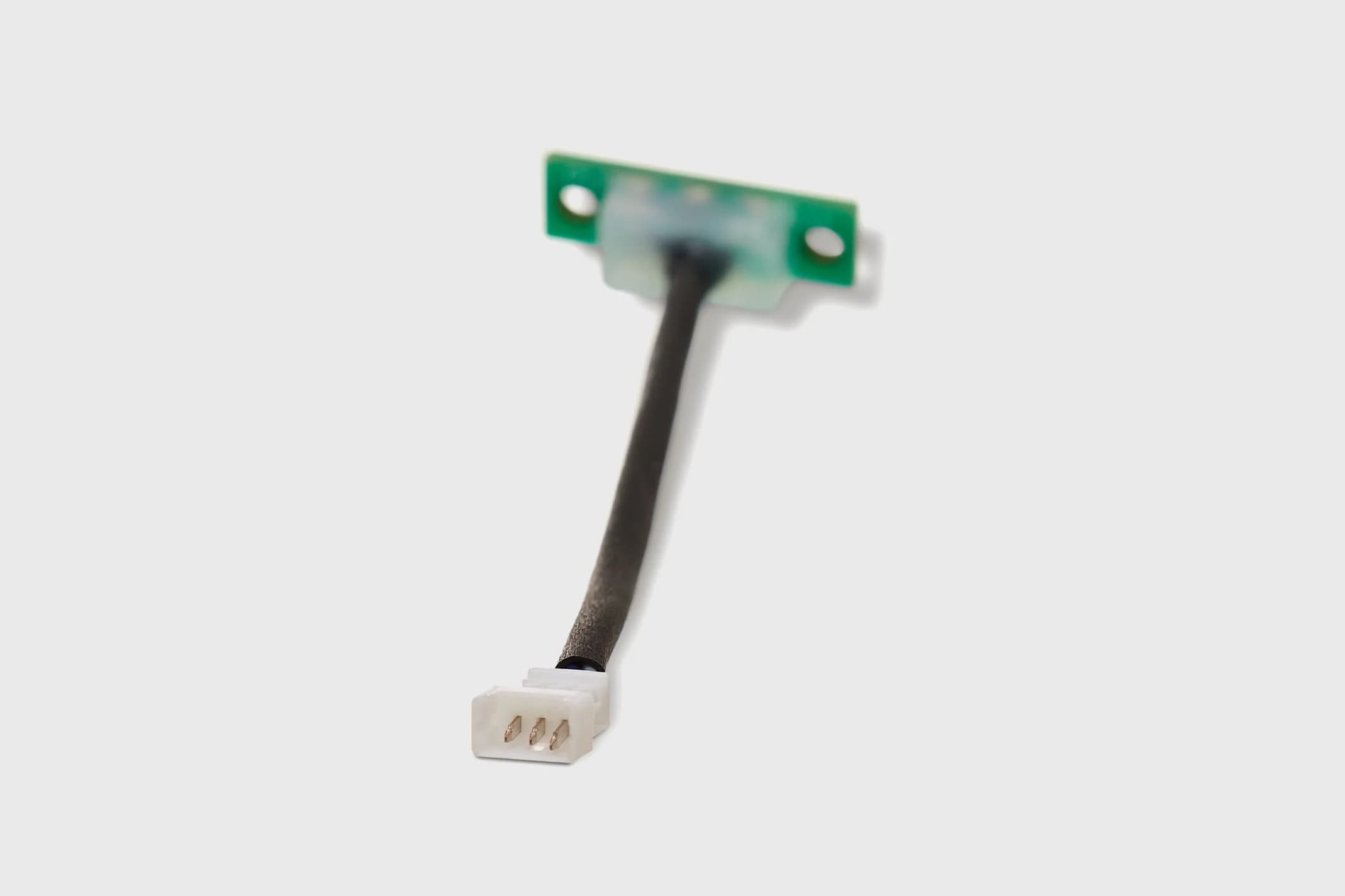

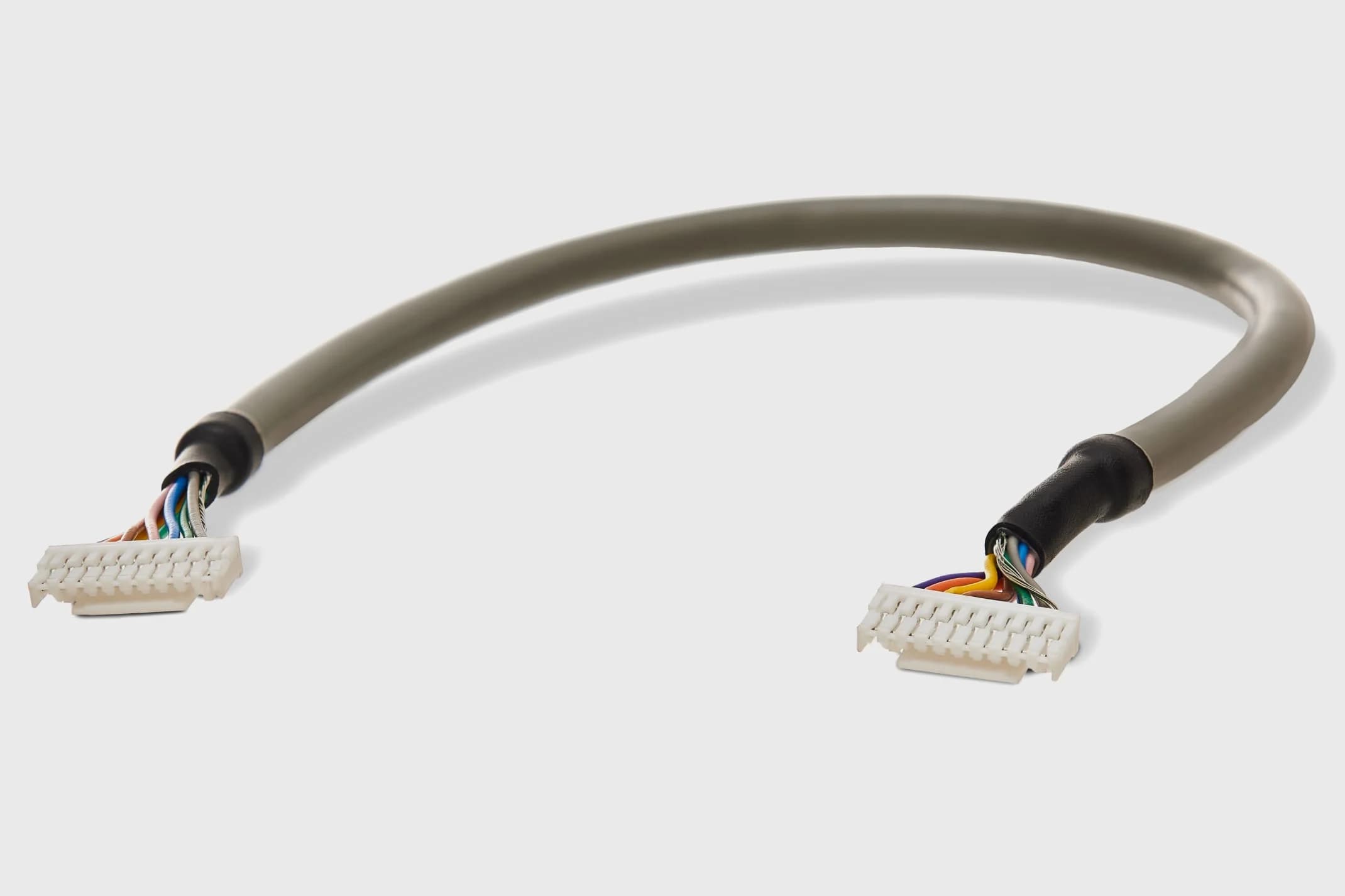

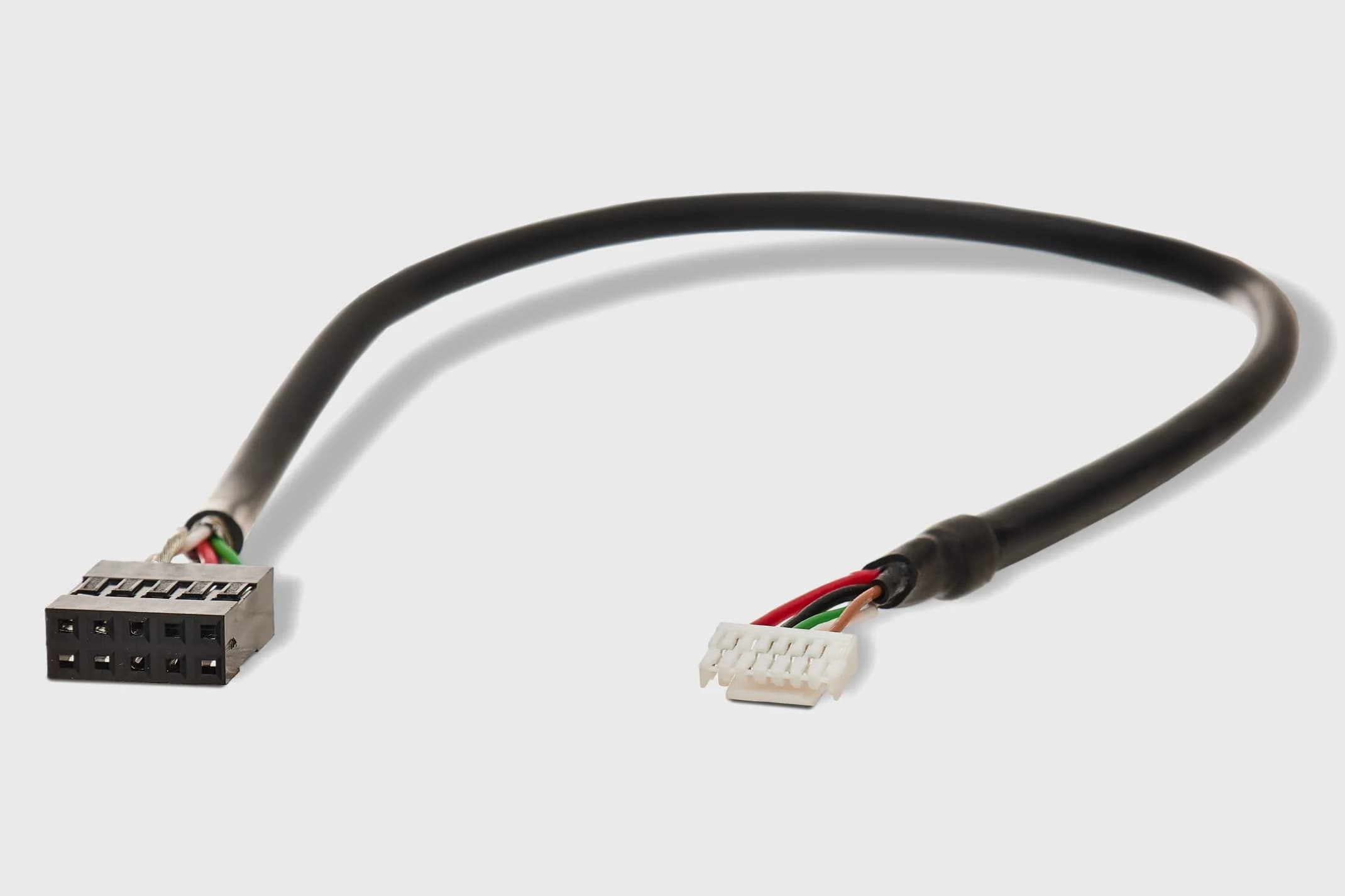

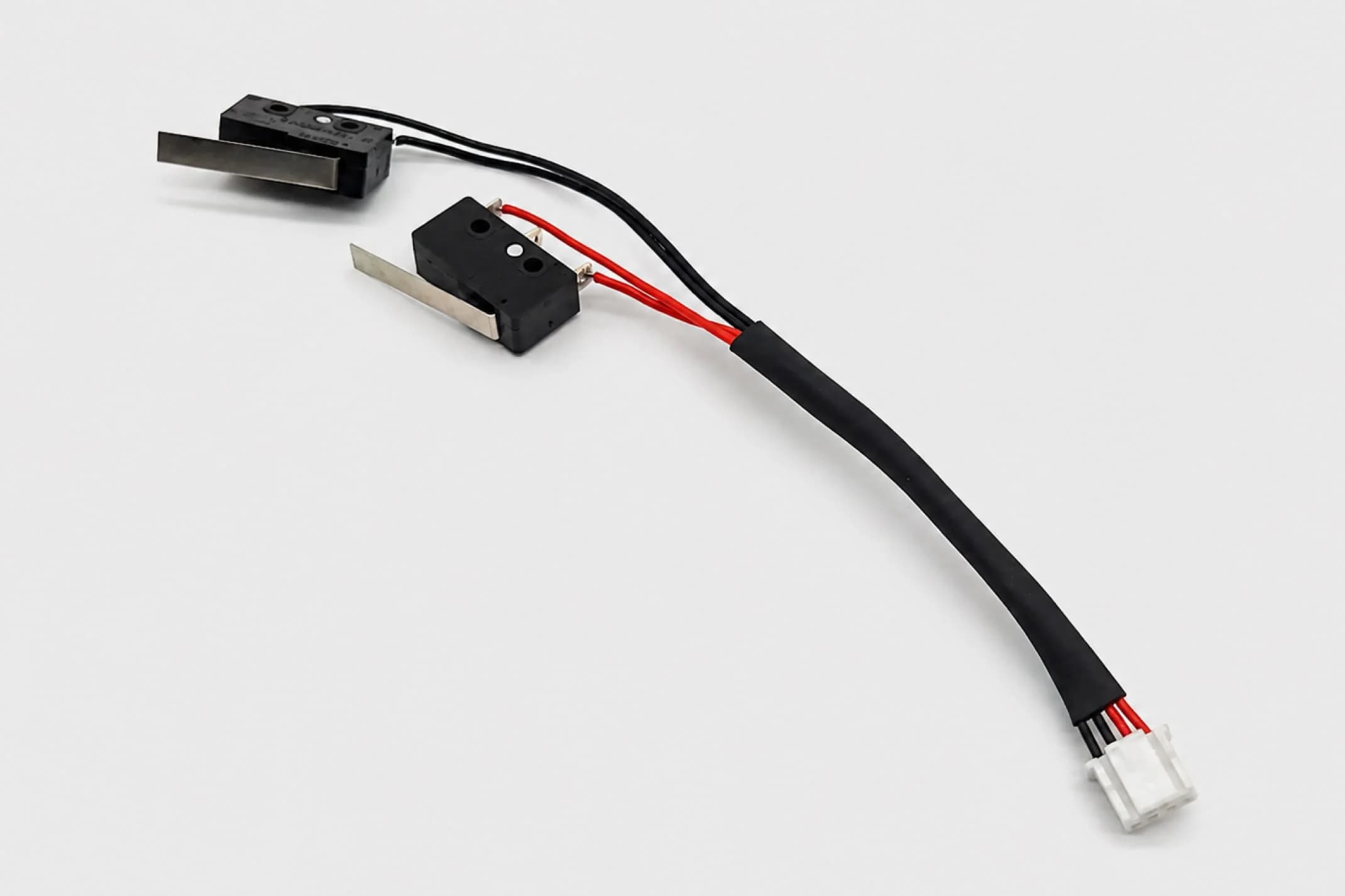

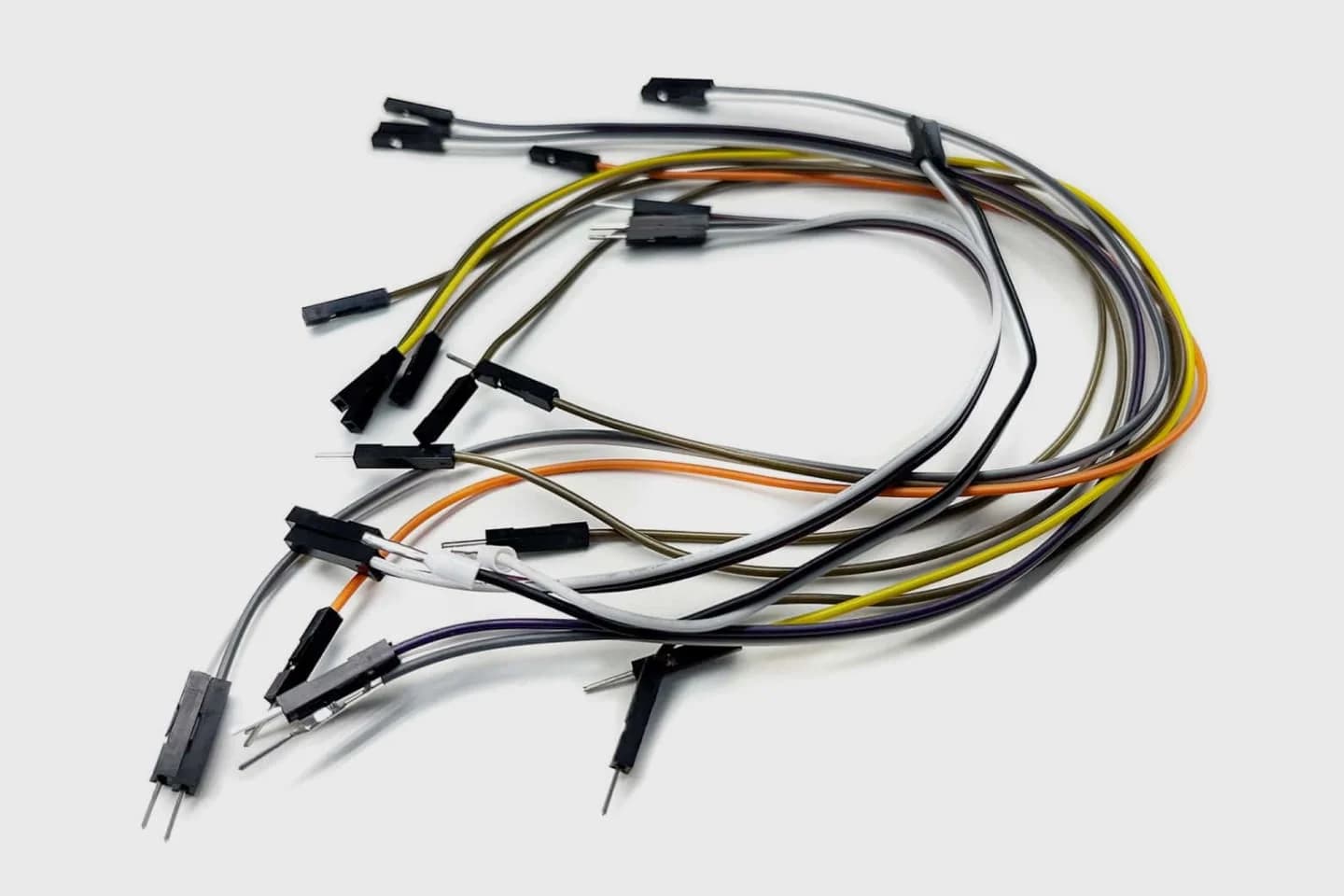

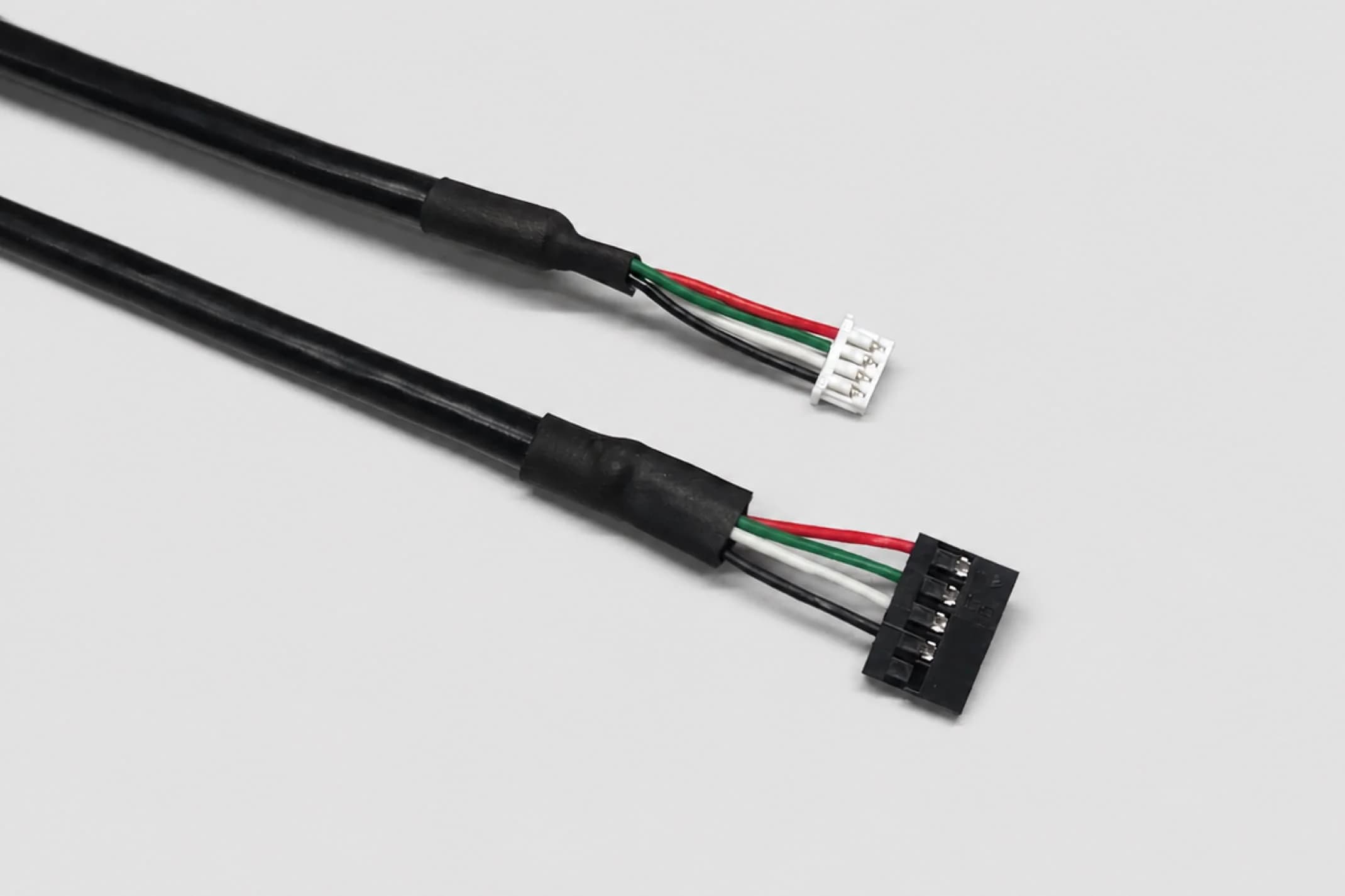

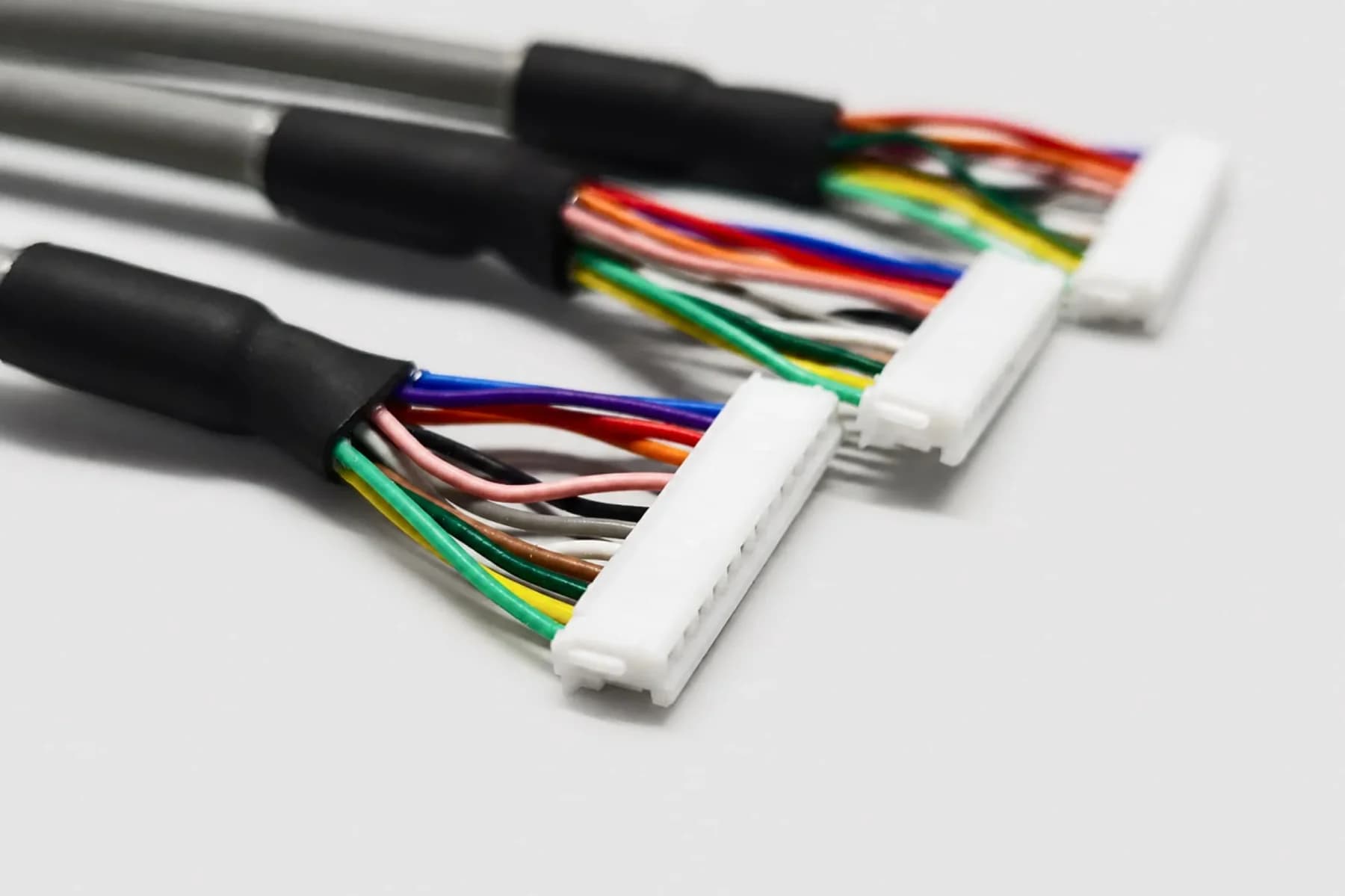

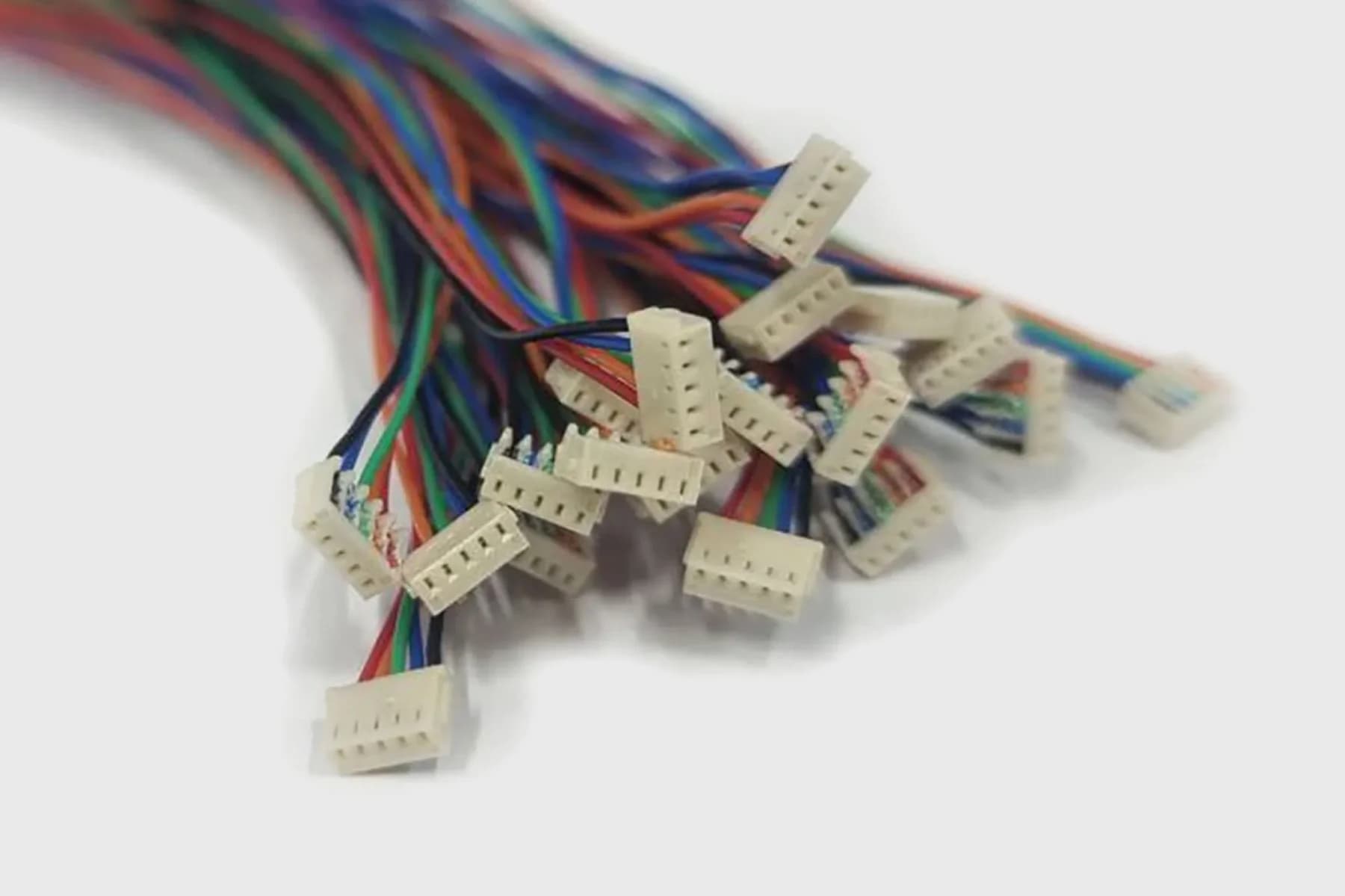

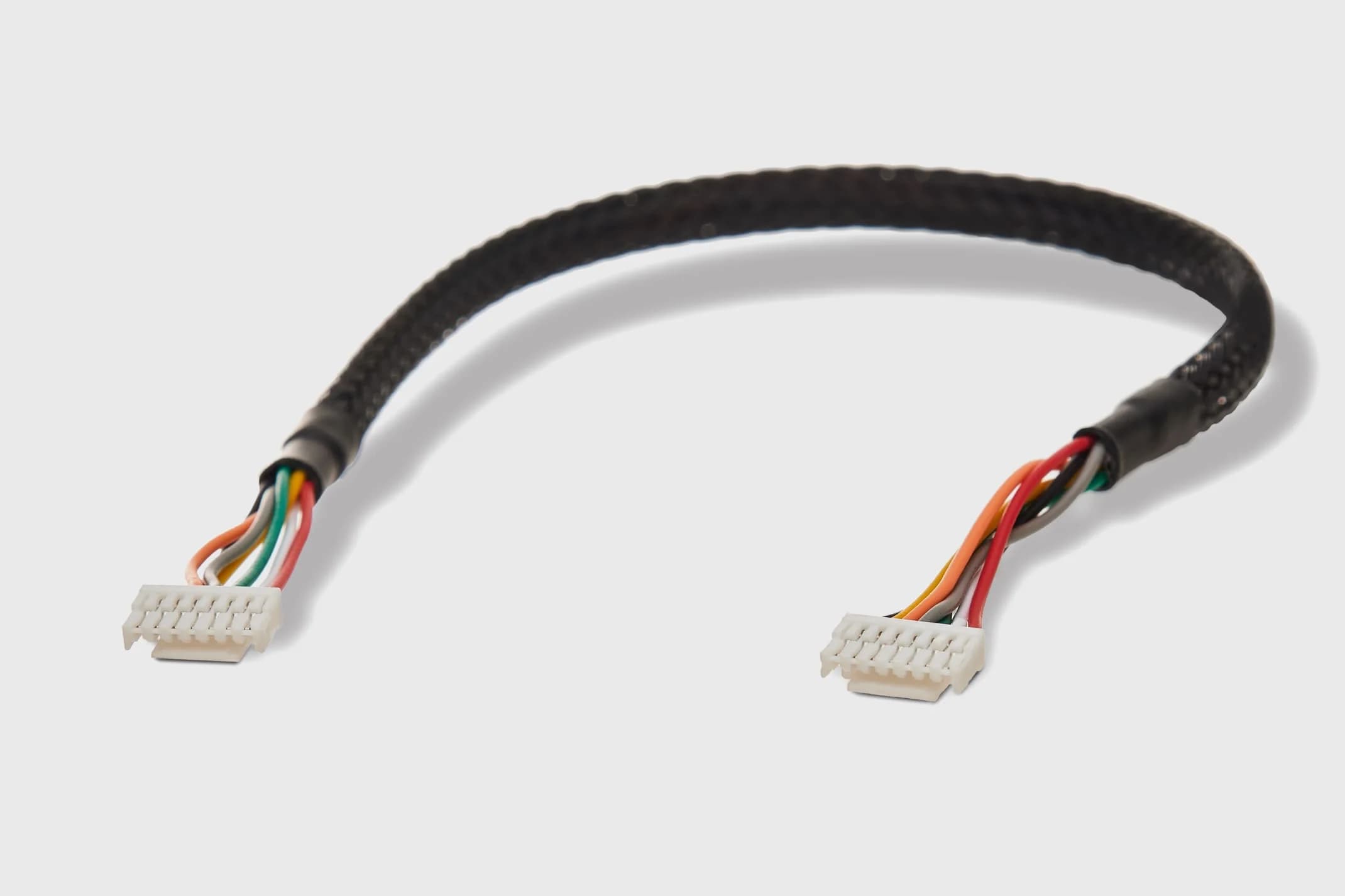

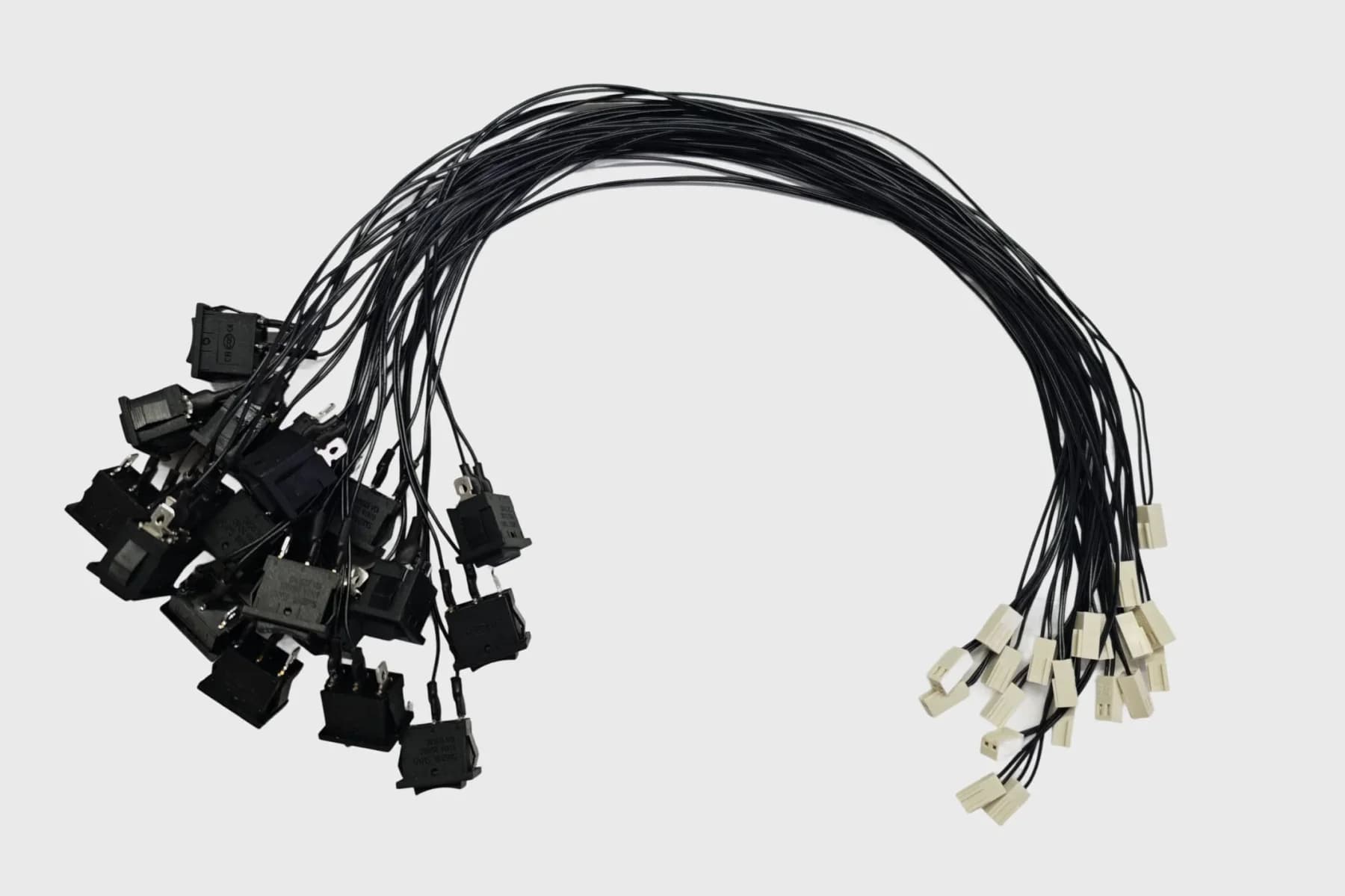

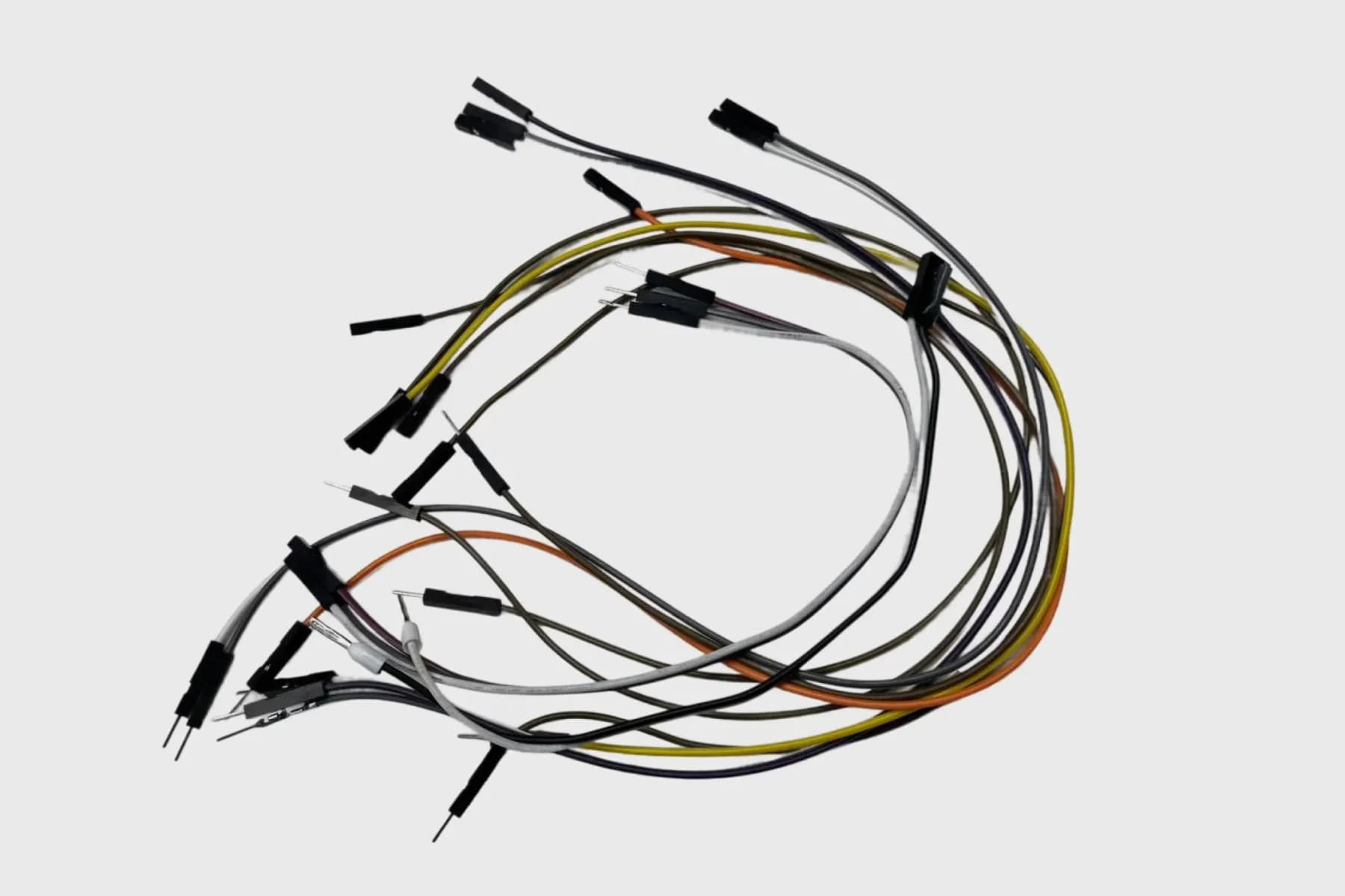

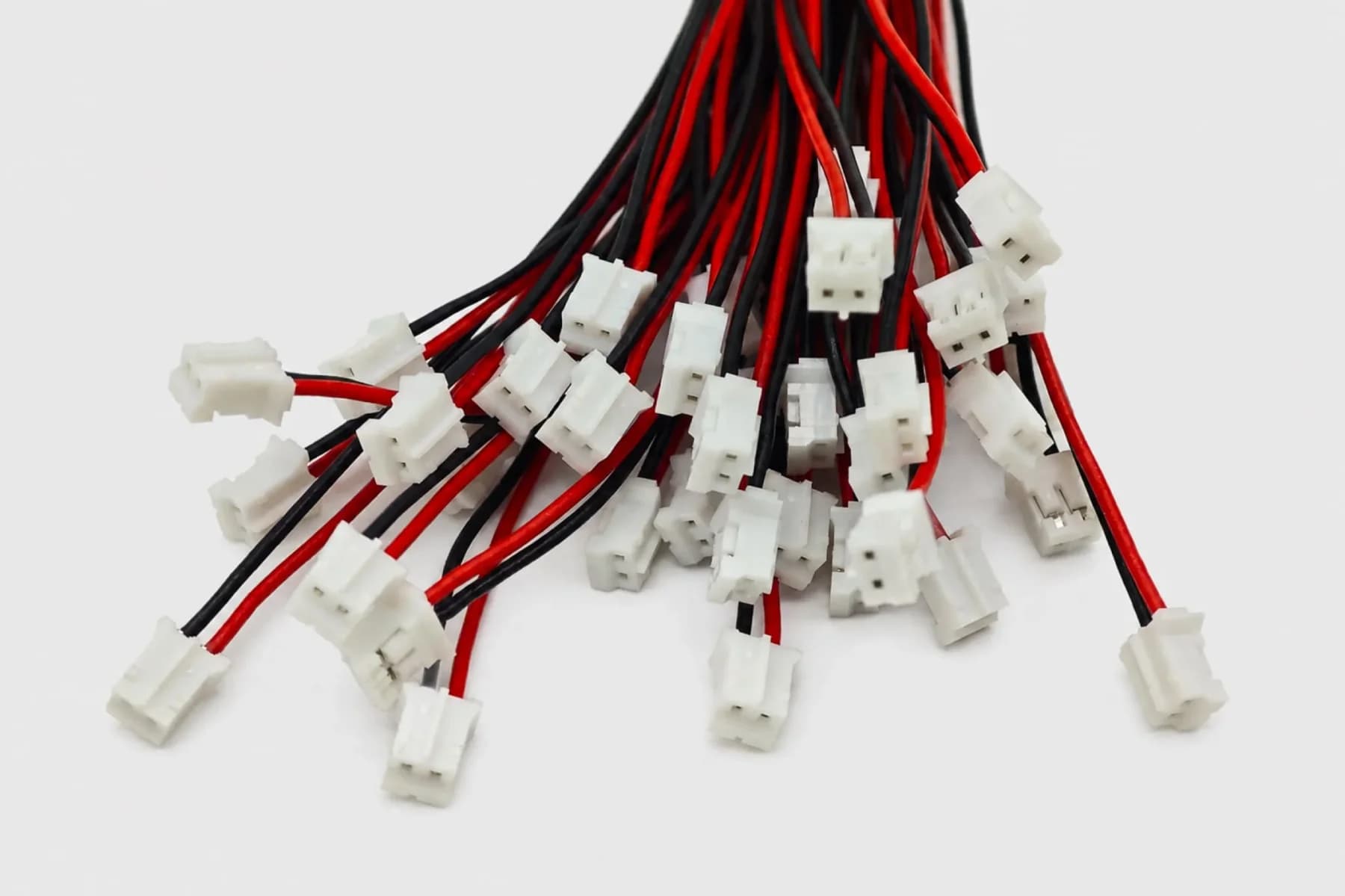

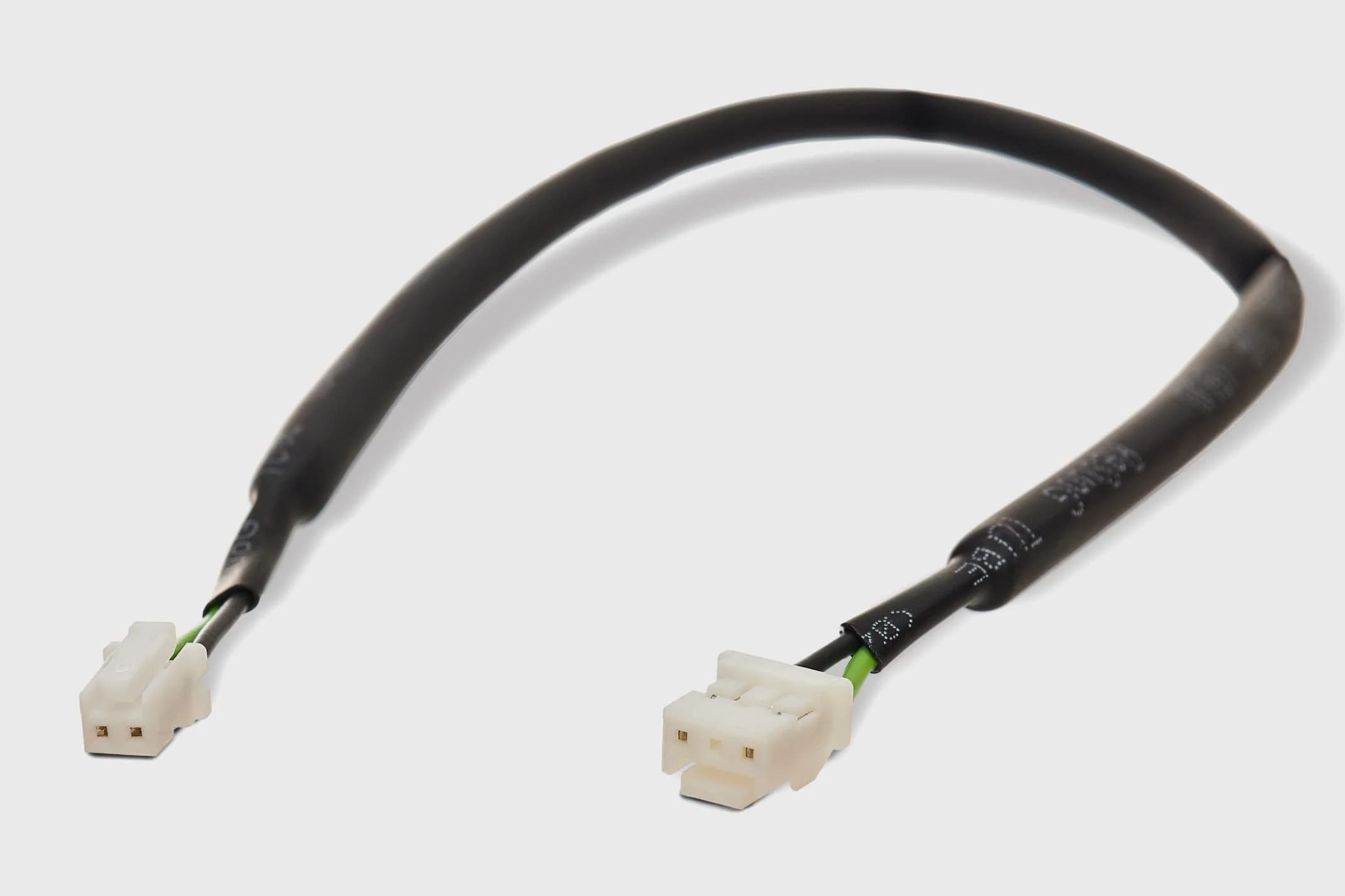

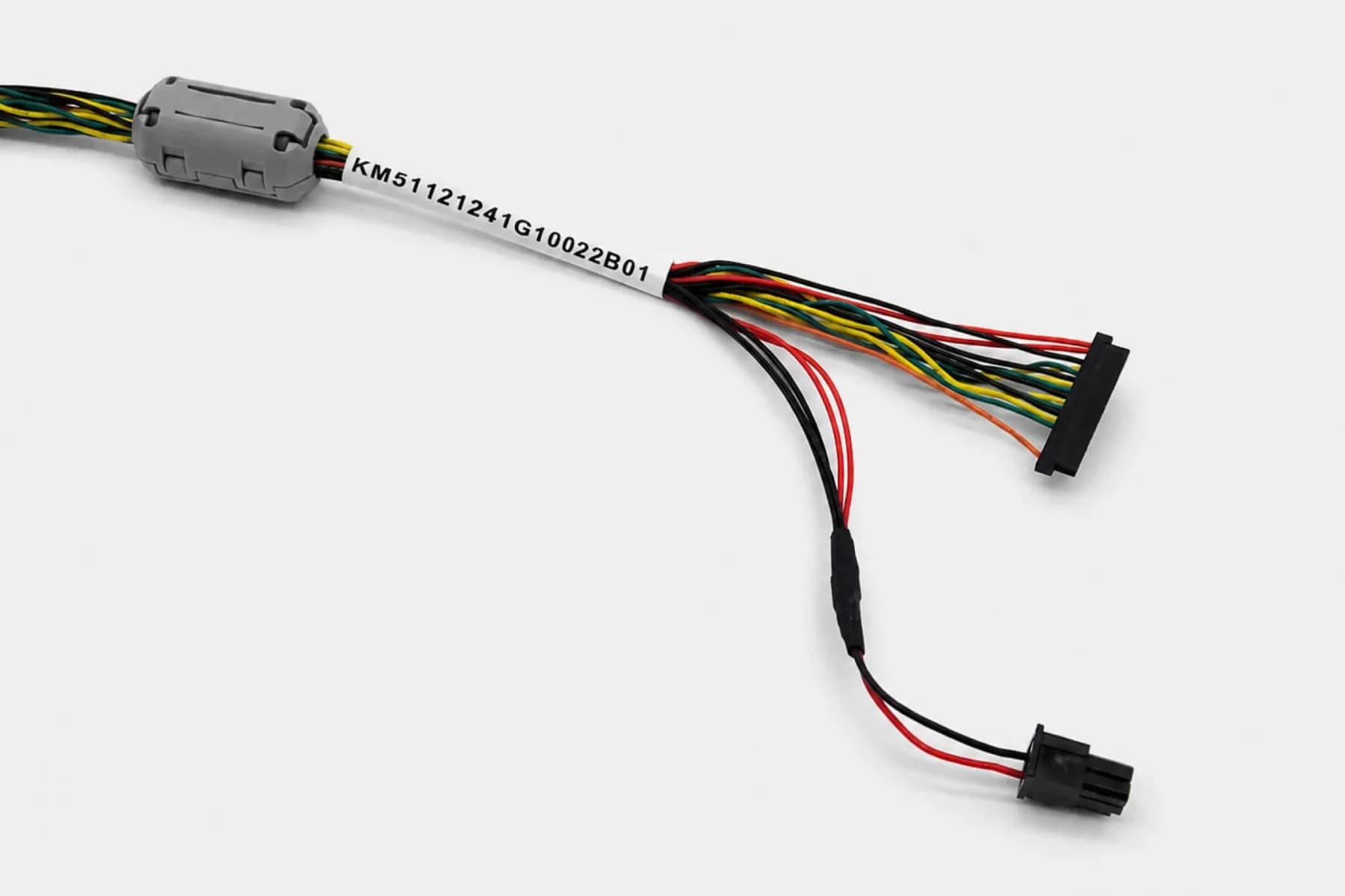

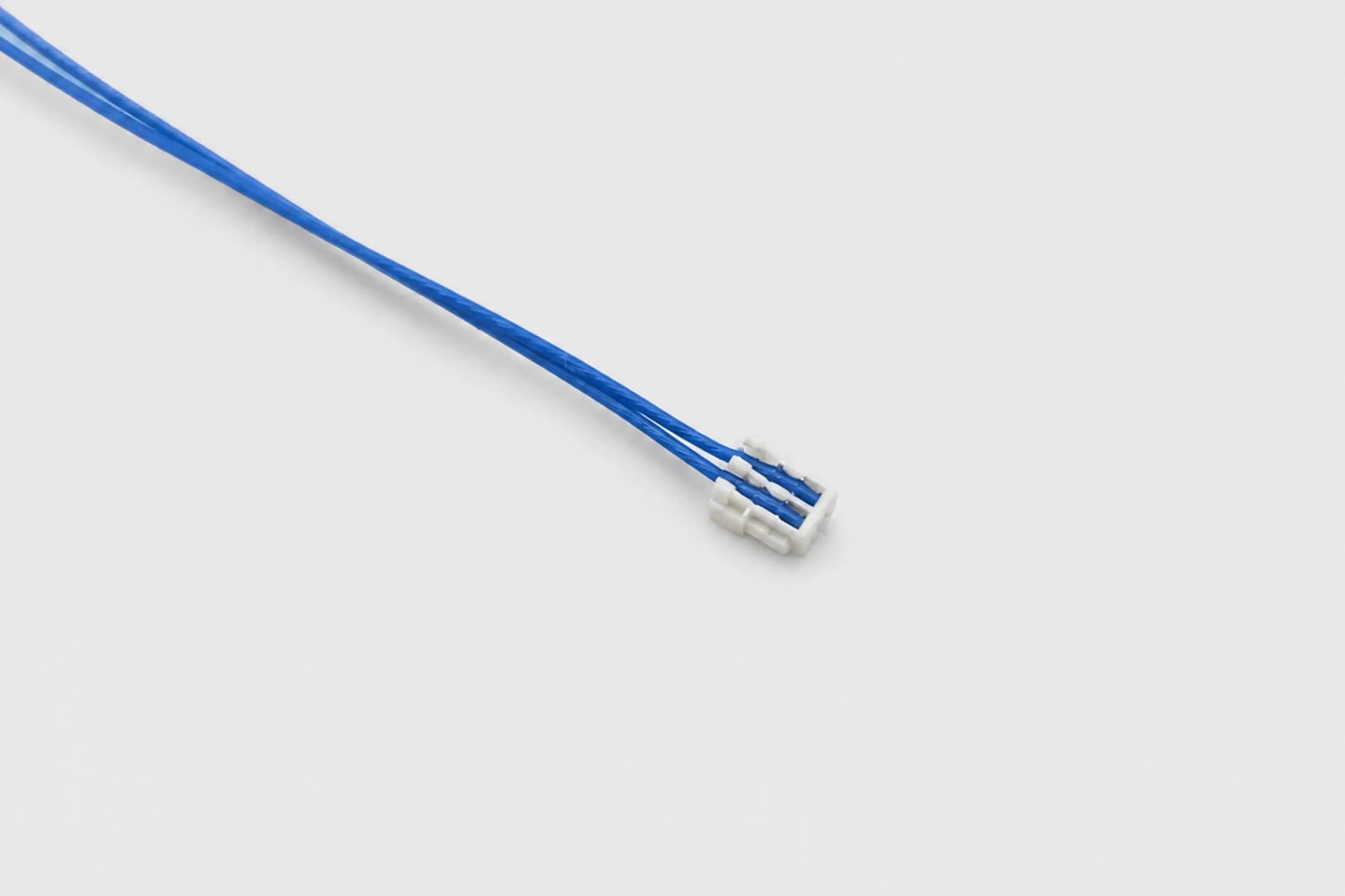

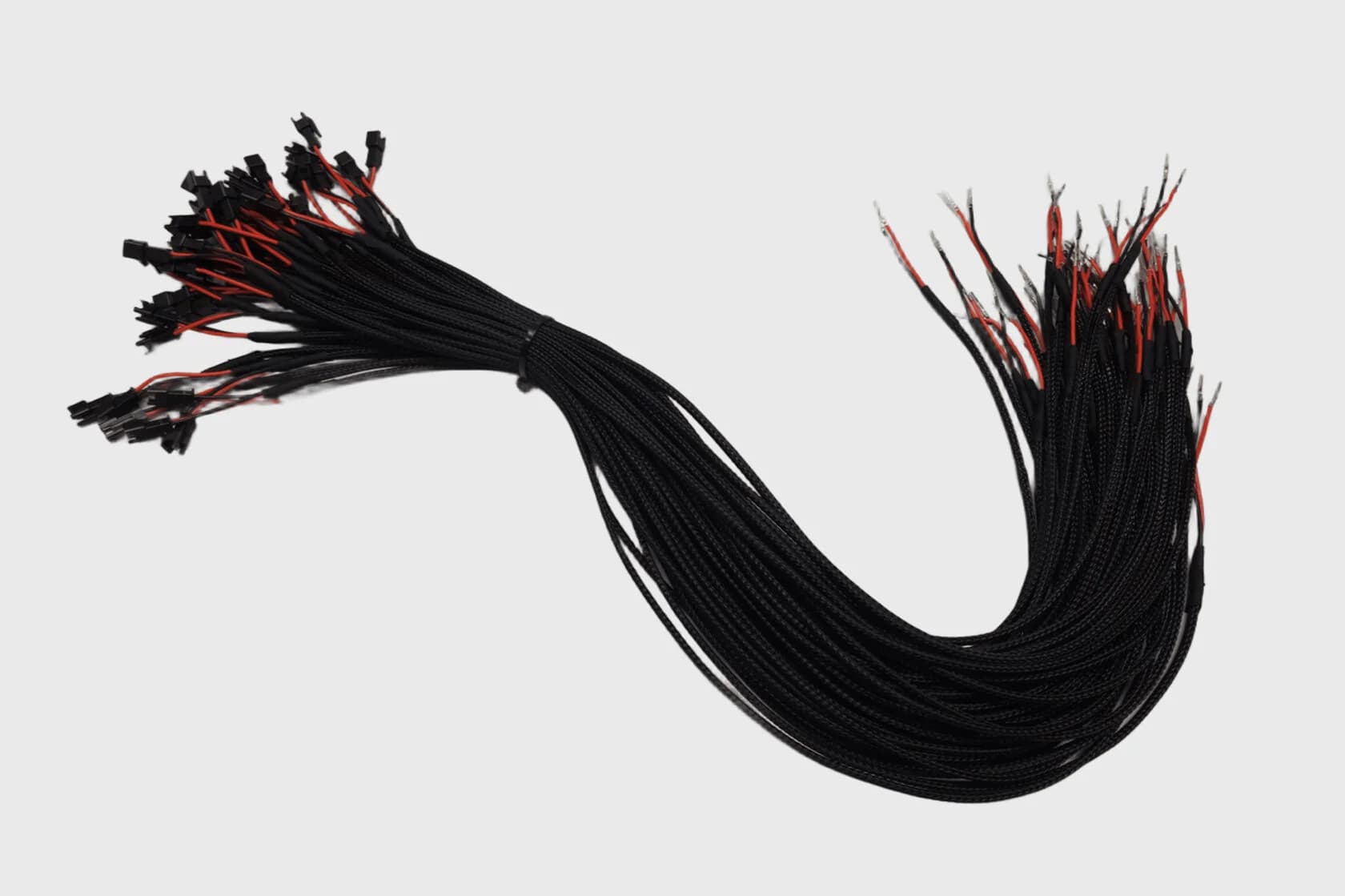

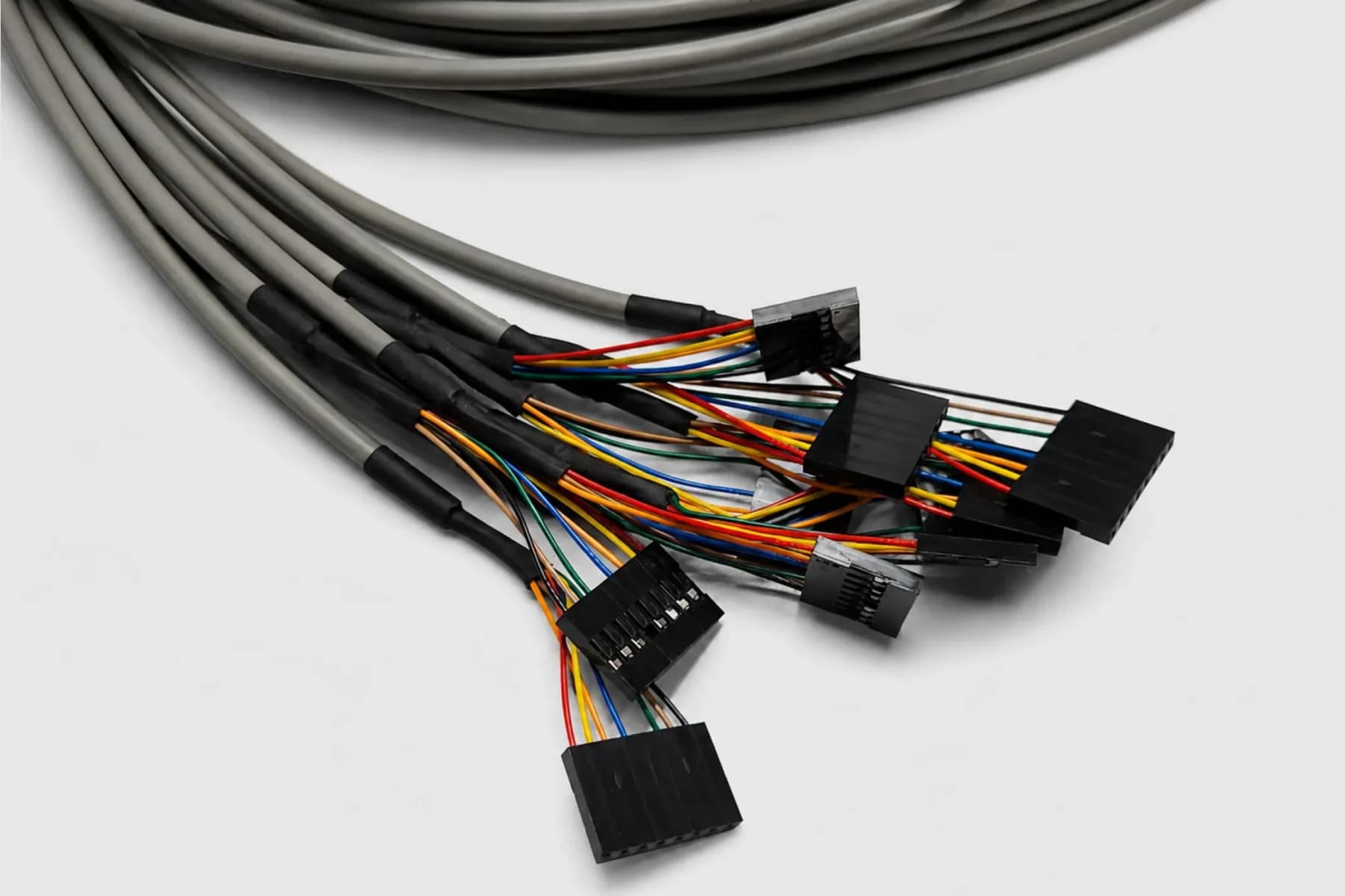

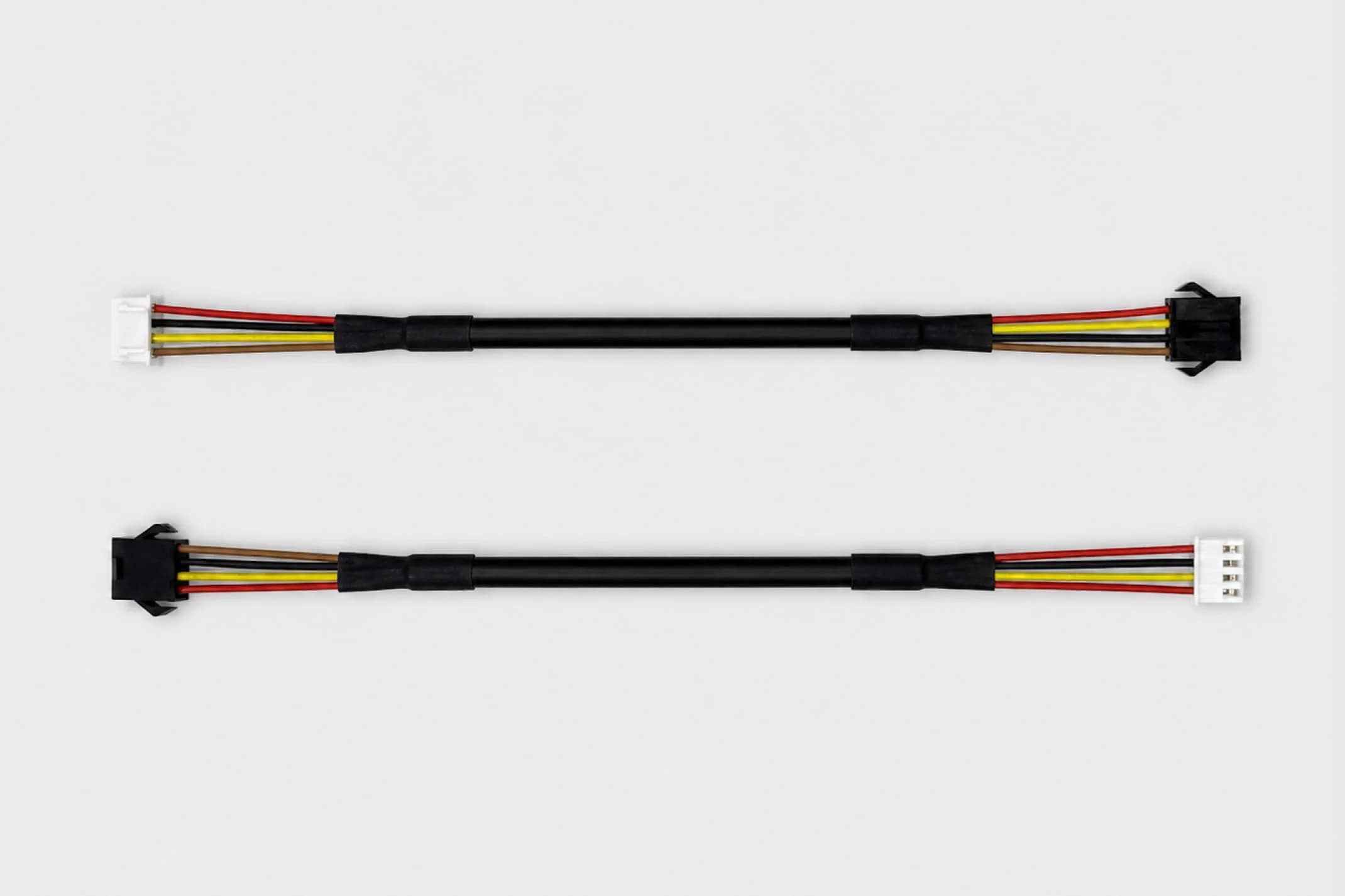

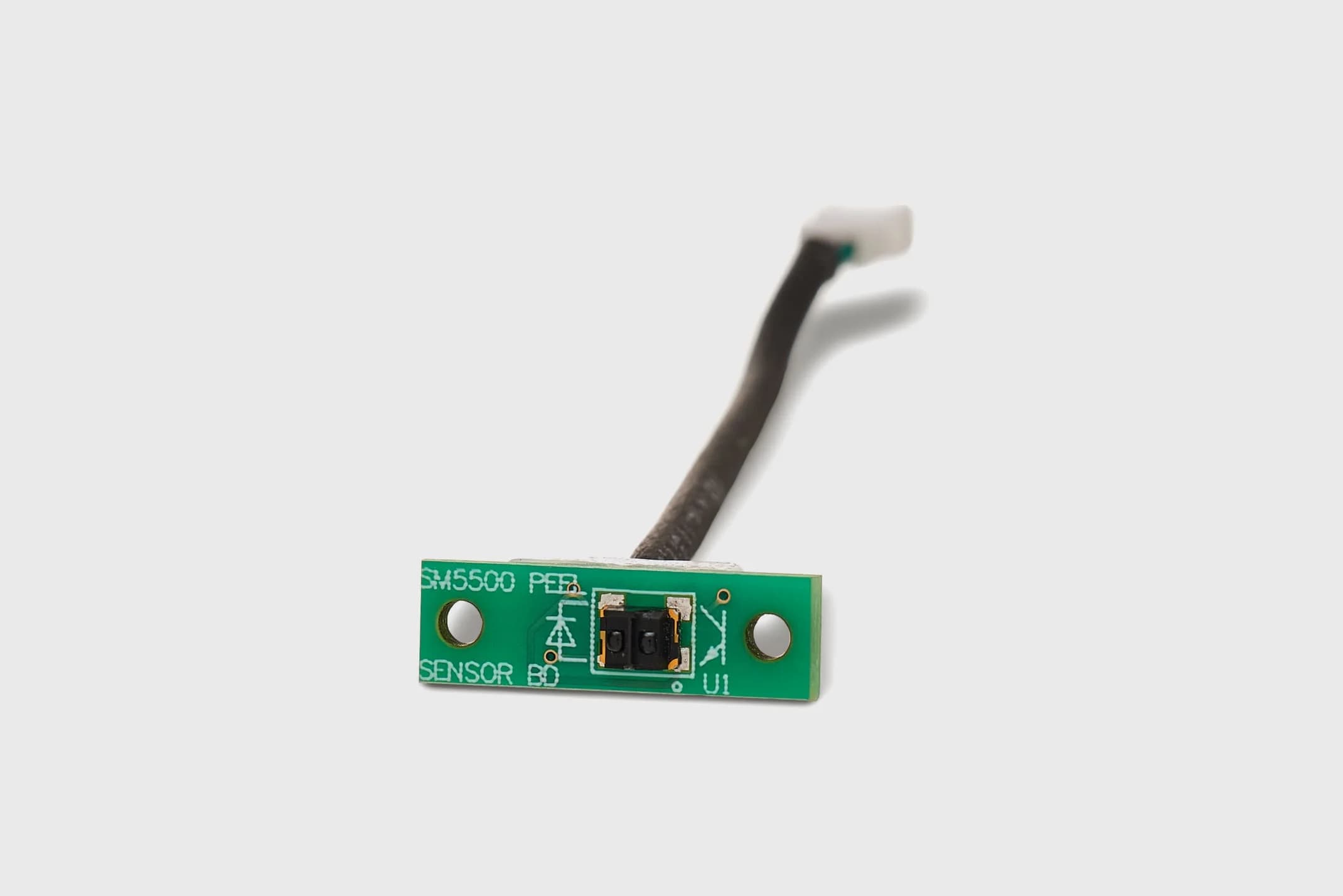

Галерея
1 / 50| Применение | Модель кабеля | Сечение AWG/мм² | Соединители | Характеристики |
|---|---|---|---|---|
| Приборные и сигнальные соединения | Провода в общей оболочке и по отдельности в PVC, PE, PUR, TPE, Teflon, Si оболочке от 2 до 50 линий, возможны витые пары | 30–22 | JST, Molex, Hirose, Tyco, JAE Шаг 0.8-2.54мм | Малый ток, 300 В, диапазон температур -60...+300°C в зависимости от материала |

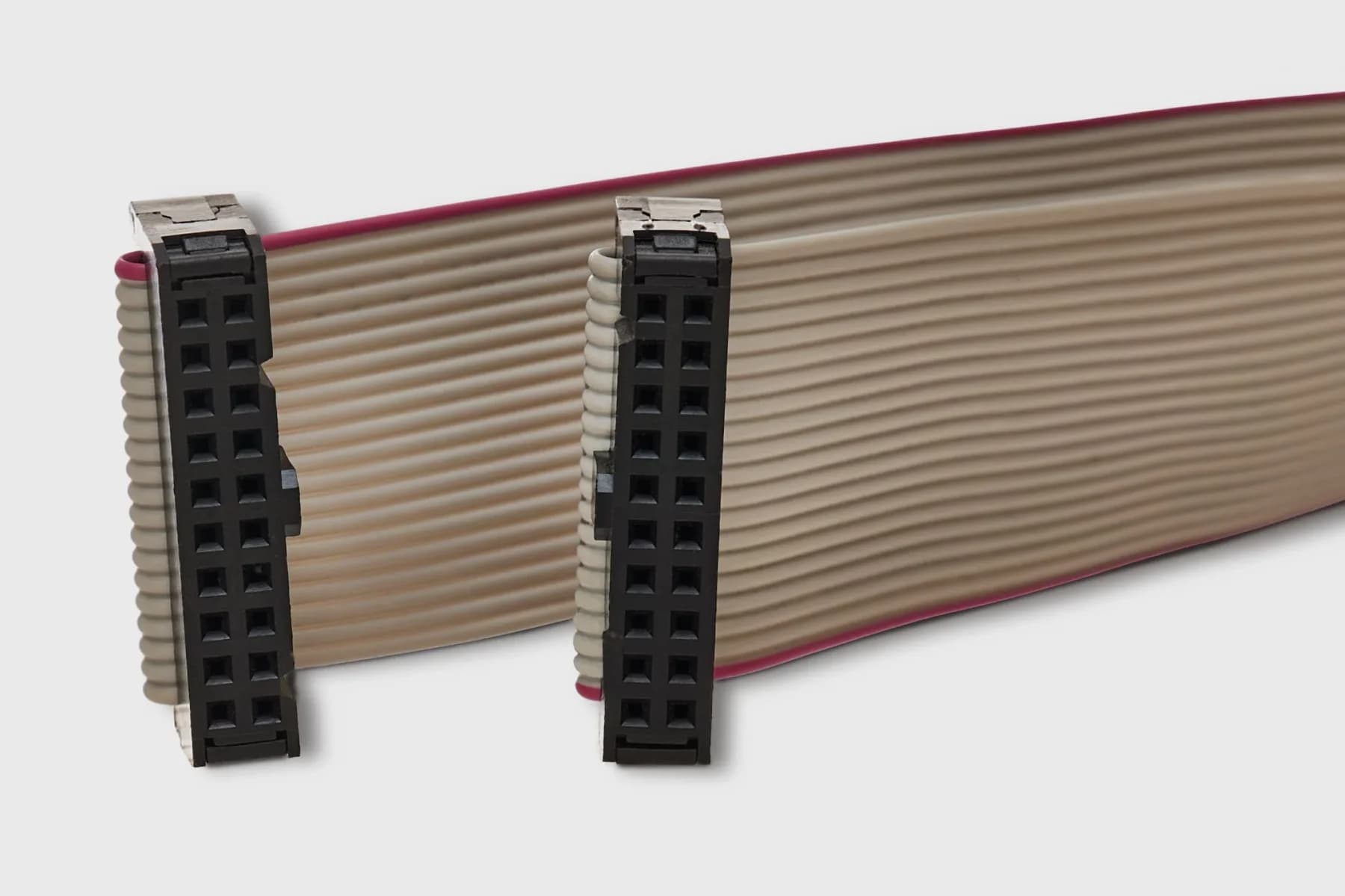

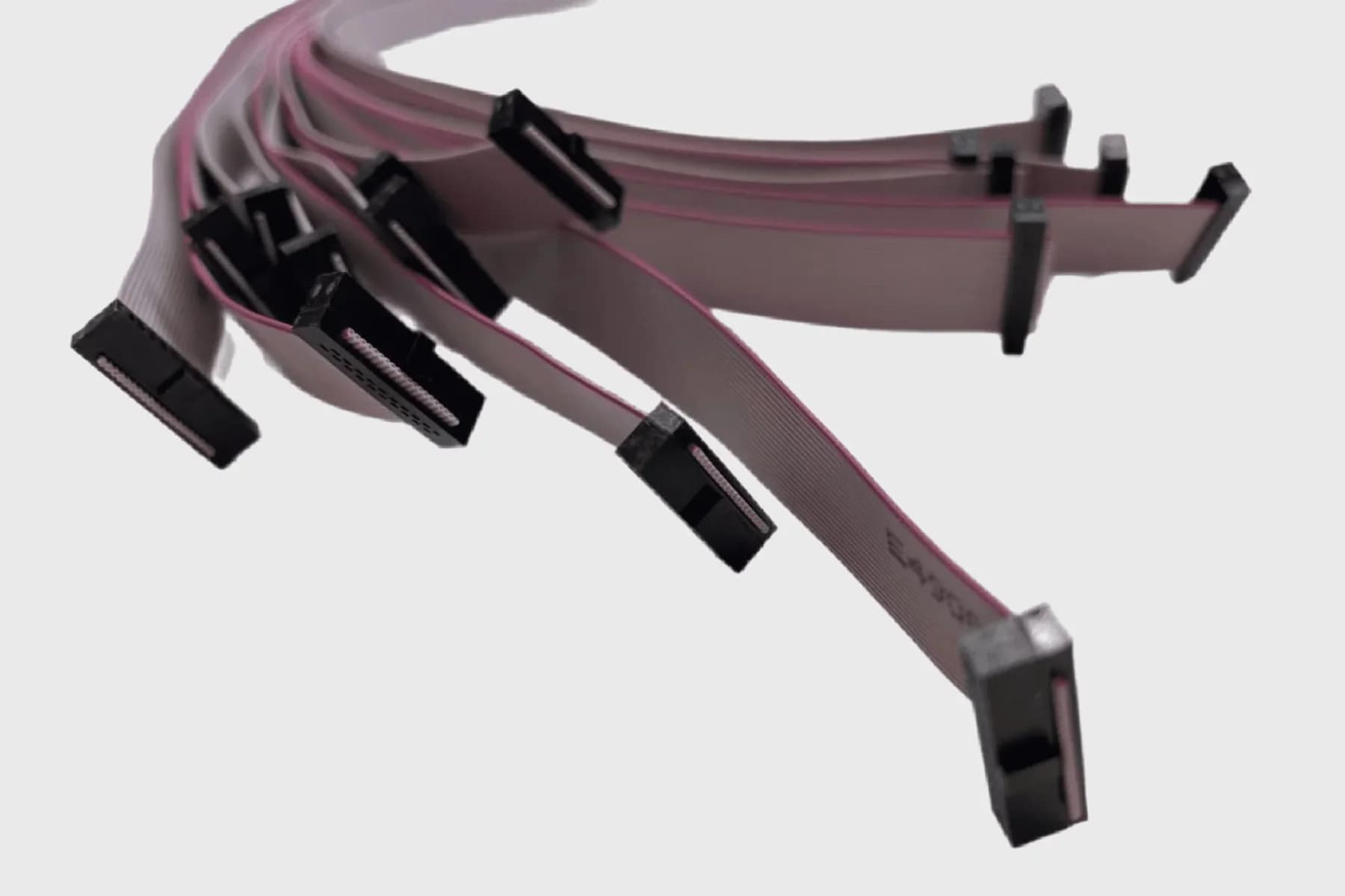

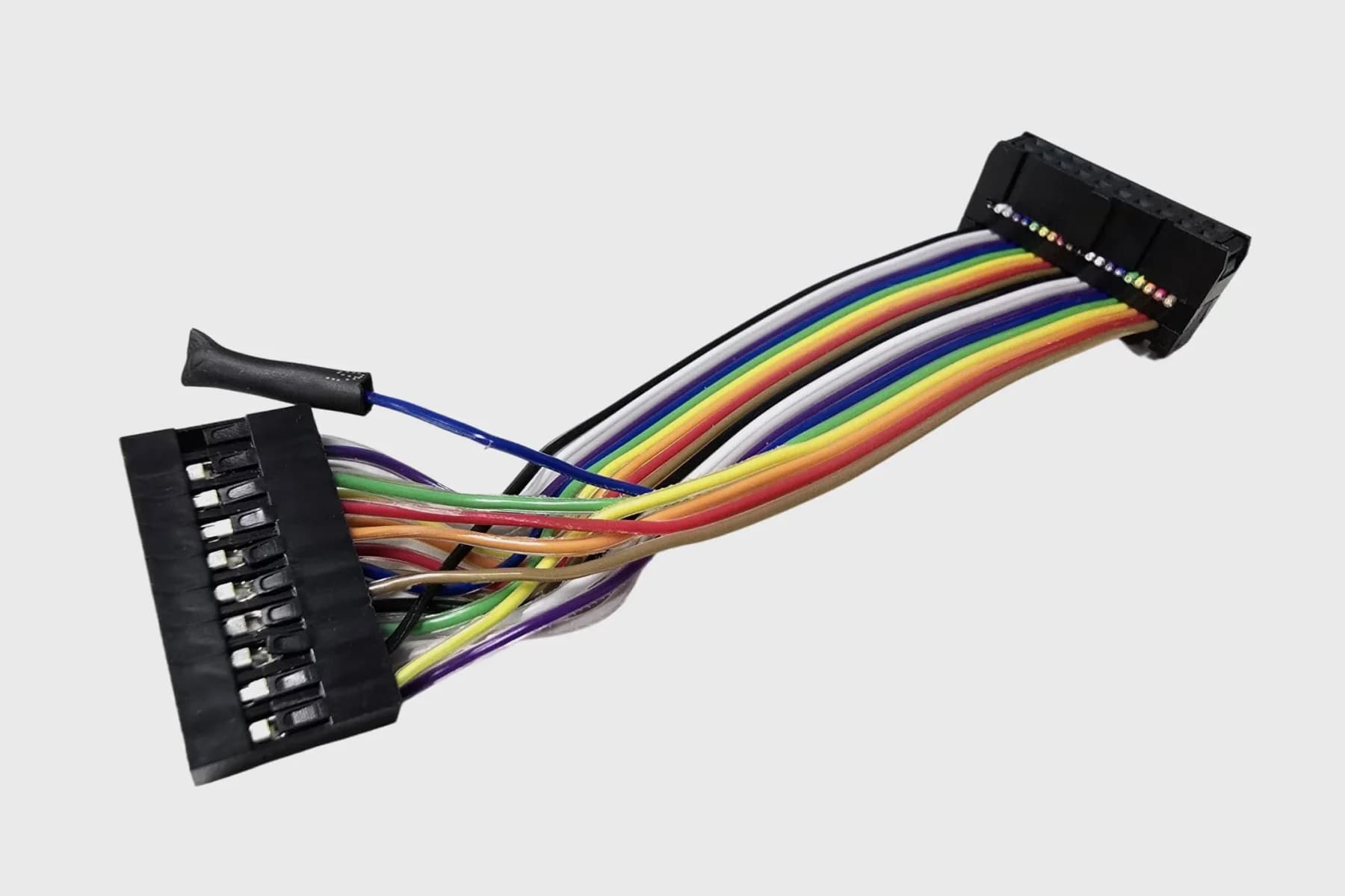

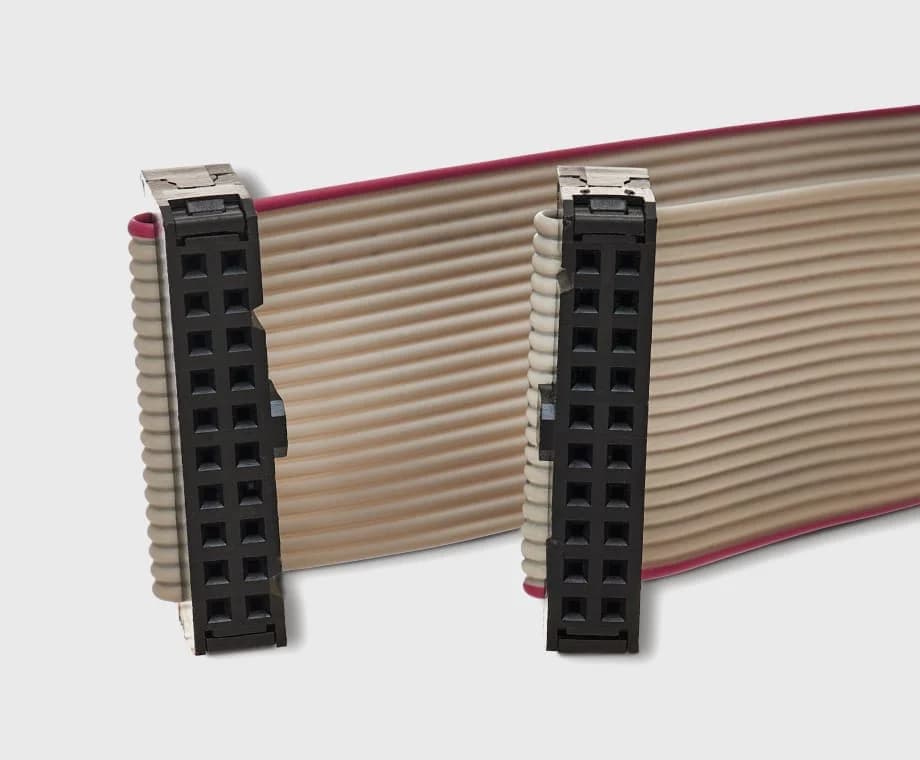

| Плоские сигнальные IDC-кабели | Плоский шлейф проводов в PVC оболочке с шагом 1.27, 2.00, 2.54 мм | 28–24 | IDC 1.27х1.27, 1.27х2.54, 2.54х2.54 | Плоский, 300 В, диапазон температур -40...+80°C |
