Кабели Коаксиальные 93–125 Ом
~10 000 - для проводов
Возможно увеличение до 30-40 тыс. шт.
Под заказчика с большими объемами строим отдельную производственную линию
Схемы и исполнения
Многослойная обработка
исполнения кабелей
Маркировка
Характеристики продукции
- Волновое сопротивление
- не стандартное
- Диапазон частот
- 0–3ГГц
- Внешний диаметр
- по согласованию
- Оболочка провода
- PVC
- Длины
- по согласованию
- Производство комплектующих
- Россий, Китай, Европа
- Производство конечной продукции
- Россия, Москва, ООО ЗЭП «ФРАКСИС»
Есть возможности вносить широкой спектр модификаций: молдинги, подбор характеристик провода и соединители под условия эксплуатации и применения, лабораторные испытания. Долгосрочные поставки по Договору.
| Модель | Основные соединители | Диаметр, мм | Импеданс | Диапазон частот |
|---|---|---|---|---|
| RG-62/U | Twinax, FME, Mini UHF, TRB/TRT | 5,11-6,2 | 93 | до 1 ГГц |
| RG-62A/U | BNC, TNC, N, F, RCA | 6,2 | 93 | до 1 ГГц |
| RG-71 B/U | BNC, TNC, N, F, RCA | 6,9 | 93 | до 1 ГГц |
| RG-180 | BNC, TNC, N | 3,7 | 95 | до 1 ГГц |
| RG-63 | BNC, TNC, N, F, RCA | 10,3 | 125 | до 1 ГГц |
1 / 39Сборки 93–125 Ом: что учесть при заказе

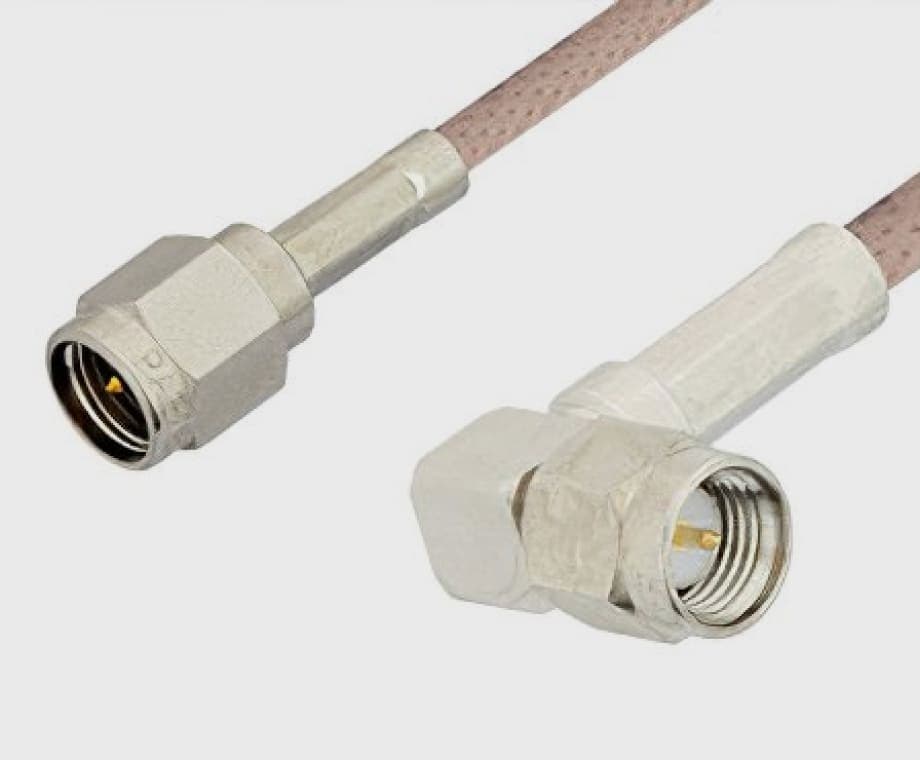

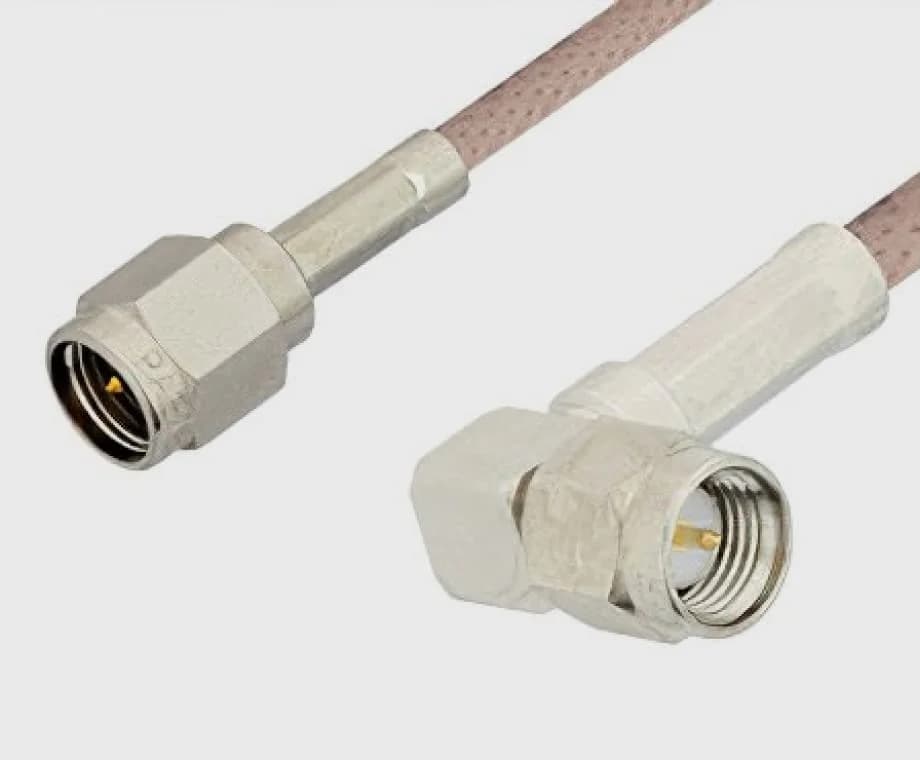

Коаксиальные кабельные сборки с нестандартным волновым сопротивлением — 93, 95, 125 Ом и другими значениями по требованиям проекта. Применяются там, где в оборудовании уже приняты определённые номиналы, а также в специализированных системах и измерительных устройствах, для которых стандартные 50 или 75 Ом не подходят.
Какие характеристики у сборок с нестандартным сопротивлением?
Диапазон частот — 0–3 ГГц, оболочка PVC; внешний диаметр и длины согласовываются индивидуально под конструкцию изделия, шкаф, прибор, стенд или кабельную трассу.
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 93, 95, 125 Ом и другие по требованиям проекта |
| Диапазон частот | 0–3 ГГц |
| Оболочка | PVC |
| Внешний диаметр и длина | по согласованию |
| Соединители | Twinax, FME, Mini UHF, TRB/TRT, BNC, TNC, N, F, RCA и другие |
| Происхождение комплектующих | Россия, Китай, Европа |
| Возможные модификации | подбор характеристик провода, выбор соединителей под условия эксплуатации, молдинги, лабораторные испытания |
| Долгосрочные поставки | по договору |
Какие модели входят в линейку?
Все модели рассчитаны на частоты до 1 ГГц и отличаются номиналом, диаметром и набором соединителей.
| Модель | Параметры |
|---|---|
| RG-62/U | 93 Ом, 5,11–6,2 мм, до 1 ГГц; Twinax, FME, Mini UHF, TRB/TRT |
| RG-62A/U | 93 Ом, 6,2 мм, до 1 ГГц; BNC, TNC, N, F, RCA |
| RG-71 B/U | 93 Ом, 6,9 мм, до 1 ГГц; BNC, TNC, N, F, RCA |
| RG-180 | 95 Ом, 3,7 мм, до 1 ГГц; BNC, TNC, N |
| RG-63 | 125 Ом, 10,3 мм, до 1 ГГц; BNC, TNC, N, F, RCA |
Из каких кабелей и материалов изготавливаете?
Тип кабеля выбирается по требованиям к сигналу, механической нагрузке, прокладке, гибкости и условиям эксплуатации; доступны разные варианты многослойной обработки. Применяемые кабели:
- стандартные провода типа RG
- фазостабильные кабели с низкими потерями
- триаксиальные исполнения
- фидеры
| Задача | Материал проводника |
|---|---|
| СВЧ-применения | сталь, плакированная медью или серебром |
| Экономичный сегмент | алюминий, плакированный медью |
| Коммерческие и промышленные задачи | чистая медь |
Что согласовать перед заказом?
Нестандартные сборки изготавливаются под конкретную задачу, а не выбираются из каталога, поэтому требуют проработки на старте. Особенно важен подбор разъёма: соединение часто определяет удобство интеграции кабеля в оборудование. Подходит инженерным командам, производителям оборудования, интеграторам и R&D-подразделениям.
- импеданс
- тип кабеля
- соединители
- диаметр
- длина
- оболочка
- способ маркировки
- условия эксплуатации
Производственные возможности — ориентировочно около 10 000 проводов в месяц, при необходимости до 30–40 тыс. штук; для крупных и регулярных потребностей возможна отдельная производственная линия. На старте согласуются:
Как маркируются сборки?
Маркировка удобна при серийных поставках, монтаже внутри оборудования, обслуживании стендов и работе с несколькими типами сборок в одном проекте. Способы:
- периодичная печать с интервалом
- печать по краям с двух сторон
- флажковая маркировка
- обмотка с прозрачной термоусадкой
- термоусадка с термопереносом
