Аудио/видео кабели
Специализируемся на проектировании и производстве кабельных сборок для передачи аудио- и видеосигналов, работая как под частные задачи, так и под серийные заказы. Наши решения охватывают полный спектр интерфейсов — от цифровых (HDMI, DisplayPort, USB Audio, SDI) и дифференциальных (LVDS, MIPI) до аналоговых (XLR, TRS, RCA) и специализированных (DVI, VGA).
Отдельные технологически сложные операции делаем в Китае, например, лазерная обработка микрокоаксиальных кабелей. Но при увеличении заказа или спроса, готовы локализовать технологию в РФ.
Подбираем оболочки из ПВХ, термоэластопласта или силикона для требуемой гибкости, температурной и химической стойкости. Работаем с компонентами ведущих брендов (JAE, Hirose, Neutrik, Molex, Amphenol), а также по давальческой схеме.
Также возможна кастомизация кабелей для улучшенных характеристик по ЭМИ/ЭМС, гибкости, дальности связи и других особенностей, востребованные Заказчиком.
Отдельные технологически сложные операции делаем в Китае, например, лазерная обработка микрокоаксиальных кабелей. Но при увеличении заказа или спроса, готовы локализовать технологию в РФ.
Подбираем оболочки из ПВХ, термоэластопласта или силикона для требуемой гибкости, температурной и химической стойкости. Работаем с компонентами ведущих брендов (JAE, Hirose, Neutrik, Molex, Amphenol), а также по давальческой схеме.
Также возможна кастомизация кабелей для улучшенных характеристик по ЭМИ/ЭМС, гибкости, дальности связи и других особенностей, востребованные Заказчиком.
Производительность в месяц справочно
~5 000 - для проводов типа DVI/VGA
~15 000 - для проводов типа XLR, TRS
Схемы и исполнения
Исполнения провода
Различные варианты подготовки провода

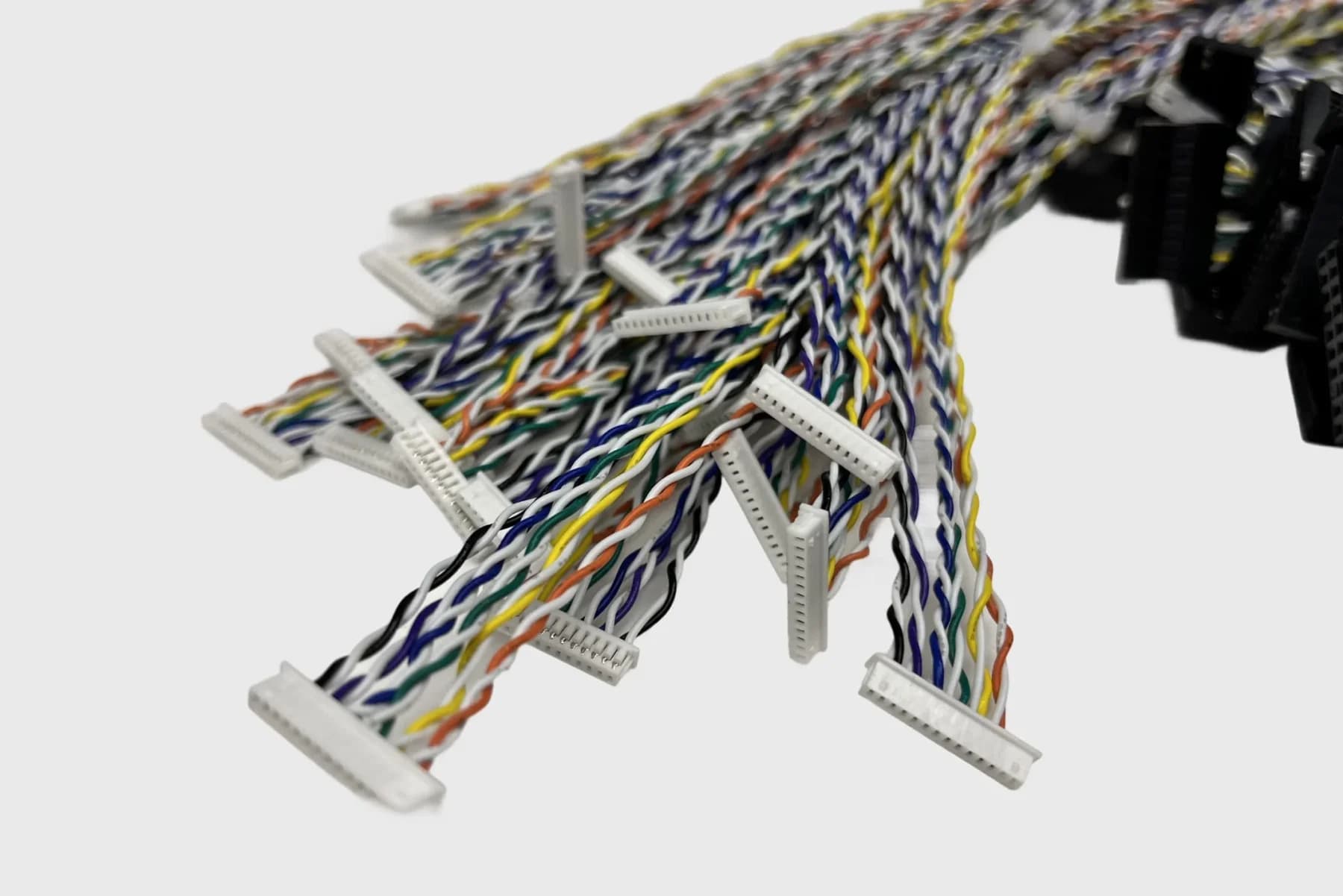

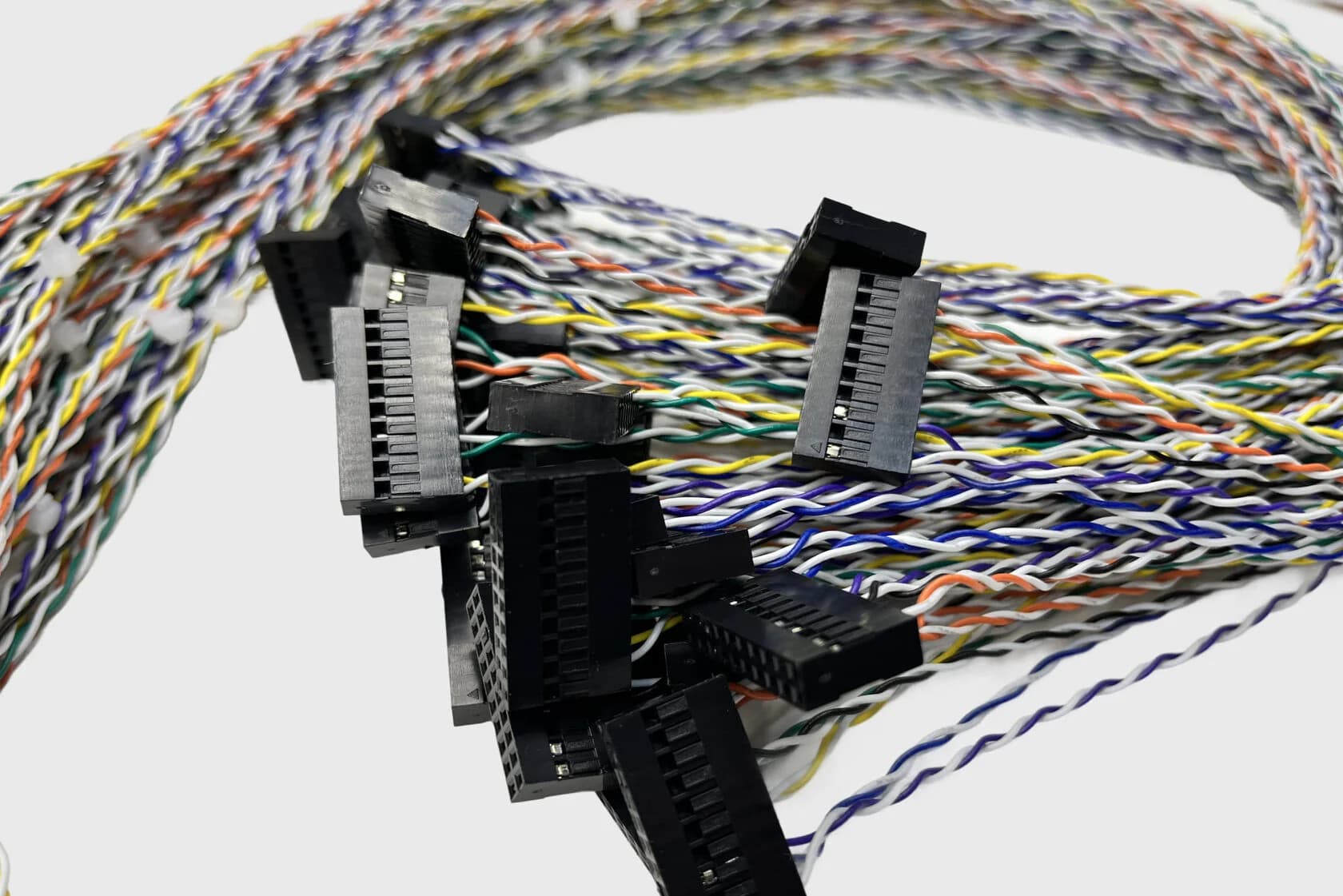

Мультипровода
Маркировка и организация жгута
Маркировка
ОРГАНИЗАЦИЯ ЖГУТА

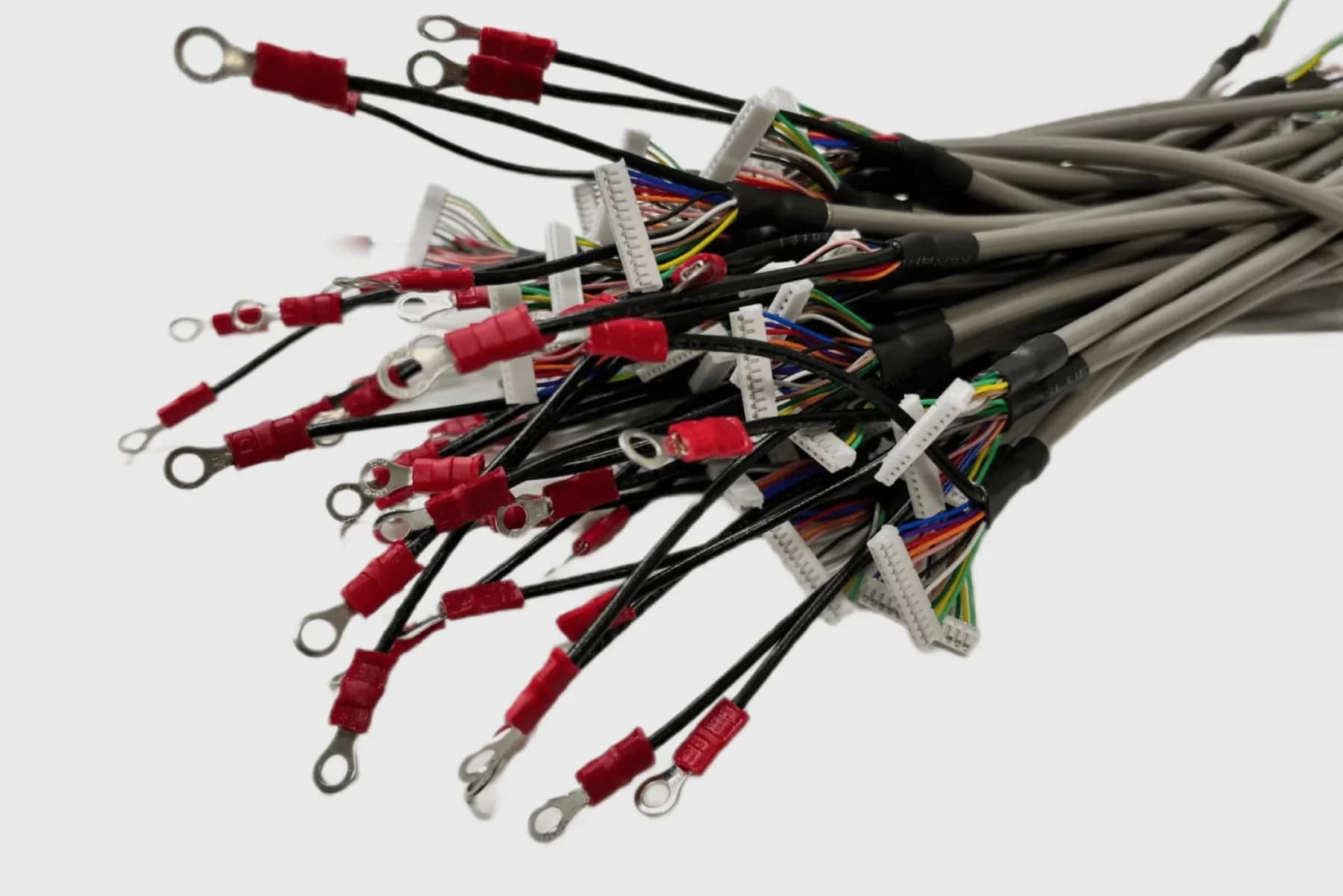

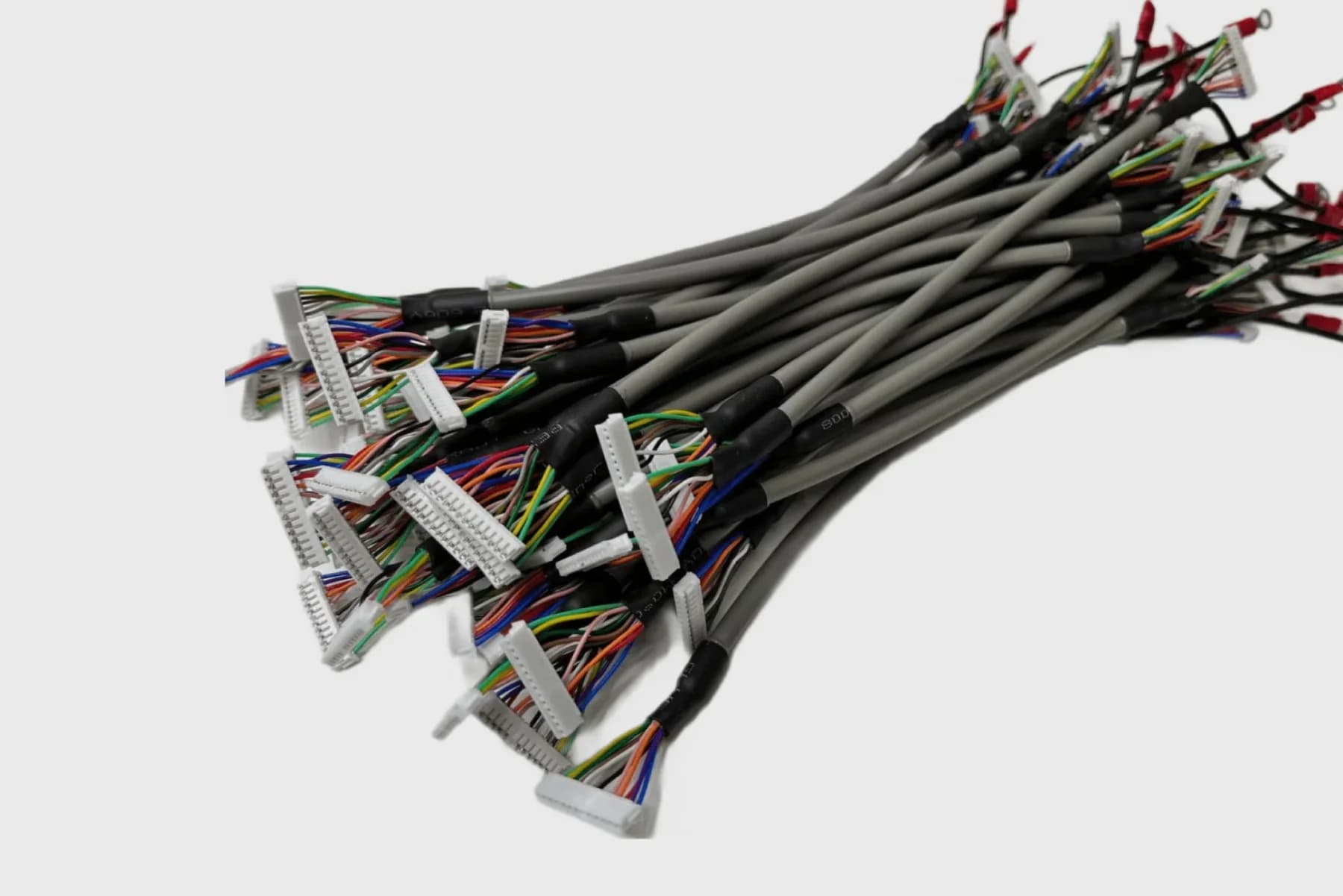

КОМПЛЕКСНЫЕ ЖГУТЫ
Характеристики продукции
- Стандарты
- DVI-I/A/D, HDMI, LVDS, LVDS IPEX, TRS
- Преобразователи
- возможно разработка встроенных в провод преобразователей интерфейсов, облитых молдингом/пластиком
- Оболочка провода
- PVC, XLPE, ETFE, FEP, Silicon, PEEK
- Длины
- типовые от 100 мм до 5 м. Прочие по согласованию
- Стандарты проводов
- UL, ГОСТ, MIL
- Температуры типовые
- -25.+65; -40.+85, зависят от комплектующих. Возможно расширение диапазона для спец применений
- Производство комплектующих
- Россий, Китай, Европа, США, Япония
- Производство конечной продукции
- Россия, Москва, ООО ЗЭП «ФРАКСИС»
Дополнительные возможности
Есть возможности вносить широкой спектр модификаций: ветвления, экранирование, жгутования, тейпирование, молдинги
| Тип кабеля | Основные соединители | Версии / Стандарты | Характеристики |
|---|---|---|---|

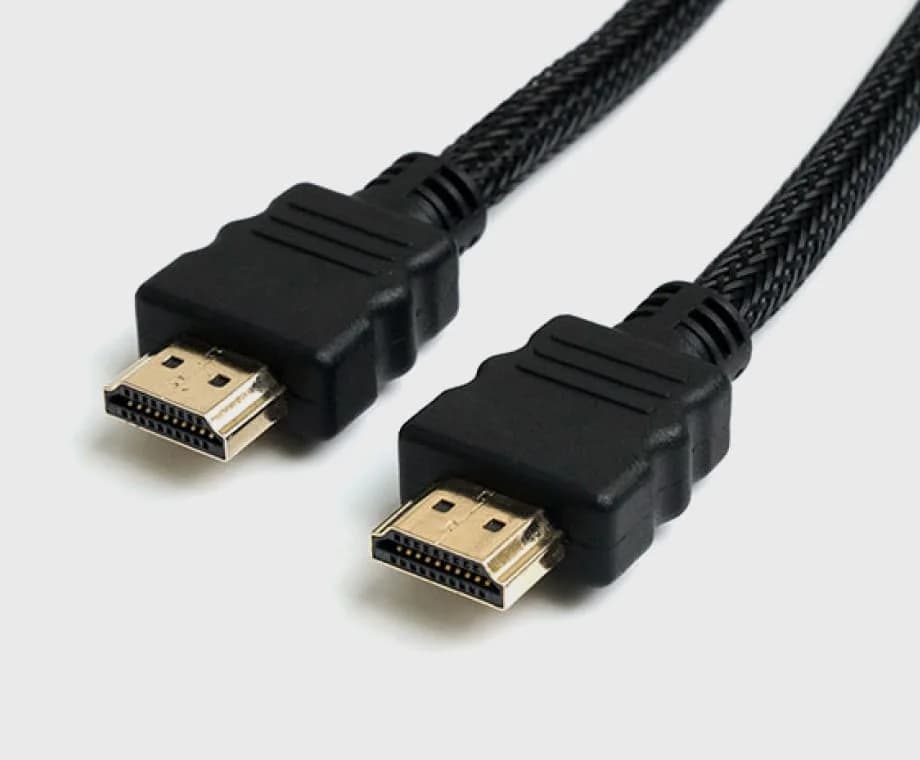

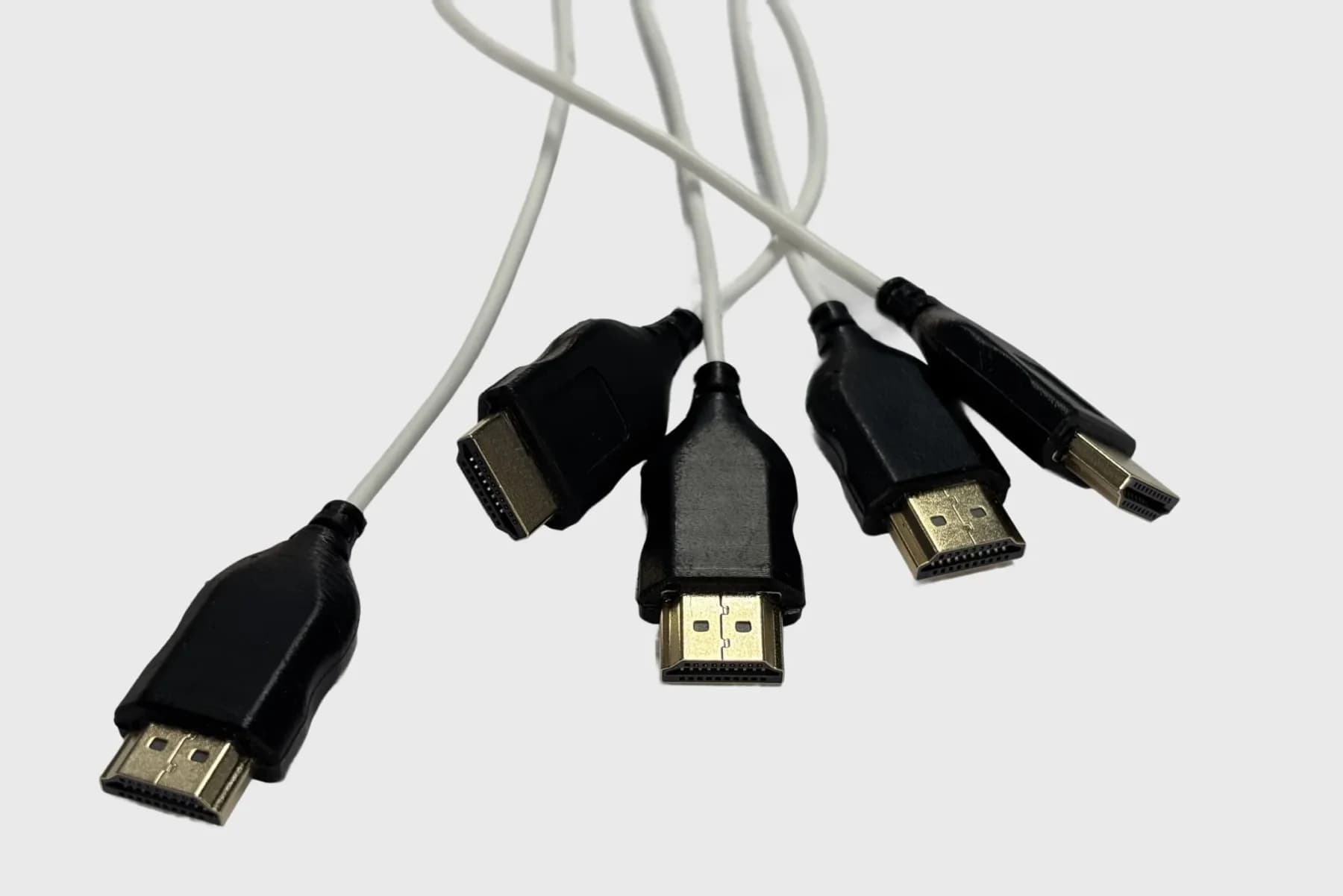

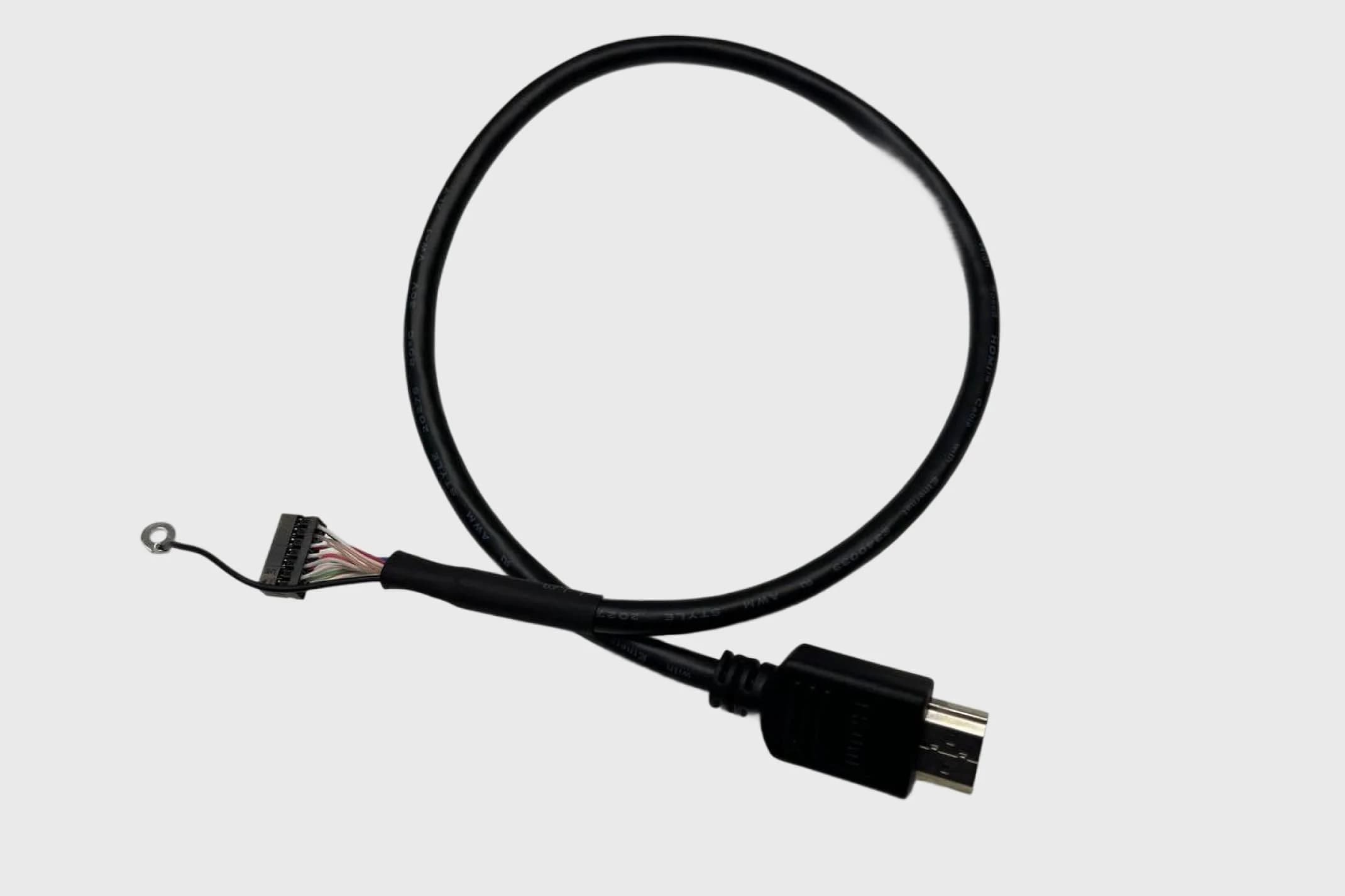

| HDMI | HDMI Type A, Type C (Mini), Type D (Micro), Type E (Automotive) | HDMI 1.4, 2.0, 2.1 | Поддержка аудио и видео по одному кабелю, поддержка до 10K (HDMI 2.1), Ethernet-канал, ARC/eARC, HDCP, 3D, HDR |
| DisplayPort | DisplayPort (DP), Mini DisplayPort | DP 1.2, 1.4, 2.0 | Поддержка до 8K и выше, технология MST (несколько дисплеев), пропускная способность до 77,37 Гбит/с (DP 2.0), аудио и видео по одному кабелю |
| DVI | DVI-D (Single/Dual Link), DVI-I (Single/Dual Link), DVI-A | DVI 1.0 | Цифровой (DVI-D) или гибрид (DVI-I), Dual Link до 2560×1600 @60 Гц, Переходники DVI-A/DVI-I → VGA/HDMI |
| VGA (D-Sub 15 pin) | DE-15 (HD-15) | VGA/SVGA/XGA/UXGA | Аналоговый видеосигнал, разрешение до 2048×1536 (зависит от кабеля и устройств), уязвим к помехам, применяется чаще в старом оборудовании |

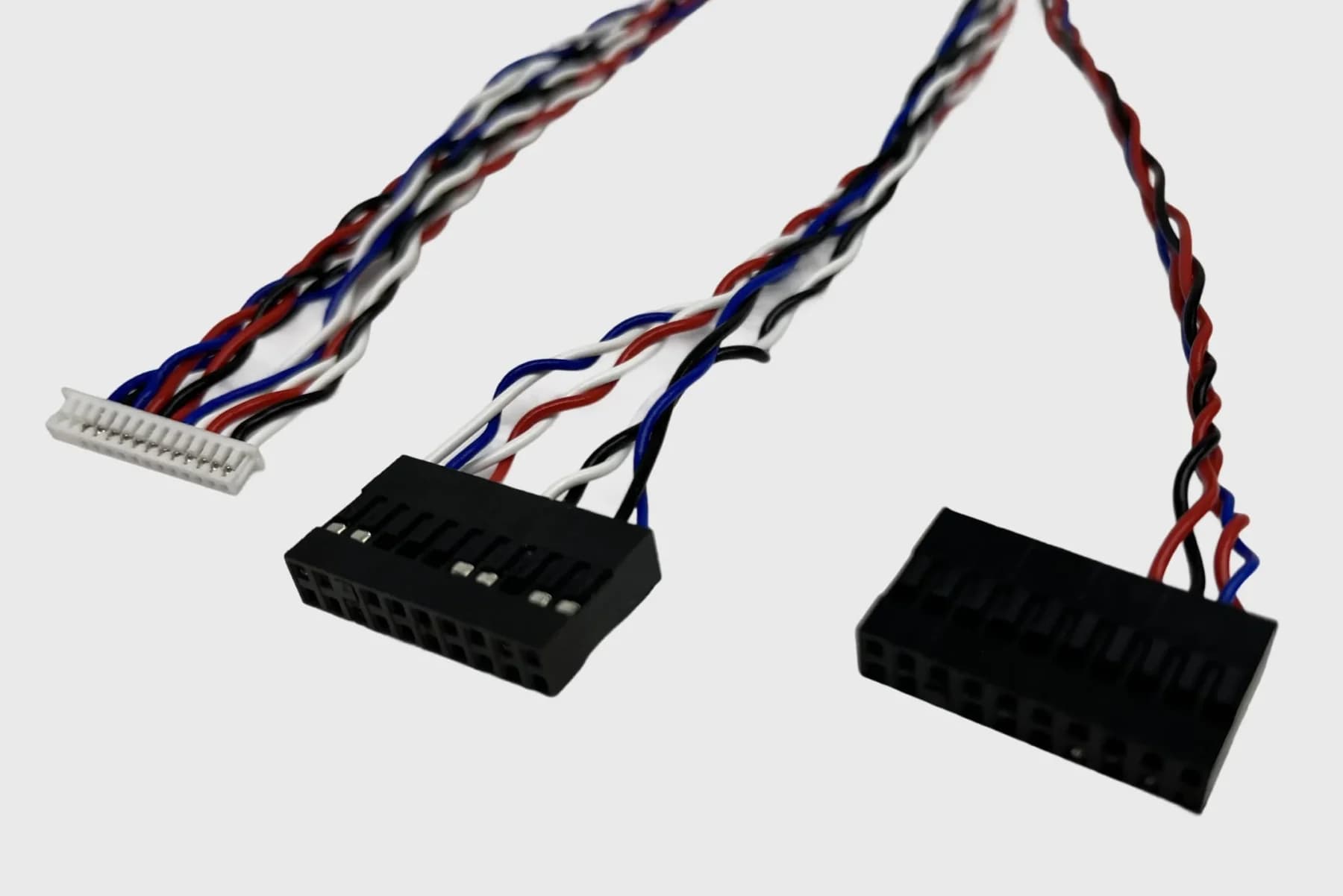

| LVDS | FPC/FFC (20/30/40/51 контактов), Board-to-Board, автомобильные Fakra, HSD (реже) | JAE, Hirose, Molex, JST, IPEX | Низковольтная дифференциальная передача, внутри устройств, ноутбуков, дисплеев, может быть экранирован/неэкранирован, важна помехоустойчивость |
| HD-BNC | HD-BNC (75 Ом) до 12G | SMPTE 292M, 424M (3G/6G/12G-SDI) | Компактнее обычного BNC в 4 раза, частота до 6 ГГц, поддержка 3 Гбит/с+, байонетная фиксация, используется в проф. видео/вещании |
| TS (Tip-Sleeve) | Jack 6,35 мм моно, Jack 3,5 мм моно (редко) | - | Аналоговый несимметричный аудиоканал, моно, чувствителен к помехам, часто применяется для инструментов (гитары и т. п.) |
| TRS (Tip-Ring-Sleeve) | Jack 6,35 мм стерео, Jack 3,5 мм стерео | - | Сбалансированный моно или несимметричный стерео, устойчив к шумам (в балансном режиме), используют в проф. аудио, наушниках, линейных выходах и т. д. |
| XLR (3-pin) | XLR 3-pin (Canon) | AES/EBU (цифровой), Phantom Power | Сбалансированный аналоговый сигнал, низкий уровень шума, стандарт в студиях и на концертах, иногда для цифрового аудио (AES3) |
| RCA (Cinch) | RCA (красный/белый для аудио, жёлтый для композитного видео или S/PDIF Coax) | Композитное видео (CVBS), S/PDIF Coax (цифровое), аналоговый стереозвук | Несбалансированный сигнал, распространён в бытовой аудиотехнике (CD, Hi-Fi, ресиверы), чувствителен к помехам на большой длине |
| MIDI (DIN-5) | 5-контактный DIN | MIDI 1.0, MIDI 2.0 | Передача цифровых управляющих сообщений, не аудио, подключение синтезаторов, контроллеров и т. д., макс. длина ~15 м |
| SpeakON | SpeakON (2, 4 или 8 контактов) | Neutrik SpeakON | Специализированный разъём для акустических систем, за счёт поворотной фиксации обеспечивает безопасное соединение, проф. сфера |
| USB Audio | USB Type-A, Type-B, USB-C | USB 2.0 Audio, USB 3.x Audio | Цифровое аудио (и иногда MIDI) между ПК и внешними устройствами, может обеспечивать питание, используется в звуковых картах и микрофонах |
