Интерфейсные кабели
Изготавливаем кабельные сборки для передачи данных в системах промышленной автоматизации, телекоммуникациях, измерительных приборах и аппаратуре различного назначения. Готовы предложить как стандартные решения, так и полный цикл адаптации под ваше оборудование, включая изготовление аналогов устаревших кабелей. Базовое исполнение рассчитано на рабочий температурный диапазон −40…+85°C и включает как экранированные, так и неэкранированные варианты. Подбираем материалы оболочки для работы в агрессивных средах, а для ряда решений доступно исполнение с защитой от влаги и пыли класса IP67/IP68.

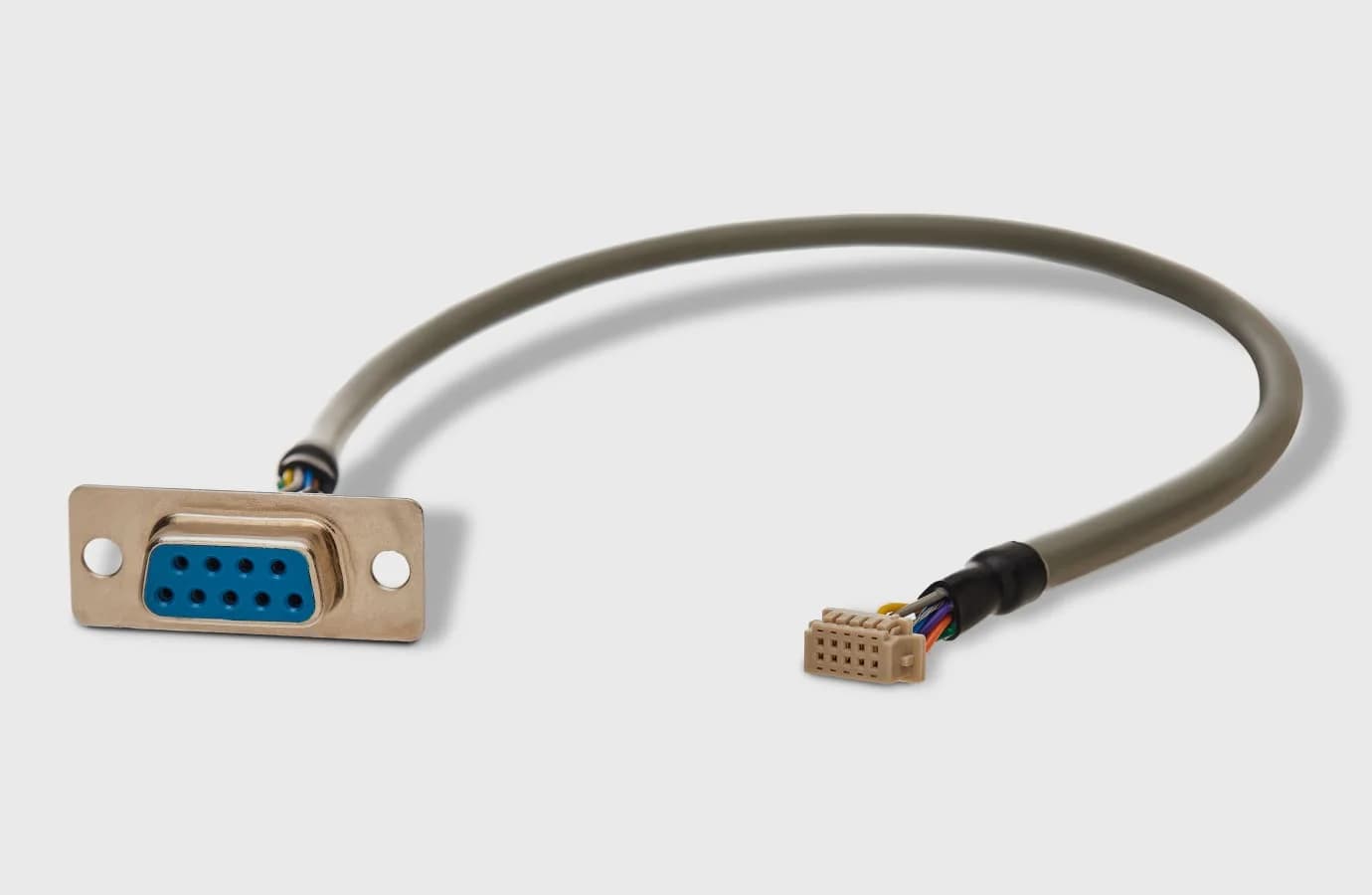

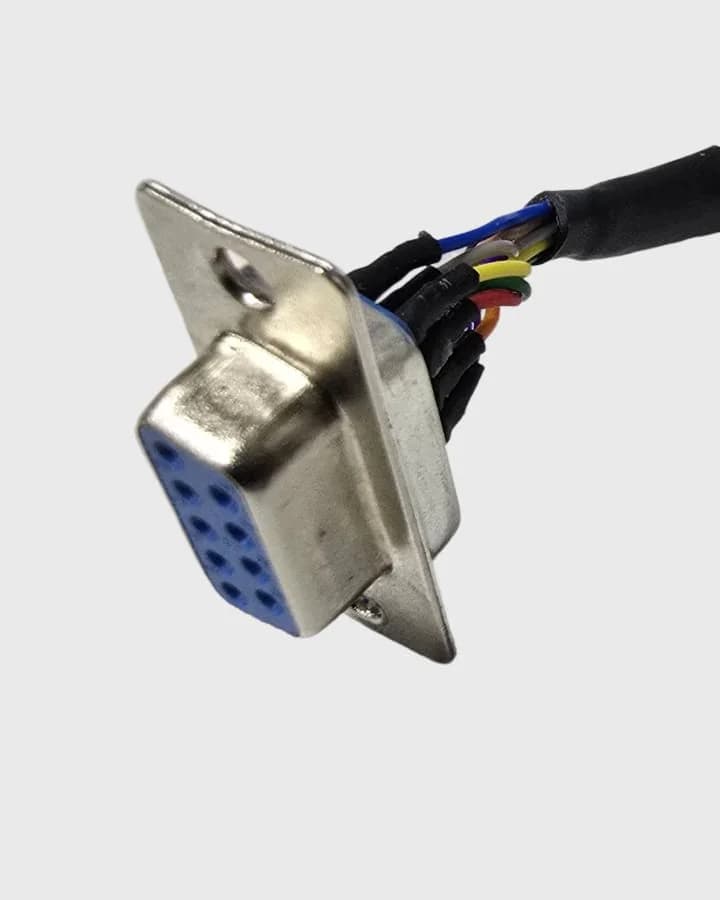

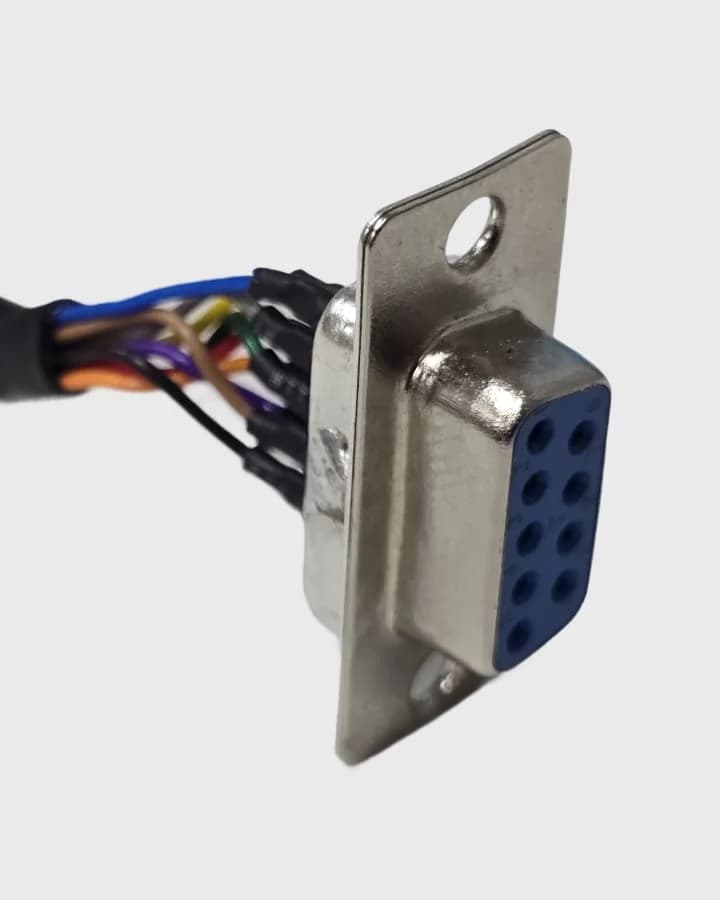

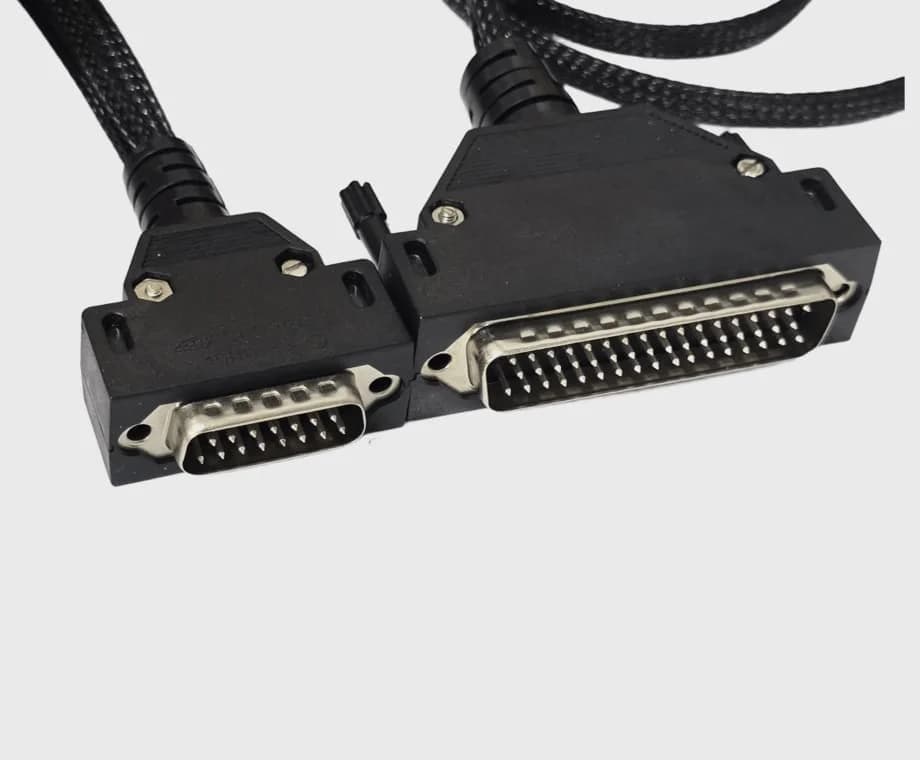

RS-232 / RS-422 / RS-485
RS-232 / RS-422 / RS-485
Классические промышленные интерфейсы для управления оборудованием и связи с датчиками на расстоянии до 1200 метров.
CAN / CAN FD
Кабели для промышленных сетей автомобильной и промышленной автоматизации.
UART / TTL
Низкоуровневые интерфейсы для встраиваемых систем, программирования и отладки оборудования.
Шлейфы (FFC/FPC)
Гибкие шлейфы для межплатной коммуникации в электронных модулях, датчиках и дисплеях.
HART
Кабели для цифровой коммуникации с интеллектуальными датчиками в системах АСУ ТП.
SCSI / SAS
Интерфейсы для серверов, систем хранения данных и высокопроизводительных

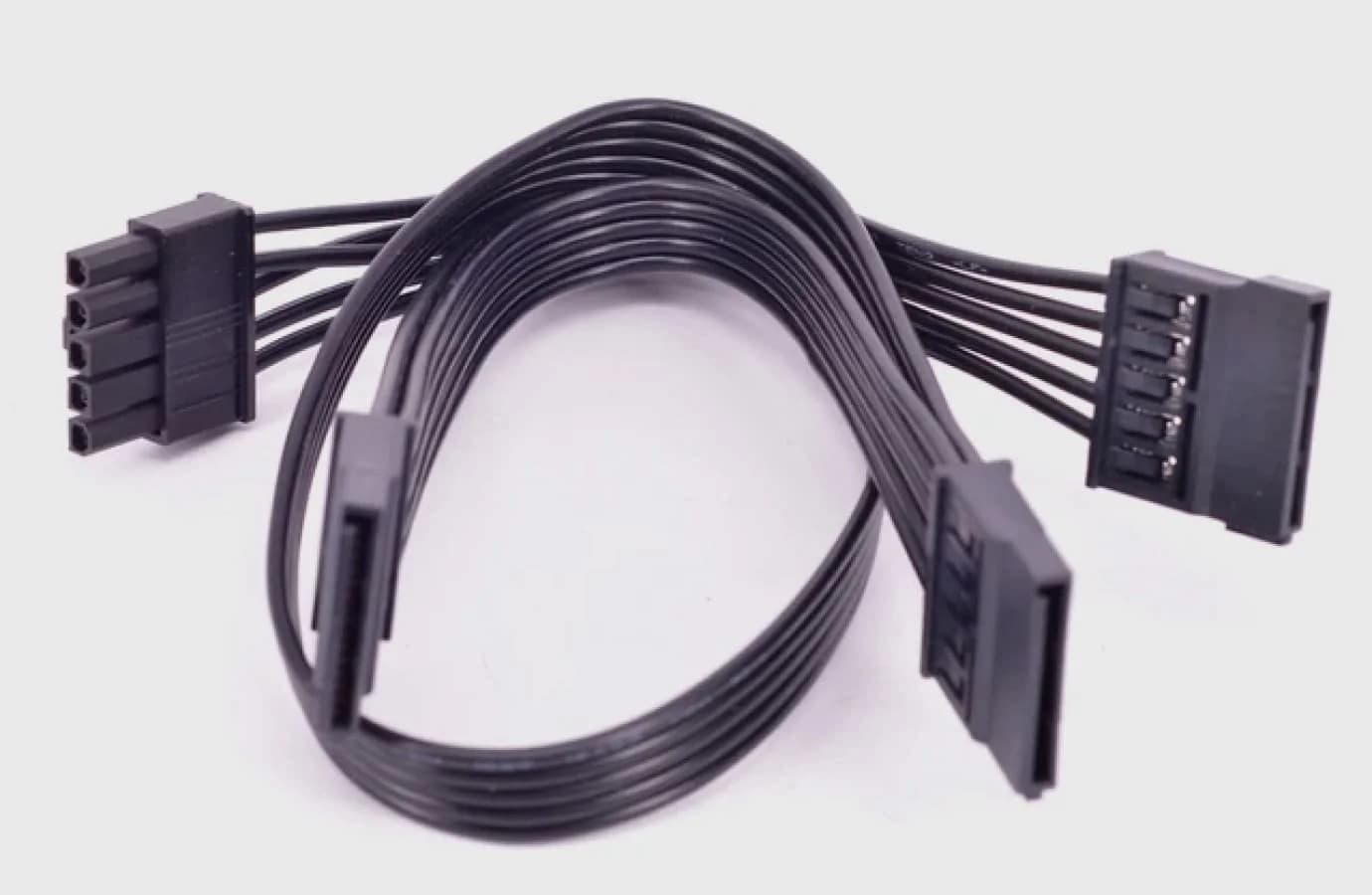

SATA
Кабели для подключения накопителей в промышленных компьютерах и встраиваемых системах.
Другие интерфейсы
Изготовим кабельные сборки под специализированные и устаревшие протоколы (I²C, SPI, Profibus, Modbus и др.)
Характеристики продукции
- Сечение провода
- 0,05-6мм2 (30-10AWG)
- Оболочка провода
- PVC, XLPE, ETFE, FEP, Silicon, PEEK
- Экранирование
- без экрана, с фольгой, с сеткой 60-95% перекрытия, с сеткой плюс фольга
- Длины
- типовые от 100мм до 10м. Прочие по согласованию
- Бренды
- Foxconn, DSUB, Molex, Pheonix contact, KLS, LEMO, SPRING, CAZN, M5-M23 серия
- Температуры типовые
- -40..+85, -60..+105, зависят от комплектующих
- Производство комплектующих
- Россий, Китай, Европа, США, Япония
- Производство конечной продукции
- Россия, Москва, ООО ЗЭП «ФРАКСИС»
Дополнительные возможности
Есть возможности вносить широкой спектр модификаций: молдинги, подбор характеристик провода и соединители под условия эксплуатации и применения, лабораторные испытания. Долгосрочные поставки по Договору.

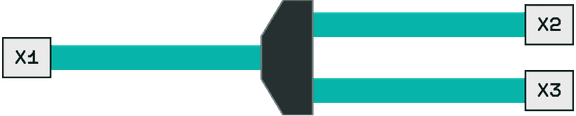

Схемы и исполнения

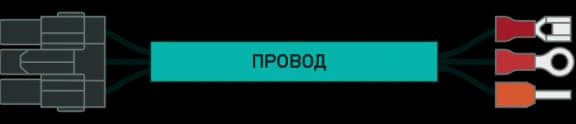

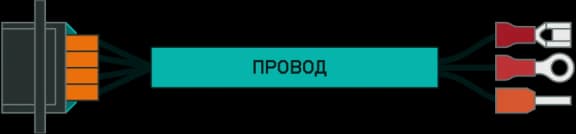

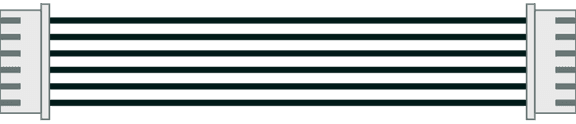

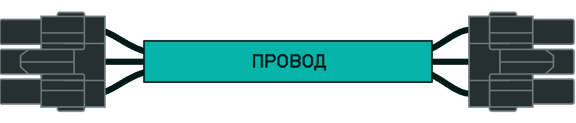

Исполнения провода

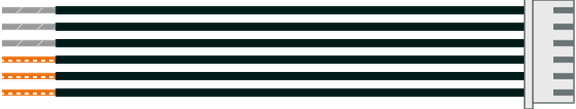

Различные варианты подготовки провода

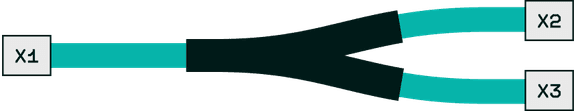

Мультипровода
Маркировка и организация жгута
Маркировка
ОРГАНИЗАЦИЯ ЖГУТА

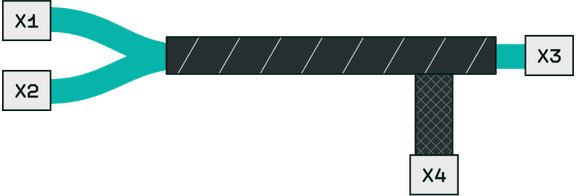

КОМПЛЕКСНЫЕ ЖГУТЫ
Галерея
1 / 5| Интерфейс | Стандарты | Соединители | Характеристики |
|---|---|---|---|
| Передача данных CAN-шина | SAE J1939, CANopen, DeviceNet, FMS, CAN FD | D-sub DE-9, M12, RJ45, DB9, клеммные колодки | CAN Standart 1 Мбит/с CAN FD до 8 Мбит/с CAN XL до 20 Мбит/с |
| Последовательная передача RS-232 | Провода на витой паре до 100 Ом | D-Sub, RJ45, клеммные колодки, M5-M23 | до 50 метров, до 115 Кбит/с |
| Последовательная передача RS-422 | Провода на витой паре до 100 Ом | D-Sub, RJ45, клеммные колодки, M5-M23 | до 1200 метров, до 10 Мбит/с |
| Последовательная передача RS-485 | Провода на витой паре 120 Ом | D-Sub, RJ45, клеммные колодки, M5-M23 | витая пара, до 1200 метров, до 35 Мбит/с |
| Компьютерные шины SPI/QSPI, I2C | Комбинированные провода с витой парой и проводами питания | DSUB, JST, Molex, Hirose, Tyco, JAE, BLS/BLD Шаг 0.8-2.54мм, клеммные колодки, M5-M23 | I2C до 1 Мбит/с, SPI до 60 Мбит/с |
| UART TTL (асинхронный обмен) | Плоские шлейфы и одиночные монтажные провода в PVC, XLPE, Teflon оболочке | JST, Molex, Hirose, Tyco, JAE, BLS/BLD Шаг 0.8-2.54мм | до 3 Мбит/с, длина 1–5 метров |
| Интерфейс передачи данных SATA I/II/III | Плоские провода со своим молдингом | SATA 7-pin, SATA 15-pin, SATA 7+15 | 1.5–6 Гбит/с, до 1 метра |
| Интерфейс HART® (промышленный интерфейс) | Мультипровод в PVC, XLPE, Teflon оболочке | D-Sub, RJ45, клеммные колодки, M5-M23 | аналоговый сигнал 4-20 мА + цифровой сигнал, до 3000 м |
| IO-Link (цифровые датчики) | Мультипровод в PVC, XLPE, Teflon оболочке | D-Sub, RJ45, клеммные колодки, M5-M23 | цифровой сигнал, 230 кбит/с, до 20 метров |
| Интерфейс передачи данных SCSI | Мультипровод с витыми парами в PVC, XLPE, Teflon оболочке | Centronics (CN50), VHDCI (68-pin), HD50, HD68, MD68, DB25, SCA80 | LVDS, SE, до 640 МБ/с (Ultra640), до 12 метров |
