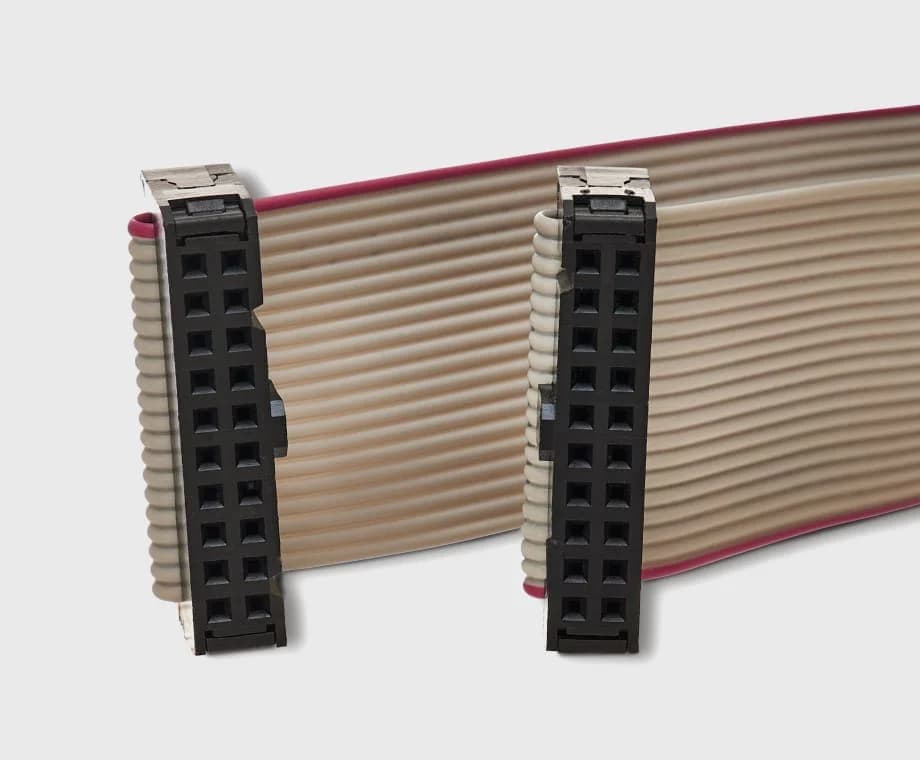

IDC
Применение разъемов с опрессовкой под шлейф позволяет значительно повысить производительность, сэкономить на прокладке внутри блока. Применяется в стационарной невибронагруженной аппаратуре.
Характеристики продукции
- ШАГ ОТ 1,27 ДО 3.81ММ
- КОЛИЧЕСТВО КОНТАКТОВ
- 2-80 / 1-2 РЯДА
- МОЛДИНГИ
- ВОЗМОЖНО ПО ИНДИВИДУАЛЬНОМУ ЗАКАЗУ, IP65-68
- ИЗОЛЯЦИЯ ПРОВОДА
- PVC / PVC LSZH
- СЕЧЕНИЕ ПРОВОДА
- 28AWG (0.08ММ2)
- ЭКРАНИРОВАНИЕ
- ВОЗМОЖНО ПО СПЕЦ.ТРЕБОВАНИЮ
Галерея
IDC: что учесть при заказе
Шлейфы с IDC-разъёмами — соединения для приборной техники, где кабель разделывается врезным контактом без пайки и обжимки каждой жилы.
Какие шаг и число контактов доступны?
Шаг от 1,27 до 3,81 мм, от 2 до 80 контактов, один или два ряда. Шаг определяется ответной частью на плате — его нужно взять из документации на прибор, а не подбирать на глаз.
Какой провод используется?
| Параметр | Значение |
|---|---|
| Сечение | 28AWG (0,08 мм²) |
| Изоляция | PVC или PVC LSZH |
| Экранирование | Возможно по спецтребованию |
| Молдинги | По индивидуальному заказу, IP65–68 |
Когда нужна LSZH-изоляция?
Когда изделие ставится в помещении с людьми и требованиями по пожарной безопасности: при горении LSZH не выделяет галогенов. Для обычной приборной техники достаточно PVC.
Что уточнить перед заказом?
- шаг разъёма и число контактов — из документации на ответную часть
- длину шлейфа и положение разъёмов относительно друг друга
- нужен ли экран и герметичное исполнение
