Силовые и батарейные кабельные сборки
Компоненты для мощных токовых цепей в электромобилях, промышленных установках, ИБП и альтернативной энергетике. Рабочий диапазон: -40…+85/+105/+125°C. Доступны версии с огнестойкой изоляцией (UL94 V-0), защитой от агрессивных сред (масло, кислоты) и усиленным экранированием.
используется в отраслях:
приборостроение
Производительность в месяц справочно
~15 000 - для проводов с набивными наконечниками
~80 000 - для проводов с опрессоваными наконечниками сечением от 25кв.мм
~140 000 - для проводов с опрессованными изолирированными наконечниками до 10кв.мм
Под заказчика с большими объёмами строим отдельную производственную линию

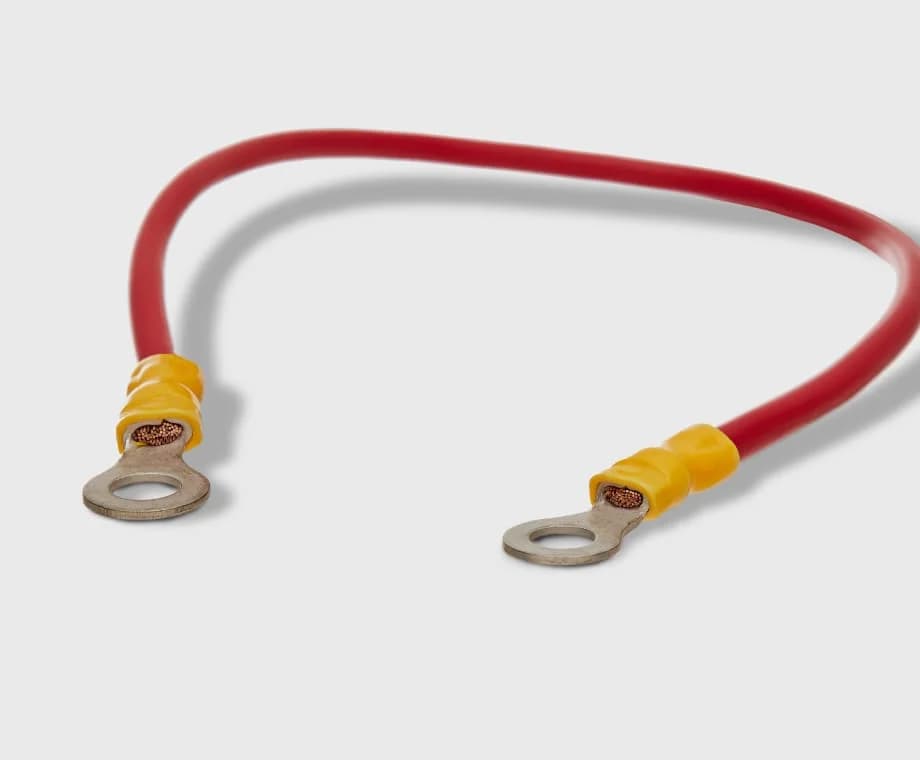

Опрессованные наконечники
Оконцевание кабелей для передачи большой мощности с токами до 200А. Используются как стандартные опрессовочные наконечники.
- ТИПЫ: КОЛЬЦЕВЫЕ (DIN 46235), ВИЛОЧНЫЕ, НОЖЕВЫЕ, ШТЫРЕВЫЕ
- МАТЕРИАЛ: МЕДЬ (ЛУЖЕНАЯ/НЕЛУЖЕНАЯ)
- СЕЧЕНИЕ: 2.5–75 ММ²
- ИЗОЛЯЦИЯ: PVC (ЦВЕТНАЯ), ТЕРМОУСАДКА С КЛЕЕМ
- ОБЖИМ: ГИДРАВЛИЧЕСКИЙ/ПНЕВМАТИЧЕСКИЙ ОБЖИМ
- МОЛДИНГИ: ПО СОГЛАСОВАНИЮ

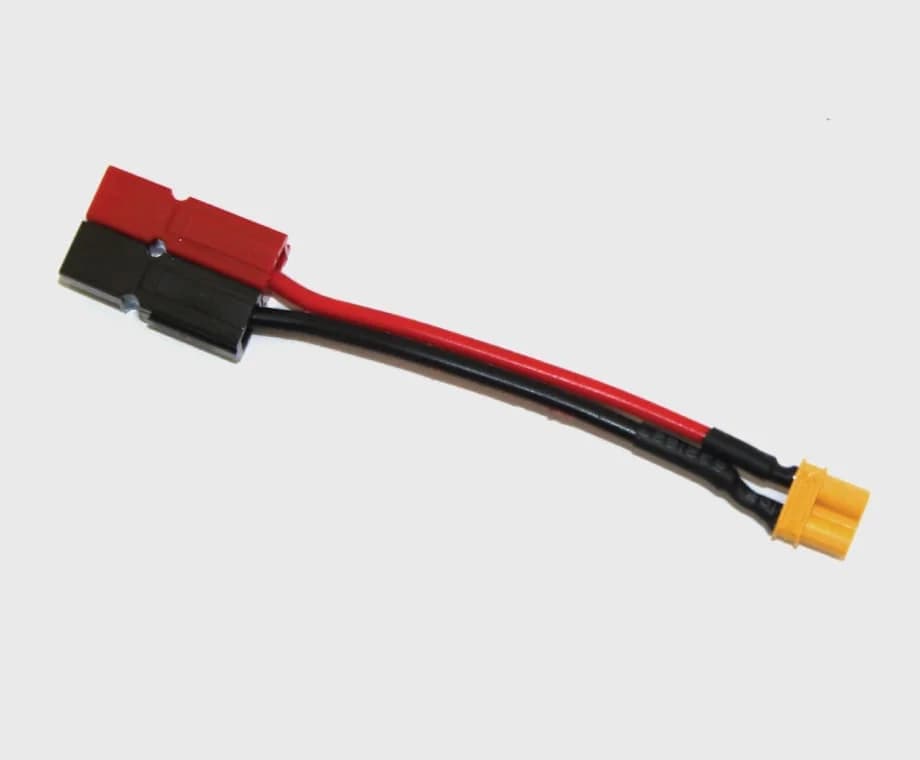

Однополюсные
Быстросъемные решения для силовых линий постоянного тока. Используются специализированые решение типа Anderson, Degson, включающие контакт в быстросъемном корпусе.
- ТОК: ДО 350 А
- НАПРЯЖЕНИЕ: ДО 1000 В
- КОРПУС: ТЕРМОСТОЙКИЙ ПЛАСТИК (PA66), РЕЗИНА
- ЗАЩИТА: ВОЗМОЖНО IP67/IP68
- МОЛДИНГИ: ПО СОГЛАСОВАНИЮ

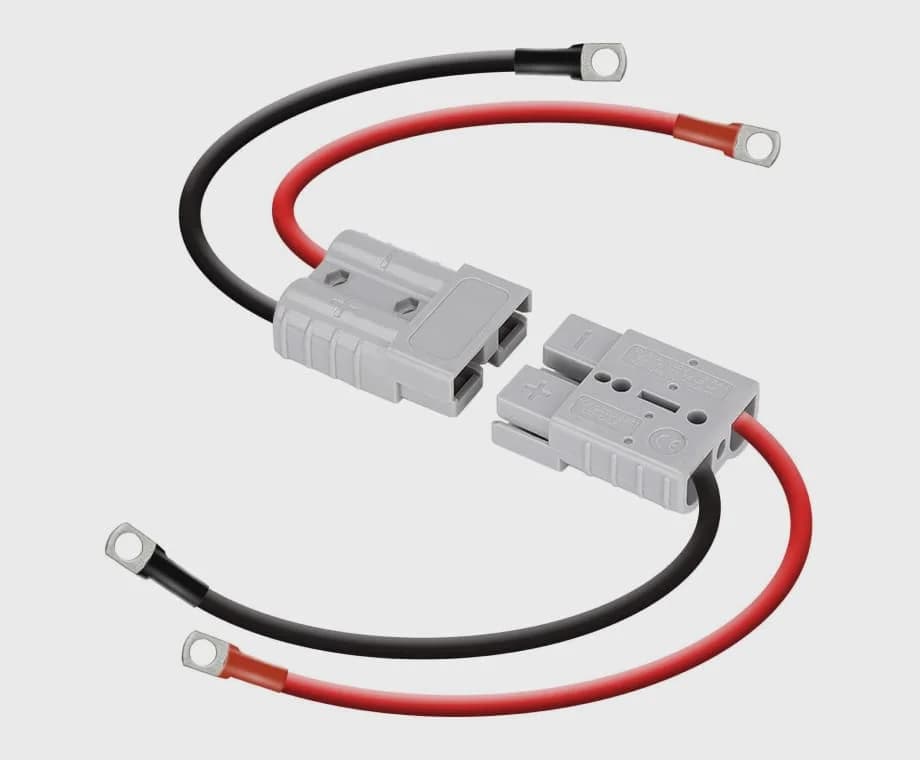

Rema / Anderson
Промышленные кабели для тяжелых условий эксплуатации, как тяговые батареи, резервное питание.
- СЕРИИ: ANDERSON SB®, POWERPOLE
- ТОК: 50–350 А
- ОСОБЕННОСТИ: САМОЗАПИРАЮЩИЕСЯ КОРПУСА, СОВМЕСТИМОСТЬ С МНОГОКОНТАКТНЫМИ СБОРКАМИ, УДАРОПРОЧНОСТЬ (IK09)
- ЦВЕТА: СТАНДАРТНАЯ МАРКИРОВКА ПОЛЮСОВ
XT, EC, T-plug
Специализированные коннекторы для электротранспорта, батарей с большими токами разряда >15C.ТИПЫ:
- XT60/XT90: ДЛЯ ДРОНОВ, МОДЕЛЕЙ (ДО 90 А)
- EC5/EC8: АККУМУЛЯТОРНЫЕ СБОРКИ (ДО 150 А)
- T-PLUG: КОМПАКТНЫЕ РЕШЕНИЯ (ДО 100 А)
- МАТЕРИАЛЫ: ТЕРМОСТОЙКИЙ НЕЙЛОН, ЛАТУННЫЕ КОНТАКТЫ
- ЗАЩИТА: ИСКРОБЕЗОПАСНОЕ ПОДКЛЮЧЕНИЕ

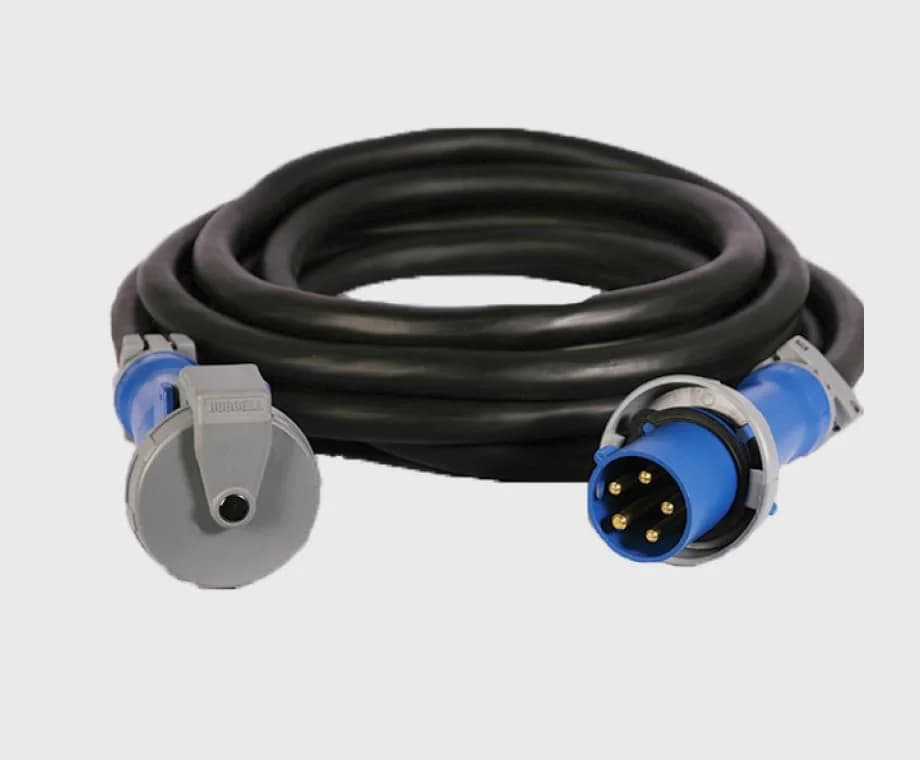

Другие
Изготовим нестандартные конфигурации под ваши требования.Для этого нам потребуется:
- ЧЕРТЕЖ И СХЕМА СОЕДИНЕНИЙ, СПЕЦИФИКАЦИЯ ИЛИ ОРИГИНАЛЬНЫЙ ПРОВОД С КОТОРОГО ПРОВЕДЕМ РЕИНЖИНИРИНГ
- КОЛИЧЕСТВО К ПРОИЗВОДСТВУ
- ПЛАН ПОСТАВОК
дополнительная информация
Готовые сборки
87 позиций. Купить готовую сборку можно в нашем интернет-магазине. Другие длины, разъёмы и кабели собираем под заказ.
Фильтры
Разъём 1
Разъём 2
Разъём 3
Ветвление
AWG
Ток, А
Длина
| Фото | Купить | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
нет фото | PWR.AS00-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемом XT30U-M и свободным концом зачищенным на 5мм | Под заказ | XT30U-M | Open-End | — | Прямое | 18AWG | 15/30 | 0,1 м | |
нет фото | PWR.BS00-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемом XT30U-F и свободным концом зачищенным на 5мм | Под заказ | XT30U-F | Open-End | — | Прямое | 18AWG | 15/30 | 0,1 м | |
нет фото | PWR.BS00A-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT30U-F и XT30U-M | Под заказ | XT30U-F | XT30U-M | — | Прямое | 18AWG | 15/30 | 0,1 м | |
нет фото | PWR.BS00B-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT30U-F и XT30U-F | Под заказ | XT30U-F | XT30U-F | — | Прямое | 18AWG | 15/30 | 0,1 м | |
нет фото | PWR.AS00A-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT30U-M и XT30U-M | Под заказ | XT30U-M | XT30U-M | — | Прямое | 18AWG | 15/30 | 0,1 м | |
нет фото | PWR.CS00-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемом XT60-M и свободным концом зачищенным на 5мм | Под заказ | XT60-M | Open-End | — | Прямое | 12AWG | 30/60 | 0,1 м | |
нет фото | PWR.DS00-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемом XT60-F и свободным концом зачищенным на 5мм | Под заказ | XT60-F | Open-End | — | Прямое | 12AWG | 30/60 | 0,1 м | |
нет фото | PWR.DS00C-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT60-F и XT60-M | Под заказ | XT60-F | XT60-M | — | Прямое | 12AWG | 30/60 | 0,1 м | |
нет фото | PWR.DS00D-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT60-F и XT60-F | Под заказ | XT60-F | XT60-F | — | Прямое | 12AWG | 30/60 | 0,1 м | |
нет фото | PWR.CS00C-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT60-M и XT60-M | Под заказ | XT60-M | XT60-M | — | Прямое | 12AWG | 30/60 | 0,1 м | |
нет фото | PWR.ES00-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемом XT60H-M и свободным концом зачищенным на 5мм | Под заказ | XT60H-M | Open-End | — | Прямое | 12AWG | 30/60 | 0,1 м | |
нет фото | PWR.FS00-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемом XT60H-F и свободным концом зачищенным на 5мм | Под заказ | XT60H-F | Open-End | — | Прямое | 12AWG | 30/60 | 0,1 м | |
нет фото | PWR.FS00E-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT60H-F и XT60H-M | Под заказ | XT60H-F | XT60H-M | — | Прямое | 12AWG | 30/60 | 0,1 м | |
нет фото | PWR.FS00F-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT60H-F и XT60H-F | Под заказ | XT60H-F | XT60H-F | — | Прямое | 12AWG | 30/60 | 0,1 м | |
нет фото | PWR.ES00E-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT60H-M и XT60H-M | Под заказ | XT60H-M | XT60H-M | — | Прямое | 12AWG | 30/60 | 0,1 м | |
нет фото | PWR.GS00-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемом XT90HW-M и свободным концом зачищенным на 5мм | Под заказ | XT90HW-M | Open-End | — | Прямое | 10AWG | 40/90 | 0,1 м | |
нет фото | PWR.HS00-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемом XT90HW-F и свободным концом зачищенным на 5мм | Под заказ | XT90HW-F | Open-End | — | Прямое | 10AWG | 40/90 | 0,1 м | |
нет фото | PWR.HS00G-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT90HW-F и XT90HW-M | Под заказ | XT90HW-F | XT90HW-M | — | Прямое | 10AWG | 40/90 | 0,1 м | |
нет фото | PWR.HS00H-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT90HW-F и XT90HW-F | Под заказ | XT90HW-F | XT90HW-F | — | Прямое | 10AWG | 40/90 | 0,1 м | |
нет фото | PWR.GS00G-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT90HW-M и XT90HW-M | Под заказ | XT90HW-M | XT90HW-M | — | Прямое | 10AWG | 40/90 | 0,1 м | |
нет фото | PWR.IS00-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемом XT90H-M и свободным концом зачищенным на 5мм | Под заказ | XT90H-M | Open-End | — | Прямое | 10AWG | 40/90 | 0,1 м | |
нет фото | PWR.JS00-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемом XT90H-F и свободным концом зачищенным на 5мм | Под заказ | XT90H-F | Open-End | — | Прямое | 10AWG | 40/90 | 0,1 м | |
нет фото | PWR.JS00I-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT90H-F и XT90H-M | Под заказ | XT90H-F | XT90H-M | — | Прямое | 10AWG | 40/90 | 0,1 м | |
нет фото | PWR.JS00J-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT90H-F и XT90H-F | Под заказ | XT90H-F | XT90H-F | — | Прямое | 10AWG | 40/90 | 0,1 м | |
нет фото | PWR.IS00I-100 ООО «ЗЭП ФРАКСИС» Кабельная сборка длиной 100мм с разъемами XT90H-M и XT90H-M | Под заказ | XT90H-M | XT90H-M | — | Прямое | 10AWG | 40/90 | 0,1 м |
