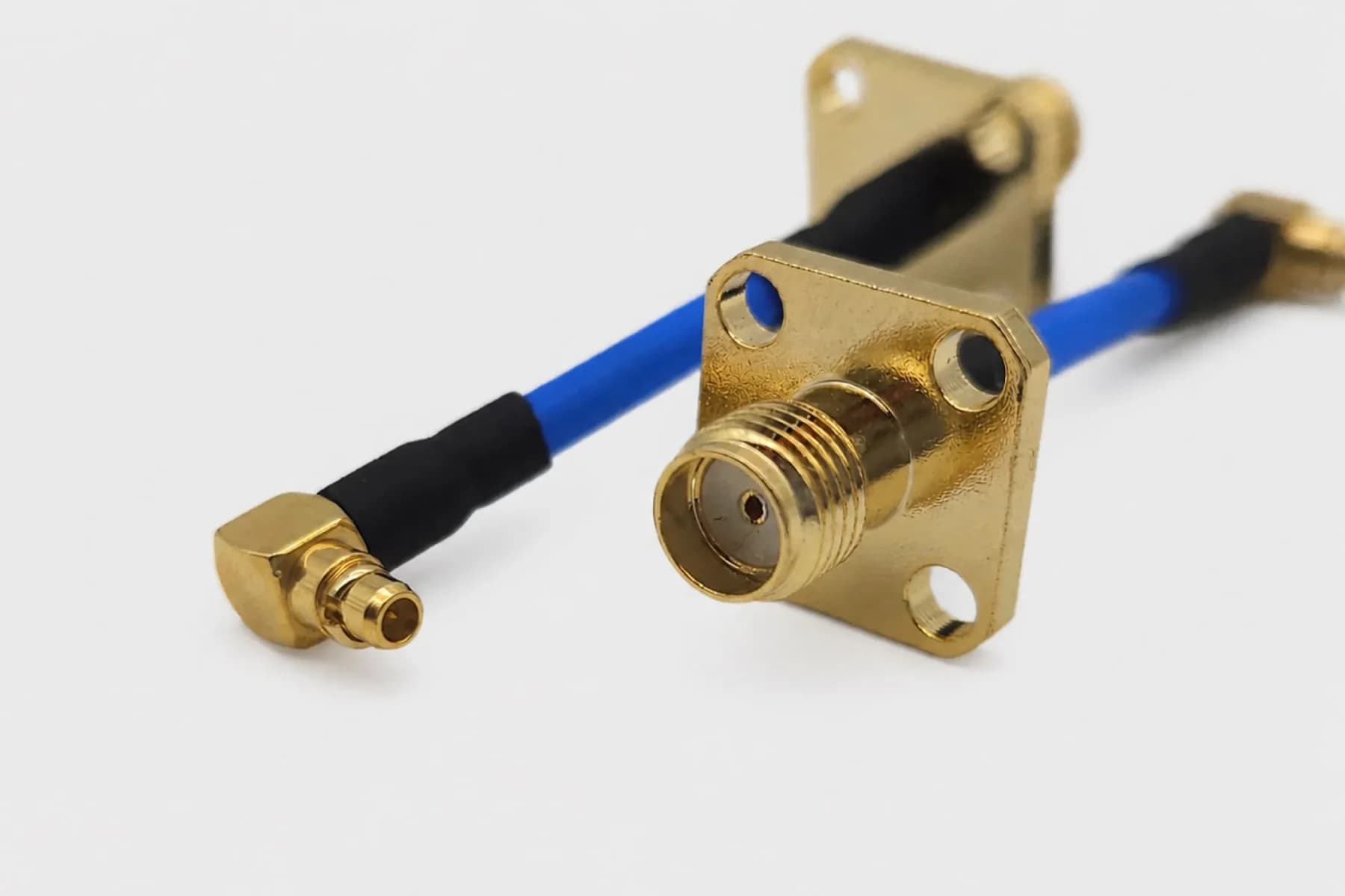

Коаксиальные кабельные сборки 50 Ом: SMA, N, BNC
~10 000 — для проводов с разъемами SMA-SMA / SMA-N

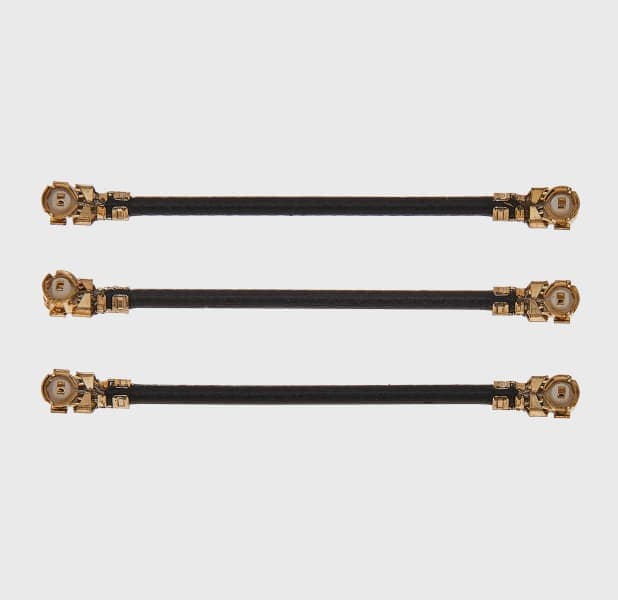

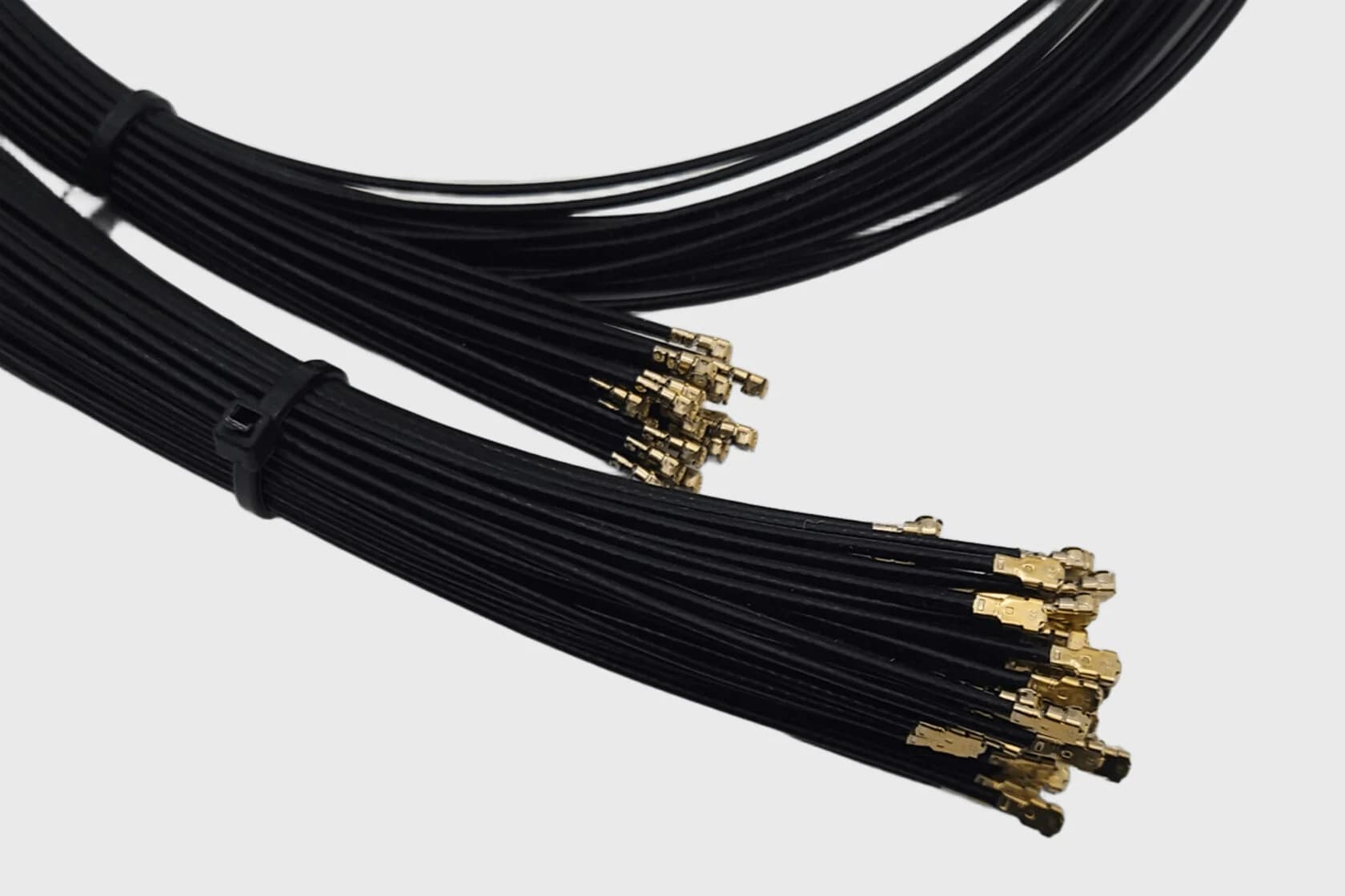

~200 000 — для проводов типа U. fl — Ufl или MHF1-MHF4
Под заказчика с большими объемами строим отдельную производственную линию
Готовые сборки
349 позиций. Купить готовую сборку можно в нашем интернет-магазине. Другие длины, разъёмы и кабели собираем под заказ.
Разъём 1
Пол 1
Угол 1
Разъём 2
Пол 2
Угол 2
Кабель
Серия разъёма
Второй конец
Длина

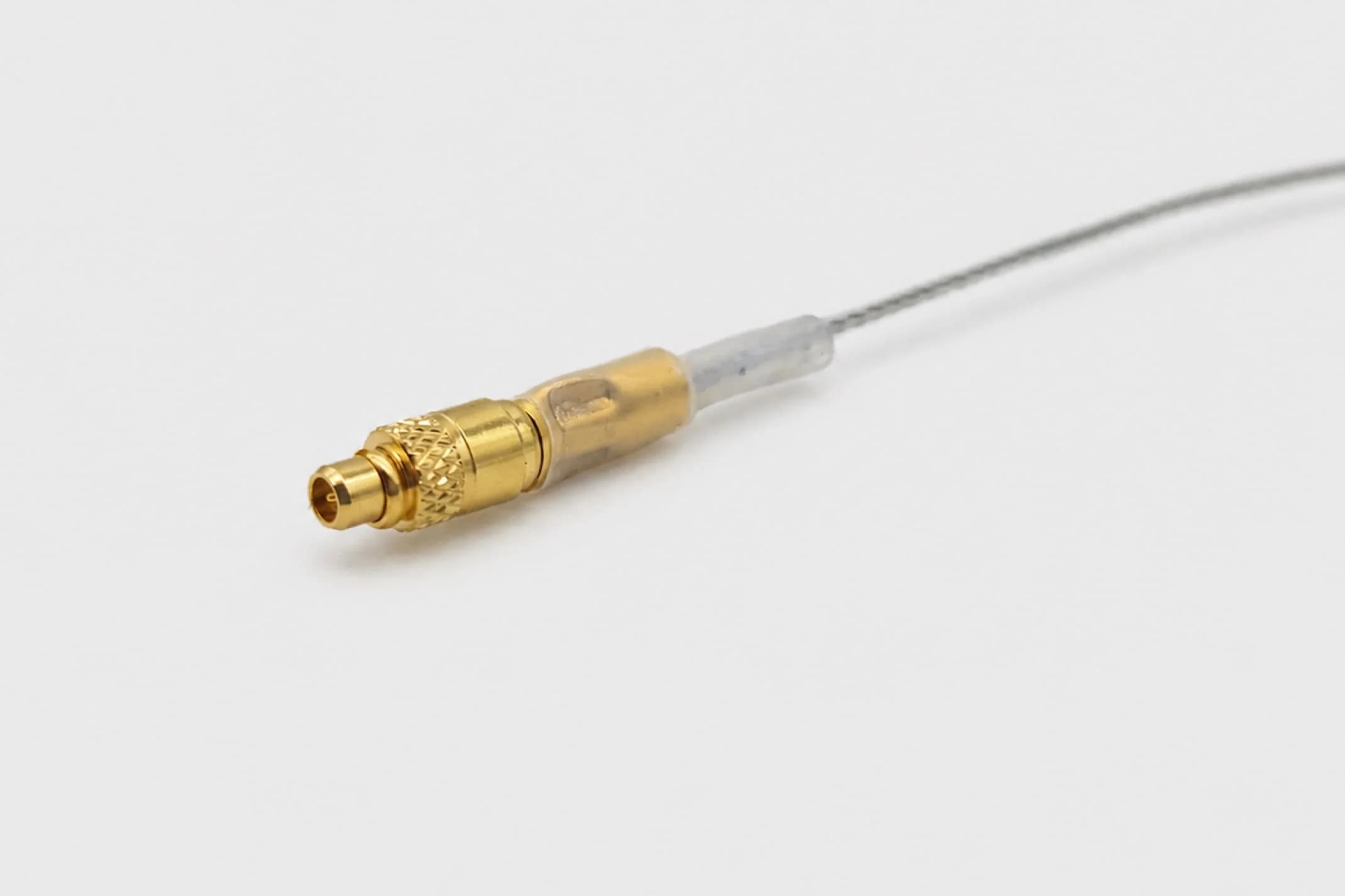

| Фото | Купить | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 | F.CX067067.MaF-316-0,1 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male угловой - MCX female на кабеле RG316 0,1м | В наличии | В магазин | MCX | male | угловой | MCX | female | прямой | RG316 | — | — | — | — | — | 0,1 м |
 | F.CX067067.MaF-316-0,2 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male угловой - MCX female на кабеле RG316 0,2м | В наличии | В магазин | MCX | male | угловой | MCX | female | прямой | RG316 | — | — | — | — | — | 0,2 м |
 | F.CX067067.MaF-316-0,5 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male угловой - MCX female на кабеле RG316 0,5м | В наличии | В магазин | MCX | male | угловой | MCX | female | прямой | RG316 | — | — | — | — | — | 0,5 м |
 | F.CX067067.MaF-316-1 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male угловой - MCX female на кабеле RG316 1м | В наличии | В магазин | MCX | male | угловой | MCX | female | прямой | RG316 | — | — | — | — | — | 1 м |
 | F.CX067067.MaF-316-2 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male угловой - MCX female на кабеле RG316 2м | В наличии | В магазин | MCX | male | угловой | MCX | female | прямой | RG316 | — | — | — | — | — | 2 м |
 | F.CX067067.MF-316-0,1 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX female на кабеле RG316 0,1м | В наличии | В магазин | MCX | male | прямой | MCX | female | прямой | RG316 | — | — | — | — | — | 0,1 м |
 | F.CX067067.MF-316-0,2 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX female на кабеле RG316 0,2м | В наличии | В магазин | MCX | male | прямой | MCX | female | прямой | RG316 | — | — | — | — | — | 0,2 м |
 | F.CX067067.MF-316-0,5 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX female на кабеле RG316 0,5м | В наличии | В магазин | MCX | male | прямой | MCX | female | прямой | RG316 | — | — | — | — | — | 0,5 м |
 | F.CX067067.MF-316-1 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX female на кабеле RG316 1м | В наличии | В магазин | MCX | male | прямой | MCX | female | прямой | RG316 | — | — | — | — | — | 1 м |
 | F.CX067067.MF-316-2 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX female на кабеле RG316 2м | В наличии | В магазин | MCX | male | прямой | MCX | female | прямой | RG316 | — | — | — | — | — | 2 м |
 | F.CX067067.MFa-316-0,1 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX female угловой на кабеле RG316 0,1м | В наличии | В магазин | MCX | male | прямой | MCX | female | угловой | RG316 | — | — | — | — | — | 0,1 м |
 | F.CX067067.MFa-316-0,2 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX female угловой на кабеле RG316 0,2м | В наличии | В магазин | MCX | male | прямой | MCX | female | угловой | RG316 | — | — | — | — | — | 0,2 м |
 | F.CX067067.MFa-316-0,5 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX female угловой на кабеле RG316 0,5м | В наличии | В магазин | MCX | male | прямой | MCX | female | угловой | RG316 | — | — | — | — | — | 0,5 м |
 | F.CX067067.MFa-316-1 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX female угловой на кабеле RG316 1м | В наличии | В магазин | MCX | male | прямой | MCX | female | угловой | RG316 | — | — | — | — | — | 1 м |
 | F.CX067067.MFa-316-2 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX female угловой на кабеле RG316 2м | В наличии | В магазин | MCX | male | прямой | MCX | female | угловой | RG316 | — | — | — | — | — | 2 м |
 | F.CX067067.MM-316-0,1 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX male на кабеле RG316 0,1м | В наличии | В магазин | MCX | male | прямой | MCX | male | прямой | RG316 | — | — | — | — | — | 0,1 м |
 | F.CX067067.MM-316-0,2 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX male на кабеле RG316 0,2м | В наличии | В магазин | MCX | male | прямой | MCX | male | прямой | RG316 | — | — | — | — | — | 0,2 м |
 | F.CX067067.MM-316-0,5 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX male на кабеле RG316 0,5м | В наличии | В магазин | MCX | male | прямой | MCX | male | прямой | RG316 | — | — | — | — | — | 0,5 м |
 | F.CX067067.MM-316-1 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX male на кабеле RG316 1м | В наличии | В магазин | MCX | male | прямой | MCX | male | прямой | RG316 | — | — | — | — | — | 1 м |
 | F.CX067067.MM-316-2 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MCX male на кабеле RG316 2м | В наличии | В магазин | MCX | male | прямой | MCX | male | прямой | RG316 | — | — | — | — | — | 2 м |
 | F.CX067078.MM-316-0,1 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MMCX male на кабеле RG316 0,1м | В наличии | В магазин | MCX | male | прямой | MMCX | male | прямой | RG316 | — | — | — | — | — | 0,1 м |
 | F.CX067078.MM-316-0,2 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MMCX male на кабеле RG316 0,2м | В наличии | В магазин | MCX | male | прямой | MMCX | male | прямой | RG316 | — | — | — | — | — | 0,2 м |
 | F.CX067078.MM-316-0,5 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MMCX male на кабеле RG316 0,5м | В наличии | В магазин | MCX | male | прямой | MMCX | male | прямой | RG316 | — | — | — | — | — | 0,5 м |
 | F.CX067078.MM-316-1 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MMCX male на кабеле RG316 1м | В наличии | В магазин | MCX | male | прямой | MMCX | male | прямой | RG316 | — | — | — | — | — | 1 м |
 | F.CX067078.MM-316-2 ООО «ЗЭП ФРАКСИС» Кабельная сборка MCX male - MMCX male на кабеле RG316 2м | В наличии | В магазин | MCX | male | прямой | MMCX | male | прямой | RG316 | — | — | — | — | — | 2 м |
Характеристики продукции
- Волновое сопротивление
- 50 Ом
- Диапазон частот
- 0–6 ГГц, 0-18ГГц, 0-27ГГц, 0-40ГГц
- Внешний диаметр
- 0,81–15 мм, другие по согласованию
- Оболочка провода
- PVC, XLPE, ETFE, FEP
- Длины
- типовые от 35мм до 15м. Прочие по согласованию
- Стандарты проводов
- RG, LMR, D-FB, ГОСТ, MIL

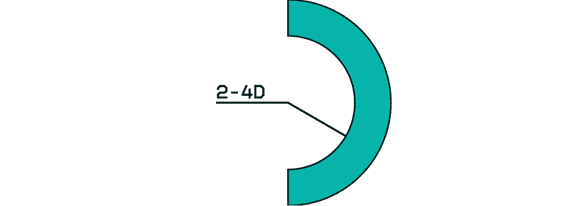

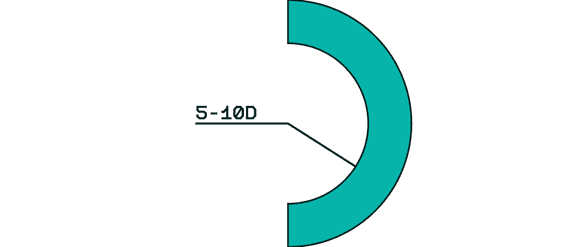

- Гибкость

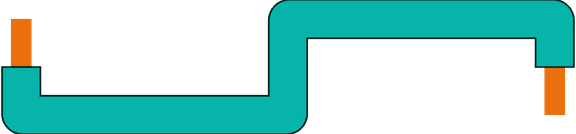

- гибкая, сверхгибкая, полужесткие
- Молдинги
- по запросу
- Производство комплектующих
- Россий, Китай, Европа, США, Япония
- Производство конечной продукции
- Россия, Москва, ООО ЗЭП «ФРАКСИС»
Есть возможности вносить широкой спектр модификаций: молдинги, подбор характеристик провода и соединители под условия эксплуатации и применения, лабораторные испытания. Долгосрочные поставки по Договору.
Схемы и исполнения
Многослойная обработка
исполнения кабелей
Маркировка
Электрические и механические свойства
электрические свойства
Механические свойства

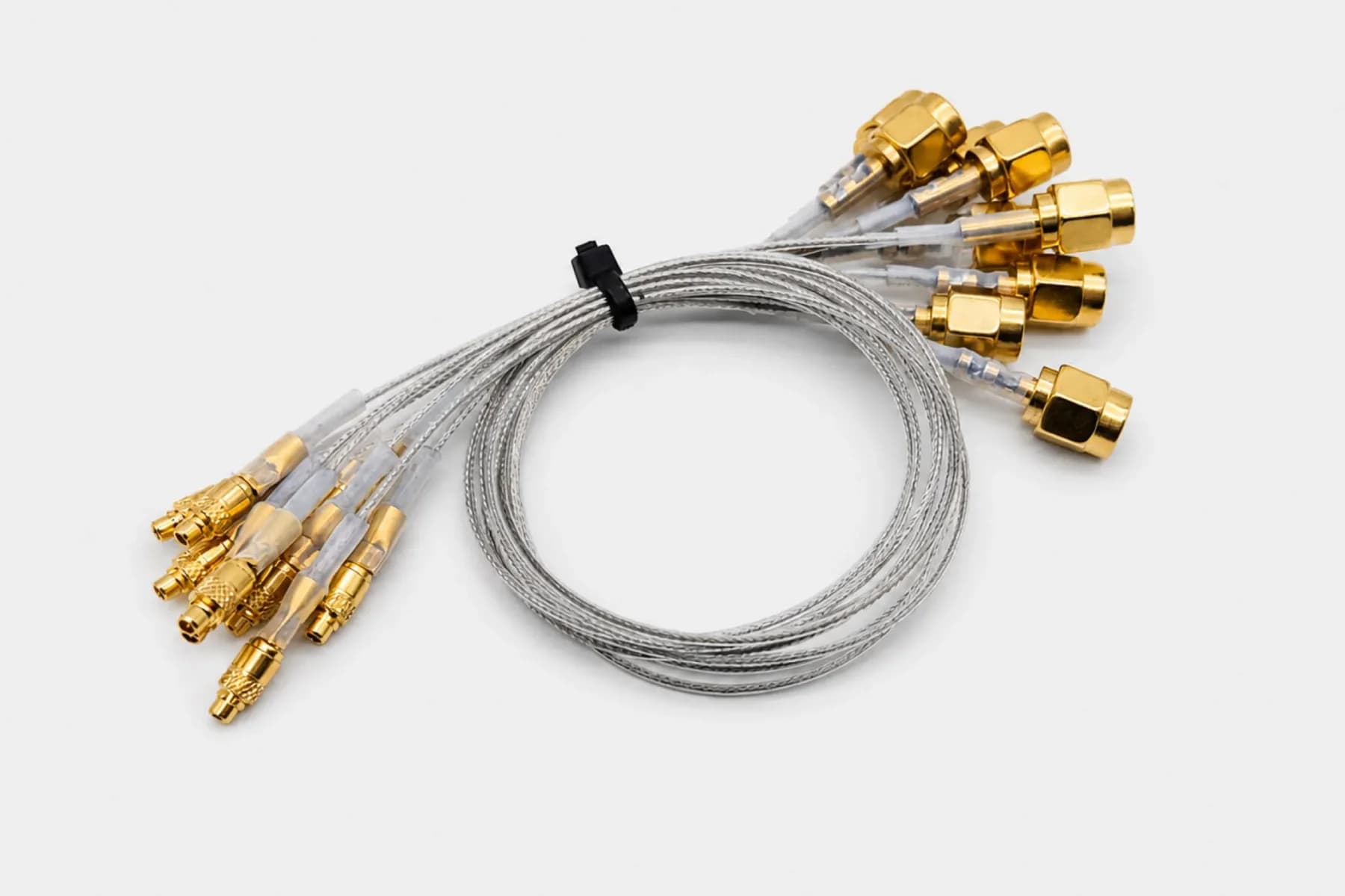

Галерея
1 / 54| Модель | Основные соединители | Диаметр, мм | Диапазон частот |
|---|---|---|---|
| RG-8 | UHF, N, TNC, BNC, SMA, 7/16 | 10,3 | до 4 ГГц |
| LMR-400 | UHF, N, TNC, BNC, SMA, 7/16 | 10,3 | до 6 ГГц |
| LMR-300 | SMA, SMB, N, TNC, BNC, N, UHF, QMA | 7,6 | до 6 ГГц |
| LMR-240 | SMA, SMB, N, TNC, BNC, N, UHF, QMA | 6,1 | до 6 ГГц |
| LMR-200 | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, N, UHF | 4,95 | до 6 ГГц |
| LMR-100 | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, N, UHF | 2,79 | до 18 ГГц |
| RG-213 | UHF, N, TNC, BNC, SMA, 7/16 | 10,3 | до 3 ГГц |
| LMR-195 | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, N, UHF | 4,95 | до 6 ГГц |
| RG-58 | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, N, UHF | 4,95 | до 3 ГГц |
| RG-174 | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, N, UHF | 2,8 | до 3 ГГц |
| RG-213/U | UHF, N, TNC, BNC, SMA, 7/16 | 10,3 | до 3 ГГц |
| RG-214/U | UHF, N, TNC, BNC, SMA, 7/16 | 10,8 | до 3 ГГц |
| RG-405 | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, N, UHF | 2,16 | до 67 ГГц |
| RG-218/U | LC, NH, NE, NP, SMA, N, TNC | 22,1 | до 1 ГГц |
| RG-174/U | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, N, UHF | 2,8 | до 3 ГГц |
| RG-188 Single shld | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, N, UHF | 2,5 | до 3 ГГц |
| RG-316 | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, N, UHF | 2,5 | до 3 ГГц |
| RG-188 Double shld | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, N, UHF | 2,5 | до 10 ГГц |
| LMR-600 | UHF, N, TNC, BNC, SMA, 7/16 | 15,5 | до 6 ГГц |
| LMR-900 | 7/8, 7/16, N | 22,9 | до 6 ГГц |
| RG-402 | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, N, UHF | 3,58 | до 33 ГГц |
| RG-316/U | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, N, UHF | 2,5 | до 3 ГГц |
| RG-400 | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, N, UHF | 4,95 | до 12.4 ГГц |
| RG-142 | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, N, UHF | 4,95 | до 3 ГГц |
| RG-223 | SMA, SMB, MCX, N, FAKRA, TNC, BNC, N, UHF, QMA | 5,5 | до 12.4 ГГц |
| SC-086 (Криогеника) | SMA, SMP, K-коннекторы | 2,18 | 110-150 ГГц |
| SC-041 (Криогеника) | SMA, SMP, K-коннекторы | 1,04 | 110-150 ГГц |
| RG0.81 | U.FL, W.FL, MHF | 0.81 | до 6 ГГц |
| RG0.95 | U.FL, W.FL | 0.95 | до 6 ГГц |
| RG1.13 | MMCX, U.FL, W.FL, IPEX1, IPEX4, MHF, SMA, SMB, MCX | 1,13 | до 6 ГГц |
| RG1.32 | MMCX, U.FL, W.FL, H.FL, IPEX1, IPEX4, MHF, SMA, SMB, MCX | 1,32 | до 6 ГГц |
| RG1.37 | MMCX, U.FL, W.FL, H.FL, IPEX1, IPEX4, MHF, SMA, SMB, MCX | 1,37 | до 6 ГГц |
| RG1.48 | H.FL, U.FL, MMCX | 1.48 | до 6 ГГц |
| "Flexible Brands High Frequency" | MMCX, 3.95, 2.92, 2.4, 1.85 | 0,33 to 5,5 | до 100 ГГц |
| "Flexible Brands High Frequency" | MMCX, 3.95, 2.92, 2.4, 1.85 | 0,33 to 5,5 | до 154 ГГц |
| "Flexible Brands High Frequency" | MMCX, 3.95, 2.92, 2.4, 1.85 | 0,33 to 5,5 | до 392 ГГц |
| H155 PE | UHF, N, TNC, BNC, SMA, 7/16 | 5,4 | до 6 ГГц |
| RG-393/U | UHF, N, TNC, BNC, SMA, 7/16 | 9,9 | 11 ГГц |
| RG-225 A/U | UHF, N, TNC, BNC, SMA, 7/16 | 10,9 | 6 ГГц |
| РК 50-2-12 | BNC, N, SMA | 5,0 | до 3 ГГц |
| РК 50-3-22 | BNC, TNC, N | 6,2 | до 10 ГГц |
| РК 50-7-313 | BNC, TNC, N, SMA | 10,0 | до 6 ГГц |
| LMR-500 | UHF, N, TNC, BNC, SMA, 7/16 | 12,7 | до 6 ГГц |
| 3D-FB | SMA, MCX, MMCX, BNC, N-Type, TNC | 5.40 | До 3 ГГц |
| 4D-FB | SMA, MCX, MMCX, BNC, N-Type, TNC | 6.10 | До 3 ГГц |
| 5D-FB | SMA, BNC, N-Type, TNC, 7/16 | 7.50 | до 6 ГГц |
| 7D-FB | BNC, N-Type, TNC, 7/16 | 9.80 | до 6 ГГц |
| 8D-FB | BNC, N-Type, 7/16 , 4.3-10 | 10.60 | до 6 ГГц |
| 9D-FB | N-Type, 7/16 , 4.3-10 | 12.60 | до 6 ГГц |
| 10D-FB | N-Type, 7/16 , 4.3-10 | 13.00 | до 6 ГГц |
| 12D-FB | N-Type, 7/16 , 4.3-10 | 15.60 | до 6 ГГц |
Коаксиальные сборки 50 Ом: что учесть при заказе
ООО «ЗЭП «ФРАКСИС» производит коаксиальные кабельные сборки 50 Ом для задач, где важны стабильные электрические параметры и точное соответствие техническому заданию. Такие кабели применяются для передачи информации и аналогового сигнала, в том числе при монтаже в стеснённых пространствах.
Сборки с какими разъёмами заказывают чаще
Сборка 50 Ом — отрезок кабеля нужной длины с разъёмами на концах. Сочетание разъёмов и марку кабеля подбираем под задачу: ниже те, что заказывают чаще остального.
| Сборка | Кабель и применение |
|---|---|
| SMA male — SMA male | RG-58, RG-316 — стенды, измерительные тракты, соединения между приборами |

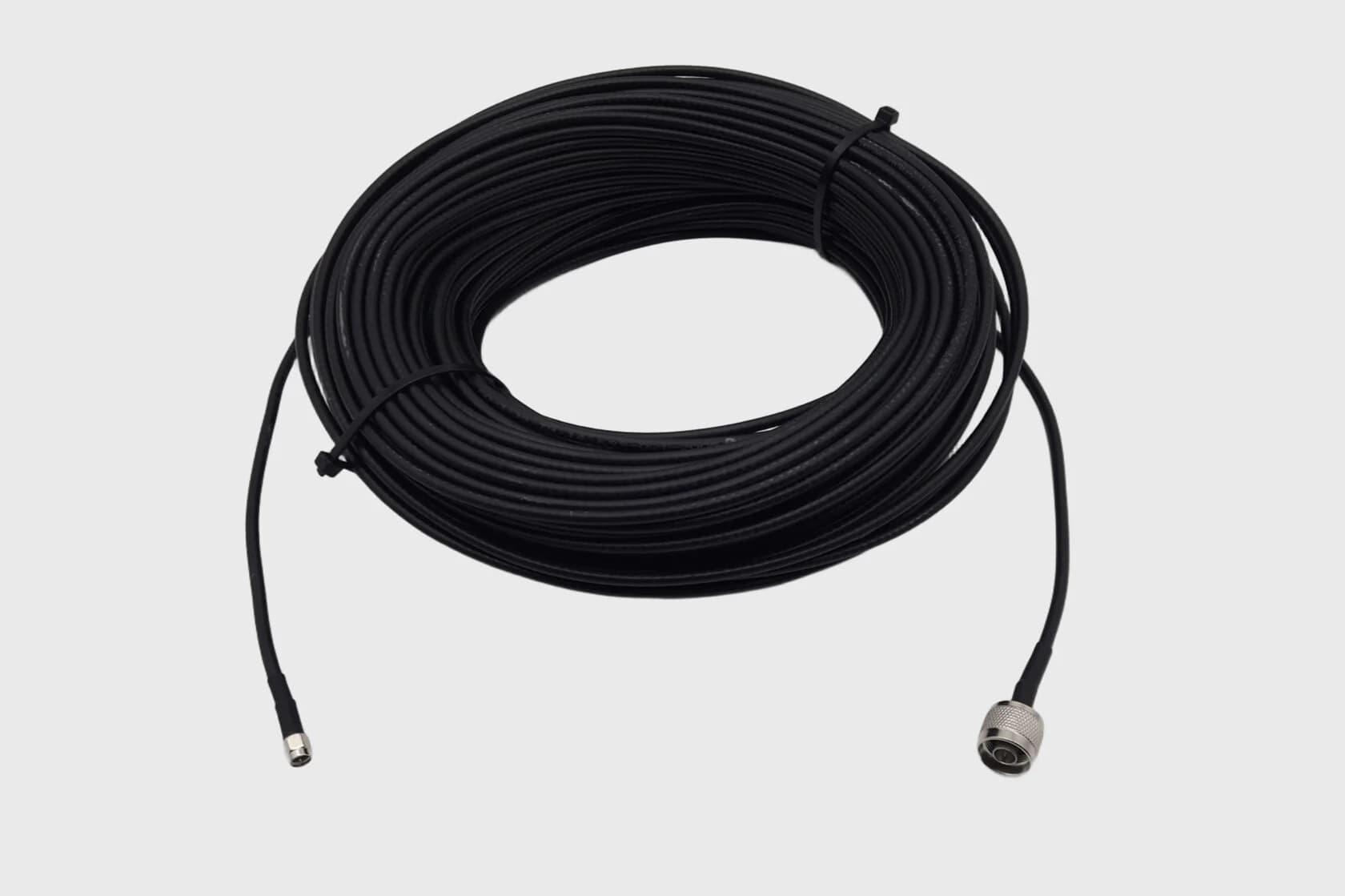

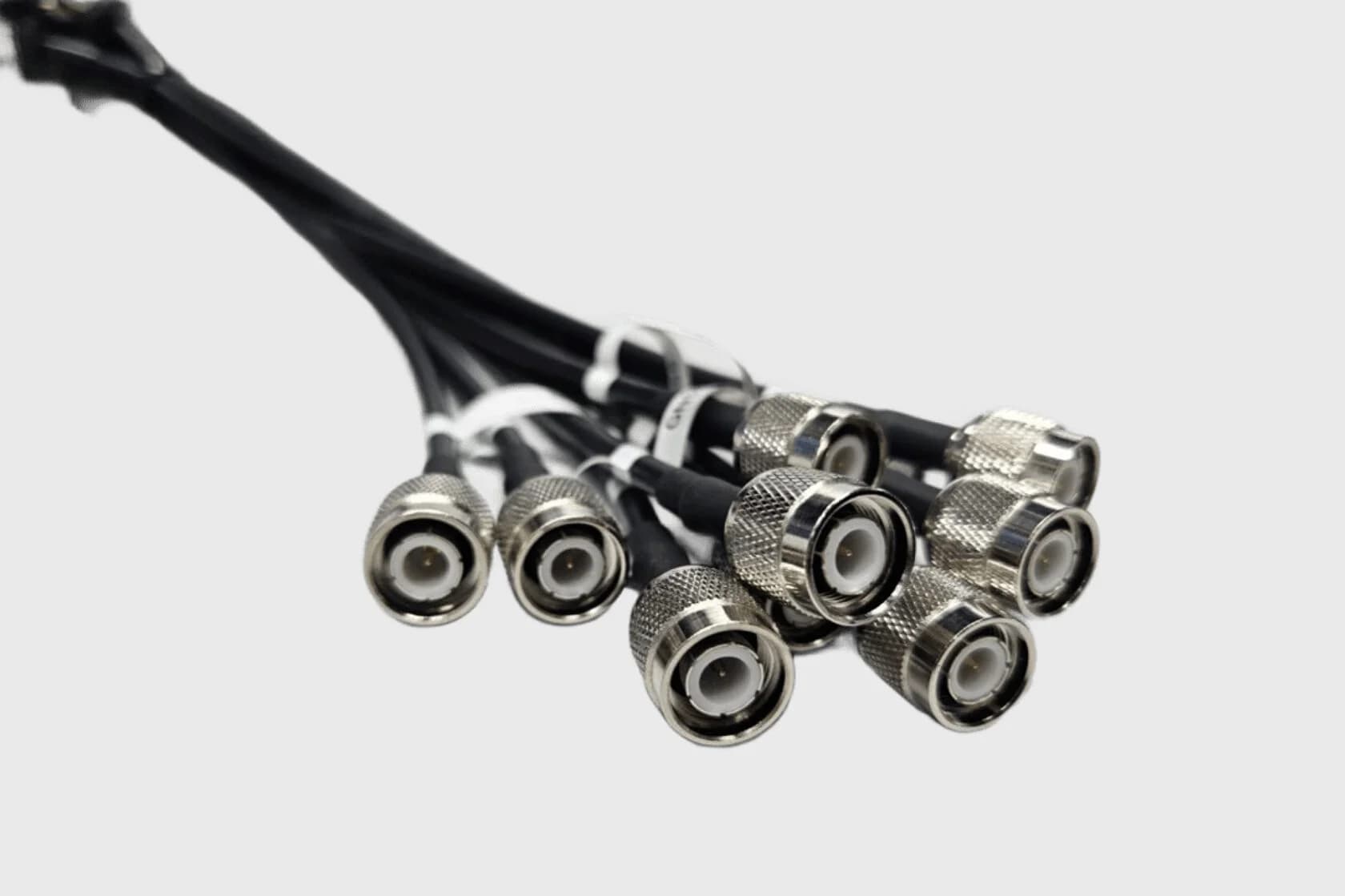

| SMA male — N male | RG-58, 5D-FB — подключение антенн и усилителей к приборному тракту |
| N male — N male | 5D-FB, RG-213 — фидерные тракты, базовые станции, магистральные линии |
| SMA male — BNC male | RG-58 — лабораторные и стендовые линии, осциллографы |
| N male — TNC male | 5D-FB — подвижные и вибронагруженные подключения |

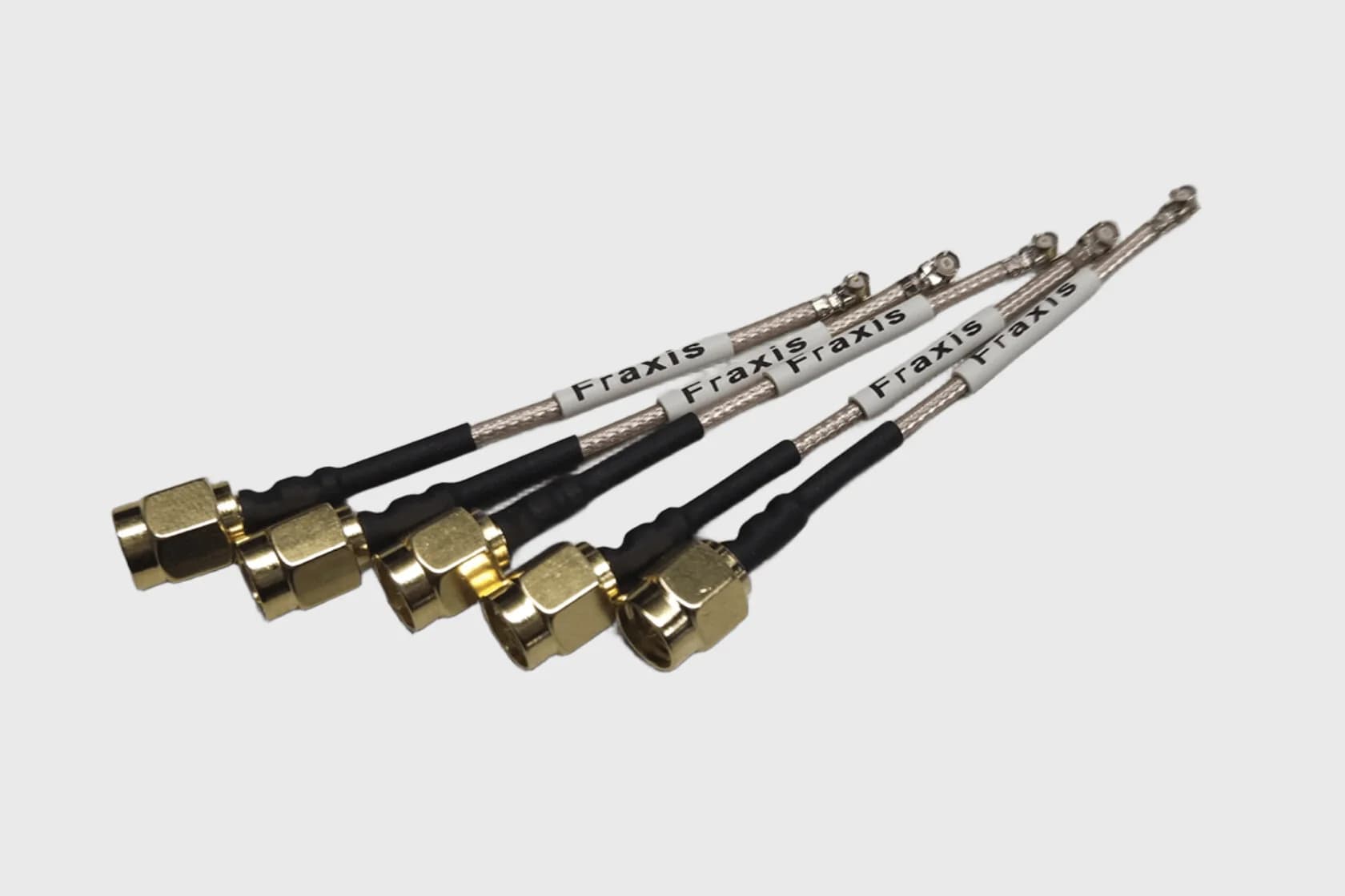

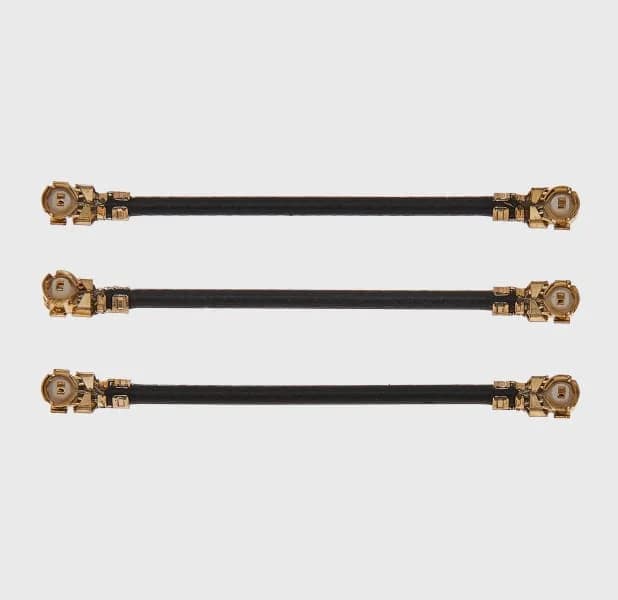

| U.FL — SMA male | Кабель 1,13 мм, RG-174 — модули связи, антенны внутри приборов |
Длина любая: типовые 0,5, 1, 2, 3, 5, 10 и 15 м, минимальная 35 мм. Несимметричные сочетания и нестандартные длины собираем по вашему заданию.
Кабельная сборка SMA male, SMA female, RP-SMA — в чём разница?

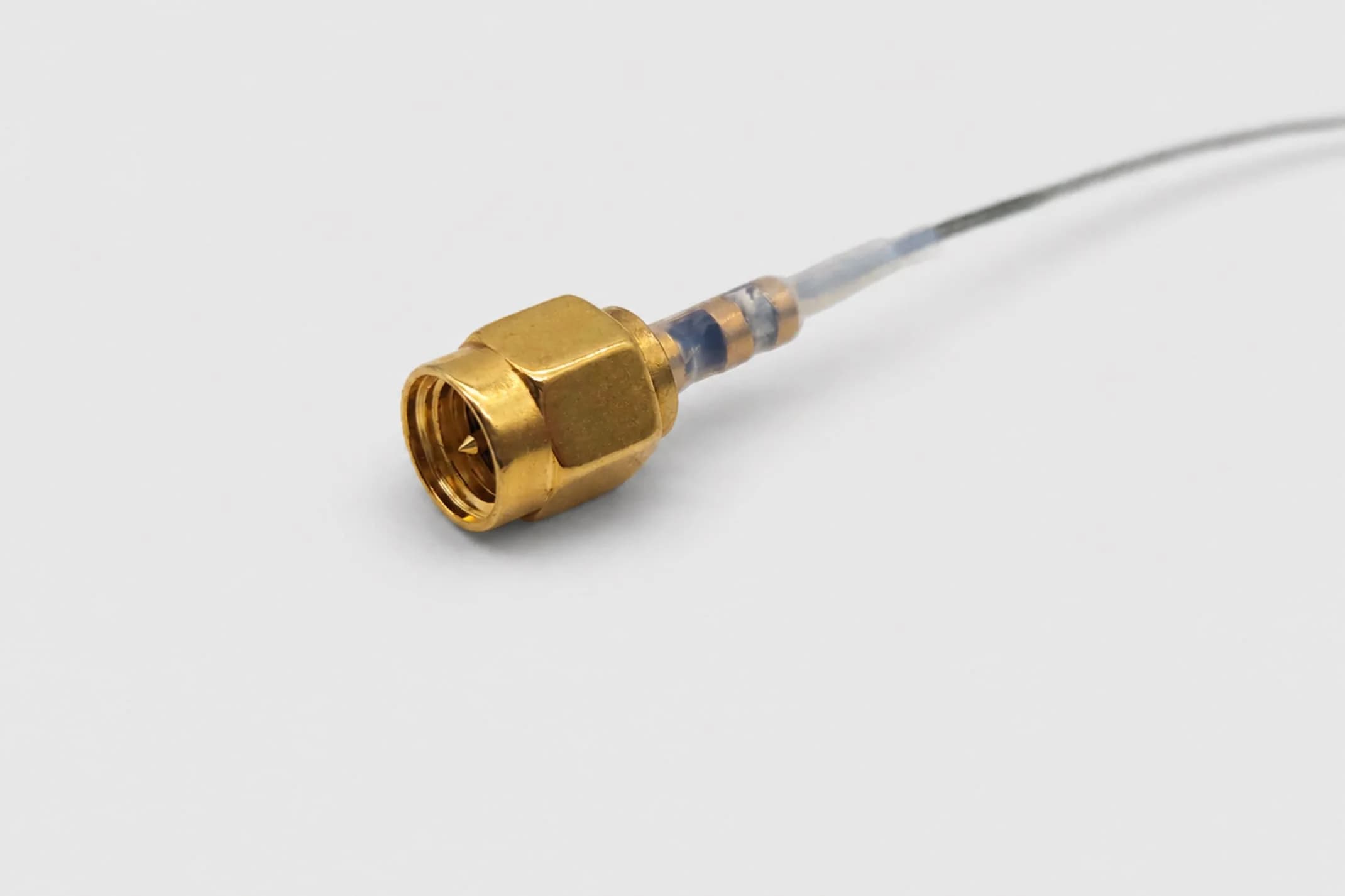

У SMA male (вилка) центральный штырь и накидная гайка с внутренней резьбой, у SMA female (розетка) — гнездо и внешняя резьба. В RP-SMA (reverse polarity) пол центрального контакта обратный: вилка с гнездом, розетка со штырём — такие стоят на антеннах Wi-Fi-оборудования. SMA и RP-SMA механически свинчиваются, но контакта между ними нет, поэтому перед заказом проверьте разъём на ответной стороне.

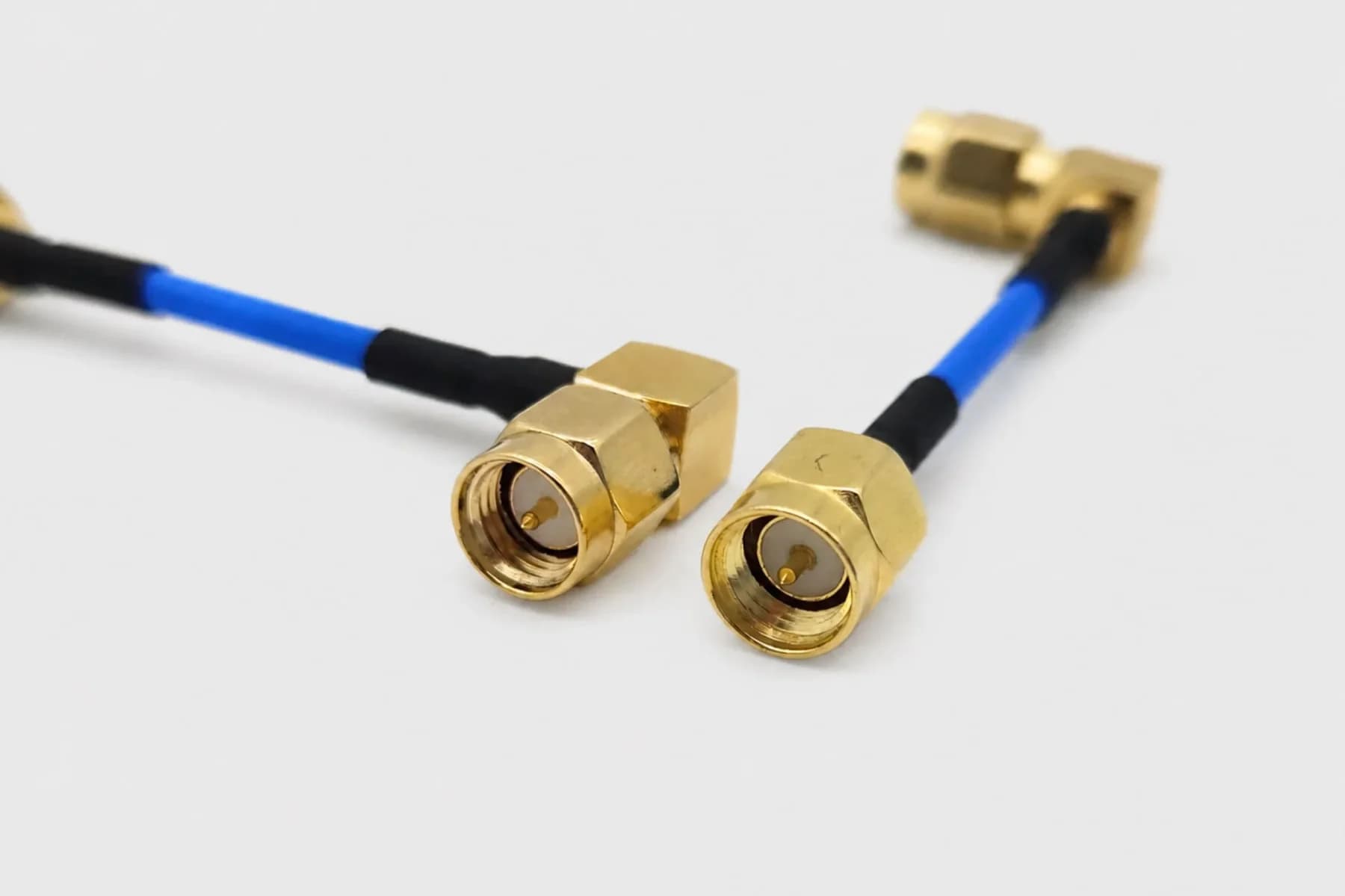

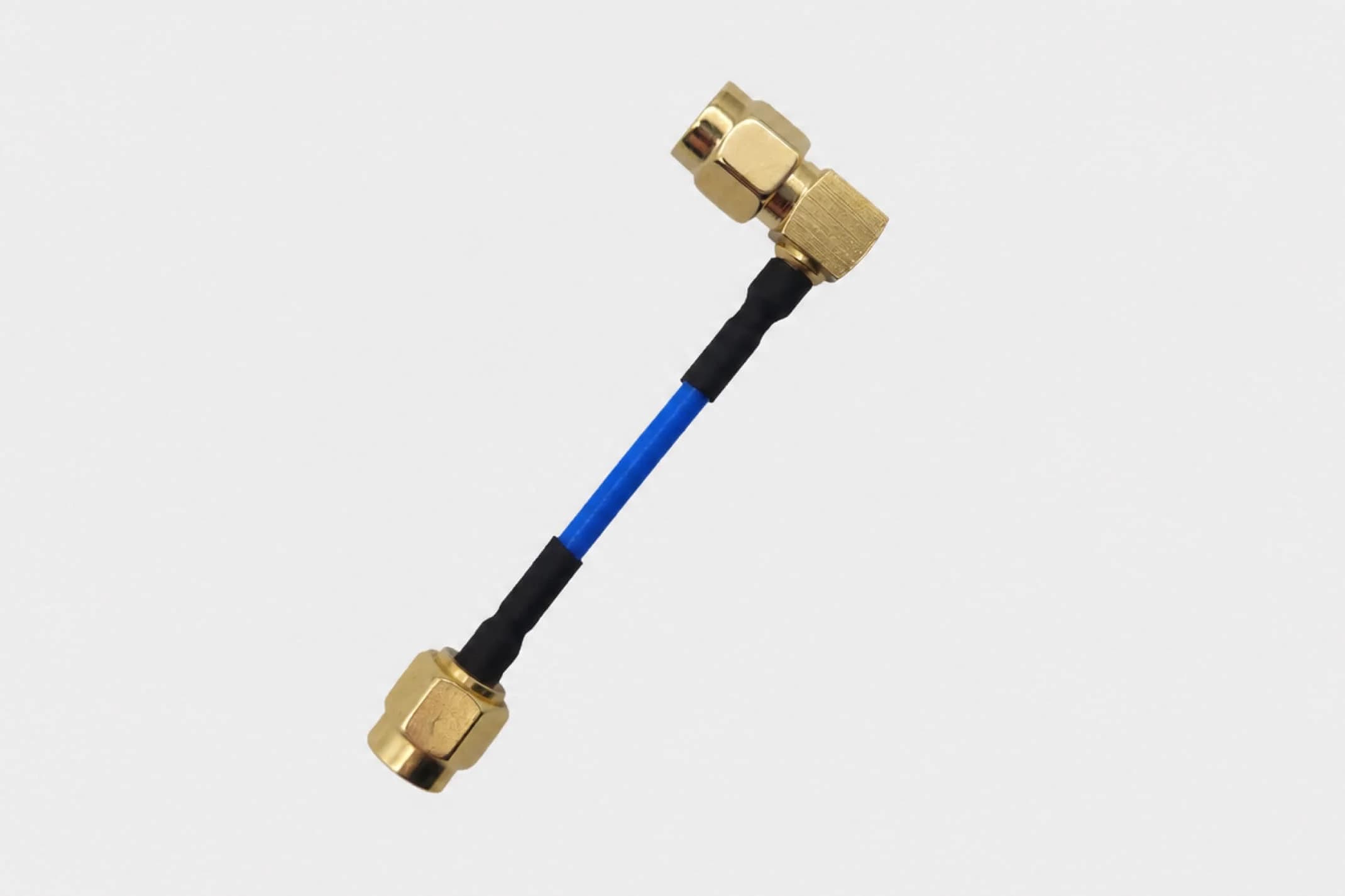

- кабельная сборка SMA male — SMA male
- SMA male — SMA female (удлинитель)
- RP-SMA male — RP-SMA female

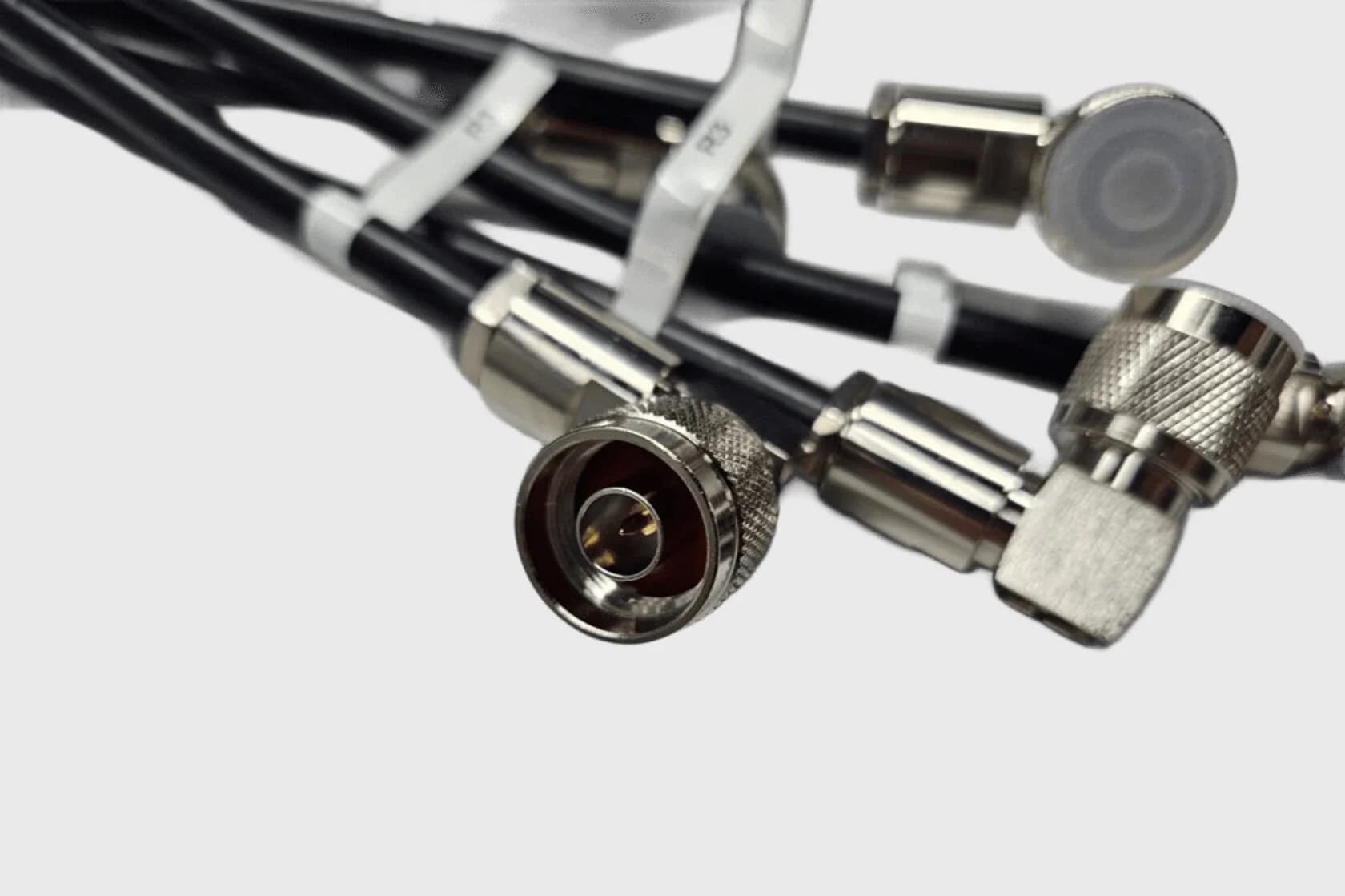

- кабельная сборка N male — N male и N male — N female

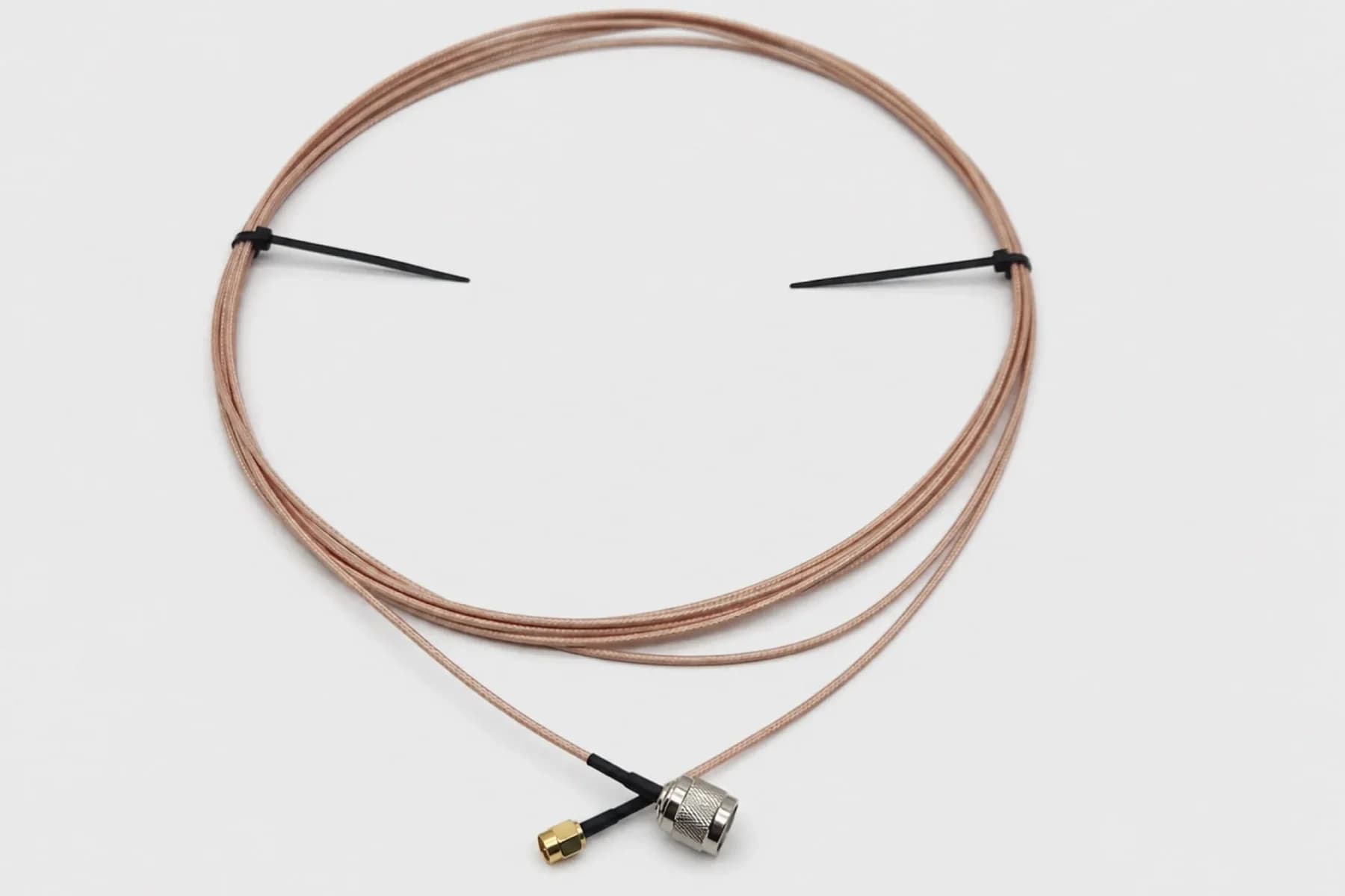

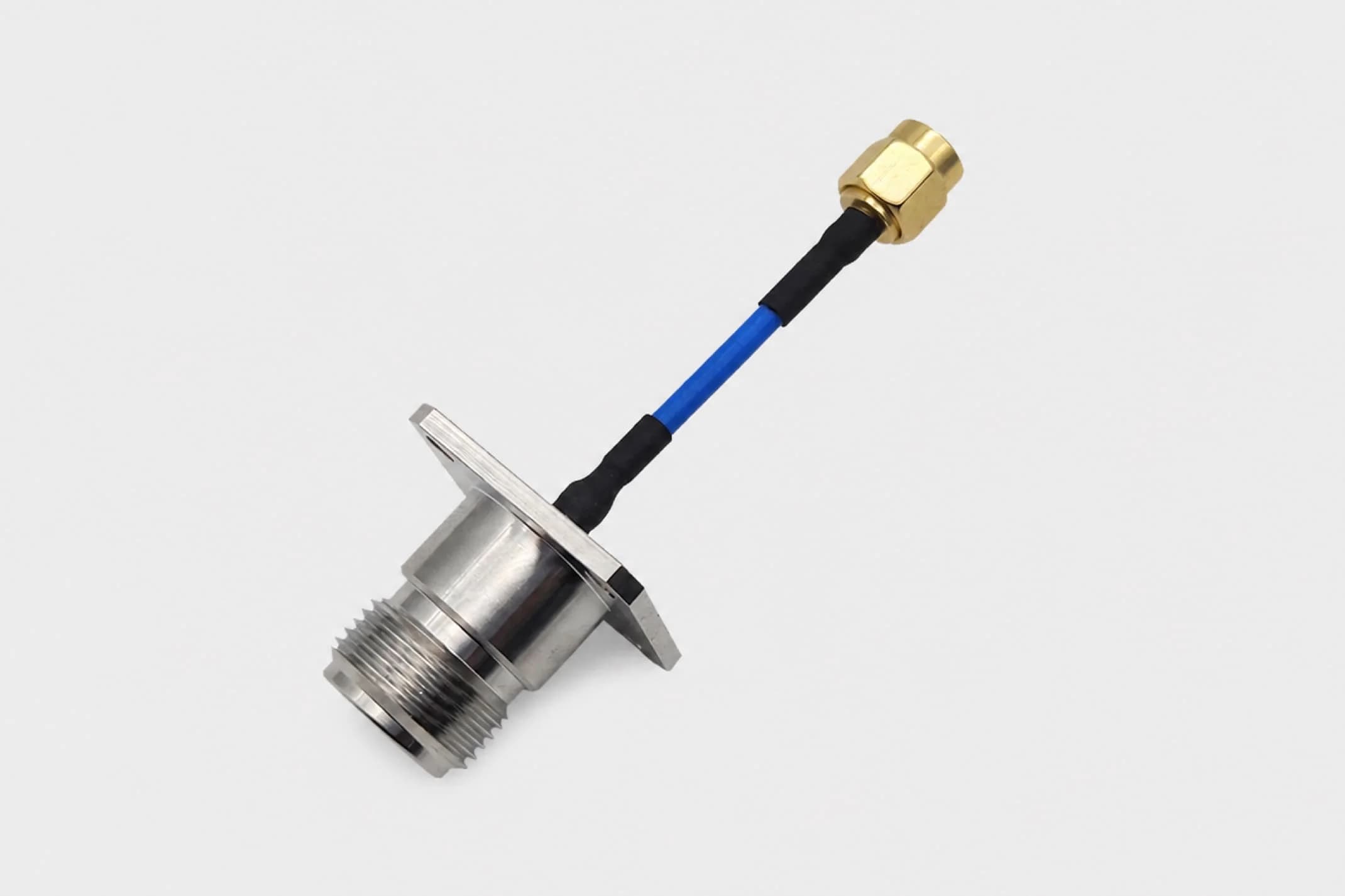

- N male — SMA male
Чаще всего собираем:

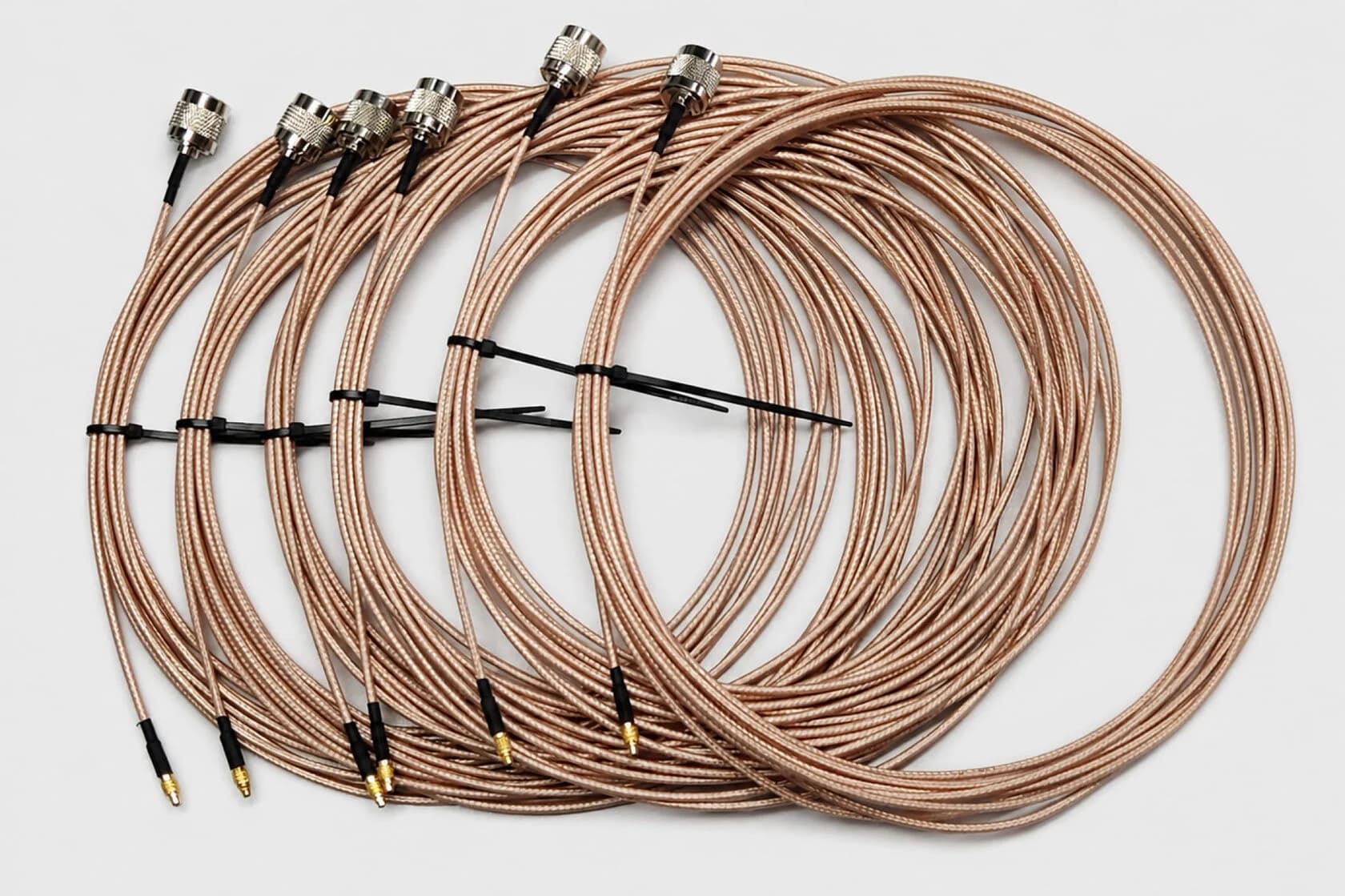

Кабельная сборка SMA на 5 или 10 метров — какой кабель?
На длине 5–10 м тонкий кабель на высоких частотах теряет заметную часть сигнала. Для сборки SMA такой длины берут кабель с меньшим затуханием — LMR-240 или 5D-FB. Если линия длиннее или потери критичны, на концах ставят разъёмы N и кабель толще — LMR-400 или RG-213. Тонкие RG-316 и RG-174 оставляют для коротких перемычек внутри приборов, RG-58 — для стендов и линий до нескольких метров.
На какие частоты рассчитаны сборки?
Штатно 6–40 ГГц. Для отдельных проектов возможно исполнение до 110 ГГц с тестированием во внешней лаборатории.
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Диапазоны частот | 0–6, 0–18, 0–27, 0–40 ГГц |
| Внешний диаметр | 0,81–15 мм, другие по согласованию |
| Оболочка | PVC, XLPE, ETFE, FEP |
| Типовые длины | От 35 мм до 15 м, прочие по согласованию |
| Молдинги | По запросу |
Какие разъёмы и кабели доступны?
Соединители подбираются под частоту, габариты и условия эксплуатации. В работе используются провода стандартов RG, LMR, D-FB и ГОСТ в гибком, сверхгибком и полужёстком исполнении.
- ВЧ и СВЧ: 2.92, 3.5, SMA, SMB, MMCX, MCX, QMA
- силовые и антенные: N, UHF, 4.3−10, 7/16
- миниатюрные: U.FL, W.FL, H.FL, IPEX, MHF, SMP, SMC
Из чего делается проводник?
Материал выбирается под задачу — он определяет и электрические характеристики, и стоимость:
| Материал | Где применяется |
|---|---|
| Сталь, плакированная медью или серебром | СВЧ-применения |
| Алюминий, плакированный медью | Экономичные решения |
| Чистая медь | Коммерческое и промышленное применение |

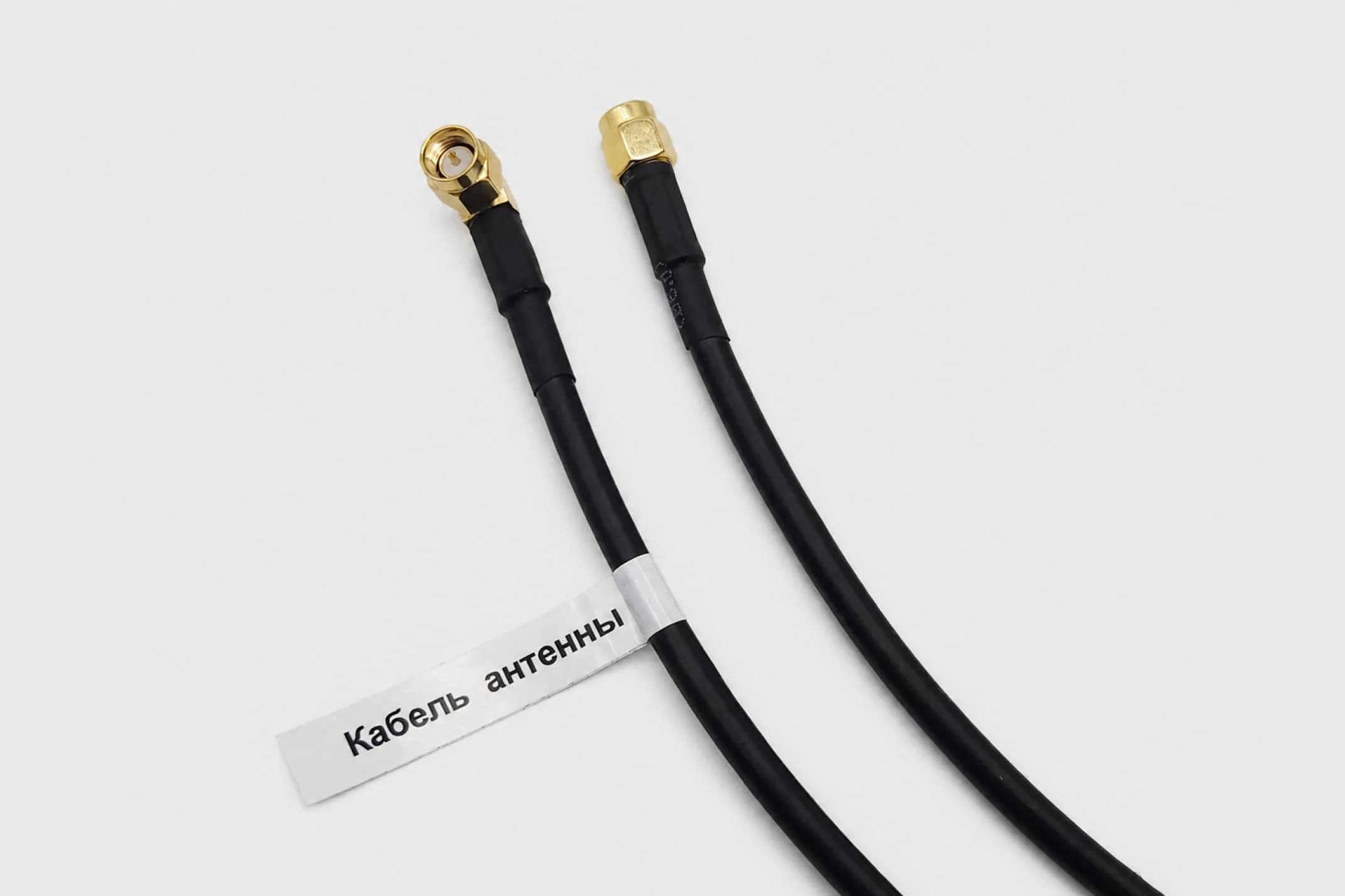

Какая маркировка возможна?
Пять вариантов — их выбирают под серийные поставки, кабельные трассы, шкафы и стенды с большим числом соединений:
- периодичная печать с заданным интервалом
- печать по краям с двух сторон
- флажковая маркировка
- обмотка с прозрачной термоусадкой
- термоусадка с термопереносом
Какие объёмы производства возможны?

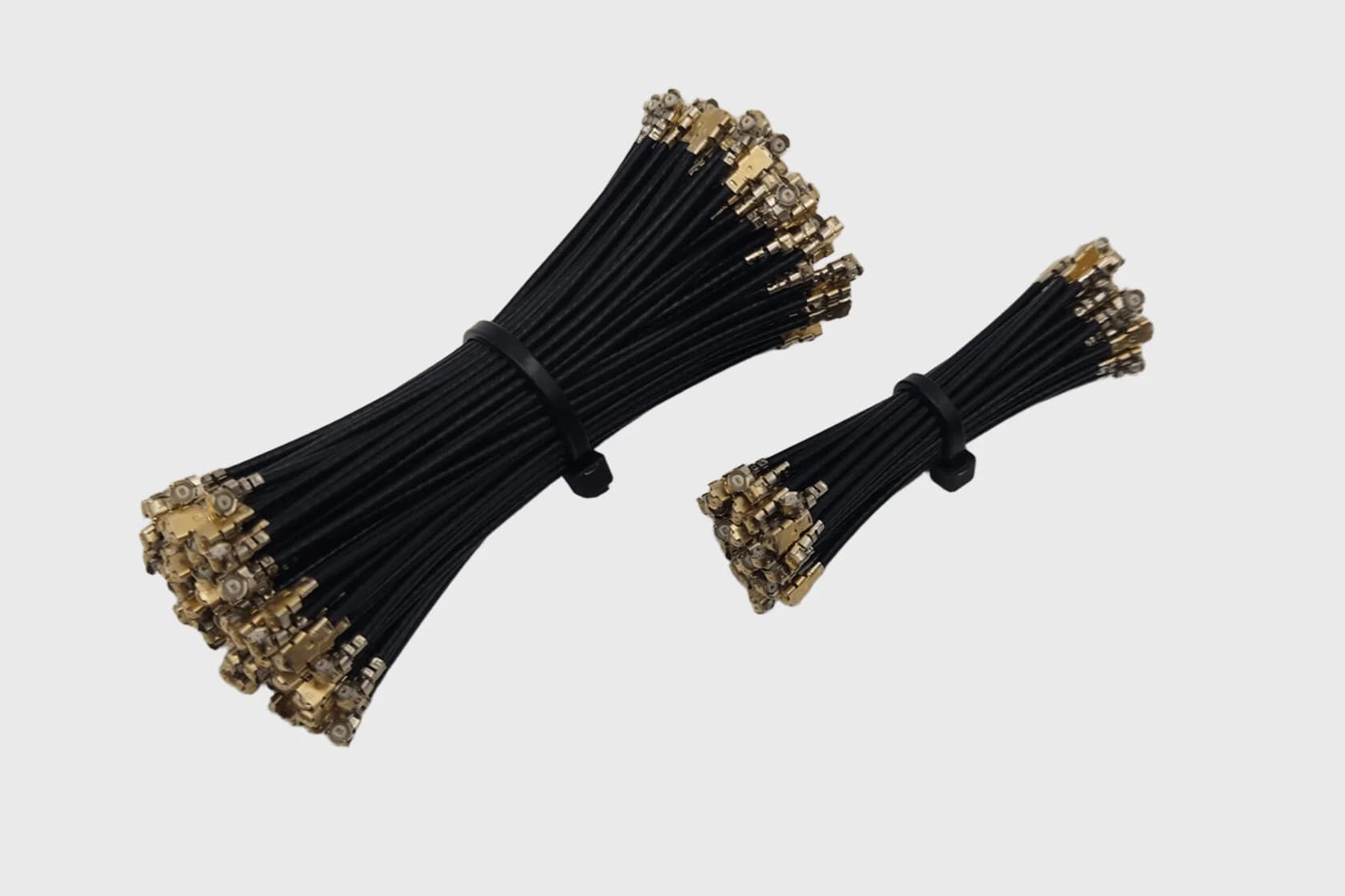

Справочно: около 10 000 сборок в месяц для SMA-SMA и SMA-N, до 200 000 в месяц для U.FL-U.FL и MHF1-MHF4. Под заказчика с большими объёмами строится отдельная производственная линия. Возможны долгосрочные поставки по договору и лабораторные испытания.
