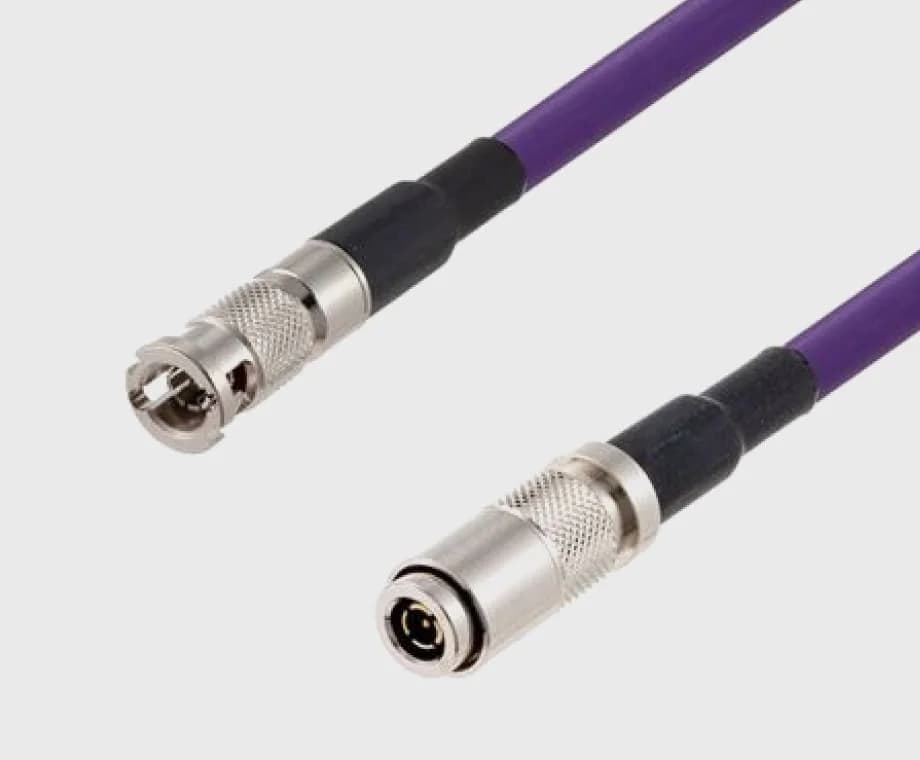

HD BNC
Характеристики продукции
- СТАНДАРТЫ
- 3G-SDI (1080P60), 12G-SDI (8K)
- ИМПЕДАНС
- 75 ОМ
- КОНСТРУКЦИЯ
- ЦЕНТРАЛЬНЫЙ ПРОВОДНИК: ПОСЕРЕБРЕННАЯ МЕДЬ
- ПРИМЕНЕНИЕ
- ТВ-ВЕЩАНИЕ, СИСТЕМЫ ВИДЕОНАБЛЮДЕНИЯ
Галерея
HD BNC: что учесть при заказе
Чем HD-BNC отличается от обычного BNC?
Меньшим корпусом: HD-BNC — уменьшенная версия BNC, сохраняющая байонетную фиксацию и волновое сопротивление 75 Ом. Меньший корпус позволяет разместить больше каналов на панели оборудования — это и есть причина появления разъёма в профессиональном видео.
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 75 Ом |
| Фиксация | байонетная |
Где применяется HD-BNC?
В вещательном оборудовании и системах передачи сигнала SDI, где на одной панели сходятся десятки каналов. Байонет держит соединение при вибрации и не разбалтывается от многократного подключения.
Можно ли соединить HD-BNC с полноразмерным BNC?
Да, возможны сборки с переходом на полноразмерный BNC — когда оборудование на концах линии разных поколений.
Как подбирается кабель для HD-BNC?
Длина и тип кабеля подбираются под скорость потока: чем выше разрешение, тем строже требования к затуханию. Поэтому для длинных линий важны разрешение и частота кадров — от них зависит выбор марки кабеля.
Что указать в заявке на HD-BNC?
- тип разъёмов на обоих концах
- длина
- формат сигнала
- для длинных линий — разрешение и частота кадров
