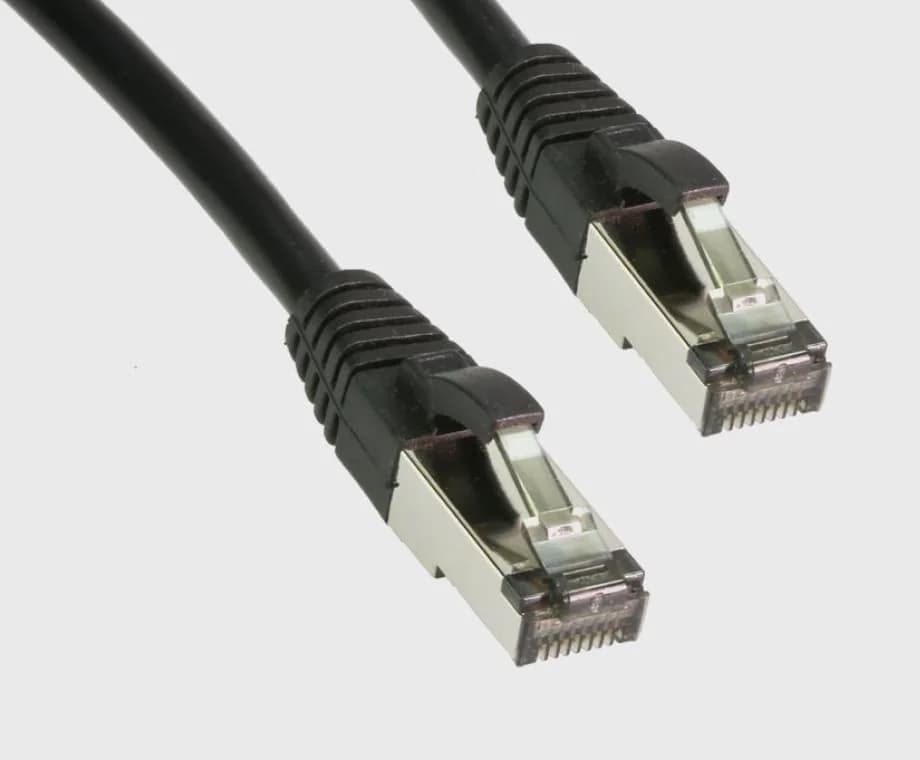

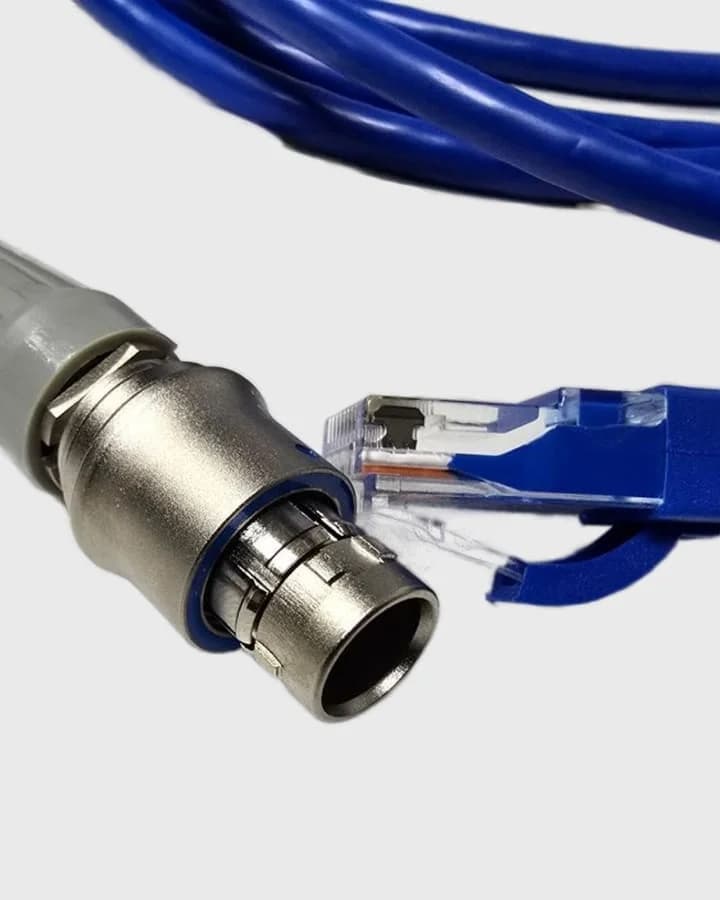

Экранированная сборка Cat8 с металлическим экраном разъёмов RJ45

Ethernet / Telecom кабели

Name: Ethernet / Telecom кабели
Brand: FRAXIS

В номенклатуру нашей продукции имеются кабельные решения для передачи данных в корпоративных сетях, ЦОД и промышленных системах. Наша продукция охватывает полный спектр стандартов — от классических телефонных интерфейсов (RJ9, RJ11, RJ12) до высокоскоростных сетевых кабелей Cat5e-Cat8 и специализированных промышленных решений (RJ50, RJ21). Изготавливаем сборки с разъемами M12 (D- и X-код) для Industrial Ethernet, поддерживающие протоколы Profinet, EtherNet/IP и Modbus TCP

Используются кабели (U/UTP, F/UTP, S/FTP), оболочки из PUR, PVC и материалов с низким дымовыделением (LSZH), обеспечивающие устойчивость к температуре (-40…+85°C). А также уличного исполнения, стойкие к ультрафиолету и атмосферным воздействиям.

Применяются в телекоммуникационном оборудовании, сетевой инфраструктуре, АСУ ТП, медицинской технике и IoT-устройствах. Доступны нестандартные конфигурации, молдинги с брендированием, переходники и решения по индивидуальным схемам соединений.

Производительность в месяц справочно

~2-10 тыс - зависит от длины и количества гибов

Возможно увеличение до 15-30 тыс. шт.

Под заказчика с большими объёмами строим отдельную производственную линию

Маркировка, цвета и ориентация разъёмов

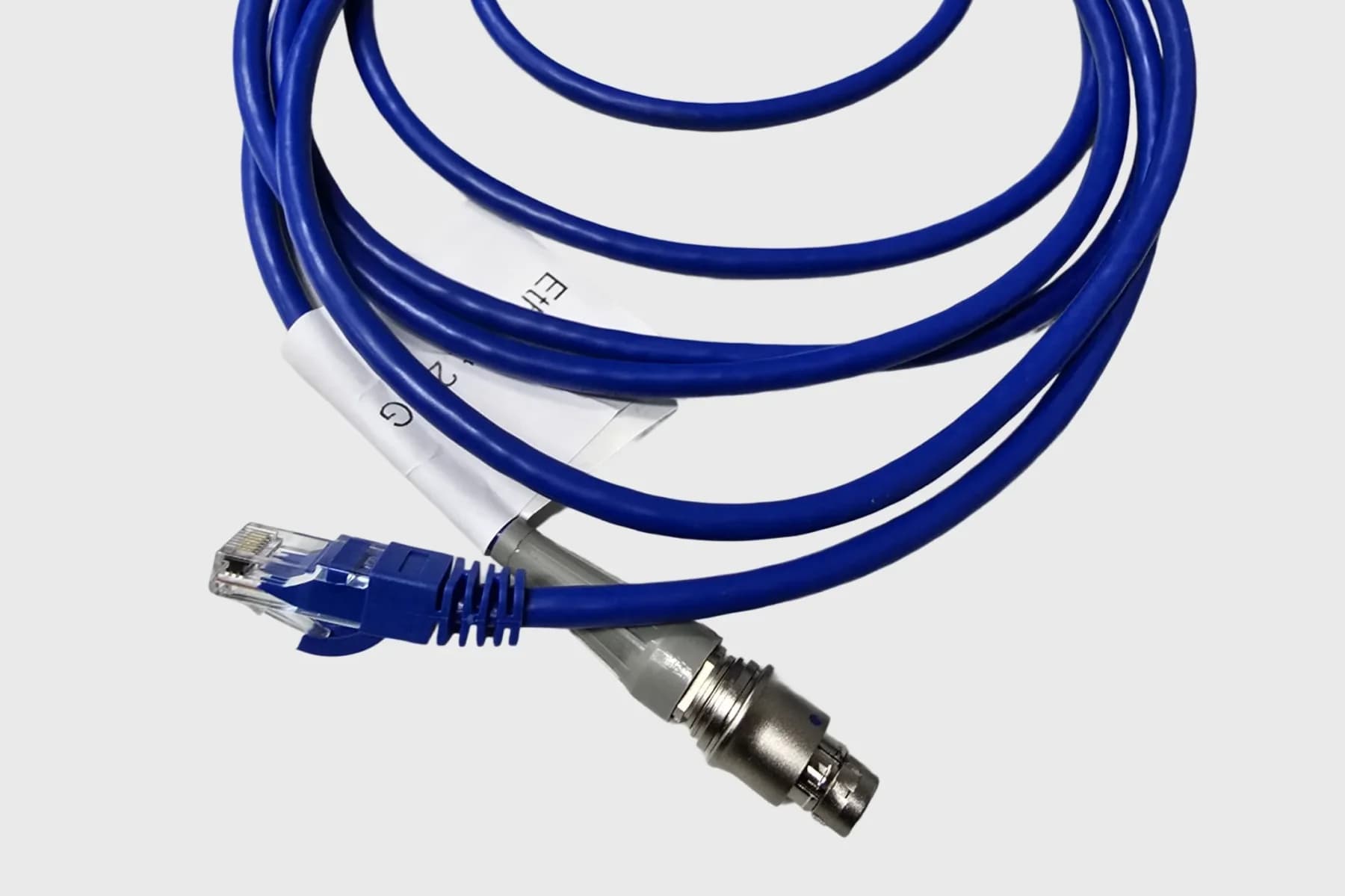

Маркировка

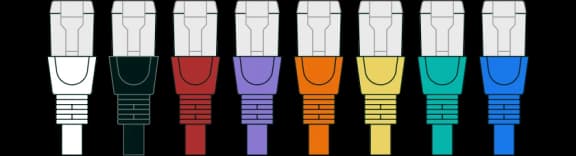

разнообразие цветов для молдинга

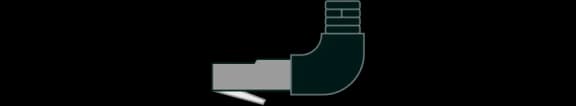

ориентация разъемов

Соединители и исполнения

варианты соединителей

исполнение разъемов

Характеристики продукции

Механические характеристики: Полное соответствие предоставленным чертежам (углы, радиусы)
Качество: Высокая повторяемость серийных партий за счет ЧПУ и применения контрольных стендов
Сырье: Работа с кабелем заказчика или поставка под ключ (работаем с брендами DOSIN, TERULAI, RFS и др.)
Диаметры: Обработка кабелей от 0.86мм до 6мм
Производство: прототипирование и серийное производство
Производство комплектующих: Россий, Китай, Европа
Коннекторы: SMA, N, 7/16, BNC, TNC, 2.92mm, 3.5mm и другие

Применение	Кабель	Соединители	Сечение AWG/мм²	Характеристики
Компьютерные сети, PoE устройства	Ethernet Cat5e	RJ45	24 AWG	48 В, 1 Гбит/с, PoE
Сети высокой скорости, PoE+	Ethernet Cat6	RJ45	23 AWG	48 В, 10 Гбит/с, PoE+
Сети высокой производительности, PoE+	Ethernet Cat6a	RJ45, GG45	23 AWG	48 В, 10 Гбит/с, PoE+
Дата-центры, магистральные линии, PoE++	Ethernet Cat7	RJ45, GG45, TERA	22–23 AWG	48 В, 10 Гбит/с, PoE++
Дата-центры, магистрали высокой нагрузки, PoE++	Ethernet Cat7a	RJ45, GG45, TERA	22 AWG	48 В, до 40 Гбит/с, PoE++
Высокоскоростные сети, ЦОД, PoE++	Ethernet Cat8	RJ45, GG45, TERA	22 AWG	48 В, до 40 Гбит/с, PoE++
Промышленный Ethernet, автоматизация и робототехника	Cat5e SF/UTP	RJ45, M12 (код A, D, X), RJ45 IP67, GG45	24 AWG	48 В, 1 Гбит/с, экранированный, устойчивость к EMI, PVC, PUR
Промышленный Ethernet высокой скорости, PoE+	Cat6 S/FTP	RJ45, M12 (код X), GG45, RJ45 IP67, TERA	23 AWG	48 В, 10 Гбит/с, экранированный, стойкость к маслам, химии и механическим воздействиям, LSZH, PUR
Высокоскоростные магистрали и критичные линии связи	Cat7 S/FTP Industrial	RJ45, GG45, TERA, M12 (код X), RJ45 IP67	22 AWG	48 В, 10 Гбит/с, двойное экранирование, максимальная защита от помех, огнестойкость, LSZH, PUR
Полевые сети автоматизации (PROFINET), устойчивость к помехам	PROFINET Cat5e	RJ45, M12 (код D, X), RJ45 IP67, GG45	22–24 AWG	24–48 В, 100 Мбит/с–1 Гбит/с, высокая EMI-устойчивость, гибкость и прочность для частых перемещений, PVC, PUR
Промышленный Ethernet и сети автоматизации реального времени (EtherCAT, Sercos)	EtherCAT Cat6a	RJ45, M12 (код X), GG45, TERA, RJ45 IP67	22–23 AWG	48 В, 10 Гбит/с, высокая гибкость, защита от вибраций, химическая устойчивость, LSZH, PUR
