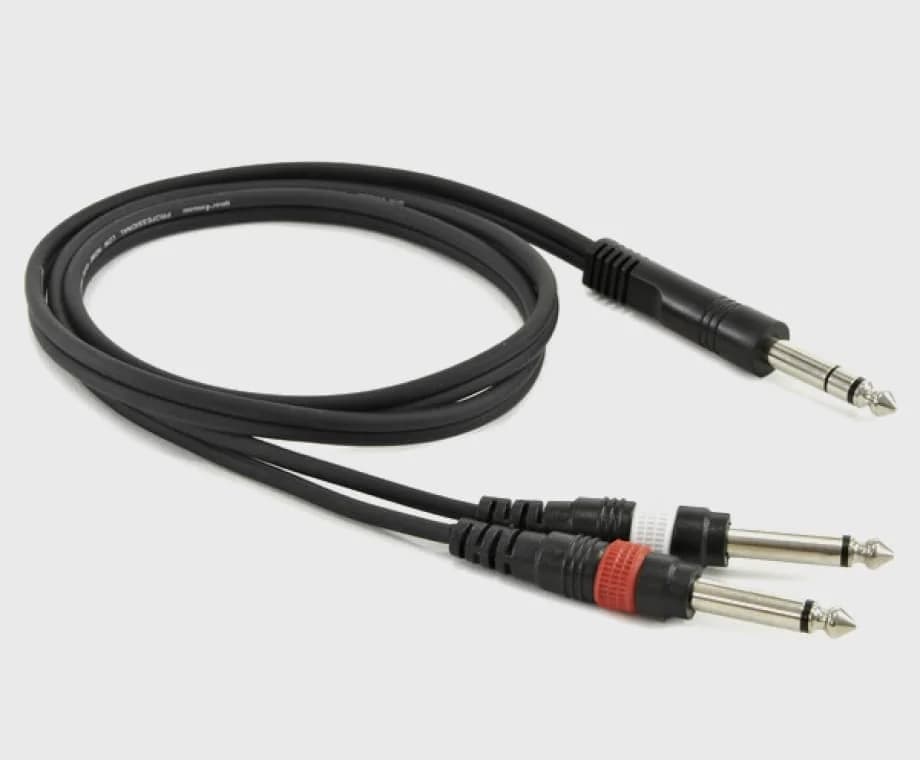

Jack, Banana
Стандартизированные соединители для лабораторного оборудования, измерительных приборов и аудиотехники.
Характеристики продукции
- JACK
- 2.5 ММ/3.5 ММ/ 5,5ММ /6.35 ММ; 2-3-4 КОНТАКТА
- BANANA
- 4 ММ (ПРУЖИННЫЕ, С ВИНТОВЫМ КРЕПЛЕНИЕМ)
- ТОК
- ДО 15 А
- ИСПОЛНЕНИЕ
- ПРЯМЫЕ/УГЛОВЫЕ, ЭКРАНИРОВАННЫЕ
- ИЗОЛЯЦИЯ
- ТЕРМОПЛАСТ, РЕЗИНА
Галерея
Jack, Banana: что учесть при заказе
Чем разъём Jack отличается от Banana?
Jack — соосный разъём питания, у которого важны два размера: наружный и внутренний диаметр штекера. Banana — одиночный штырьковый контакт, распространённый в измерительных приборах. Оба типа применяются:
- в питании приборов
- в измерительной технике
- в лабораторном оборудовании
Почему у Jack нужно указывать оба диаметра?
Потому что совпадение диаметров критично. Штекер меньшего внутреннего диаметра физически входит в гнездо большего, но контакт получается неустойчивым и греется. Поэтому размер указывается парой чисел, а не «стандартный».
Как задаётся полярность соосного разъёма?
Явно: плюс на центральном контакте или на внешнем. Оба варианта встречаются, и ошибка выводит прибор из строя.
Что указать при заказе сборки с Jack или Banana?
- оба диаметра штекера
- полярность
- рабочий ток
- сечение провода
- длину
- либо образец — при подборе к существующему прибору его достаточно
