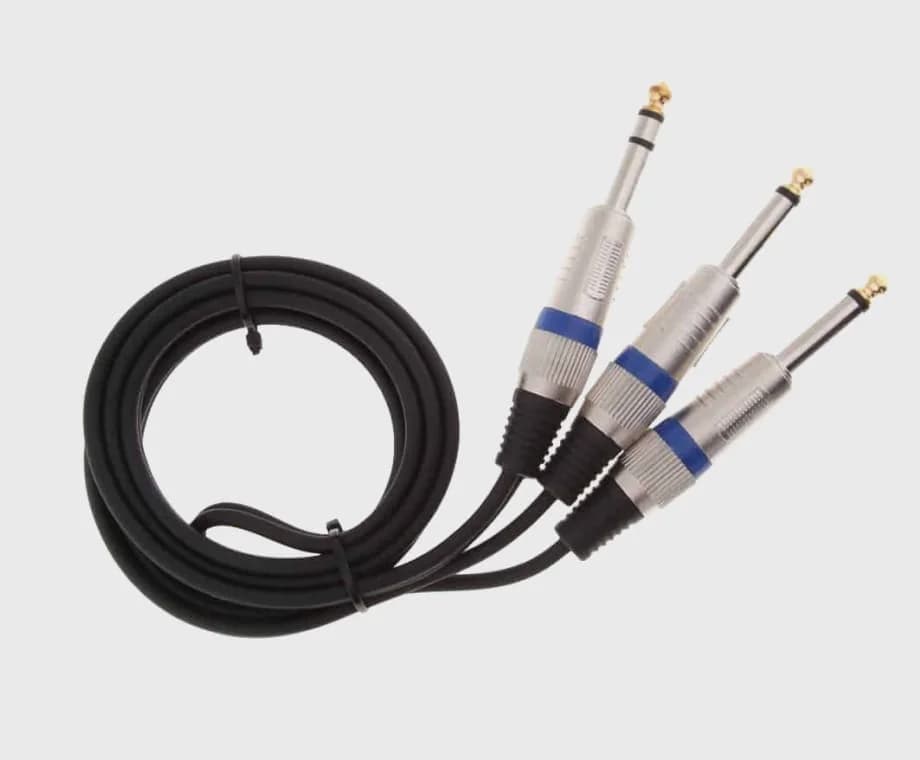

TS, TRS, TRRS
Аналоговые аудиоразъемы для профессионального и потребительского оборудования.
Характеристики продукции
- КОНФИГУРАЦИИ
- TS - МОНО, ИНСТРУМЕНТАЛЬНЫЕ КАБЕЛИ, TRS - СТЕРЕО, БАЛАНСНОЕ ПОДКЛЮЧЕНИЕ, TRRS - ГАРНИТУРЫ (МИКРОФОН + СТЕРЕО)
- ИСПОЛНЕНИЕ
- ЭКРАНИРОВАННЫЙ И НЕЭКРАНИРОВАННЫЙ ПРОВОД
- СОЕДИНИТЕЛИ
- ПОД ЗАПРОСУ ВОЗМОЖНЫ РАЗЛИЧНЫЕ СОЕДИНИТЕЛИ
- МОЛДИНГИ
- ПО ЗАПРОСУ
Галерея
TS, TRS, TRRS: что учесть при заказе
Чем отличаются TS, TRS и TRRS?
Числом контактных колец. Это семейство джековых разъёмов; внешне они одинаковы по диаметру, поэтому при заказе тип нужно указывать явно.
| Разъём | Контакты и сигнал |
|---|---|
| TS | два контакта, моносигнал |
| TRS | три контакта, стерео или балансный моносигнал |
| TRRS | четыре контакта, стерео с микрофоном |
Где применяются джековые сборки?
- аудиотехника
- гарнитуры
- измерительное оборудование
- студийное оборудование
Какой диаметр джека возможен?
Диаметр зависит от аппаратуры.
- 3,5 мм
- 6,35 мм
- промежуточные типоразмеры
Можно ли сделать переход TRS на XLR?
Да, возможны сборки с переходом на другой тип разъёма — например, TRS на XLR — и с нестандартной длиной. Экранирование подбирается под условия: в студийной обвязке и рядом с силовым оборудованием требования различаются.
Что указать при заказе джековой сборки?
- тип и диаметр разъёма на обоих концах
- длина
- назначение линии — балансная или небалансная
