Кабели автомобильные и для спецтранспорта
Налажено производство заказных жгутов для автомобильной техники и спецтранспорта. Жгуты предназнваются для работы как в холодной зоне, так и горячей вроде двигателя и трансмиссии. Диапазоны температур от -60°C до +85°C/+105°C/+125°C, устойчивость к вибрациям до 20G, воздействию масел, топлива, озона и агрессивных химических веществ.
Мы используем провода повышенной гибкости, как российского производства ПВАМ, так и европейского, азиатского рынка Tefzel, TWP, FLRY. Изоляция из сшитого полиэтилена (XLPE) и оболочки из специальных композиций ПВХ, термопластичного эластомера (TPE) или полиуретана (PUR), обеспечивающих долговечность в условиях интенсивной эксплуатации. Все кабельные сборки проходят обязательные испытания на качество опрессовок и электрический тест, схему соединений. Отдельно возможно согласования на механическую прочность, термоциклирование и прочее.

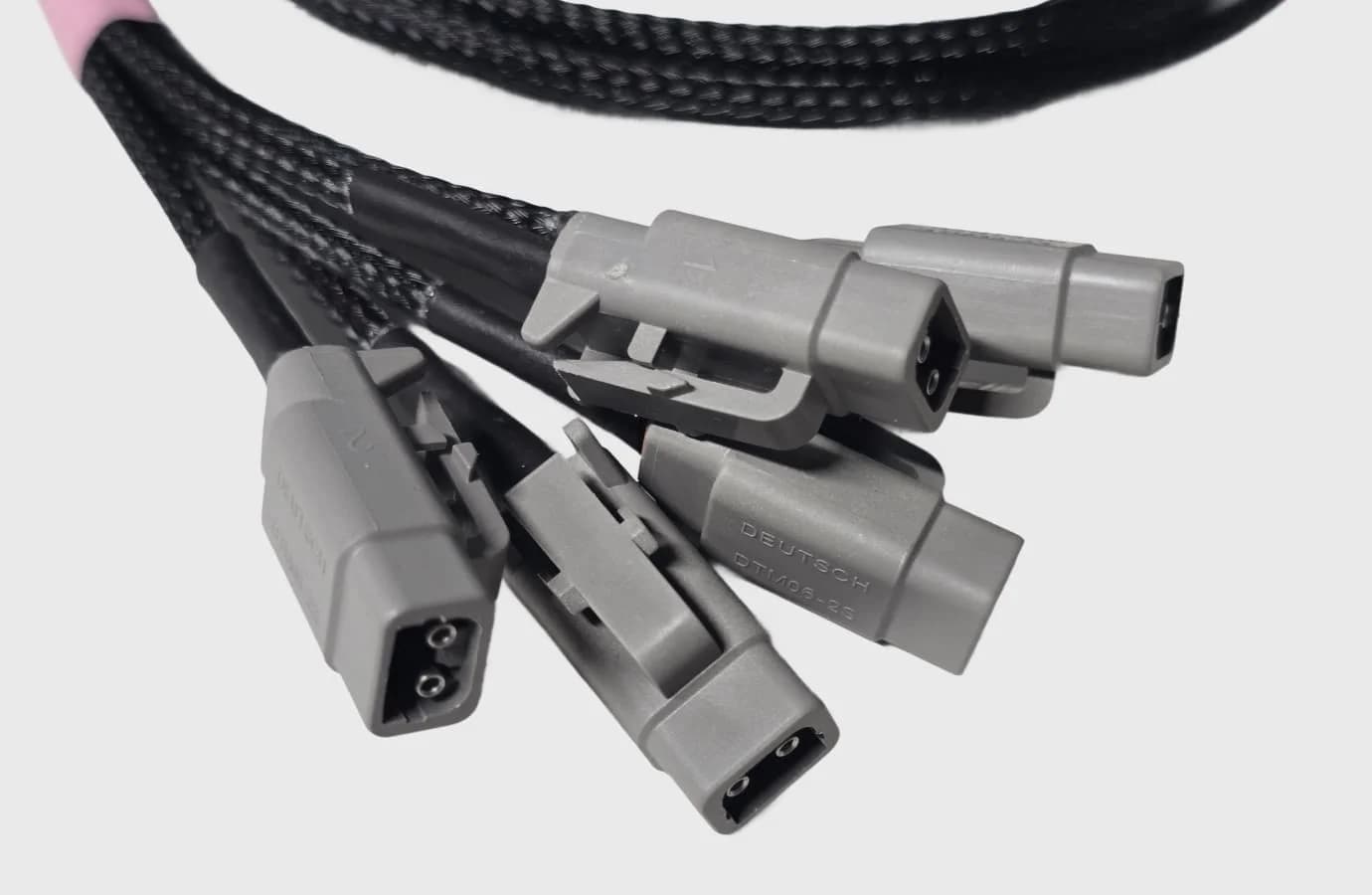

Типовая категория жгутов: стартерные и батарейные кабели большого сечения (16−95 мм²), жгуты системы управления двигателем (ECU), CAN-шины, FAKRA, провода для бортовой сети 12/24/48 В, а также специализированные решения для подключения датчиков с разъемами M12 и Deutsch DT/DTP. Применяются в коммерческом транспорте, сельскохозяйственной и строительной технике, автобусах, военной и специальной технике.
Схемы и исполнения

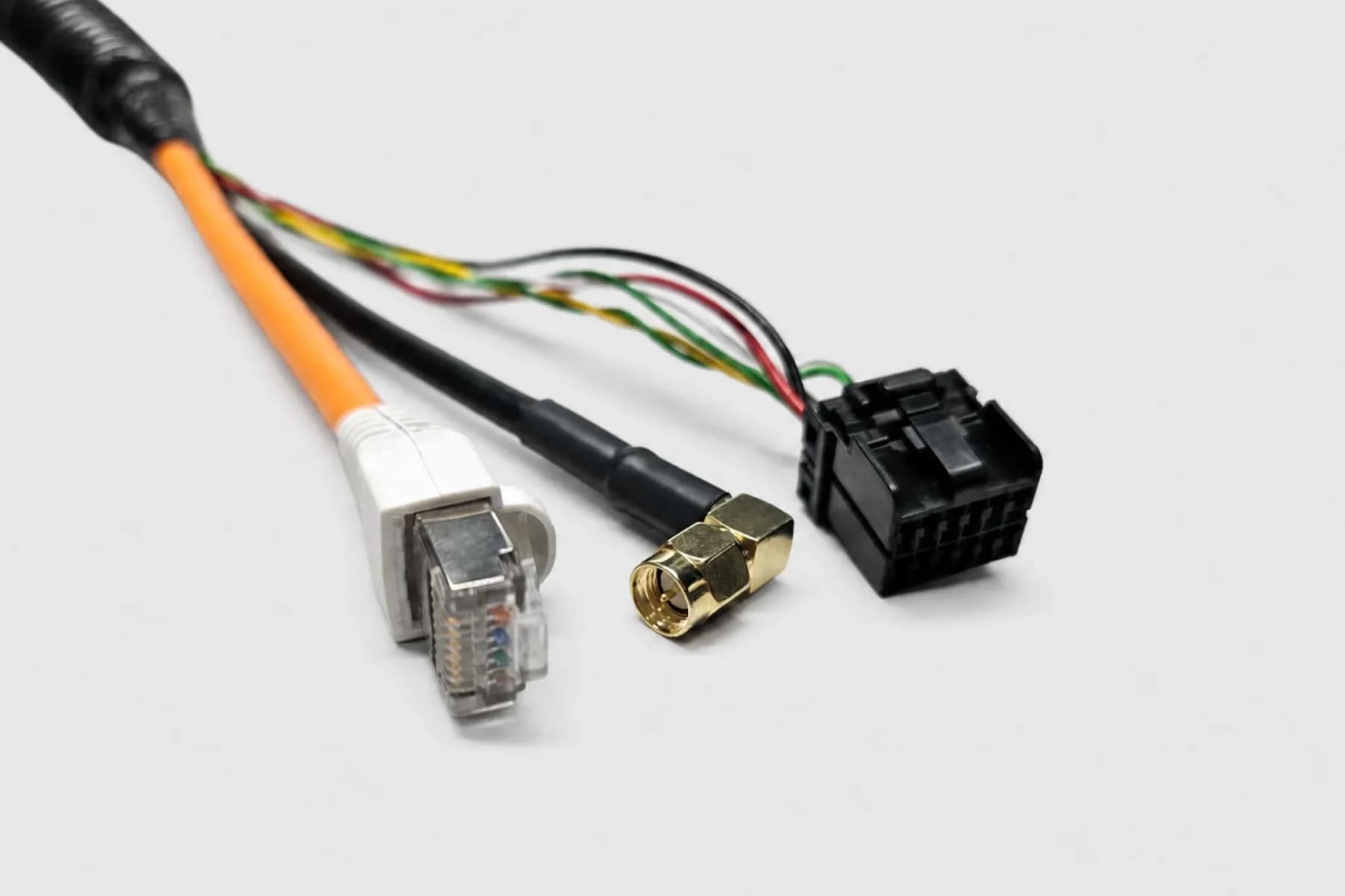

Исполнения провода

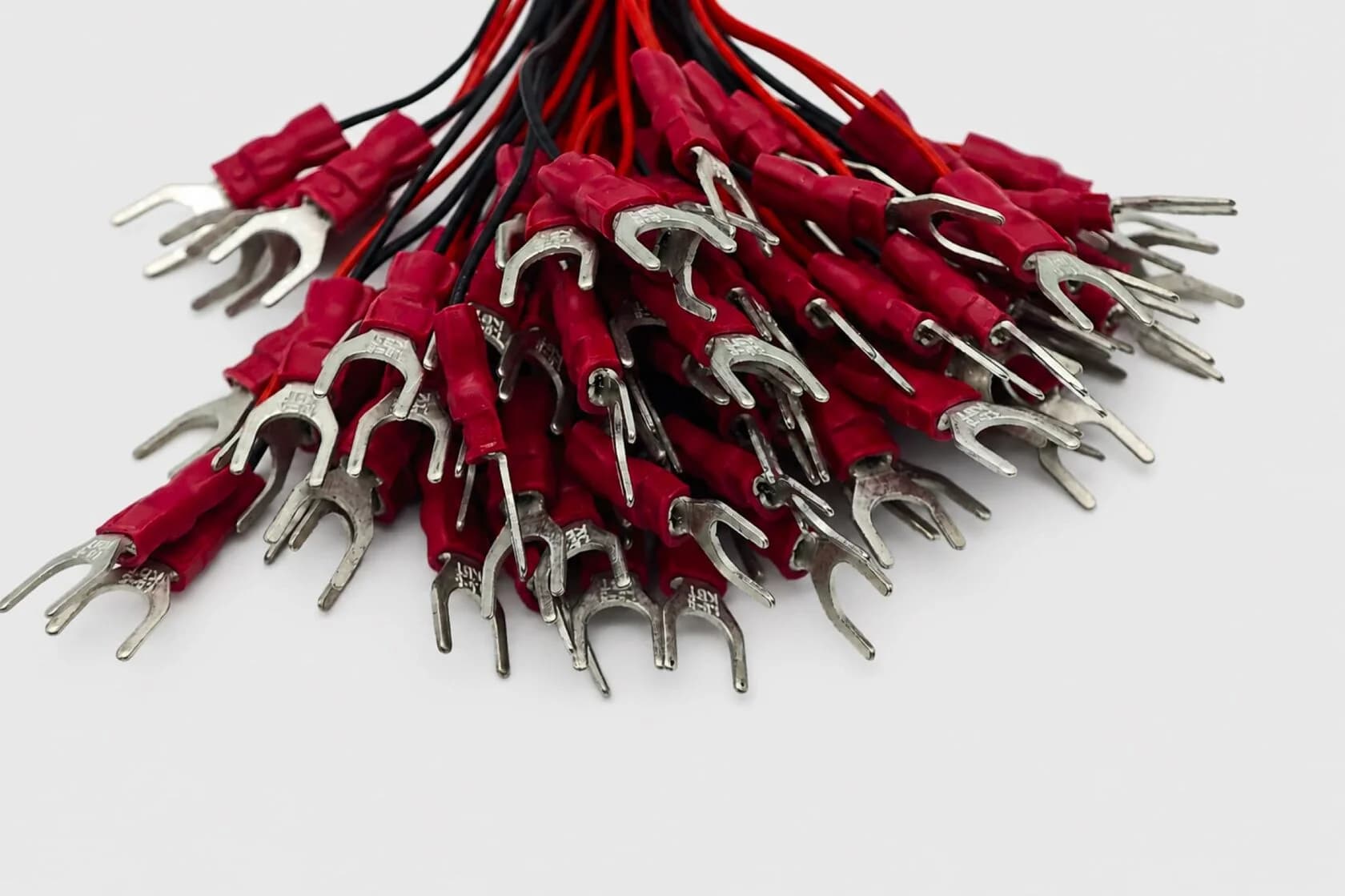

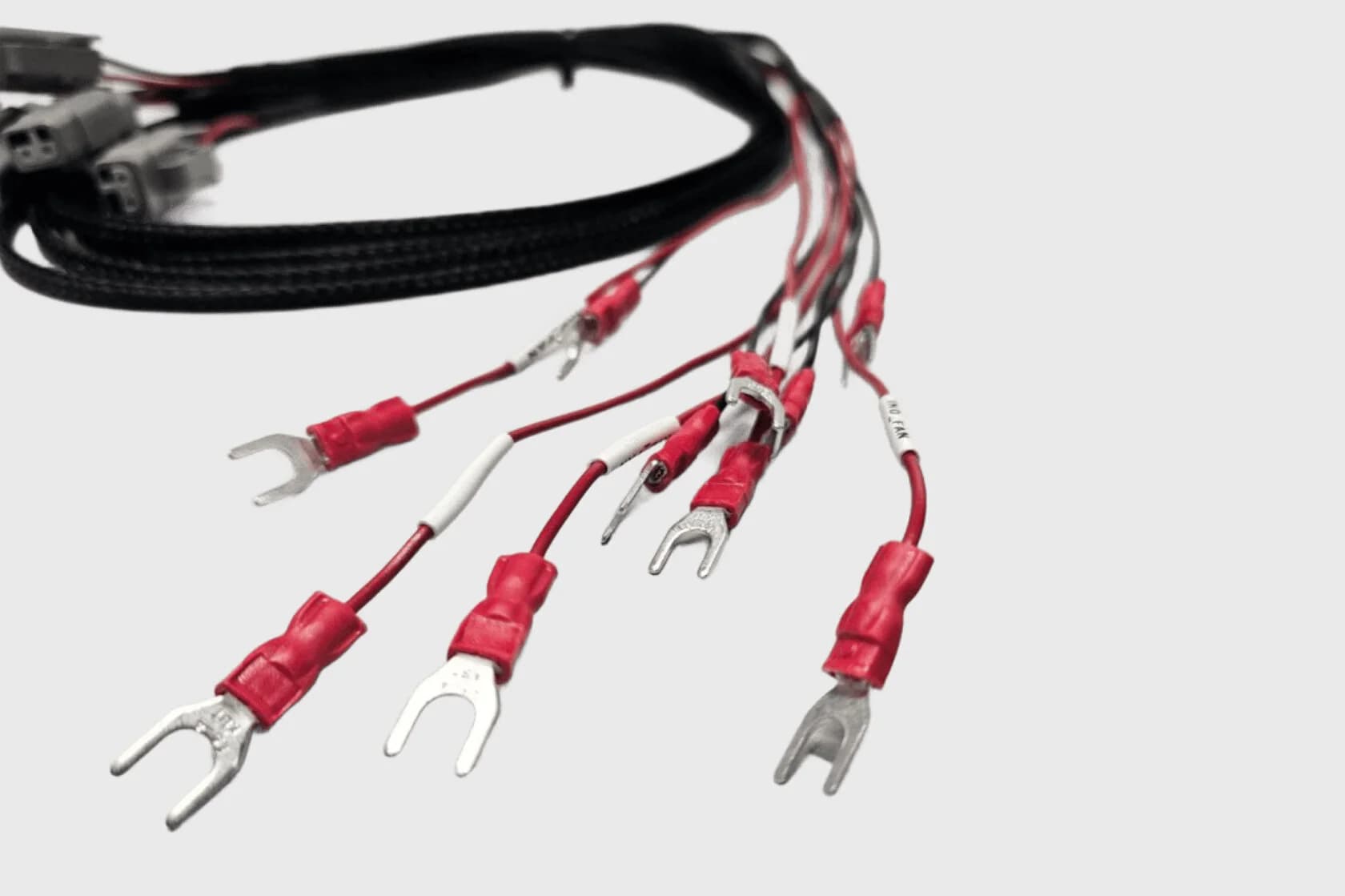

Различные варианты подготовки провода

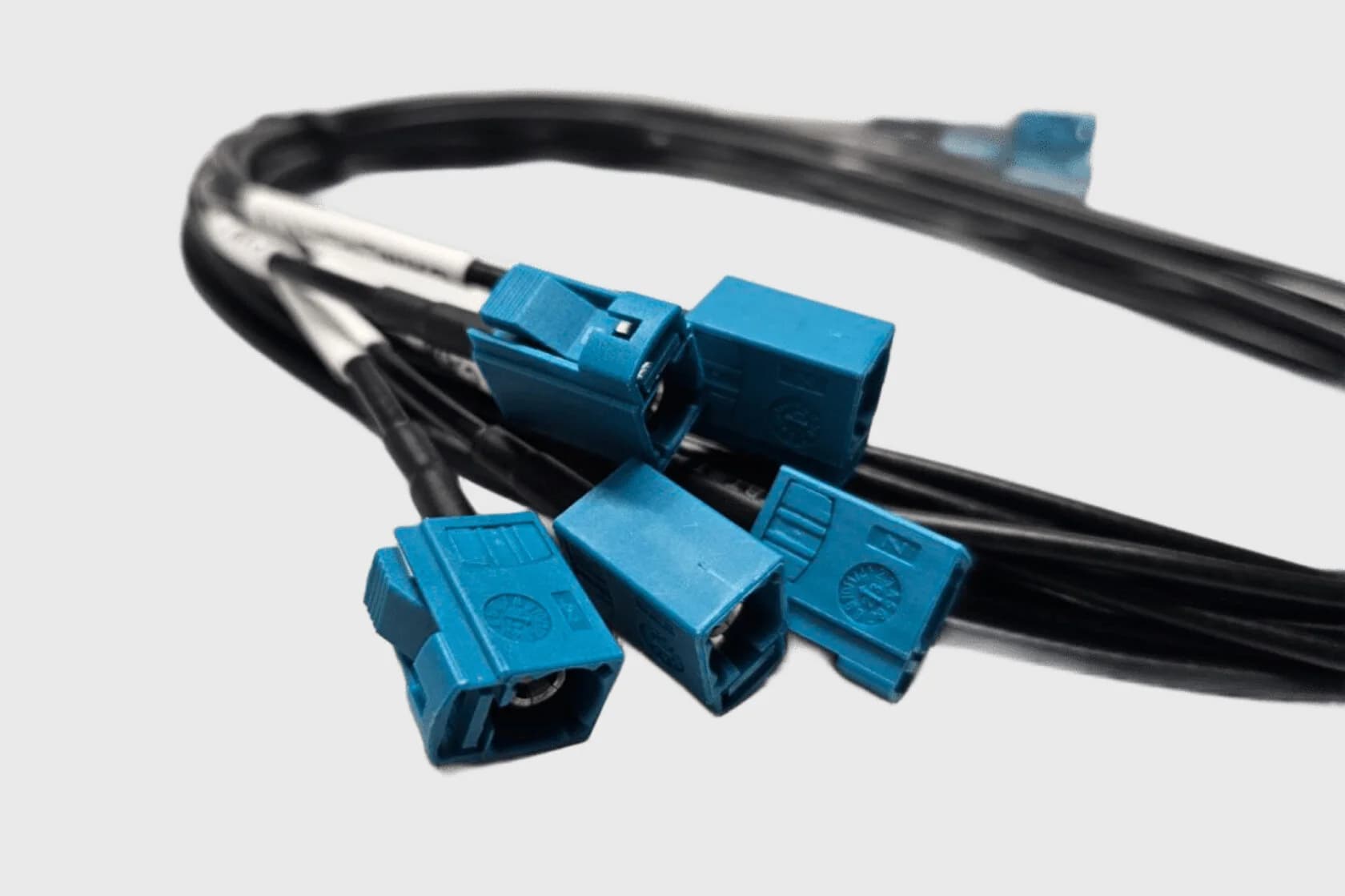

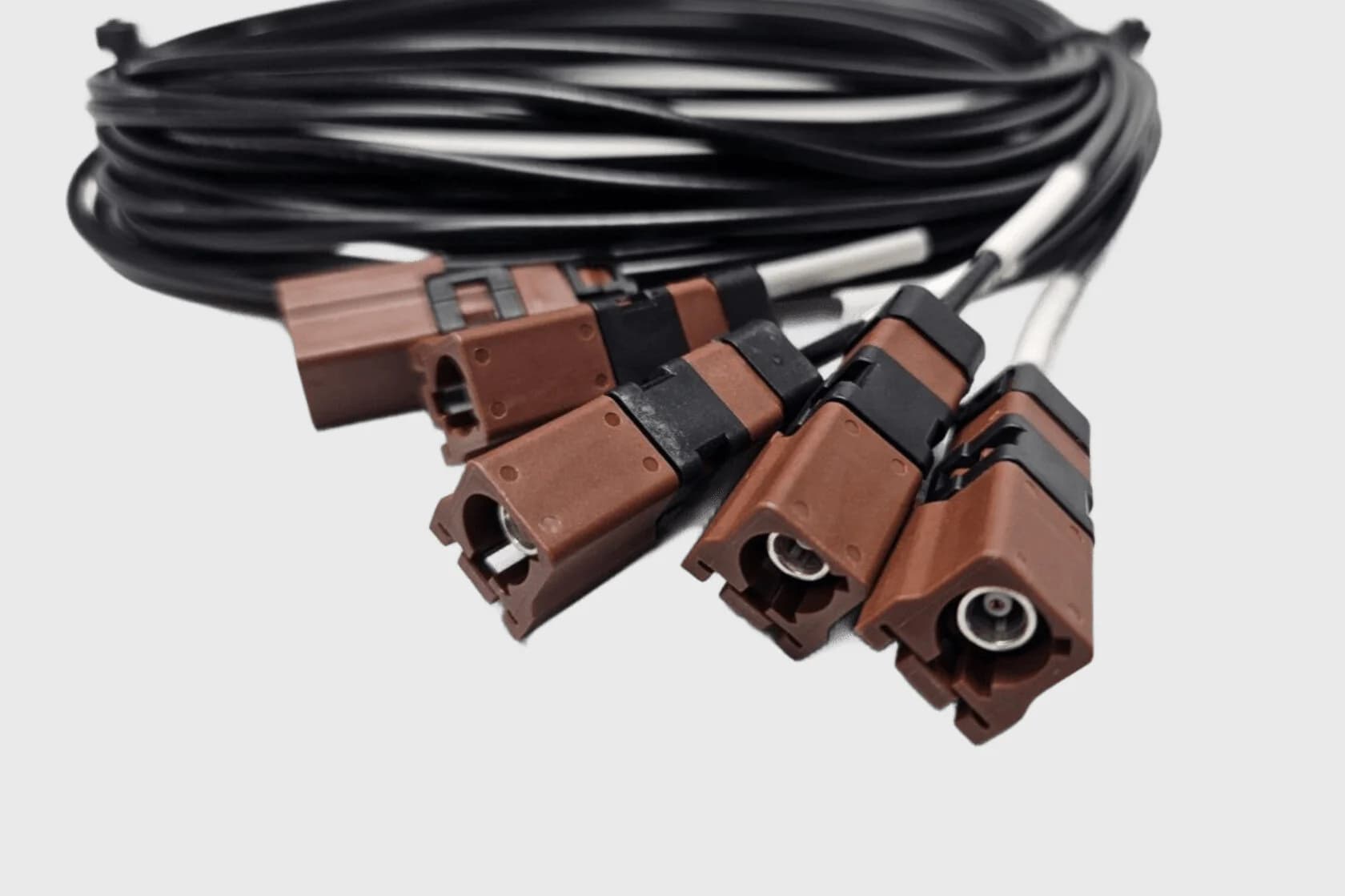

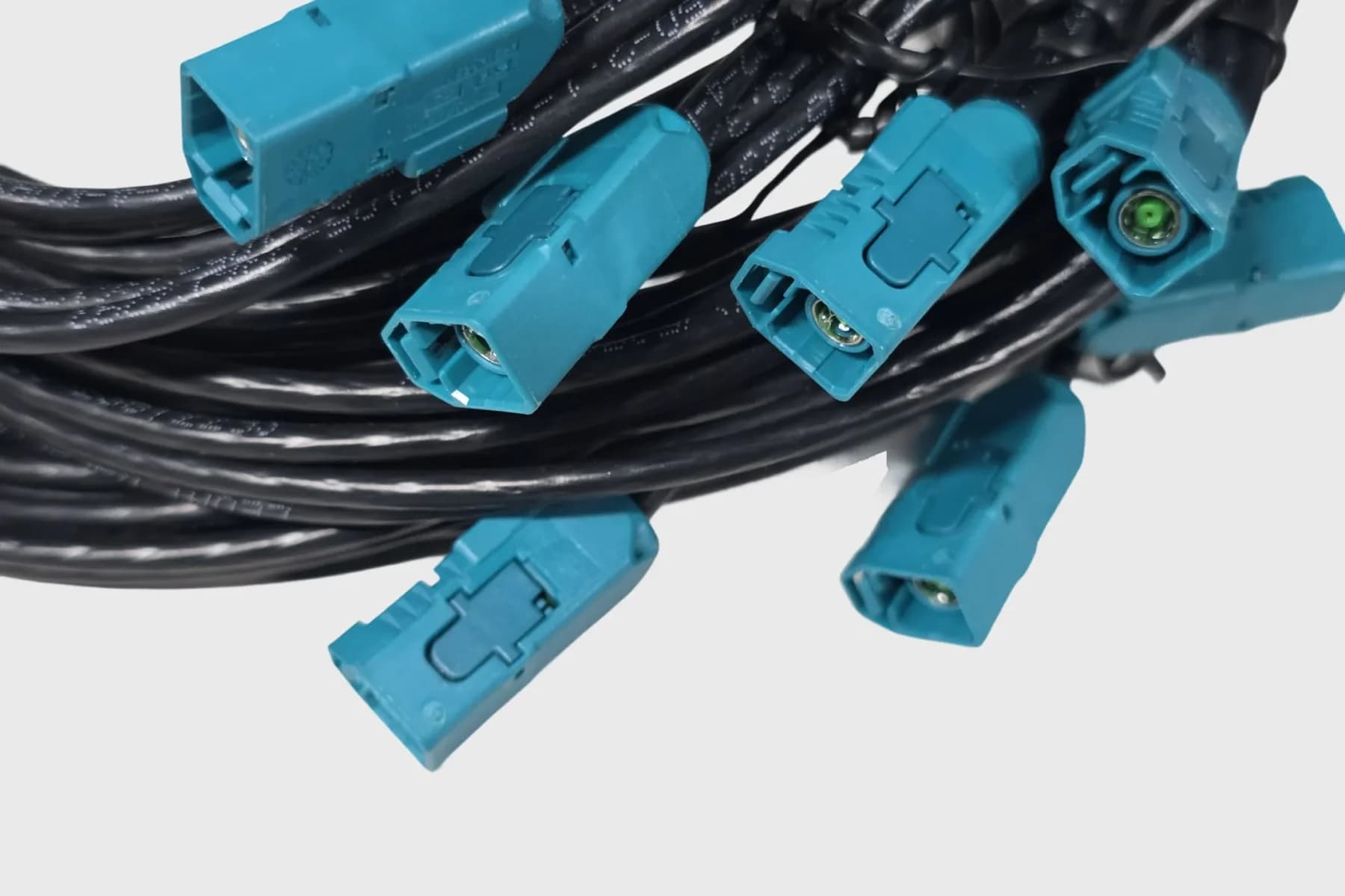

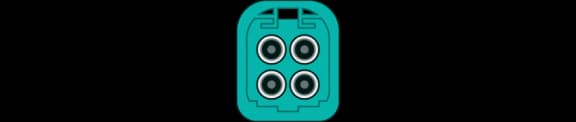

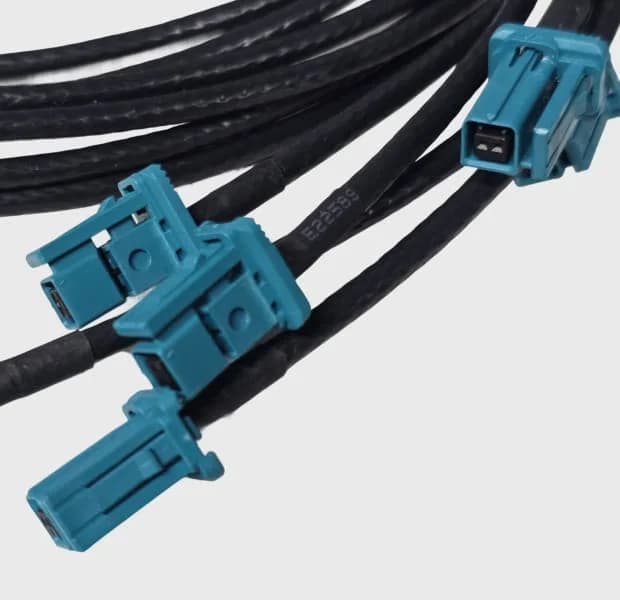

fakra
Маркировка и организация жгута

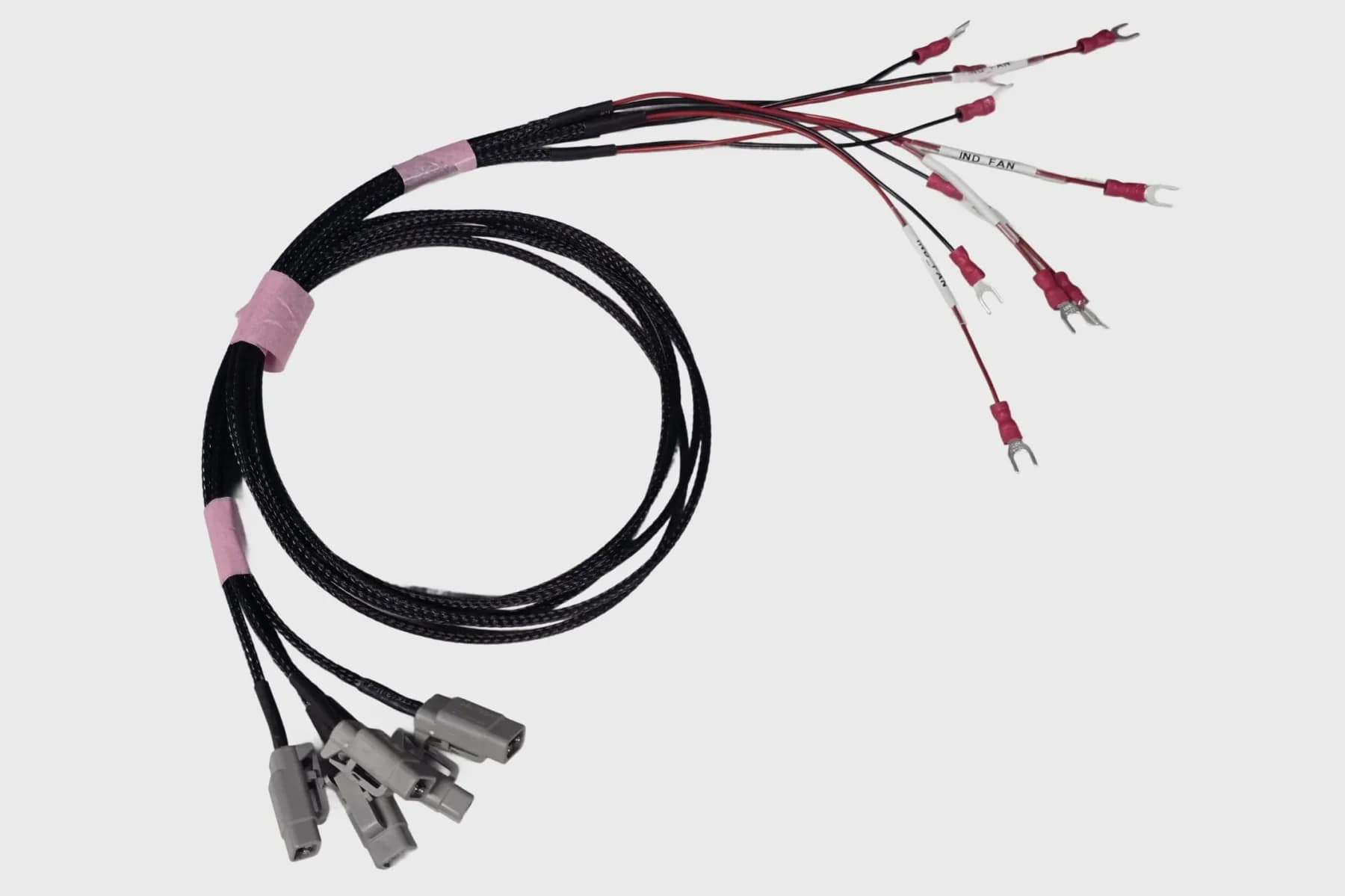

Маркировка

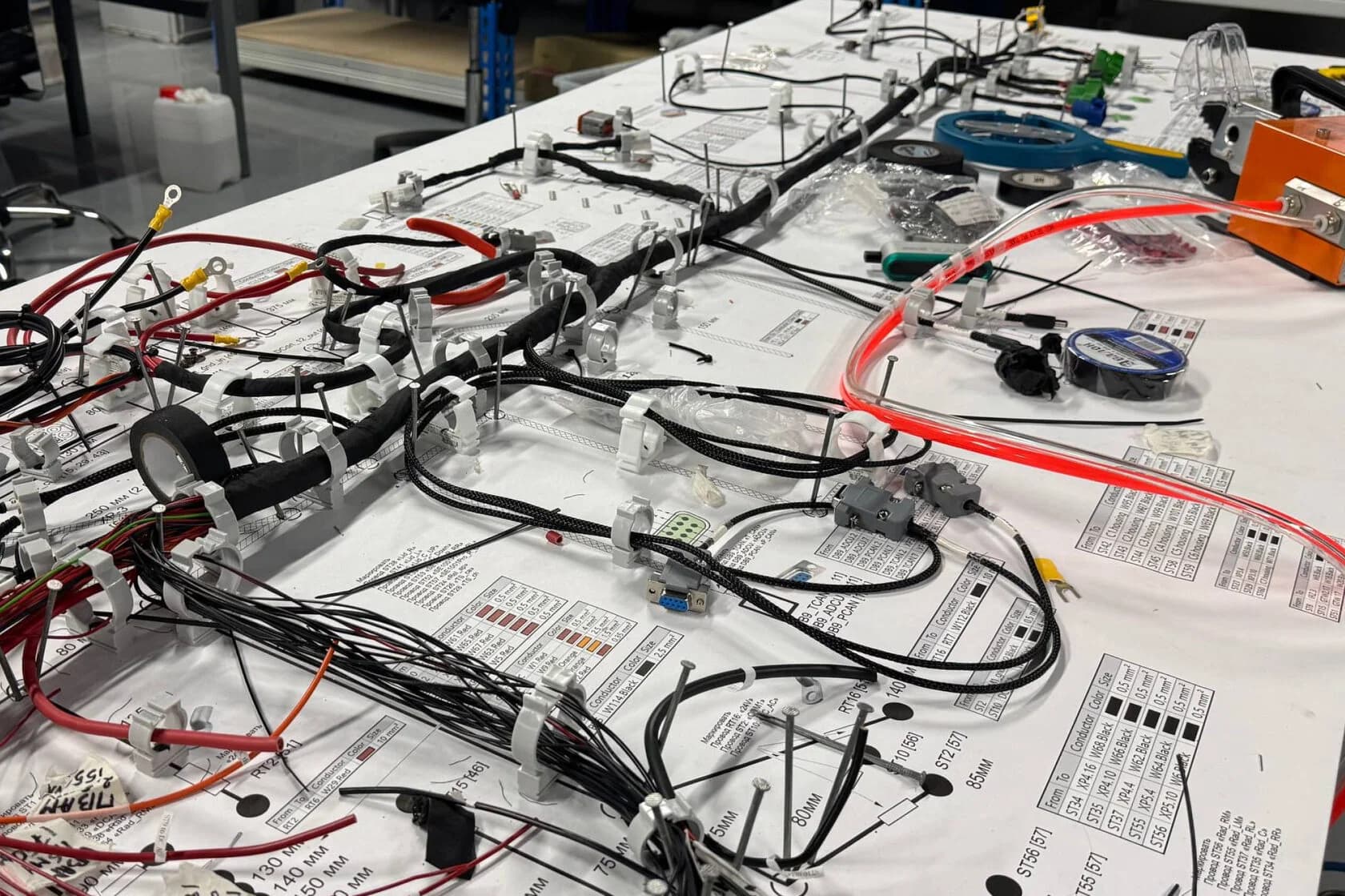

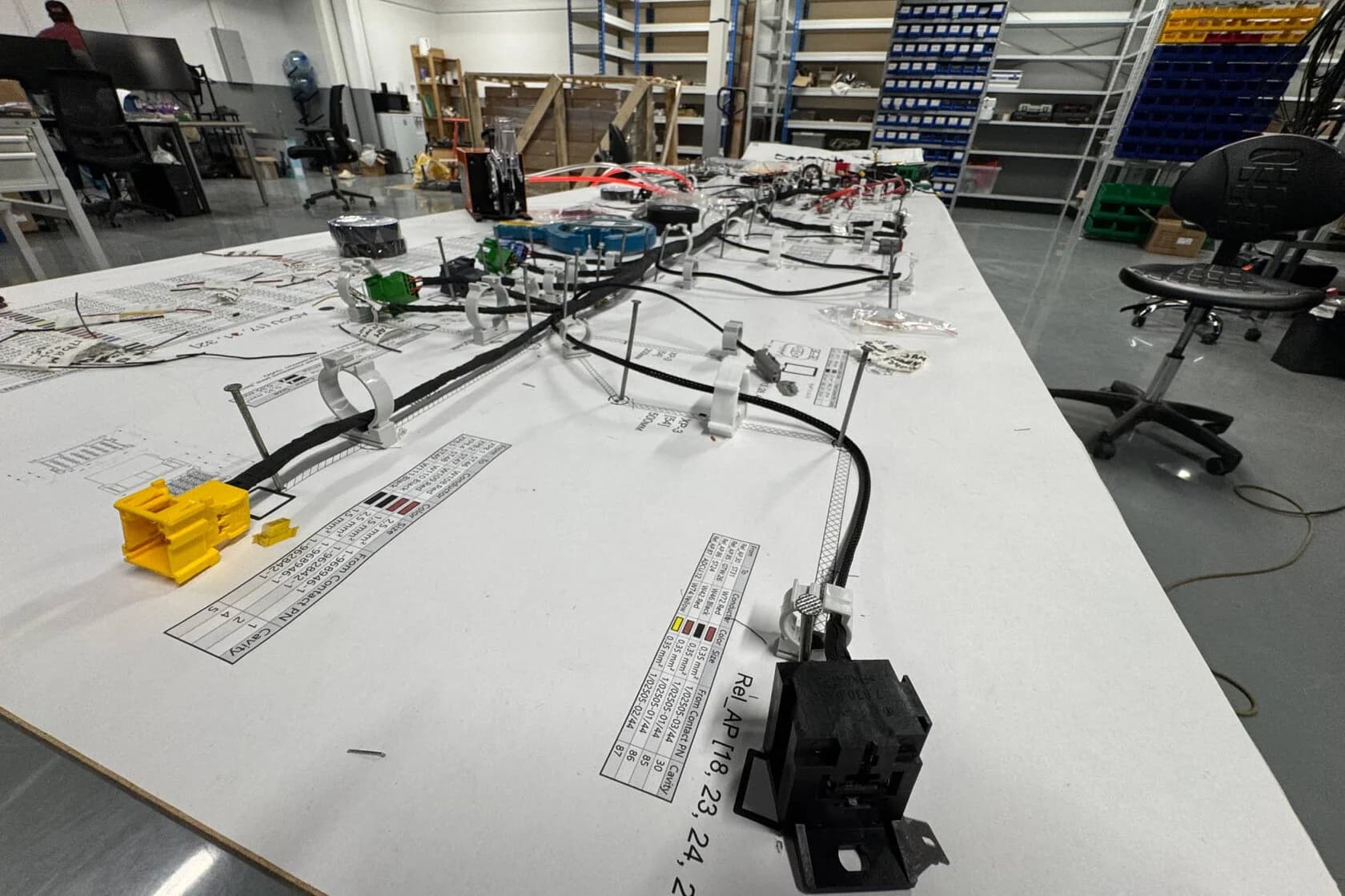

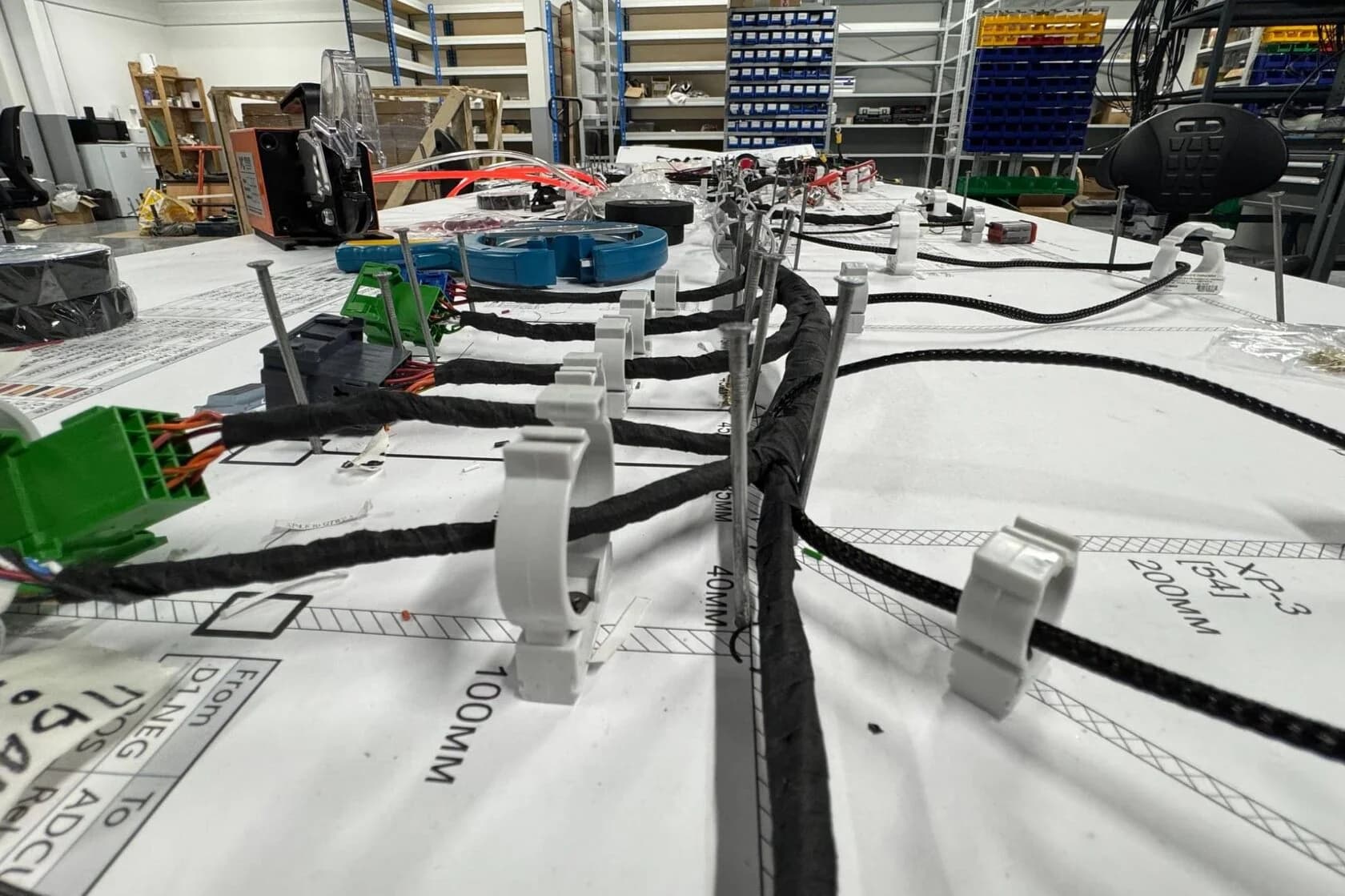

ОРГАНИЗАЦИЯ ЖГУТА

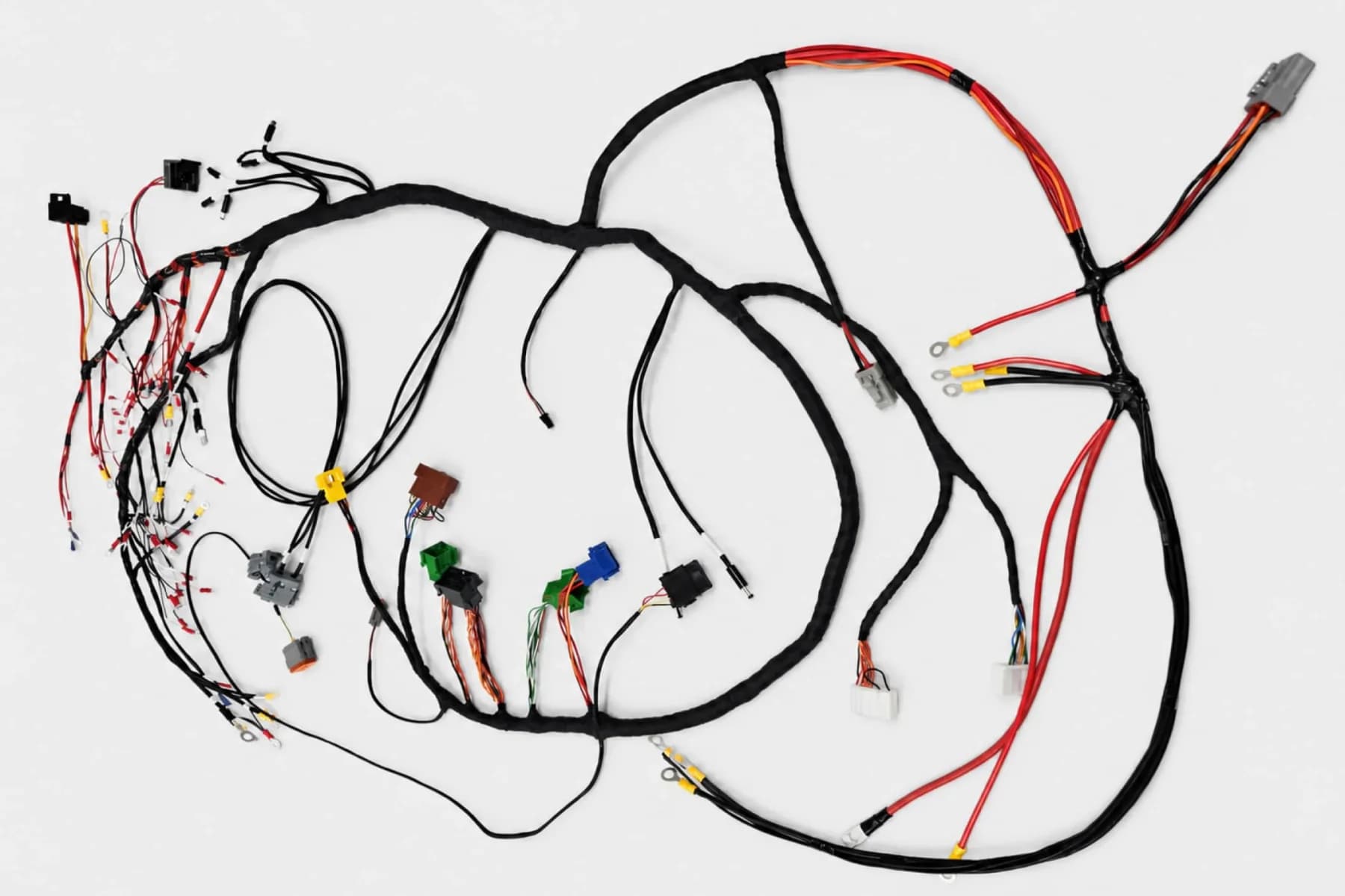

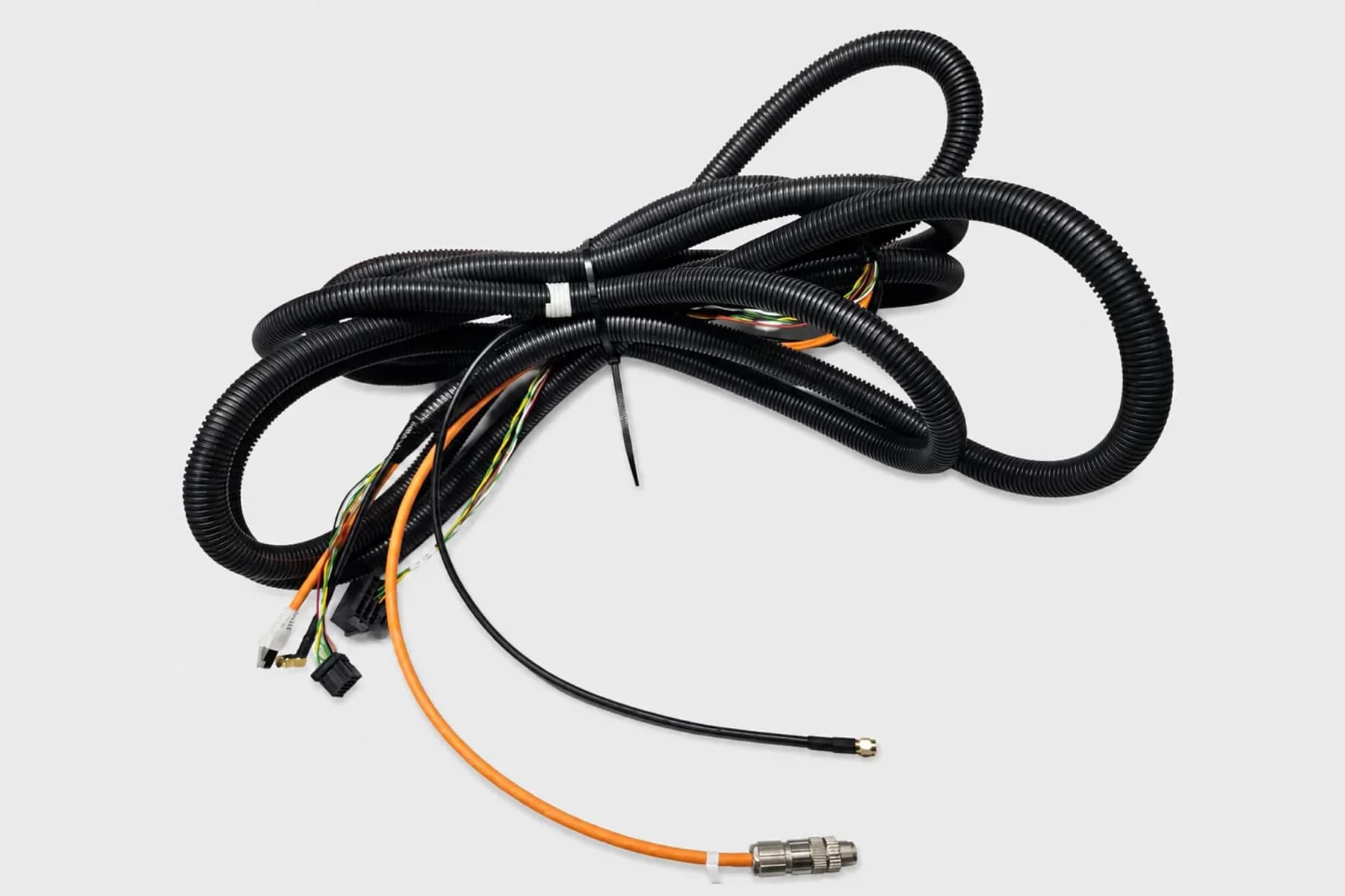

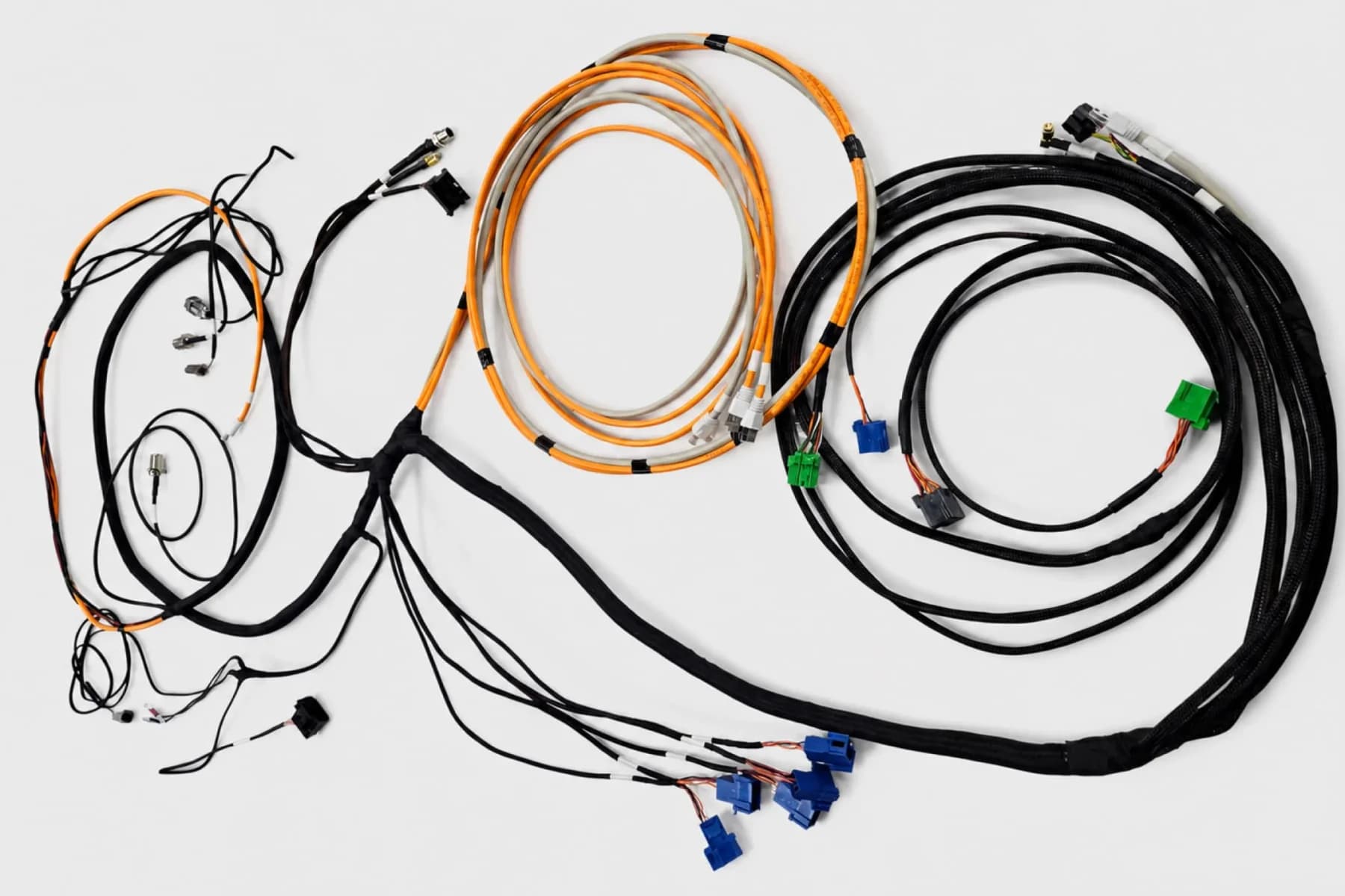

КОМПЛЕКСНЫЕ ЖГУТЫ
Характеристики продукции
- Применение
- для двигателей и трансмиссий, для датчиков и коммутации с блоками управления, для наружной прокладки под силовую и сигнальную коммутацию, полуприцепы
- Бренды
- Российские аналоги, Deutsch, Rosenberger, Leoni, Yazaki, TE и другие
- Чертеж
- либо давальческий, либо сами восстановим по образцу
- Молдинги
- возможны по согласованию
- Количество
- от 10шт для крупных жгутов более 50 линий. 100шт для жгутов менее 50 линий. Возможна штучная сборка с компенсации фактически затраченных часов с включением издержек на производство на мелкую партию.
- Производство комплектующих
- Россий, Китай, Европа
- Производство конечной продукции
- Россия, Москва, ООО ЗЭП «ФРАКСИС»
Дополнительные возможности
Есть возможности вносить широкой спектр модификаций: молдинги, подбор характеристик провода и соединители под условия эксплуатации и применения, лабораторные испытания. Долгосрочные поставки по Договору
| Тип кабеля | Модель | Основные соединители | Область применения |
|---|---|---|---|
| Питания (LV 12/24 В) | FLRY-A 0.35 мм² (ISO 6722-1, тонкостенная) | TE AMP MCP/MQS, Yazaki 090, Sumitomo TS | Легковые/грузовики/спец: салон, кузовные цепи |
| Питания (LV 12/24 В) | FLRY-B 0.75 мм² | TE AMP MCP/MQS, Deutsch DTM, JST | Легковые/груз: шасси, подкапотная зона (умер.) |
| Питания (LV 12/24 В) | AVSS 0.5 мм² (JASO D 611) | Sumitomo/Yazaki клеммы, TE MQS | Легковые (JP): жгуты ECU/датчиков |
| Питания (LV 12/24 В) | TXL 1.0 мм² (SAE J1128, 125 °C) | TE MCP/MQS, Delphi/Deutsch DTM | Легковые/груз: подкапотка, моторный жгут |
| Питания (LV 12/24 В) | GXL 2.0 мм² (SAE J1128, 125 °C) | Deutsch DT, TE MCP | Грузовики/спец: рама, внешняя прокладка |
| Питания (LV 12/24 В) | SXL 4.0 мм² (толстостенная) | Deutsch DT/DTP, TE Power Tap | Грузовики/спец: силовые 12/24 В |
| Питания (LV) | Battery cable 16 мм² (класс 5) | Кольца M8/M10, Deutsch DTP, Anderson SB50 | Легковые/груз: АКБ↔стартер/масса |
| Питания (LV) | Battery cable 25 мм² | Кольца M8/M10/M12, DTP | Груз/спец: лебёдки, подъёмники, ПТО |
| Питания (высокотемп.) | PTFE/FEP 0.5–1.0 мм² (до 200 °C) | TE MQS Hi-Temp, Bosch клеммы | Легк./груз: датчики турбо/выхлоп |
| Сигнальная шина | LIN 1-wire 0.35–0.5 мм² | TE MQS/MCP, Yazaki 090 | Легковые: кузовная электроника |
| Сигнальная пара (CAN) | CAN 2×0.35 мм², 120 Ω, экр. | TE MCP/MQS, Deutsch DTM, M12 A-coded | Все: CAN сети шасси/двигателя |
| Сигнальная пара (CAN усил.) | CAN 2×0.75 мм², 120 Ω, экр. | TE MCP, Deutsch DT/DTM | Груз/спец: длинные трассы, EMC |
| Данные (Ethernet) | 100BASE-T1 (1-pair) 100 Ω S/UTP | TE MATEnet/H-MTD, Rosenberger H-MTD, M12 X-coded | Легк./груз/спец: ADAS, камеры, IVI |
| Данные (Ethernet) | 1000BASE-T1 (1-pair) 100 Ω S/FTP | TE MATEnet/H-MTD, Rosenberger H-MTD, M12 X-coded | Легк./груз: высокоскоростные сети |
| Данные (FlexRay) | FlexRay 100 Ω, экр. пара | TE MCP/MQS, Deutsch DTM | Легковые: системы безопасности |
| Видео/данные | LVDS (FPD-Link) 100 Ω, twin/quad | Rosenberger HSD, TE/Amphenol HSD | Легковые: камеры/дисплеи |
| Коаксиальный | 50 Ω RG-174 / 1.5D-2.6 | FAKRA I/II, Mini-FAKRA, SMB | Легк./груз: GPS/LTE/SDARS |
| Коаксиальный | 50 Ω RG-58 | FAKRA, SMB (адаптеры к SMA) | Легк./груз: внешние антенны |
| Коаксиальный (видео) | 75 Ω (камеры) | FAKRA, HSD, Triax/Quadrax | Легковые: видеомагистрали до ~6 ГГц |

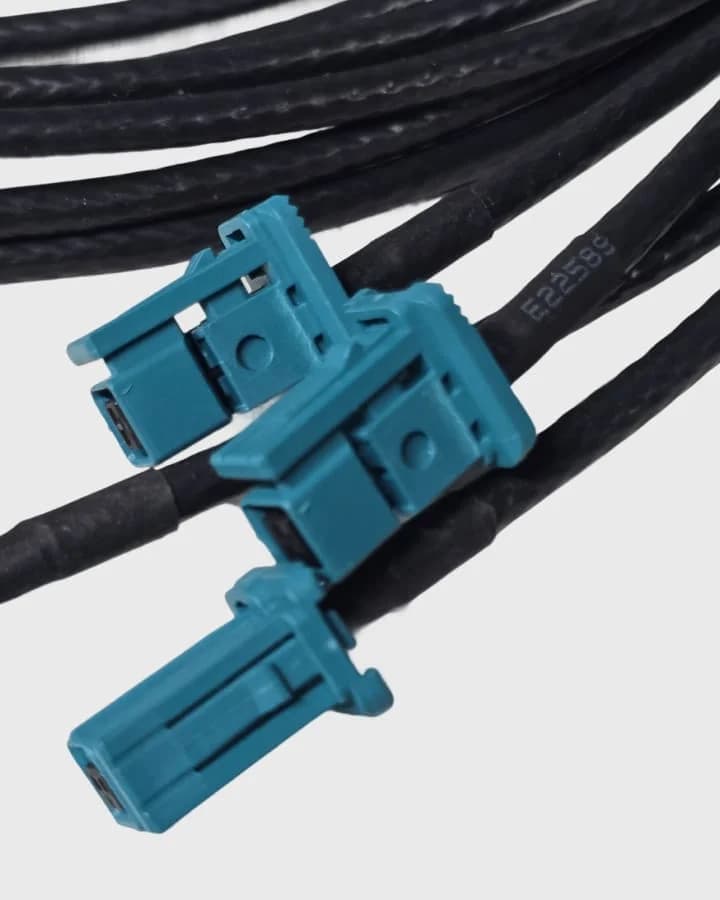

| Коаксиальный (микро) | Mini-FAKRA 50 Ω + тонкий коаксиал | Mini-FAKRA | Легковые: камеры/радары, ADAS |
| Диагностический | OBD-II кабель 16-pin, многожильный | OBD-II (SAE J1962), Deutsch DTM, M12 A-coded | Легк./груз/спец: сервис/диагностика |
| Интерфейсный/переходники | ISO ↔ OBD кабель | OBD-II 16-pin, DTM, открытые клеммы | Все: сервисные переходники |
| Приборный (ABS) | ABS sensor 2×0.5 мм² экр. | AMP Superseal 1.5, Deutsch DTM | Легк./груз: датчики колеса |
| Приборный (температура) | PTC/NTC 2×0.35–0.5 мм² | MQS/MCP, Superseal 1.5 | Легк./груз: датчики t° |
| Управление/актуаторы | Shielded 3×0.5 мм² | Deutsch DTM/DT, AMP Superseal | Груз/спец: гидравлика/клапаны |
| Управление/актуаторы | Shielded 4×0.75 мм² | Deutsch DT, HDP20 | Спец: исполнительные механизмы |
| Пром./Ethernet | Cat6A 4-pair S/FTP | M12 X-coded | Спец/груз: IP-сети камер/контроллеров |
| Пром./Ethernet | 2-pair (100 M) S/FTP | M12 D-coded | Спец: сенсоры, распределённые узлы |
| Круглый приборный | Multi-core → M23 (power/signal) | M23 | Спец: серводвигатели/приводы |
| Жгуты на пласт. разъёмах | DEUTSCH/TE/Tyco/Amphenol (сборки) | Deutsch DT/DTM/DTP, AMP MCP/MQS, Amphenol AT, M5–M23, IP66–68 | Все: CAN, навигация, аудио-видео, переходники |
| LV наружные жгуты | 2×2.5–4 мм² в оболочке | Deutsch DT, TE AMP MCP | Груз/спец: рама/кузов |
| LV повышенный ток | 2×6–10 мм² | Deutsch DTP, кольца M8/M10 | Груз/спец: распределение 12/24 В |
| Полуприцепы (свет) | Жгут 7-pin (ISO 1724) | 7-pin штекер/розетка | Лёгкие прицепы: световые цепи |
| Полуприцепы (тяж.) | Жгут 15-pin (ISO 12098) | 15-pin штекер/розетка | Тягач/полуприцеп: питание/сигнализация |
| HV (авто, ISO 19642) | Single-core 2.5 мм² (600/1000 В) | TE HVA 280, Rosenberger HVR, Aptiv HV | Легк./PHEV/BEV: OBC, DC-DC, HV вспом. цепи |
| HV (авто) | Single-core 6 мм² shielded | TE HVA 320, HVR | Легк./груз: инвертор↔АКБ, HV обогрев |
| HV (авто) | Single-core 16 мм² shielded | TE HVA 320/630, HVR | Легк./груз: инвертор↔e-мотор (низк. мощн.), PDU |
| HV (авто) | 3×16 мм² shielded (моторный) | TE HVA 630, HVR многополюсные | Легк./груз: инвертор↔e-мотор (3-фазный) |
| HV (авто) | 2×35 мм² shielded | HVA 630, HVR | Груз/спец: тяговые цепи, HV магистрали |
| HV (тяговые батареи) | 2×25 мм² (экр.) | Anderson/REMA/SMH/Apeks | Электропогрузчики, складская техника, LCV |
| HV (тяговые батареи) | 2×50 мм² (экр.) | Anderson/REMA/SMH/Apeks | Электротранспорт/груз: силовые линии |
| HV (тяговые батареи) | 2×70–75 мм² (экр.) | Anderson/REMA/SMH/Apeks | Спец/тяжёлые EV: главные магистрали |
| Видео/камеры | HSD 4×twisted 100 Ω | Rosenberger HSD, TE/Amphenol HSD | Легковые: камеры/инфотейнмент |
| Видео/камеры | Coax 50 Ω для GMSL/FPD-Link | FAKRA Z/Mini-FAKRA, Rosenberger FAKRA | Легковые: камера ↔ ECU |
