Коаксиальные кабельные сборки 75 Ом
Обрабатываем кабели с оболочкой от 0.86 мм. Стандартная номенклатура коннекторов: BNC, RCA, F-разъем, SMP, SMC. Возможно изготовление нестандартных конфигураций под требования заказчика.
~10 000 - для проводов
Возможно увеличение до 30-40 тыс. шт.
Под заказчика с большими объемами строим отдельную производственную линию
Характеристики продукции
- Волновое сопротивление
- 75 Ом
- Диапазон частот
- 0–12ГГц
- Внешний диаметр
- 1.6–15 мм, другие по согласованию
- Оболочка провода
- PVC
- Длины
- типовые от 1м до 100м. Прочие по согласованию.
- Производство комплектующих
- Россий, Китай, Европа, США, Япония
- Производство конечной продукции
- Россия, Москва, ООО ЗЭП «ФРАКСИС»
Есть возможности вносить широкой спектр модификаций: молдинги, подбор характеристик провода и соединители под условия эксплуатации и применения, лабораторные испытания. Долгосрочные поставки по Договору.

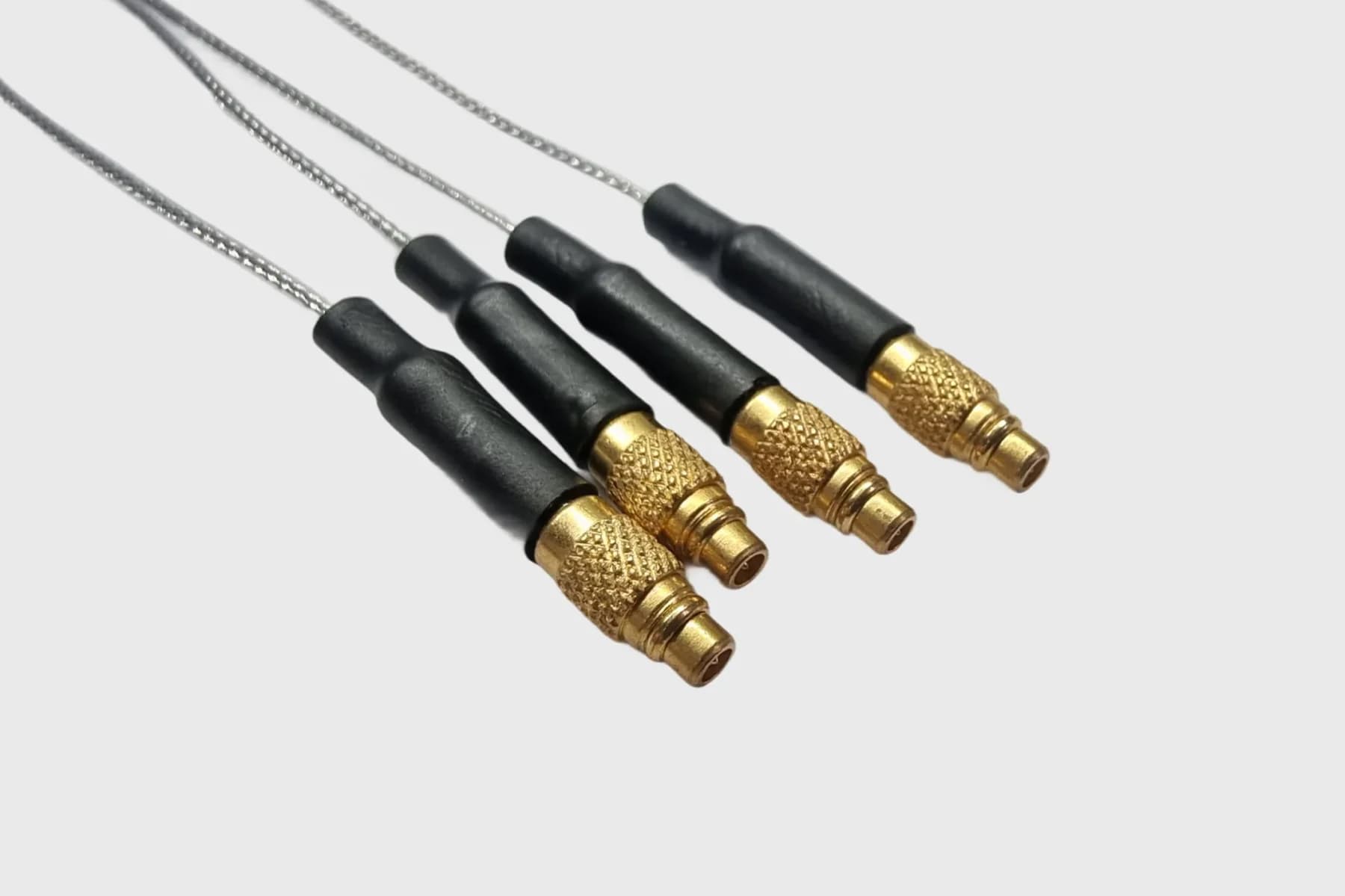

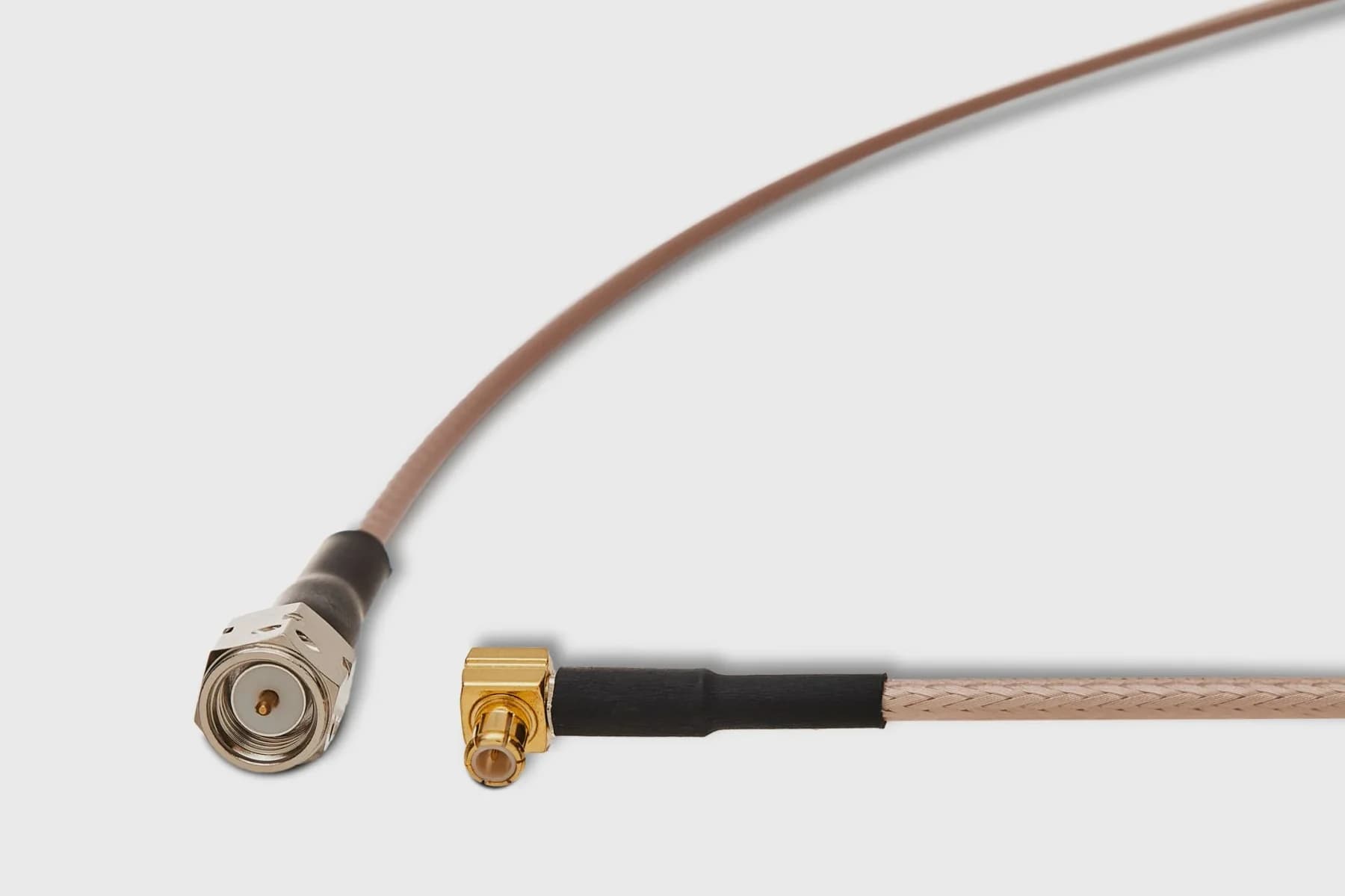

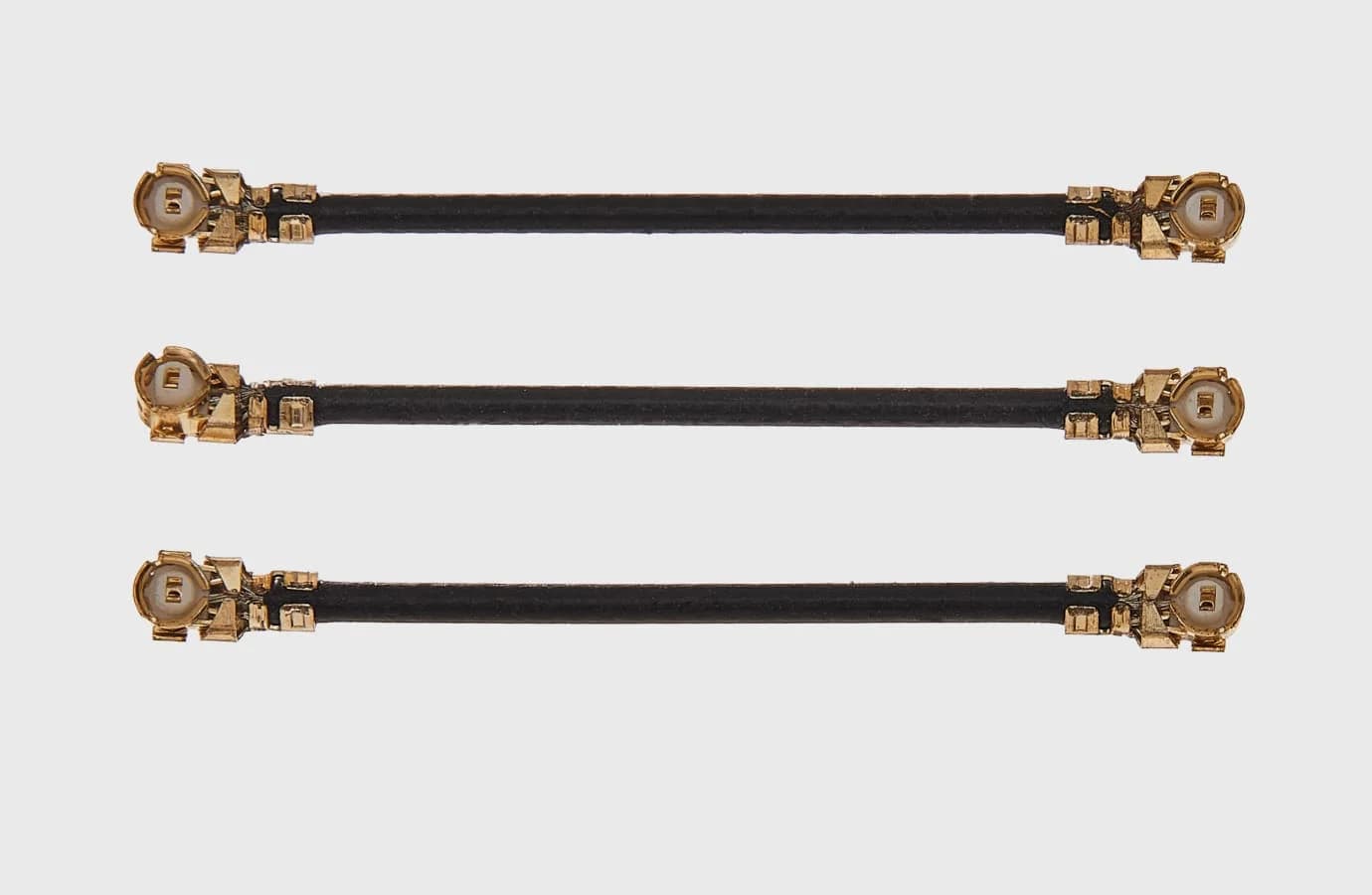

Схемы и исполнения

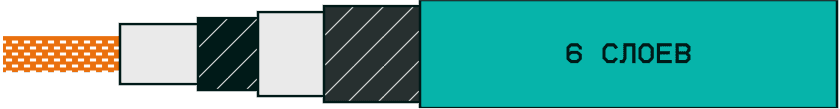

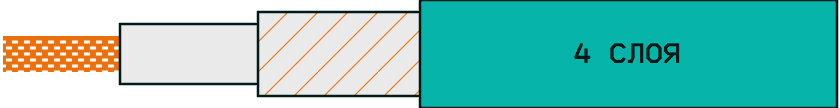

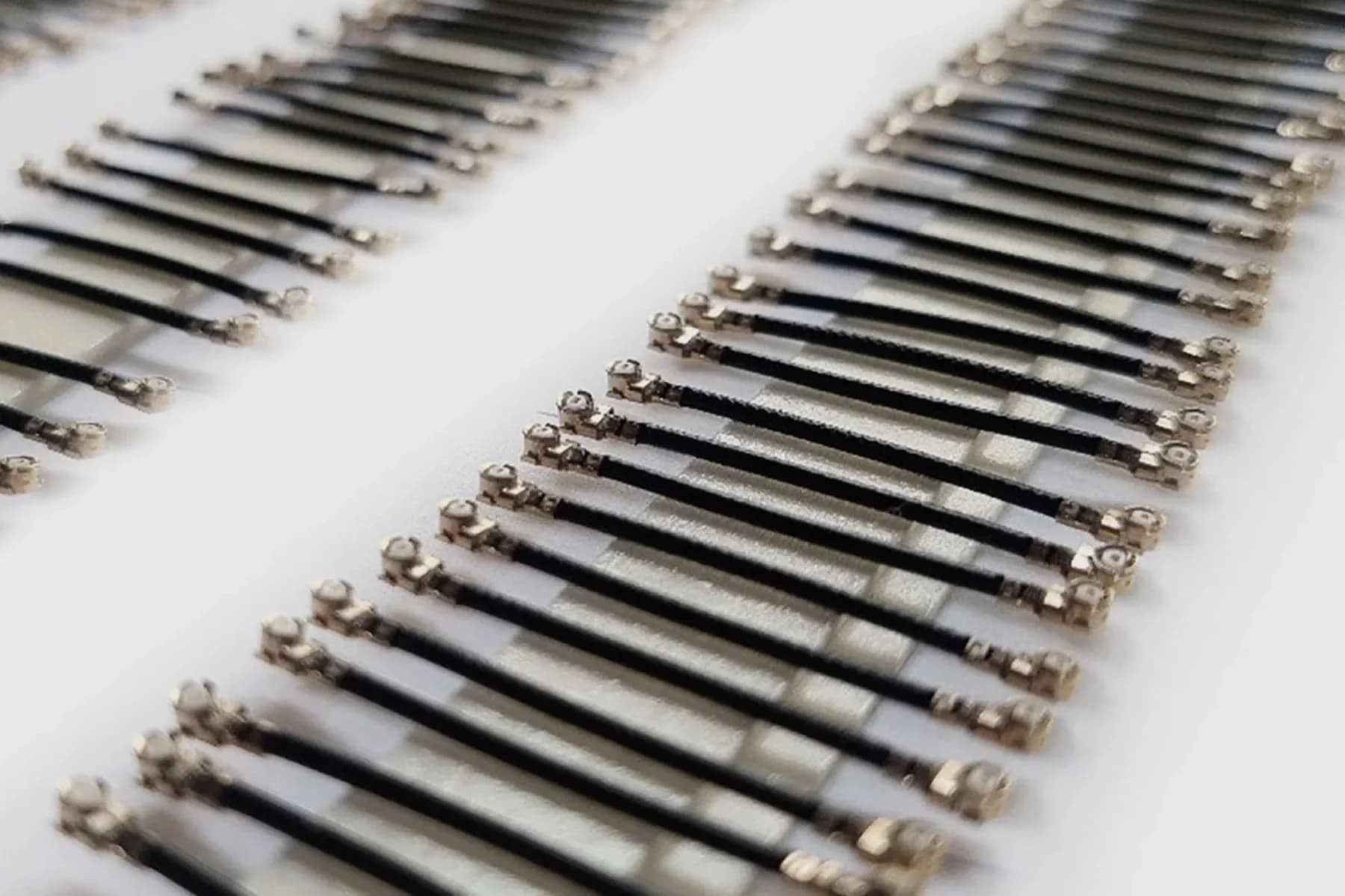

Многослойная обработка
исполнения кабелей
Маркировка

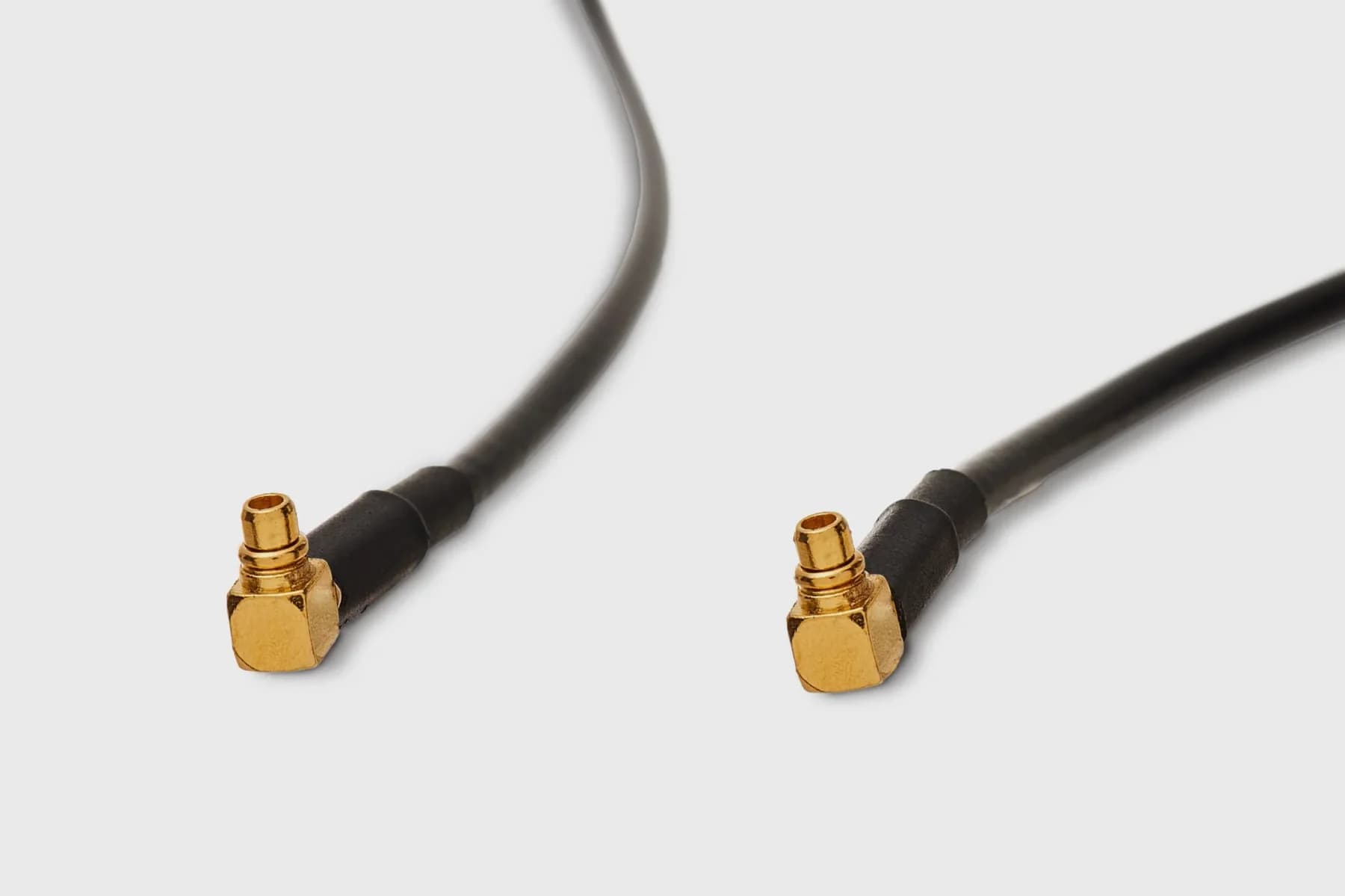

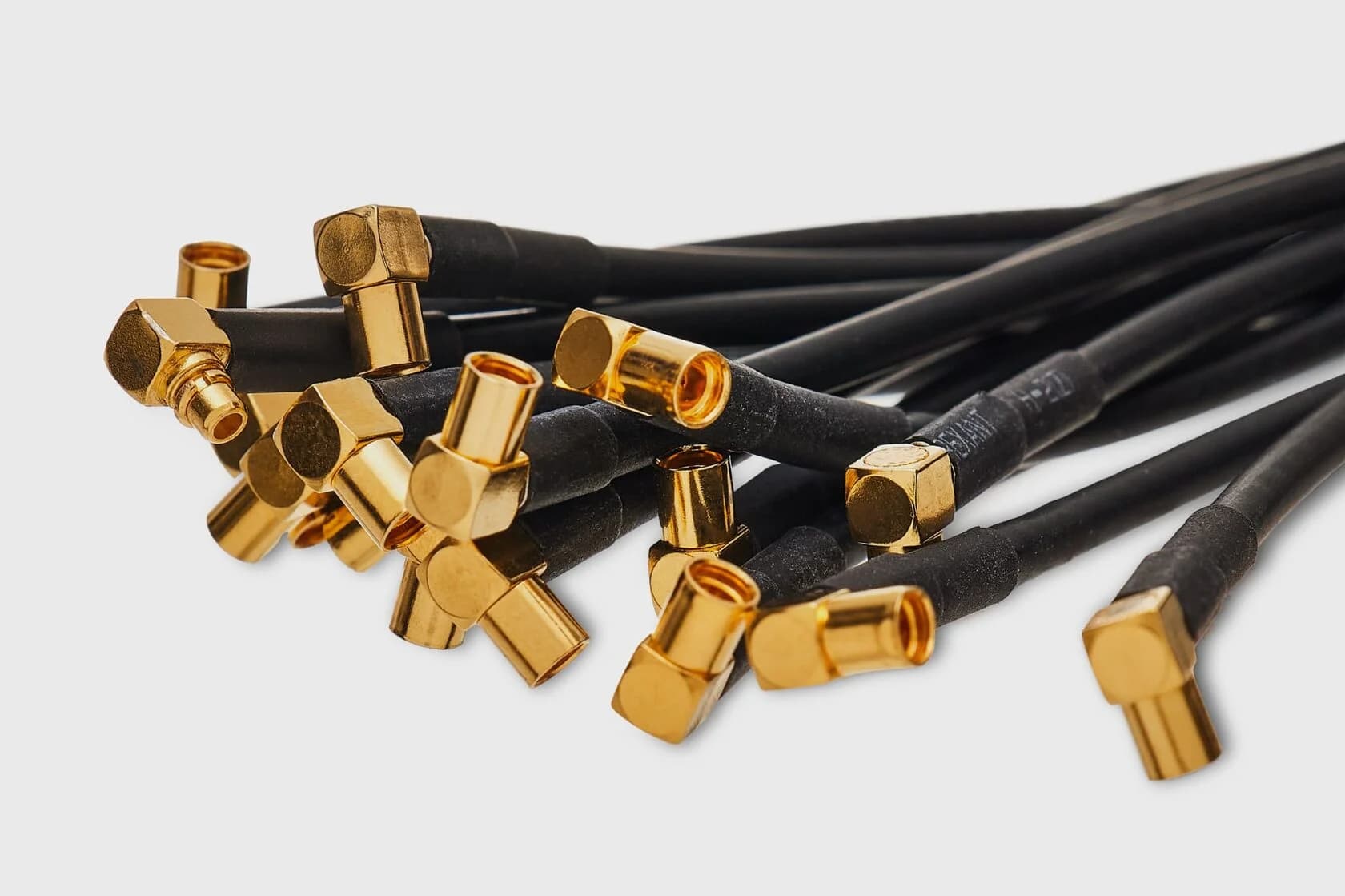

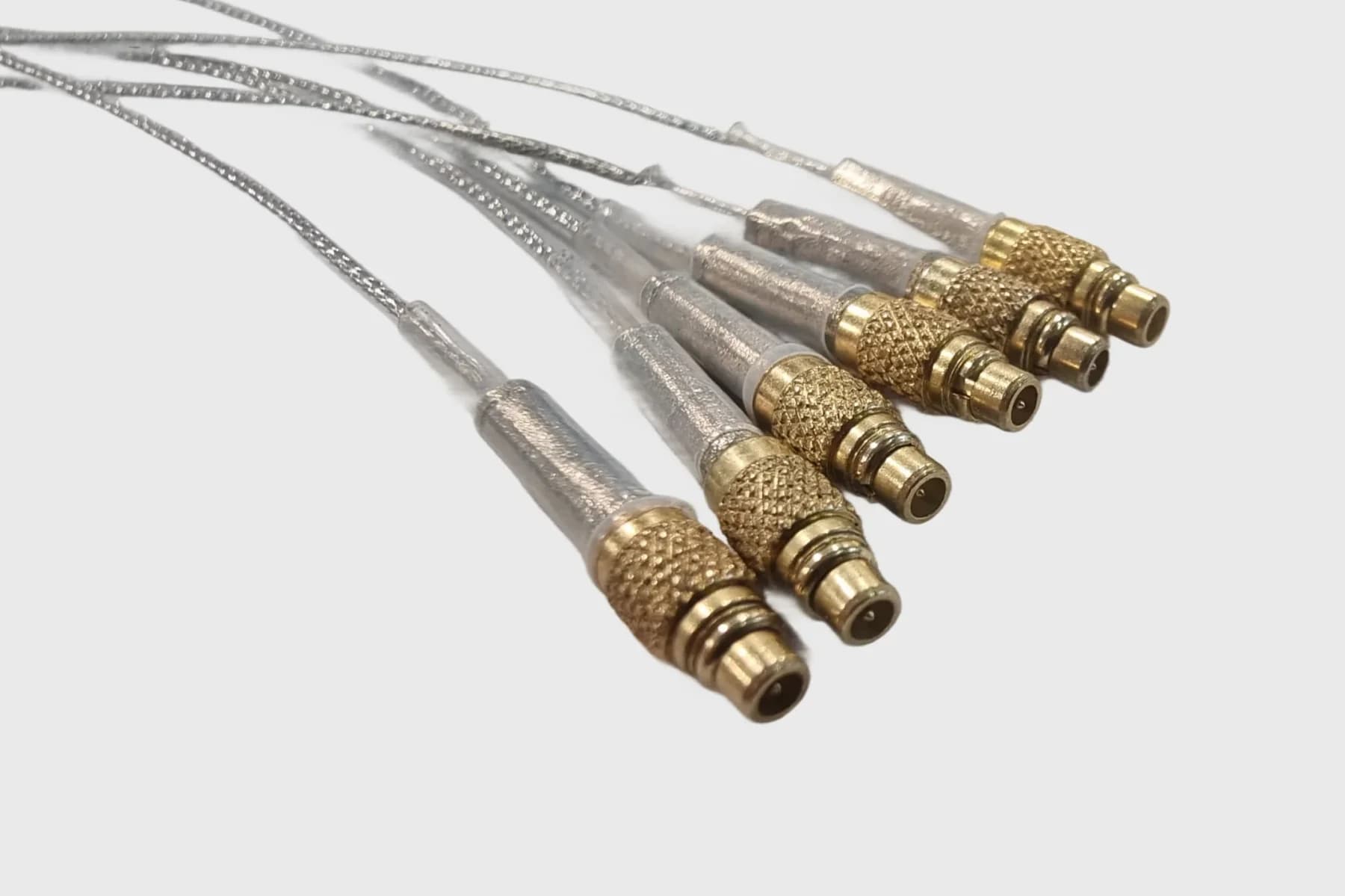

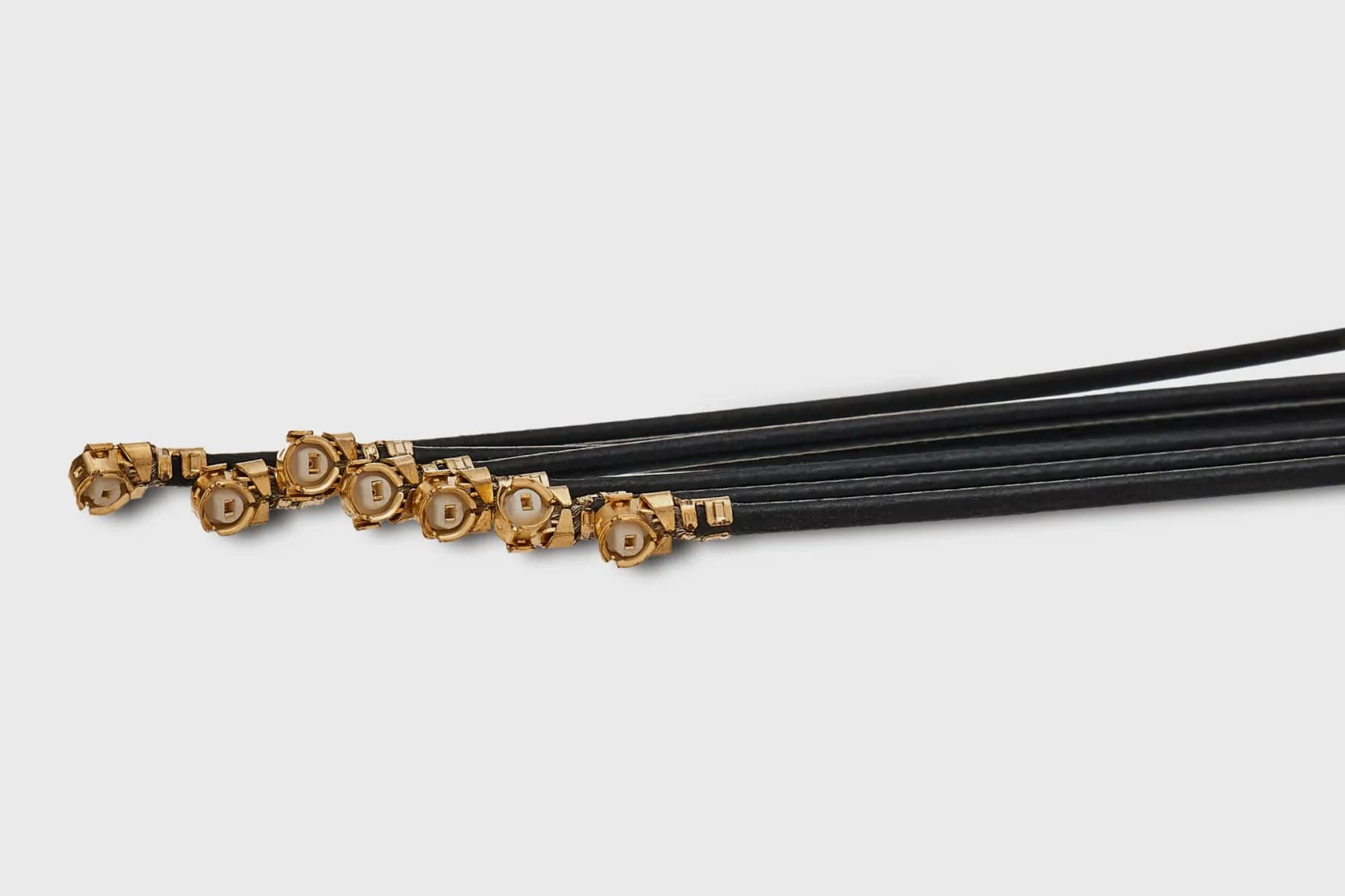

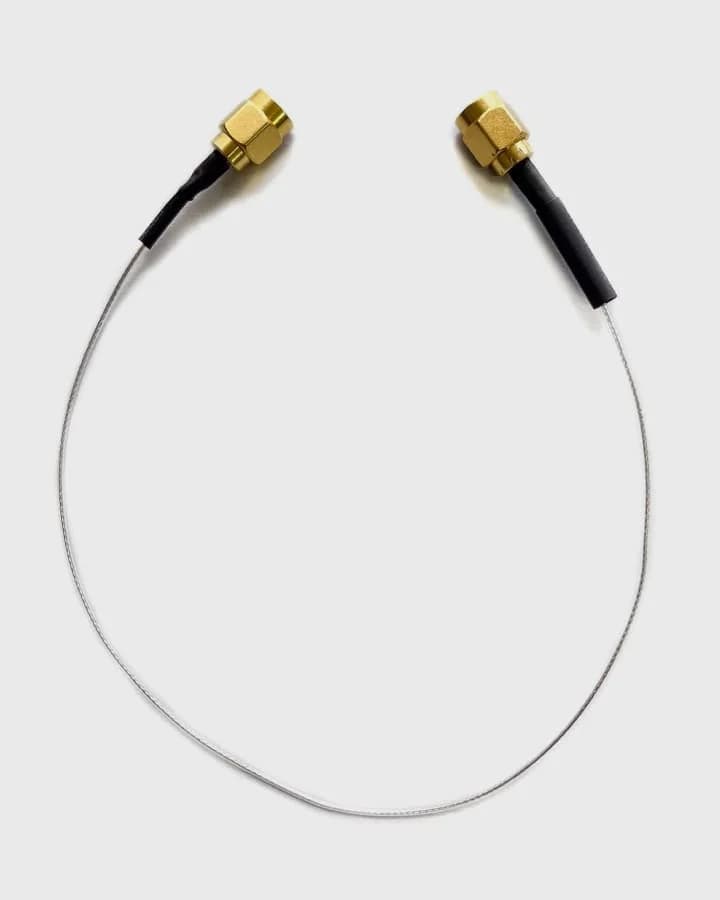

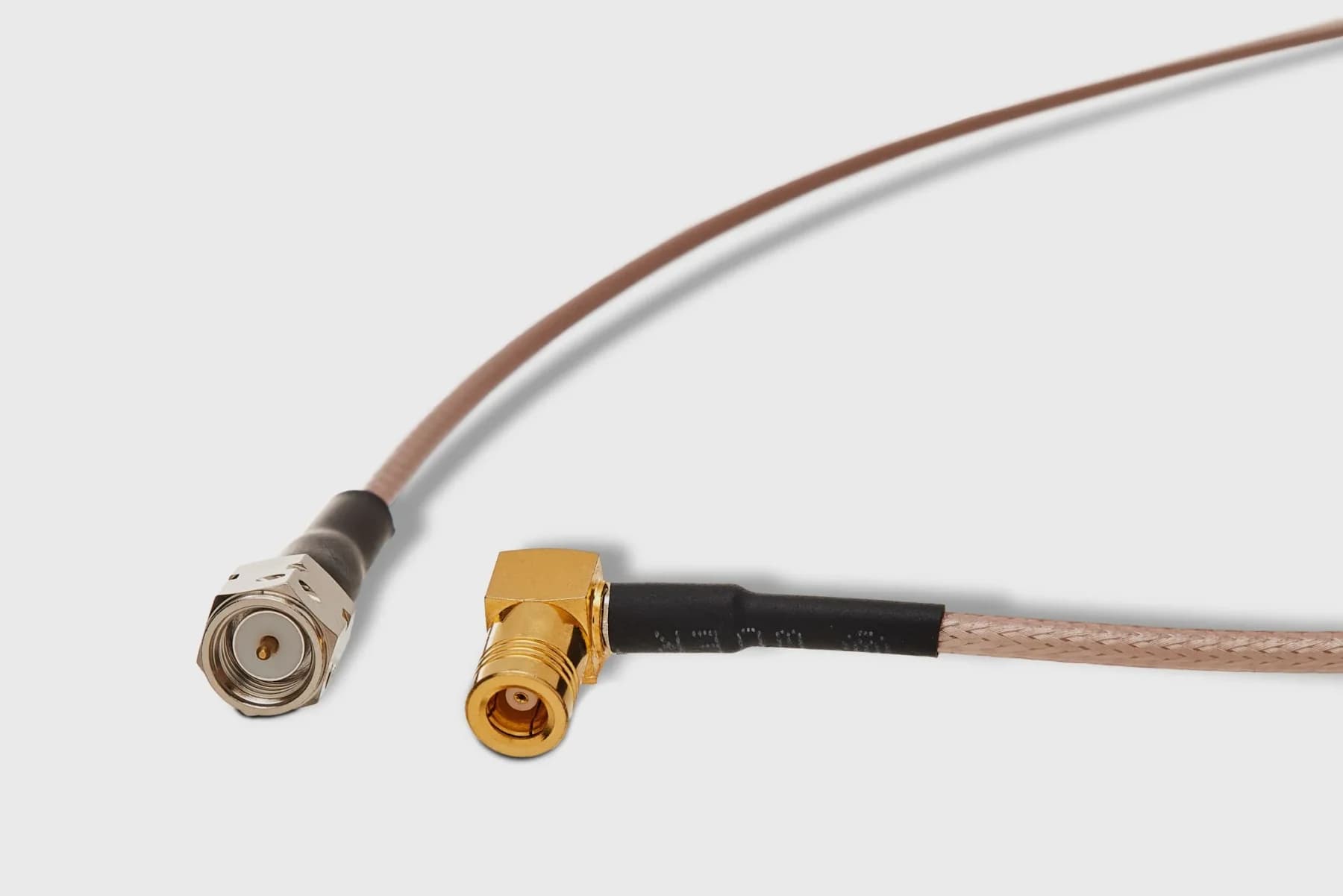

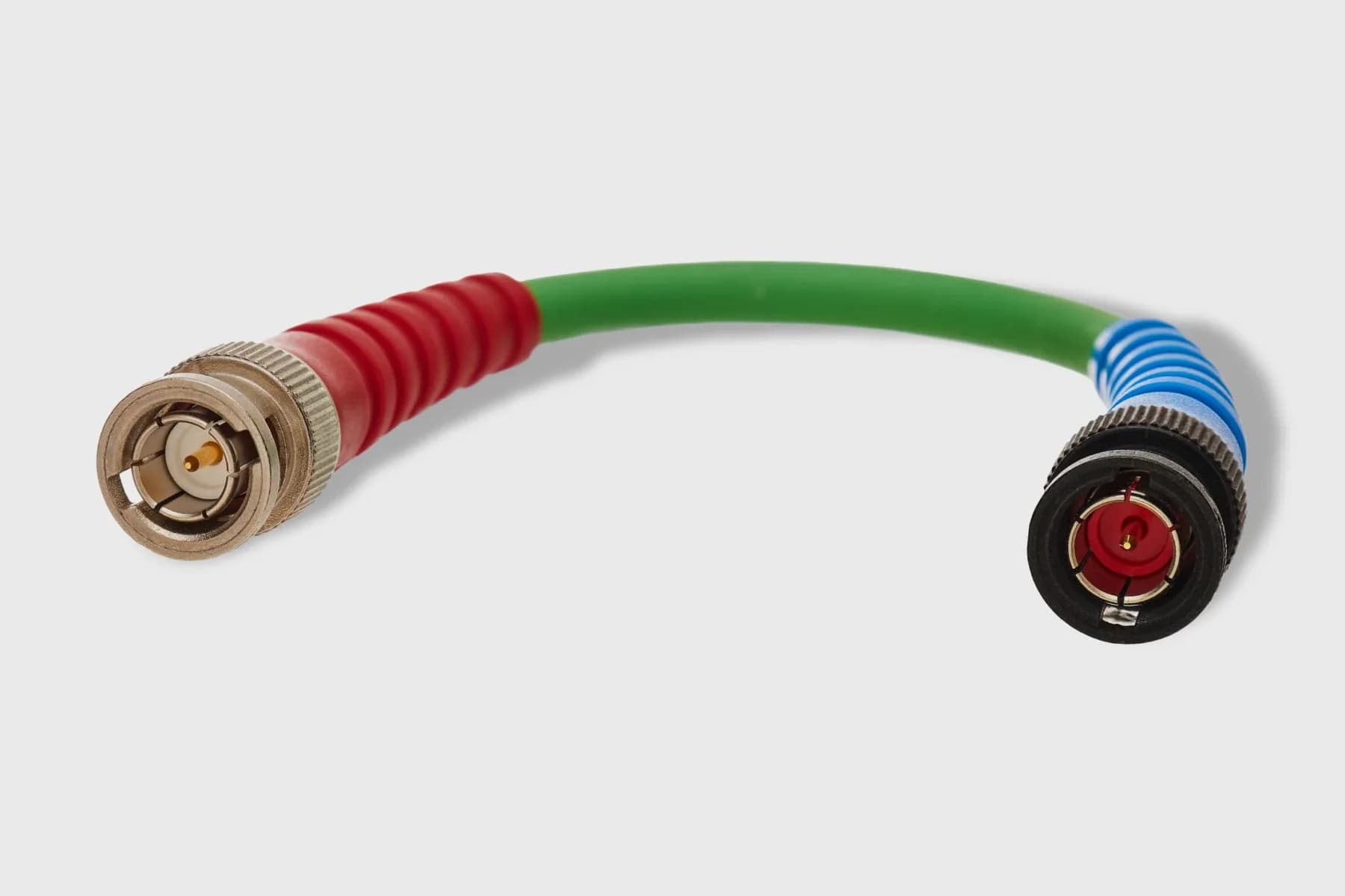

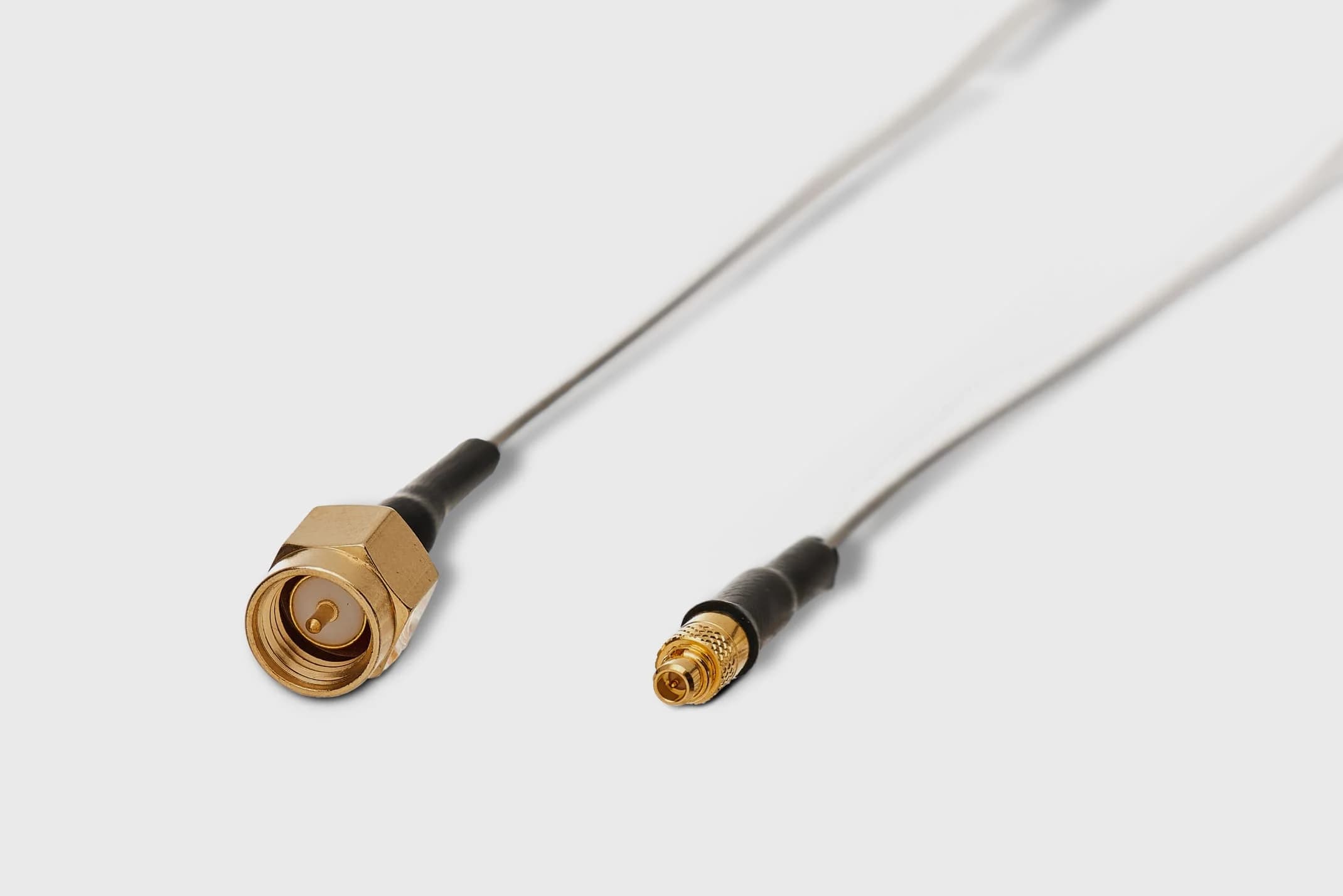

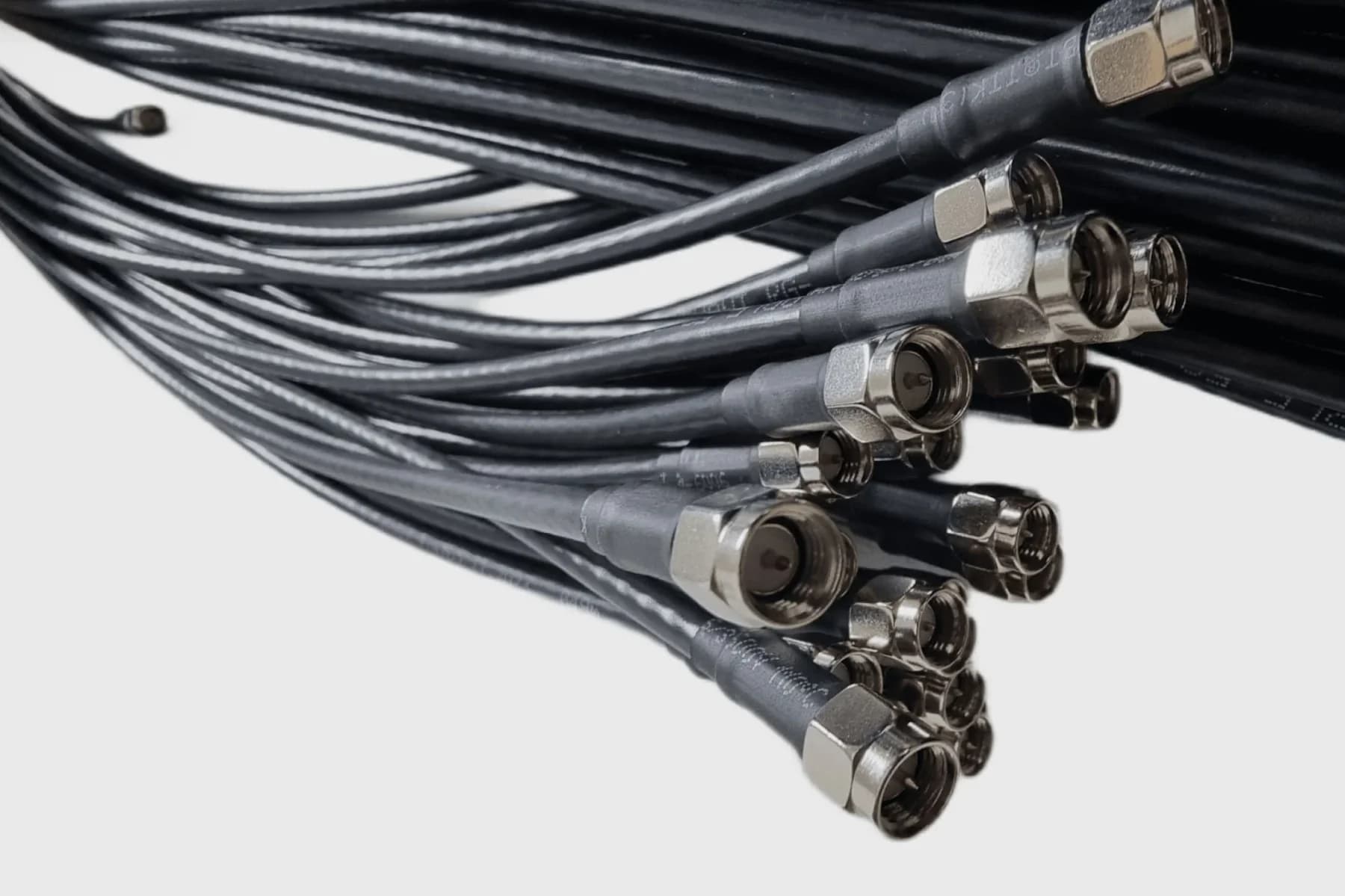

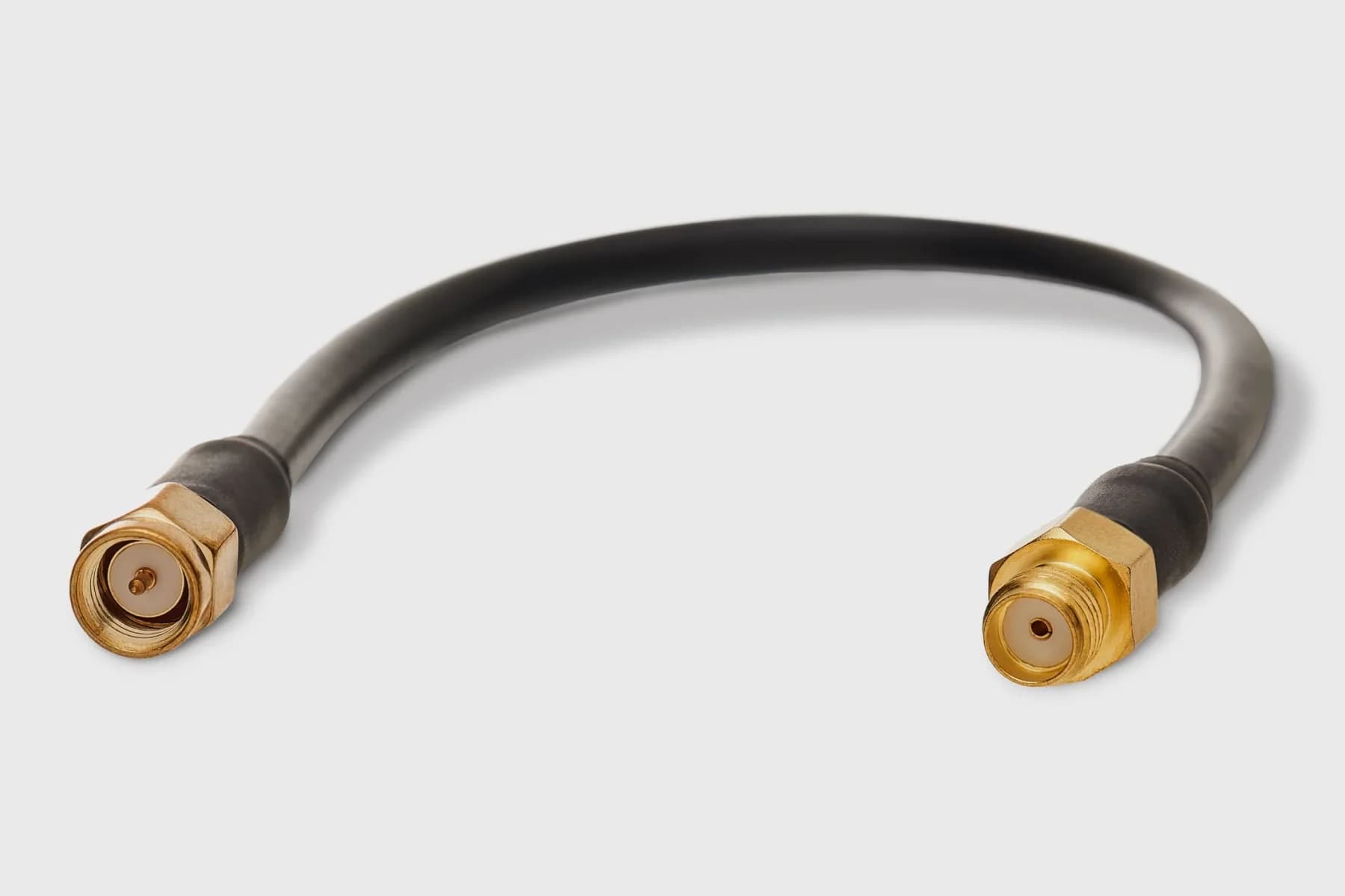

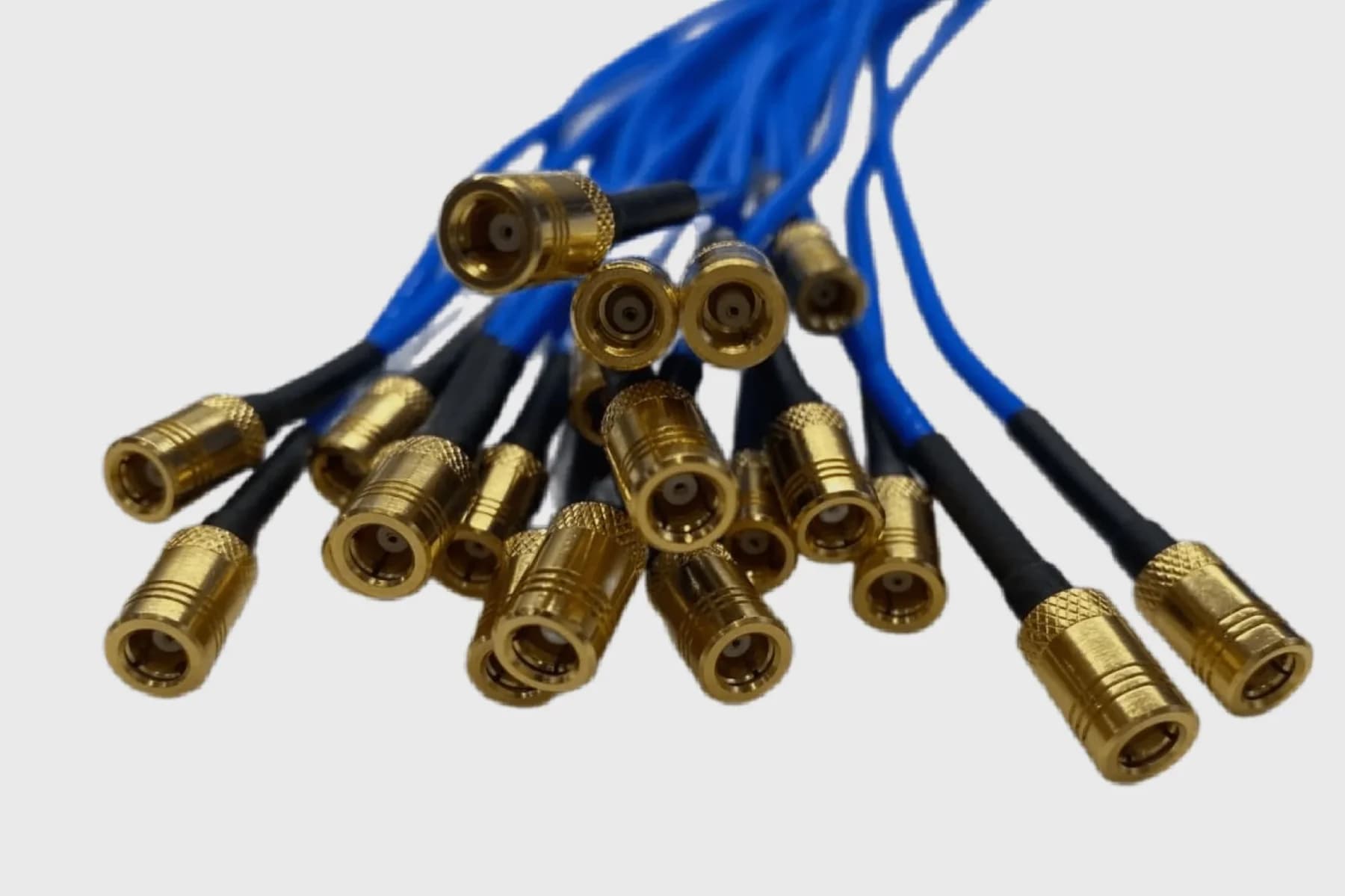

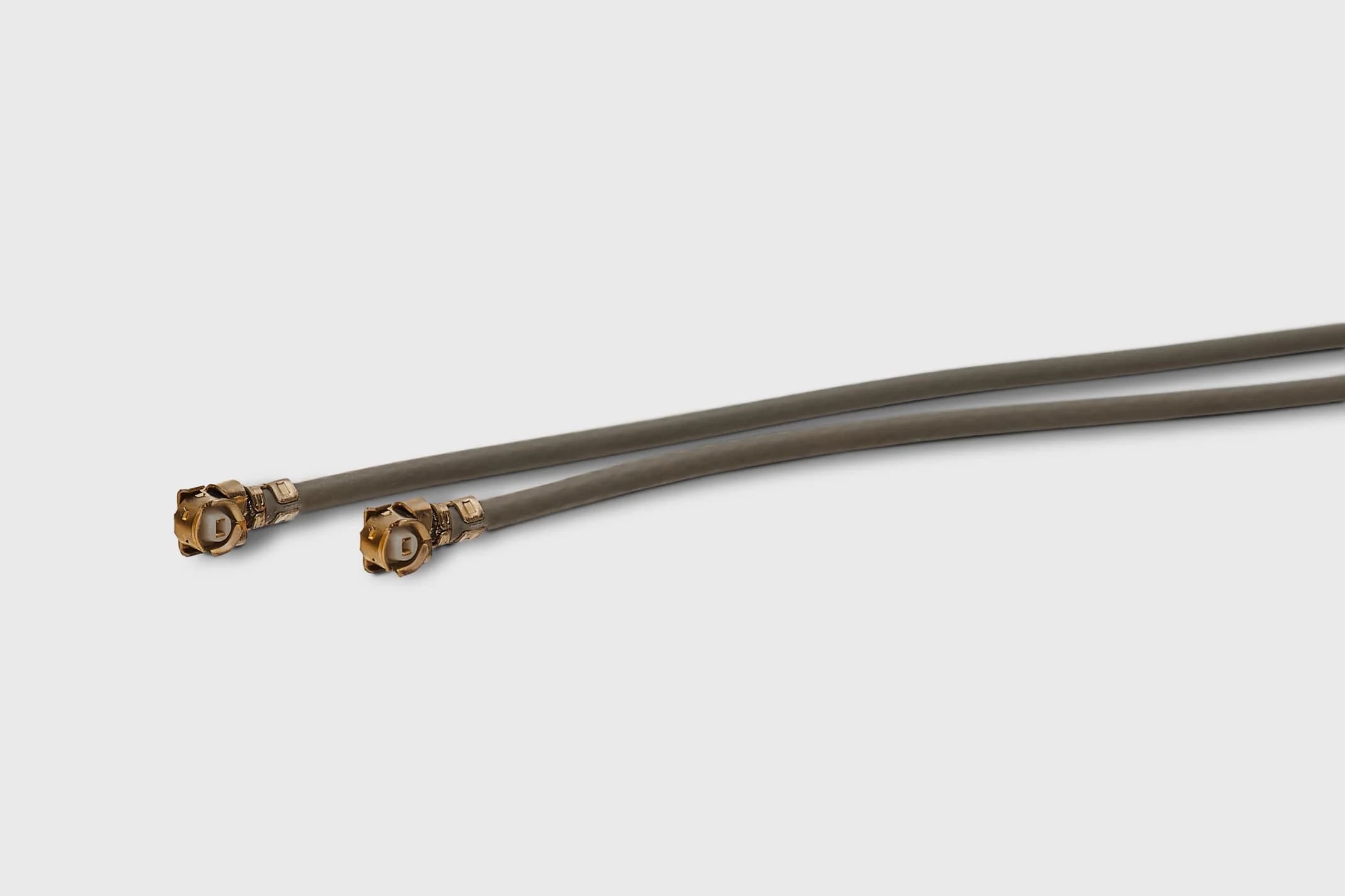

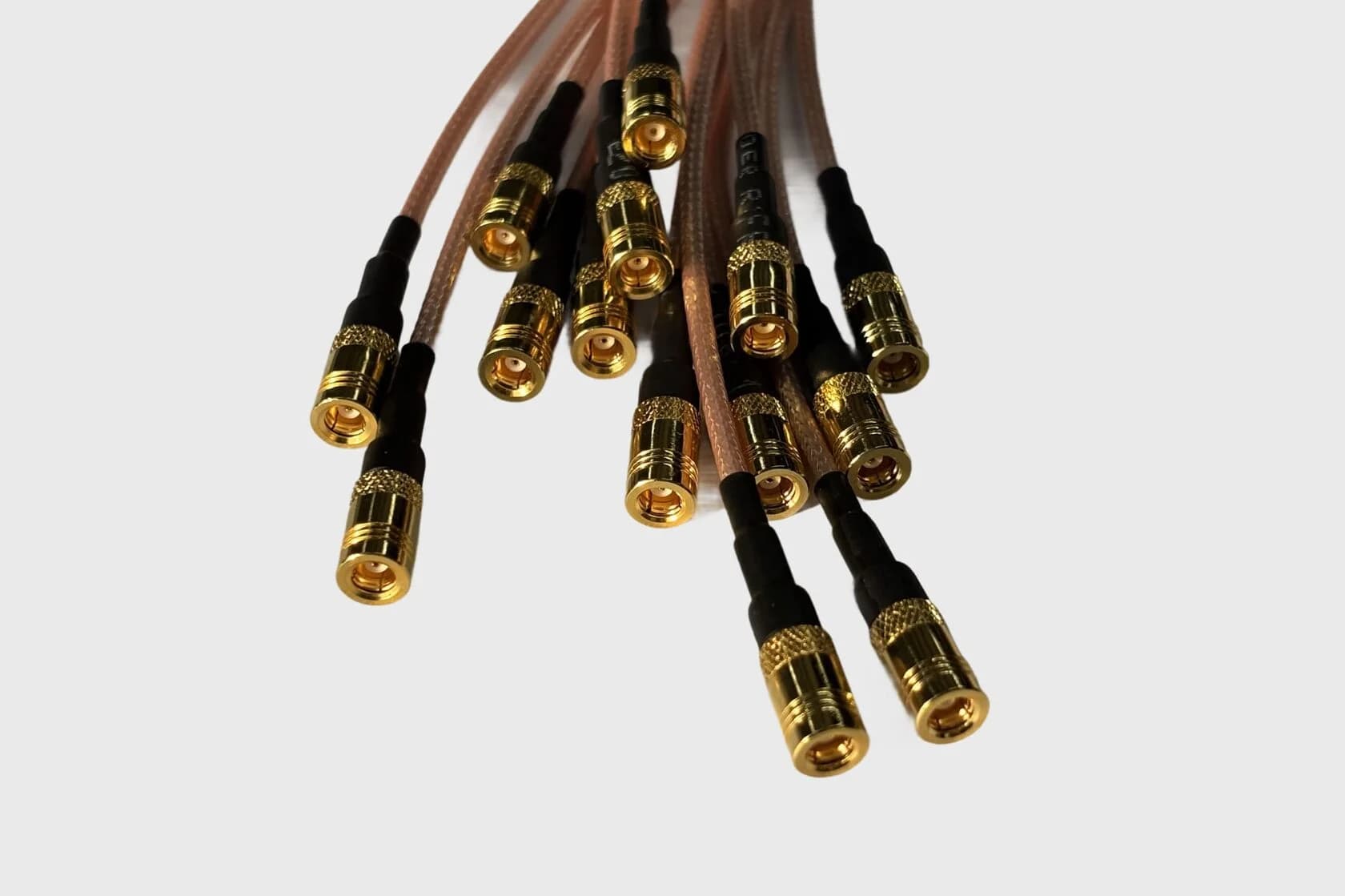

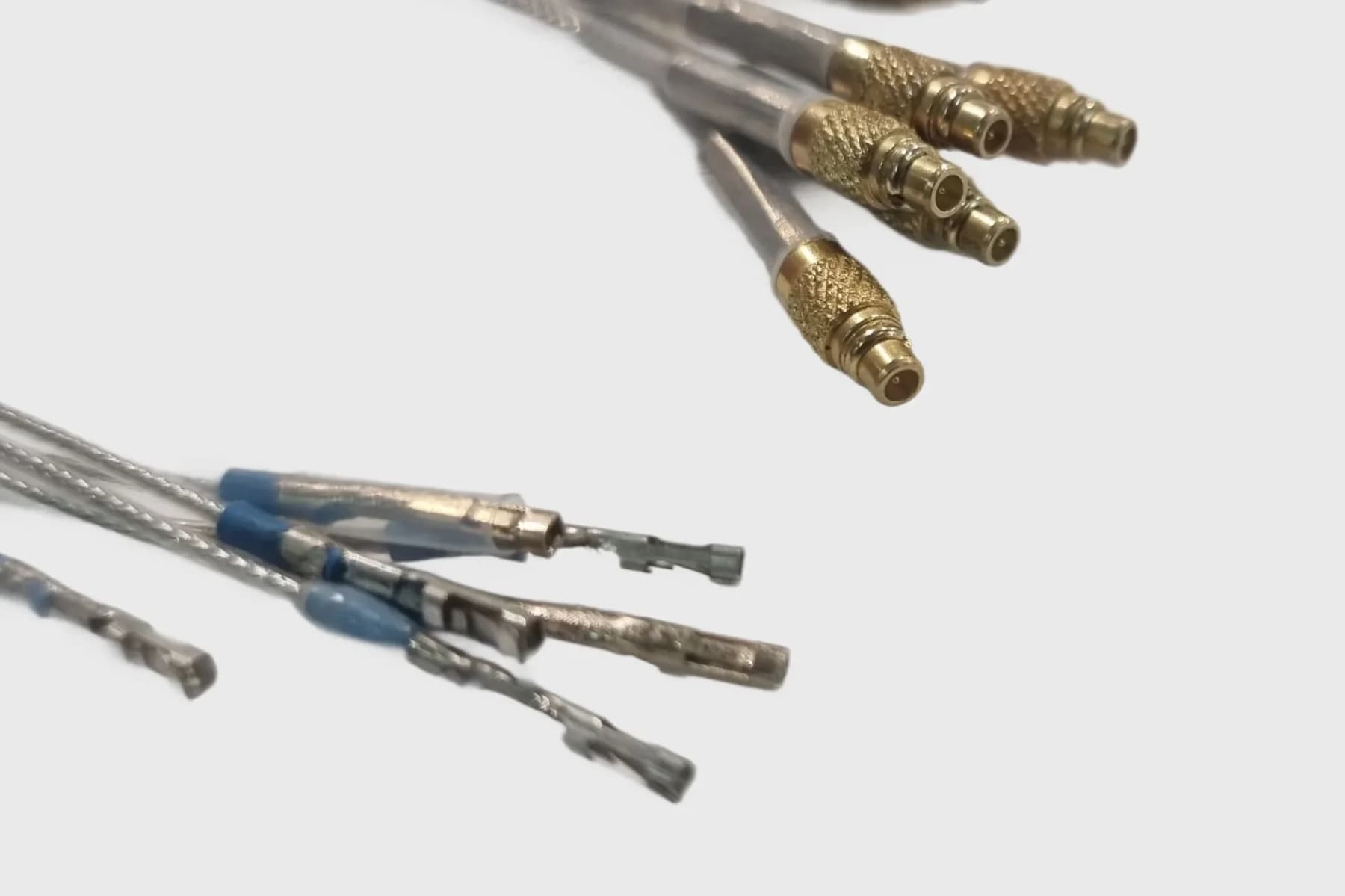

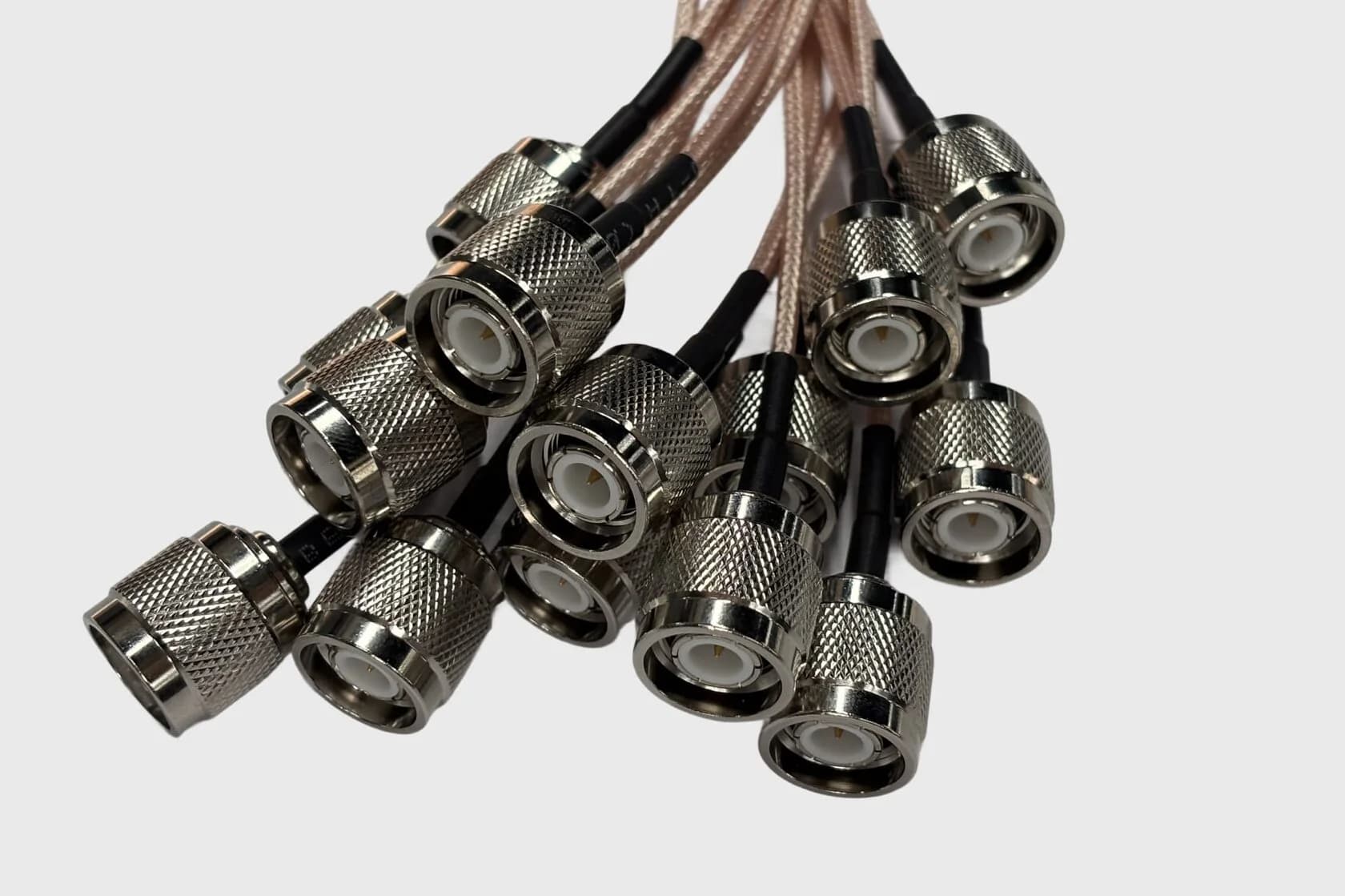

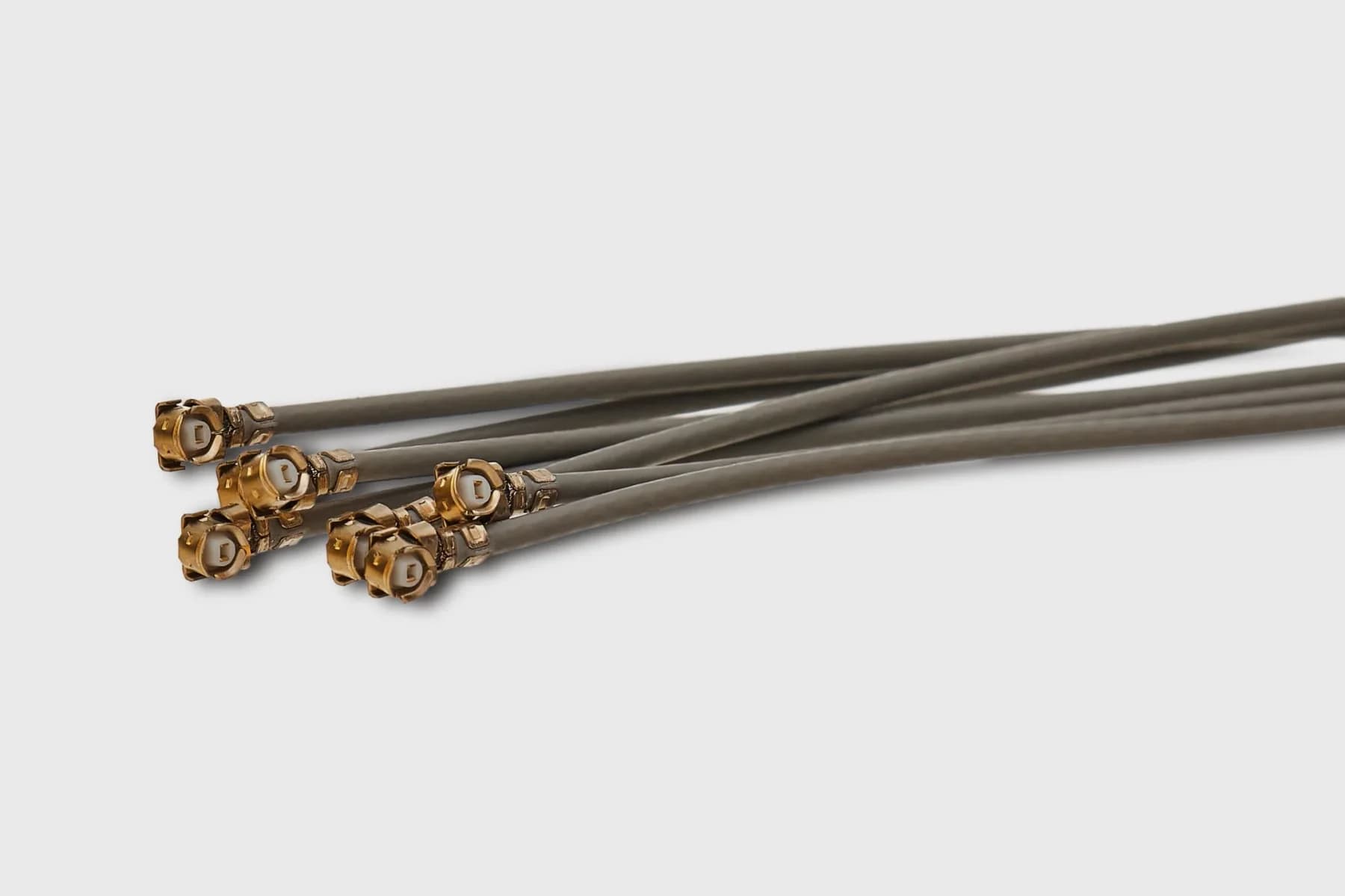

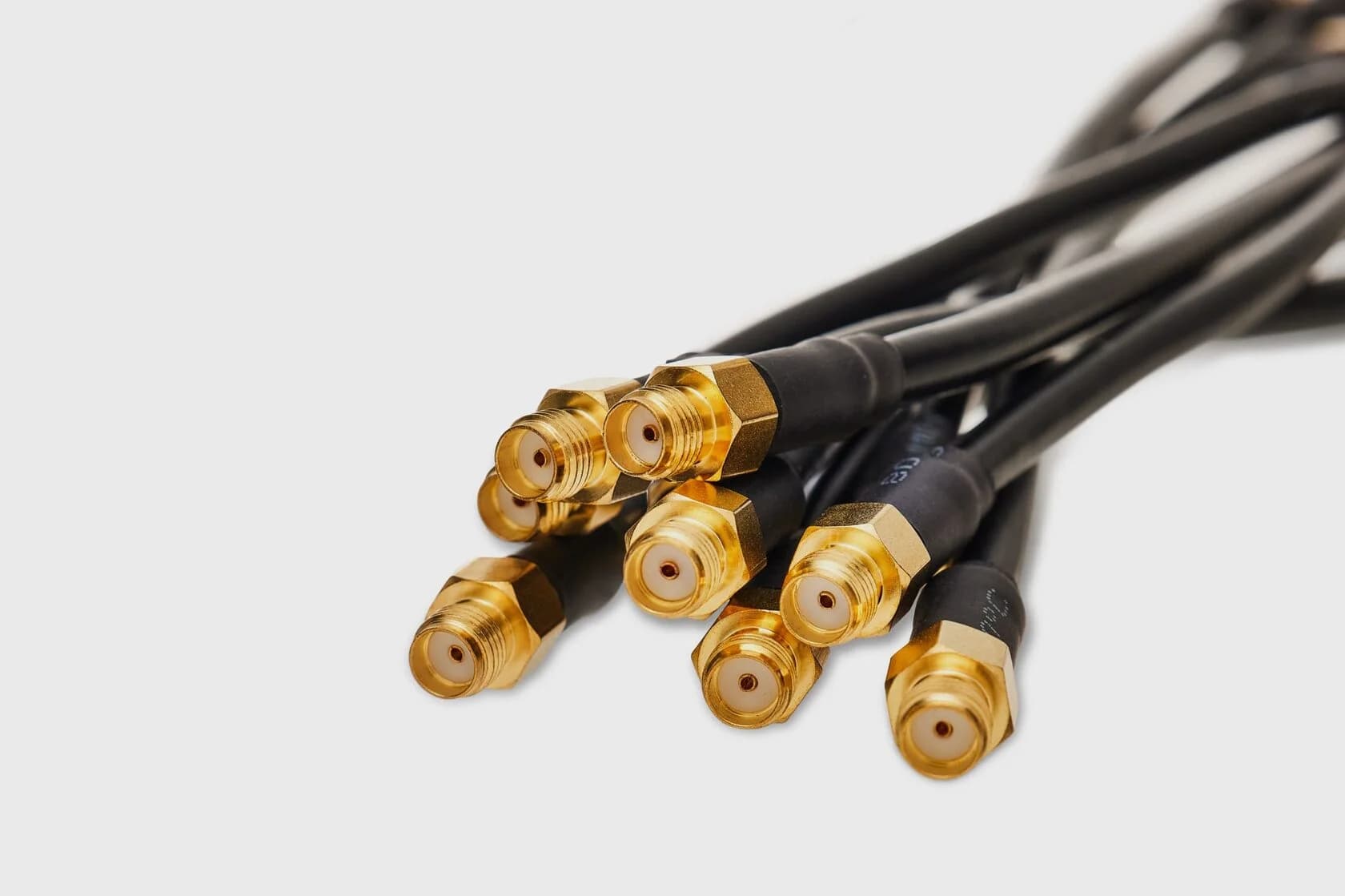

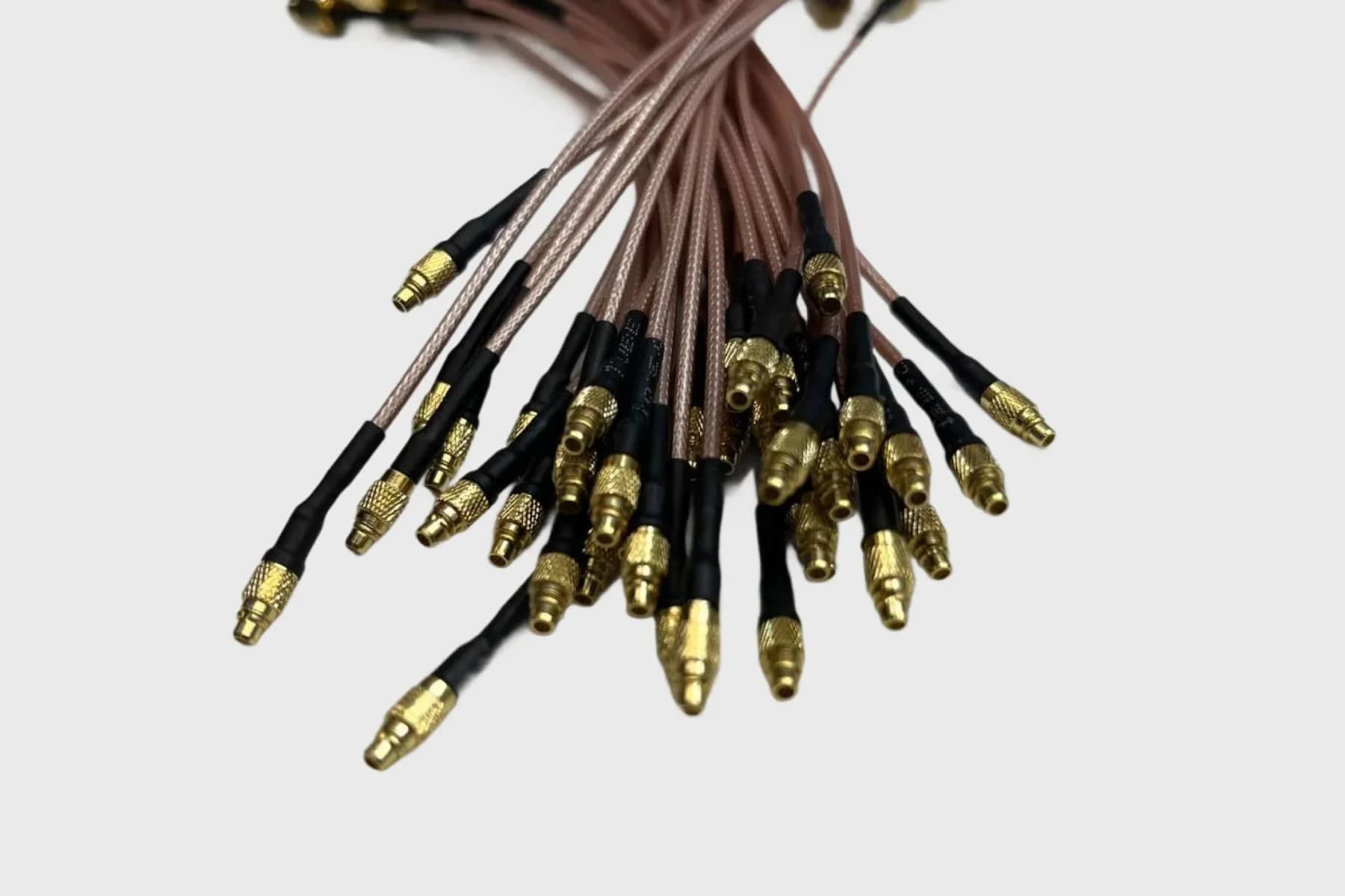

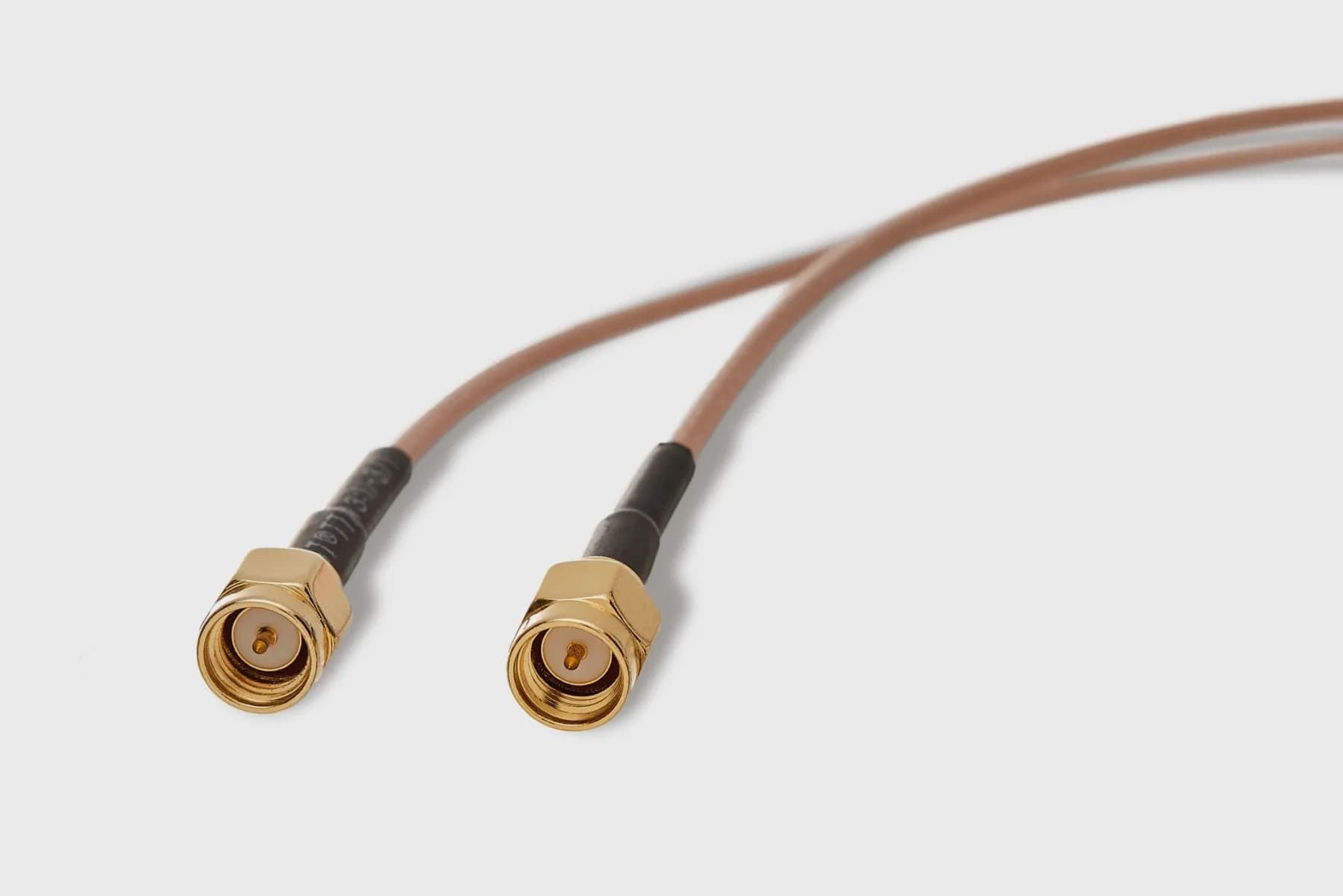

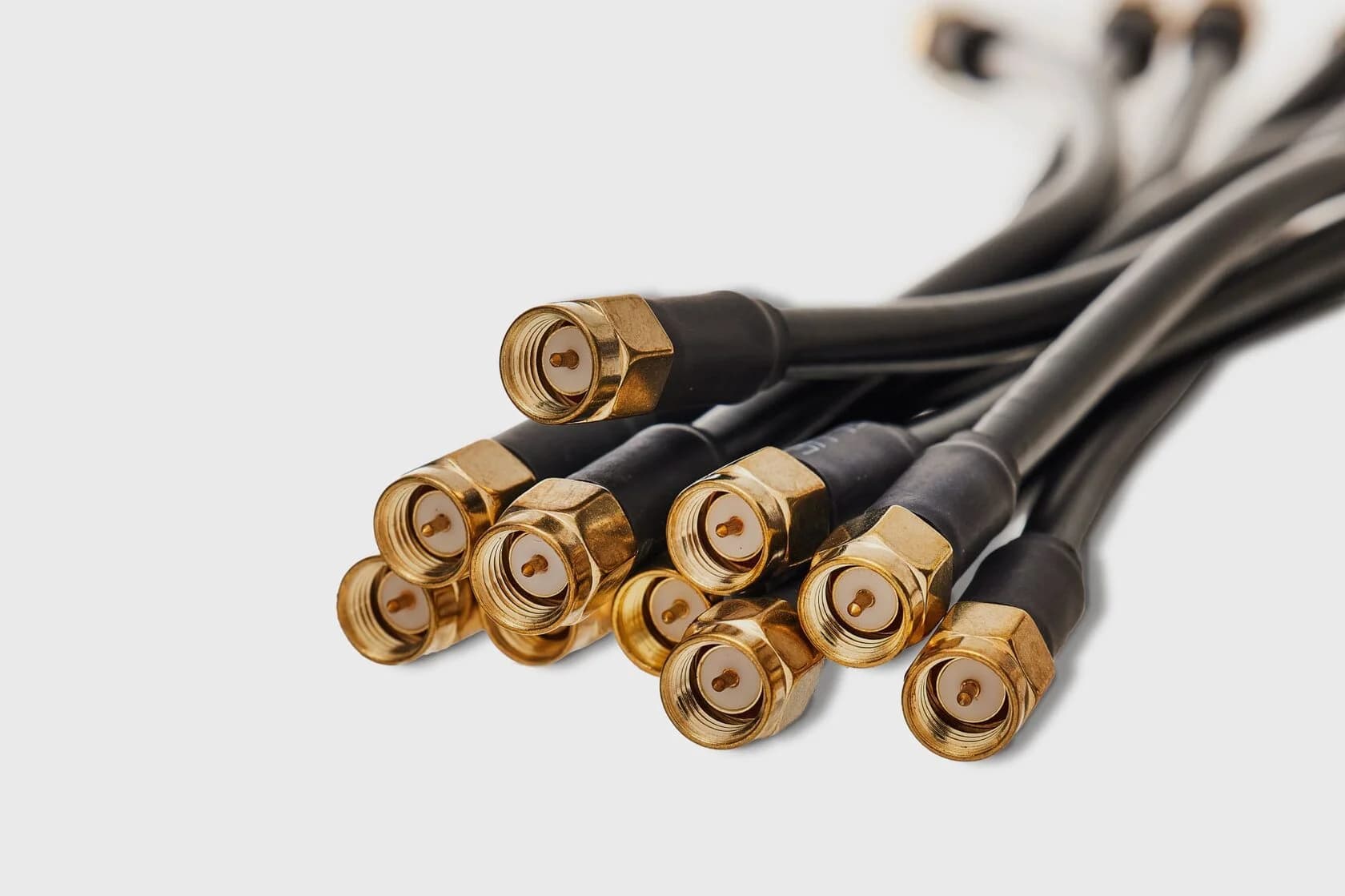

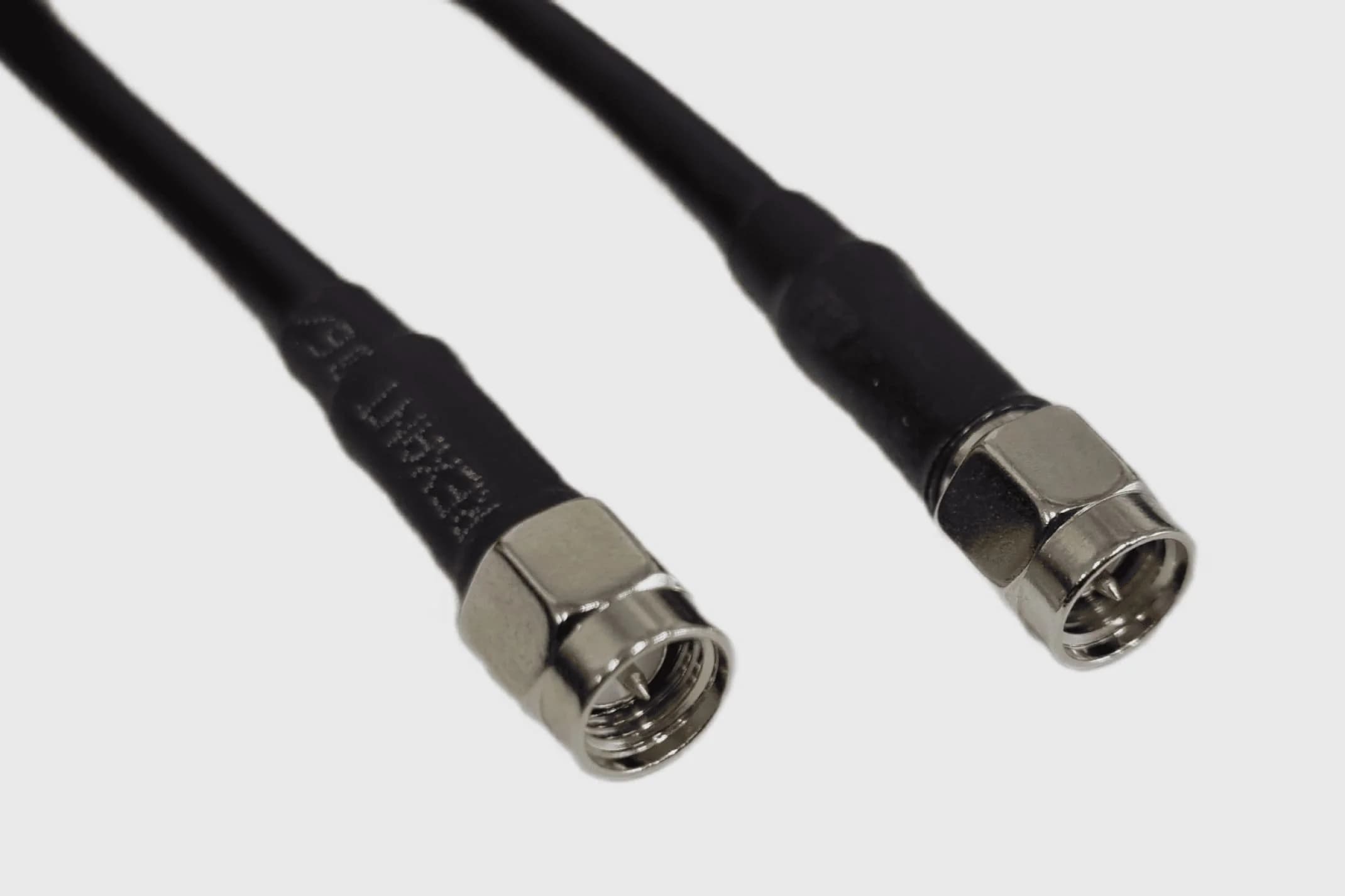

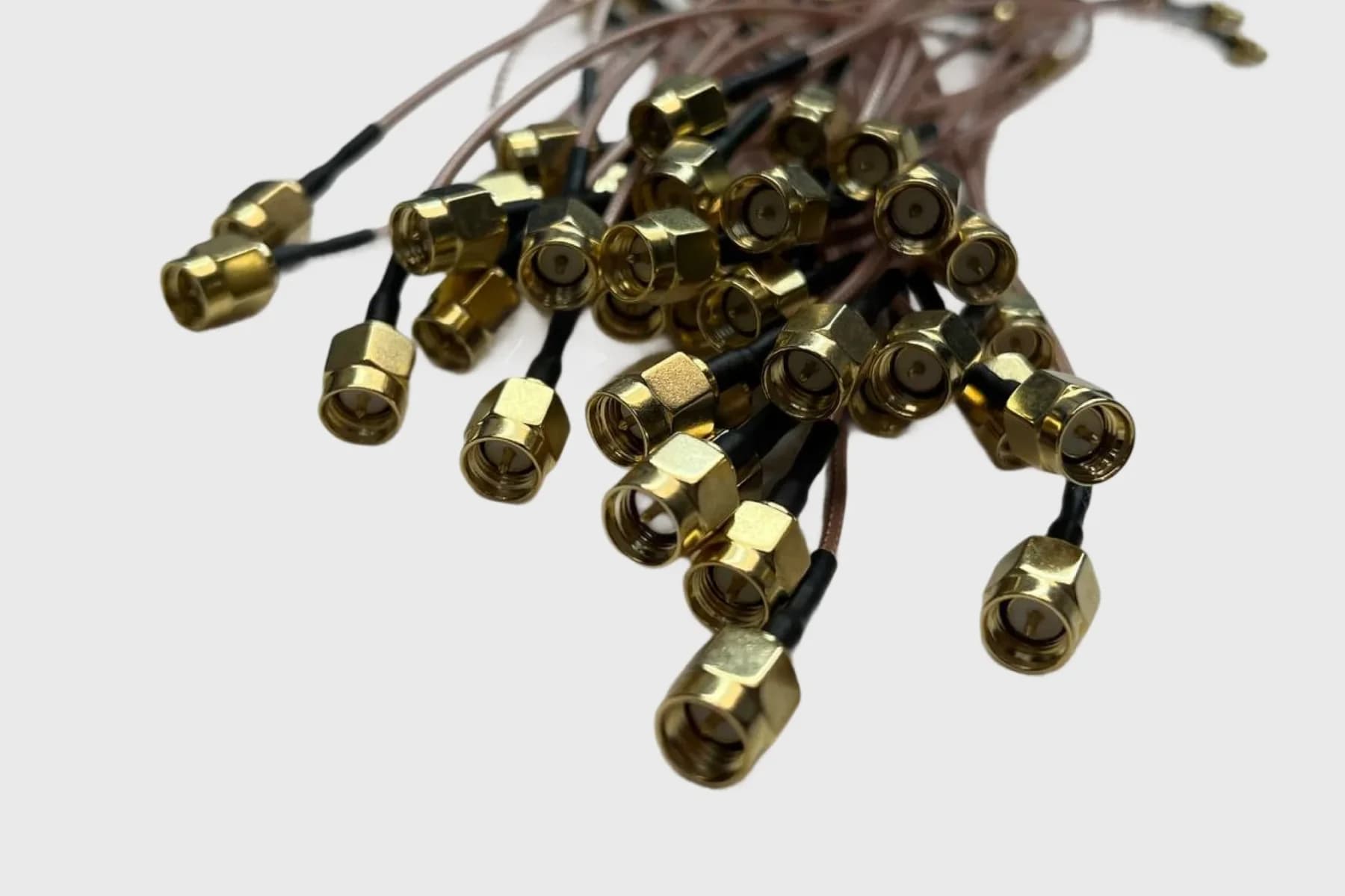

Галерея
1 / 39| Модель | Основные соединители | Диаметр, мм | Диапазон частот |
|---|---|---|---|
| РК 75-1-22 | BNC, TNC, N, F, RCA | 1,7 | до 3 ГГц |
| РК 75-2-12 | BNC, TNC, N, F, RCA | 3,2 | до 3 ГГц |
| РК 75-2-14 | BNC, TNC, N, F, RCA | 2,1 | до 3 ГГц |
| РК 75-2-22 | BNC, TNC, N, F, RCA | 3,2 | до 3 ГГц |
| РК 75-2-311 | Twinax, FME, Mini UHF, TRB/TRT | 3,2 | до 3 ГГц |
| РК 75-4,8-319 нг (А)-LSLTx | BNC, TNC, N, F, RCA | 6,9 | до 3 ГГц |
| РК 75-4,8-319 нг (А)-LSLTx | BNC, TNC, N, F, RCA | 6,9-8,4 | до 3 ГГц |
| РК 75-7-327 | BNC, TNC, N, F, RCA | 10,1 | до 3 ГГц |
| CW 41S | BNC, TNC, N, F, RCA | 3,6 | до 3 ГГц |
| DG 113 | BNC, TNC, N, F, RCA | 6,6 | до 3 ГГц |
| DG 125 | BNC, TNC, N, F, RCA | 7,3 | до 3 ГГц |
| DG 163 | BNC, TNC, N, F, RCA | 10,1 | до 3 ГГц |
| DG 80 | BNC, TNC, N, F, RCA | 5 | до 3 ГГц |
| KF 113 | BNC, TNC, N | 6,6 | до 3 ГГц |
| RG-11 | BNC, TNC, N | 10,3 | до 1 ГГц |
| RG-12 | BNC, TNC, N | 2,74 | до 1 ГГц |
| RG-179 | BNC, TNC, N, H.FL75, F-Type, RCA, SMB, Mini-SMB | 2,54 | до 3 ГГц |
| RG-187 | BNC, TNC, N | 2,65-3,66 | до 3 ГГц |
| RG-216/U | Twinax, FME, Mini UHF, TRB/TRT | 10,8 | до 6 ГГц |
| RG-59 | Twinax, FME, Mini UHF, TRB/TRT | 6,15 | до 1 ГГц |
| "RG-6 /U RG-6 A/U" | Twinax, FME, Mini UHF, TRB/TRT | 6,9-8,4 | до 1 ГГц |
| RP 913 B | BNC, TNC, N, F, RCA | 6,6 | до 3 ГГц |
| SAT 50 M | BNC, TNC, N, F, RCA | 6,8 | до 2 ГГц |
| SAT 501 | BNC, TNC, N, F, RCA | 5 | до 3 ГГц |
| SAT 602 | BNC, TNC, N, F, RCA | 6 | до 3 ГГц |
| SAT 703 2G | Twinax, FME, Mini UHF, TRB/TRT | 7,6 | до 3 ГГц |
| SAT 703B | BNC, TNC, N, F, RCA | 6,6 | до 3 ГГц |
| TS 11 J | N, F, 5/8 3,5/12, 11/50FC | 10,3 | до 3 ГГц |
| TS 27/115J | F, 5/8 3,5/12, 11/50FC | 15,3 | до 3 ГГц |
| TS 703J | BNC, TNC, N, F, RCA | 6,9 | до 3 ГГц |
Коаксиальные сборки 75 Ом: что учесть при заказе
Коаксиальные кабельные сборки 75 Ом применяются в видеонаблюдении, телерадиовещании, мультимедийных системах, а также в промышленных и транспортных системах, где важны стабильность и точность передачи сигнала. ЗЭП «ФРАКСИС» изготавливает их в стандартных конфигурациях и по индивидуальным заказам — для инженеров, разработчиков, технических директоров и интеграторов.
Какой коаксиальный кабель 75 Ом выбрать?
На 75 Ом работают видео, телевидение и аудио. Марку выбирают по длине линии и частоте сигнала:
| Кабель | Диаметр, частоты, применение |
|---|---|
| RG-59 | 6,15 мм — видеонаблюдение и аналоговое видео |
| RG-6 | 6,9–8,4 мм — кабельное, эфирное и спутниковое ТВ, длинные линии |
| RG-179 | 2,54 мм, до 3 ГГц — тонкий кабель для монтажа внутри оборудования |
| РК 75-2-14, РК 75-4,8-319 нг(А)-LSLTx | 2,1 и 6,9 мм, до 3 ГГц — отечественные марки, в том числе в негорючем исполнении |
| SAT 703B, SAT 50 M | 6,6 и 6,8 мм, до 3 и 2 ГГц — спутниковое ТВ |

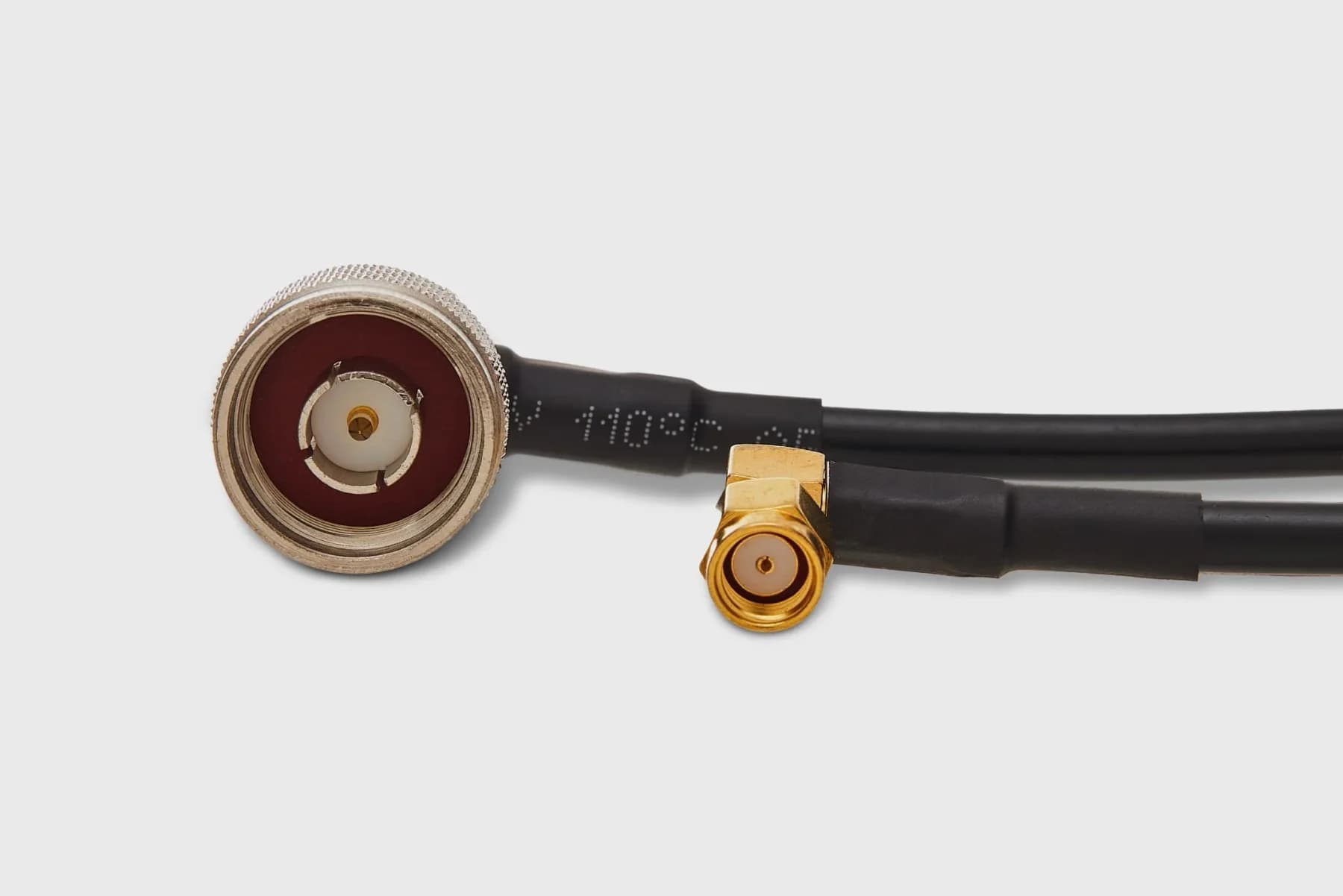

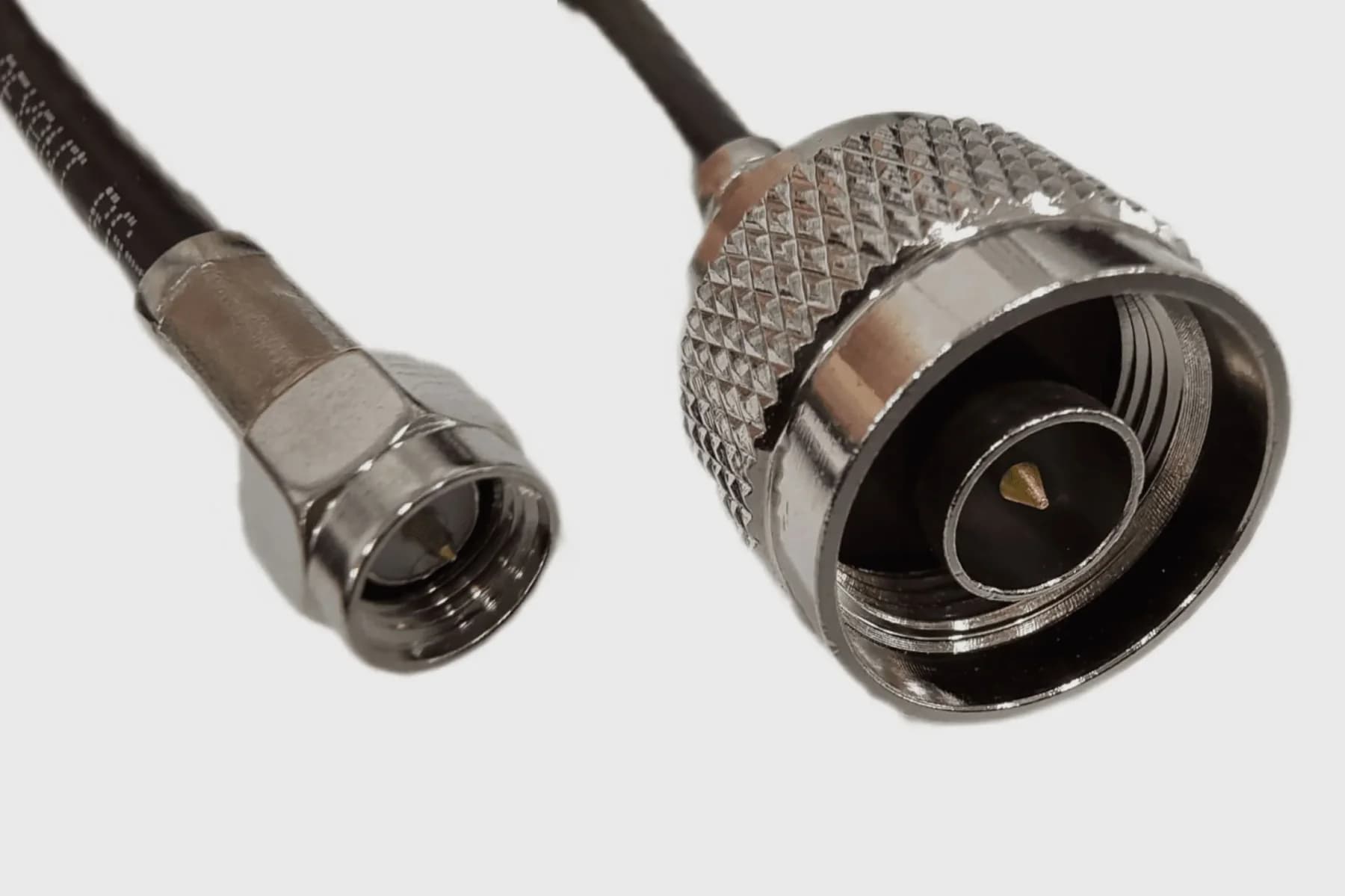

Какие разъёмы ставим на кабель 75 Ом?

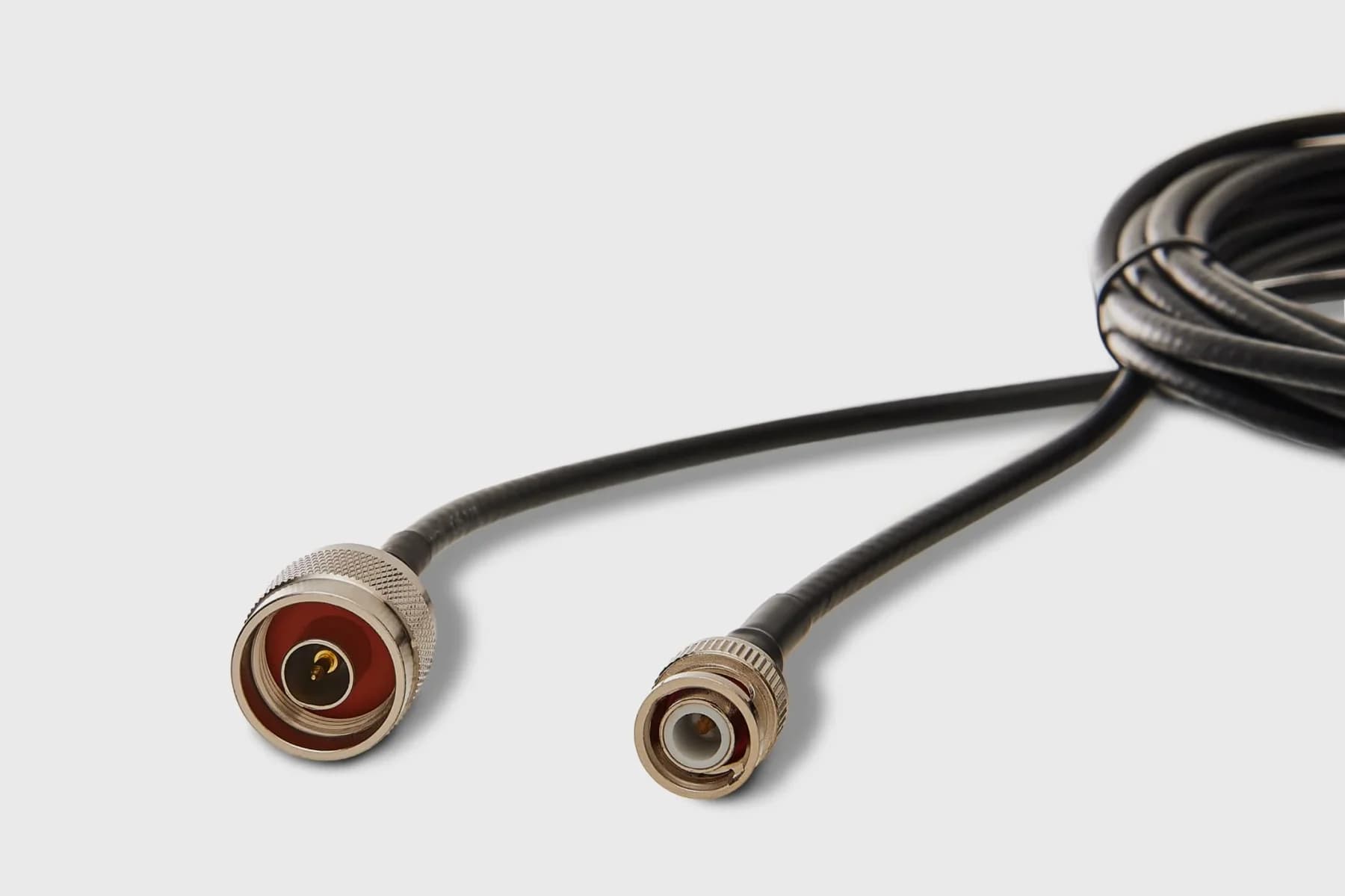

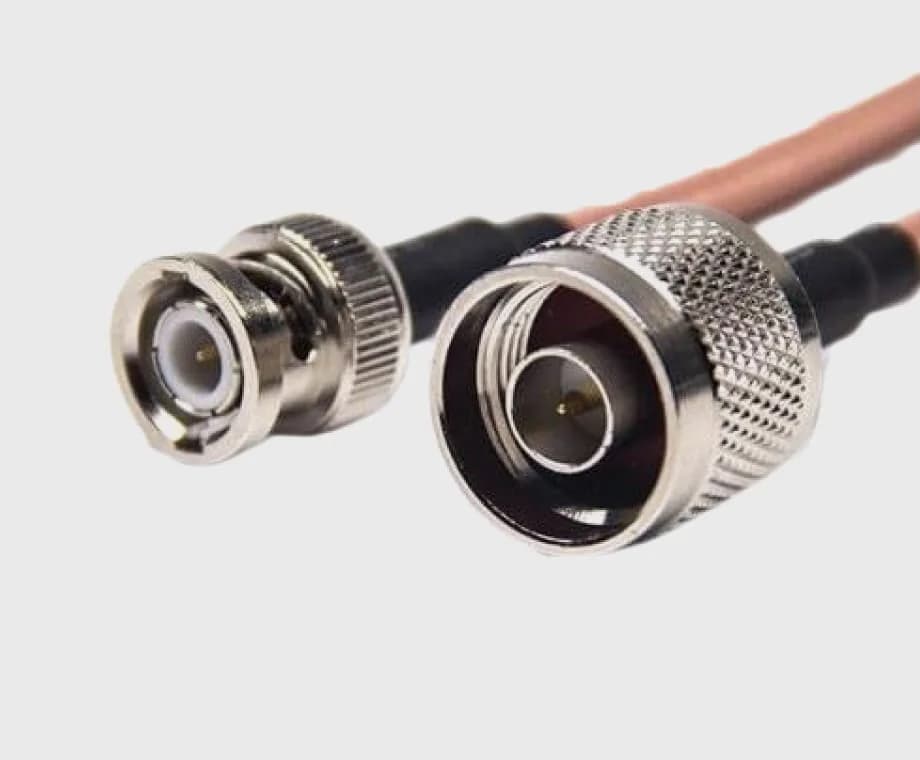

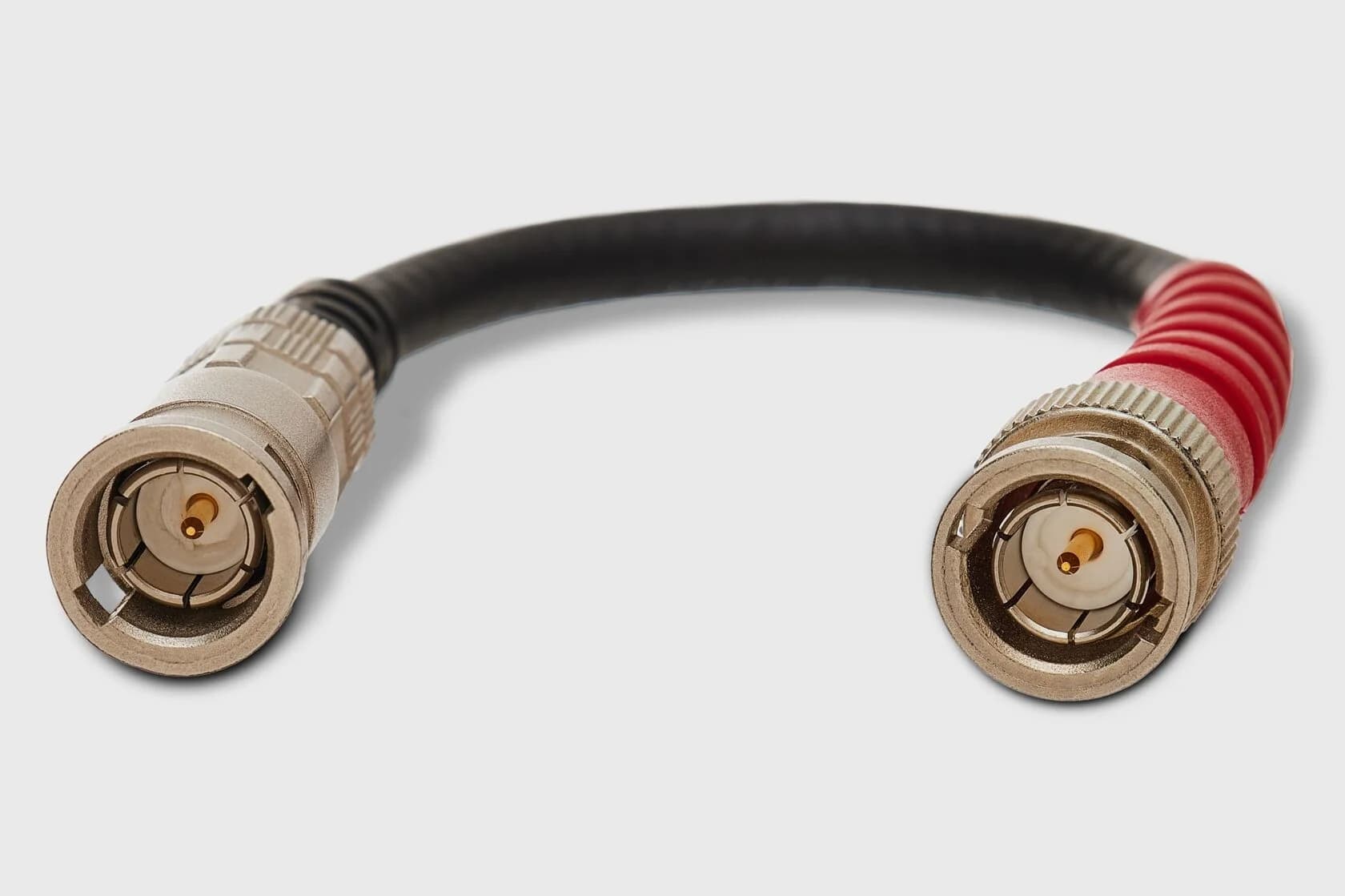

BNC — видеонаблюдение и измерительная техника, F — телевидение и спутниковые антенны, RCA — аудио и бытовое видео, N — уличные и антенные линии. Разъём должен быть именно 75-омным: 50-омный BNC на кабеле 75 Ом даёт отражения на высоких частотах.
Какие характеристики у сборок 75 Ом?
Волновое сопротивление 75 Ом, частоты до 3 ГГц (отдельные марки — до 6 ГГц), длины от 1 до 100 м. Кроме стандартных конфигураций изготавливаем сборки по индивидуальным заказам — с нестандартными длинами и особыми требованиями к конструктиву.
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 75 Ом |
| Диапазон рабочих частот | до 3 ГГц, отдельные марки — до 6 ГГц |
| Внешний диаметр кабеля | от 1,6 до 15 мм, больше — по согласованию |
| Длина сборки | от 1 до 100 м |
| Диаметр обрабатываемого провода | от 0,86 мм |
| Соединители стандартной номенклатуры | BNC, RCA, N, F-разъём, SMP, SMC |

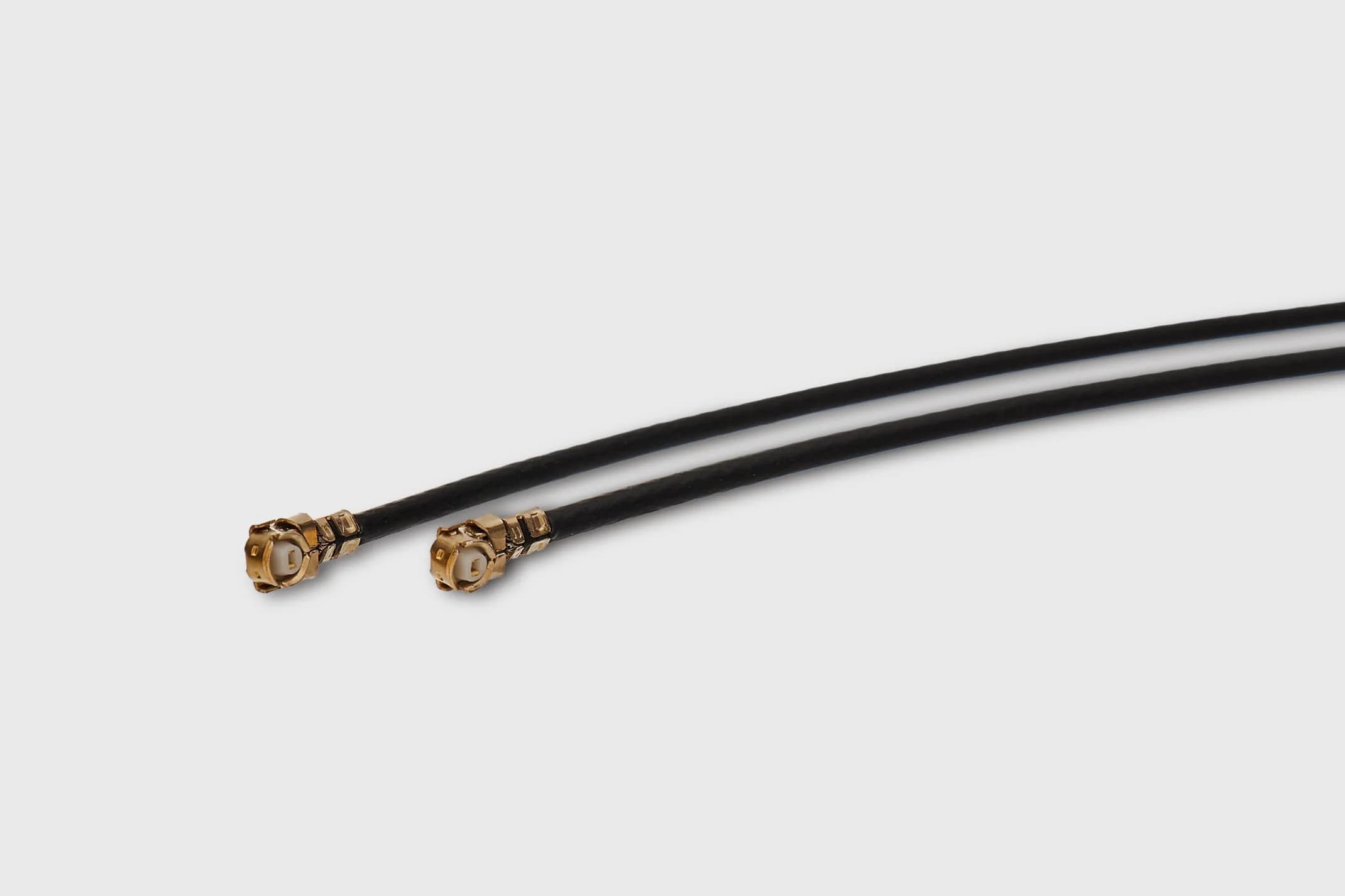

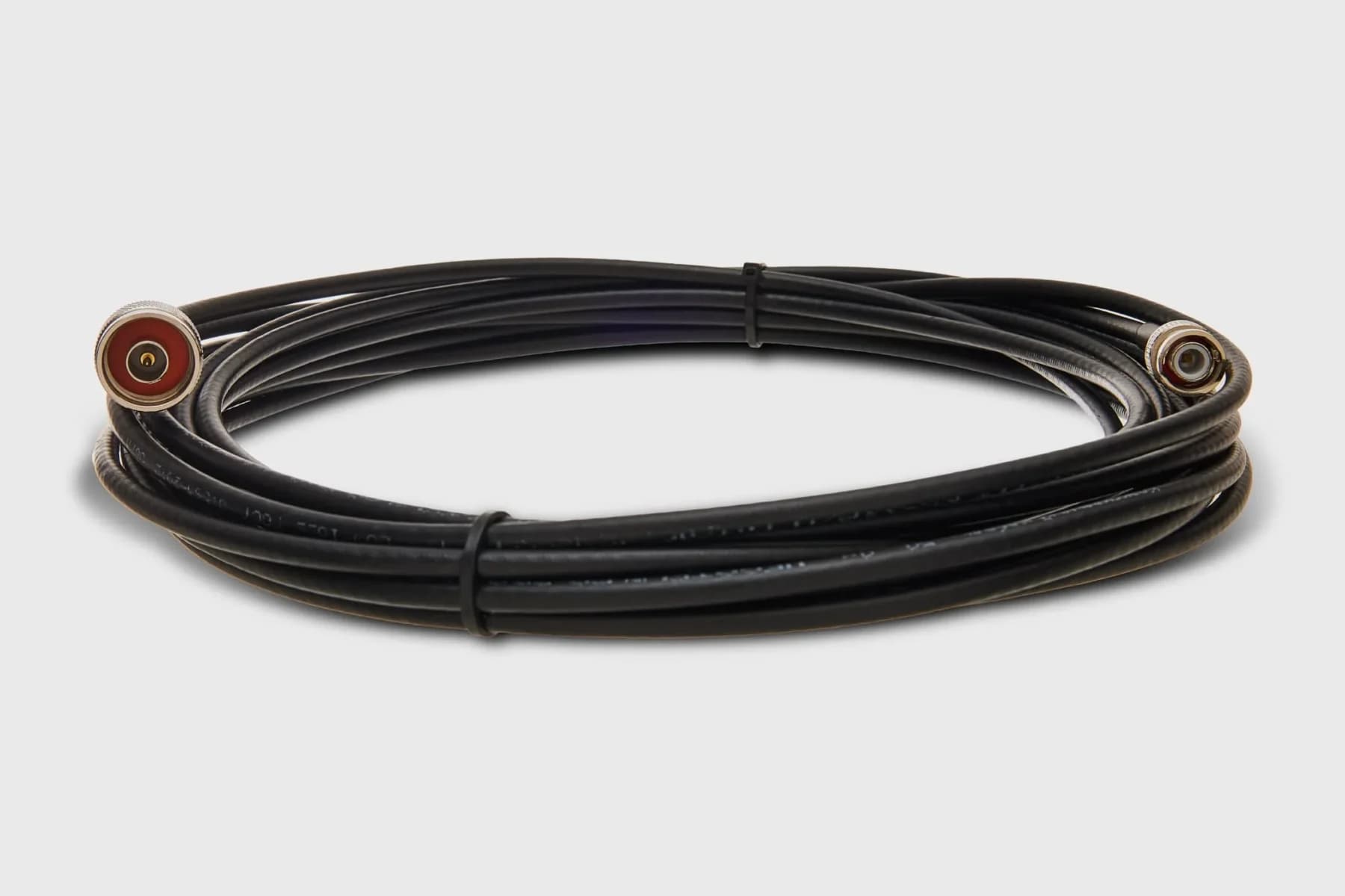

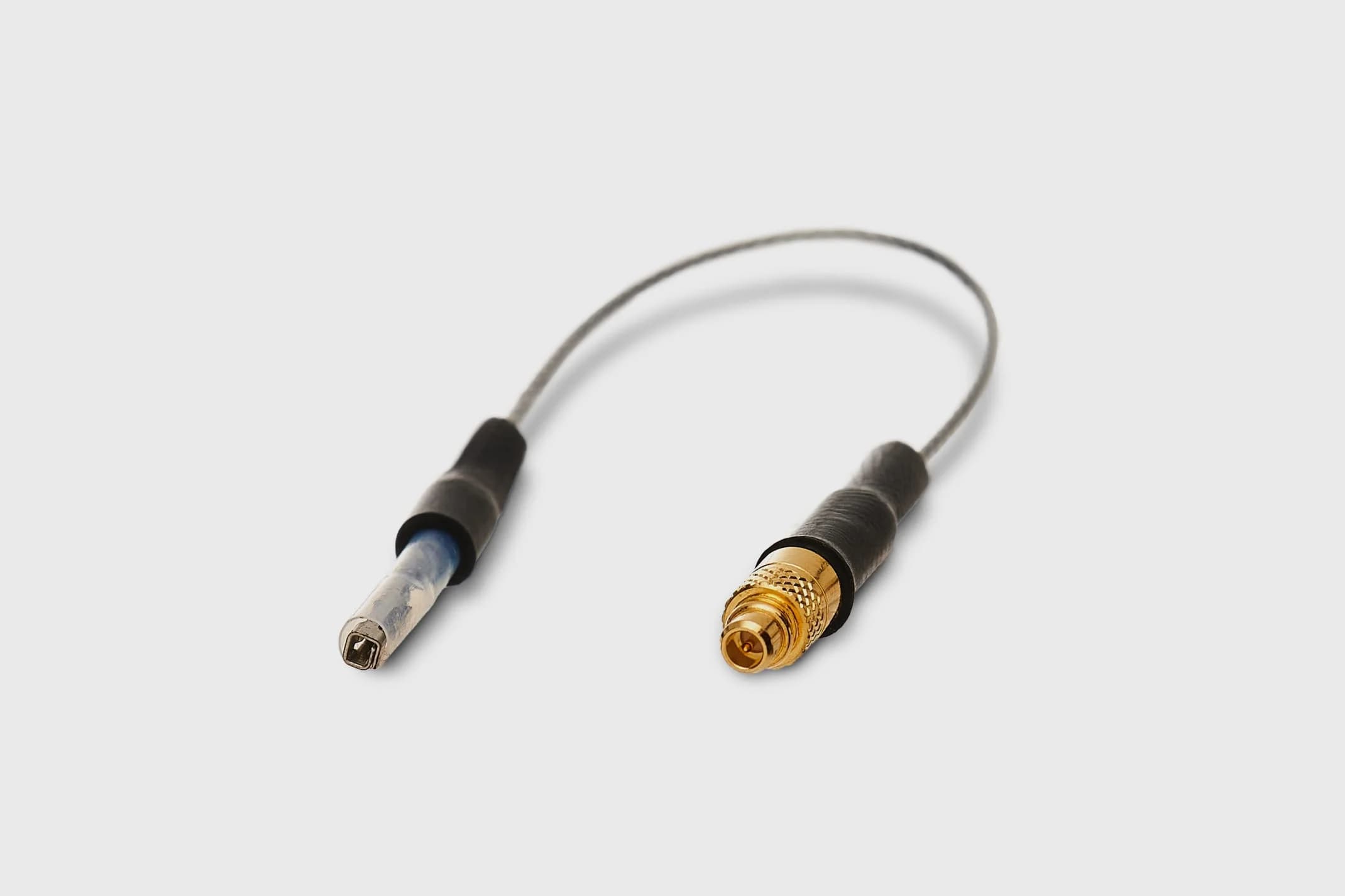

Какие марки кабеля доступны?

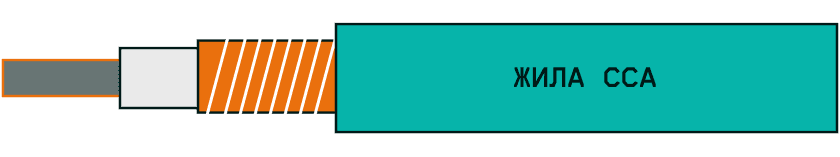

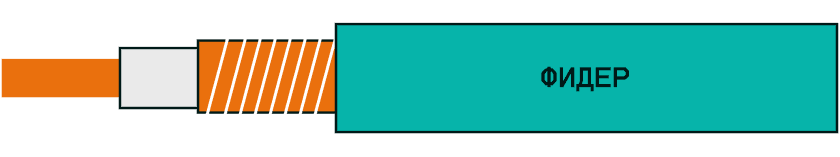

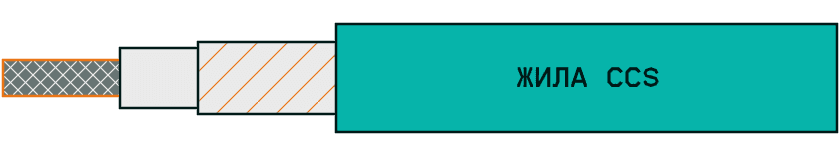

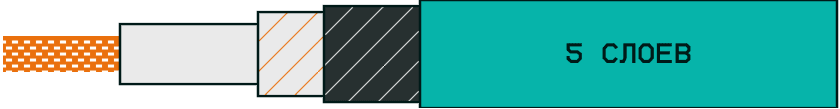

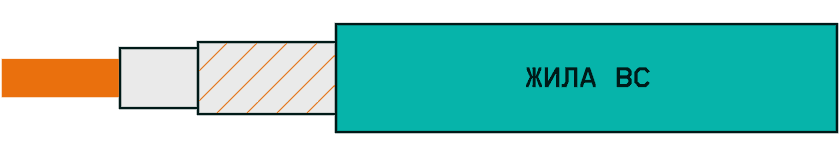

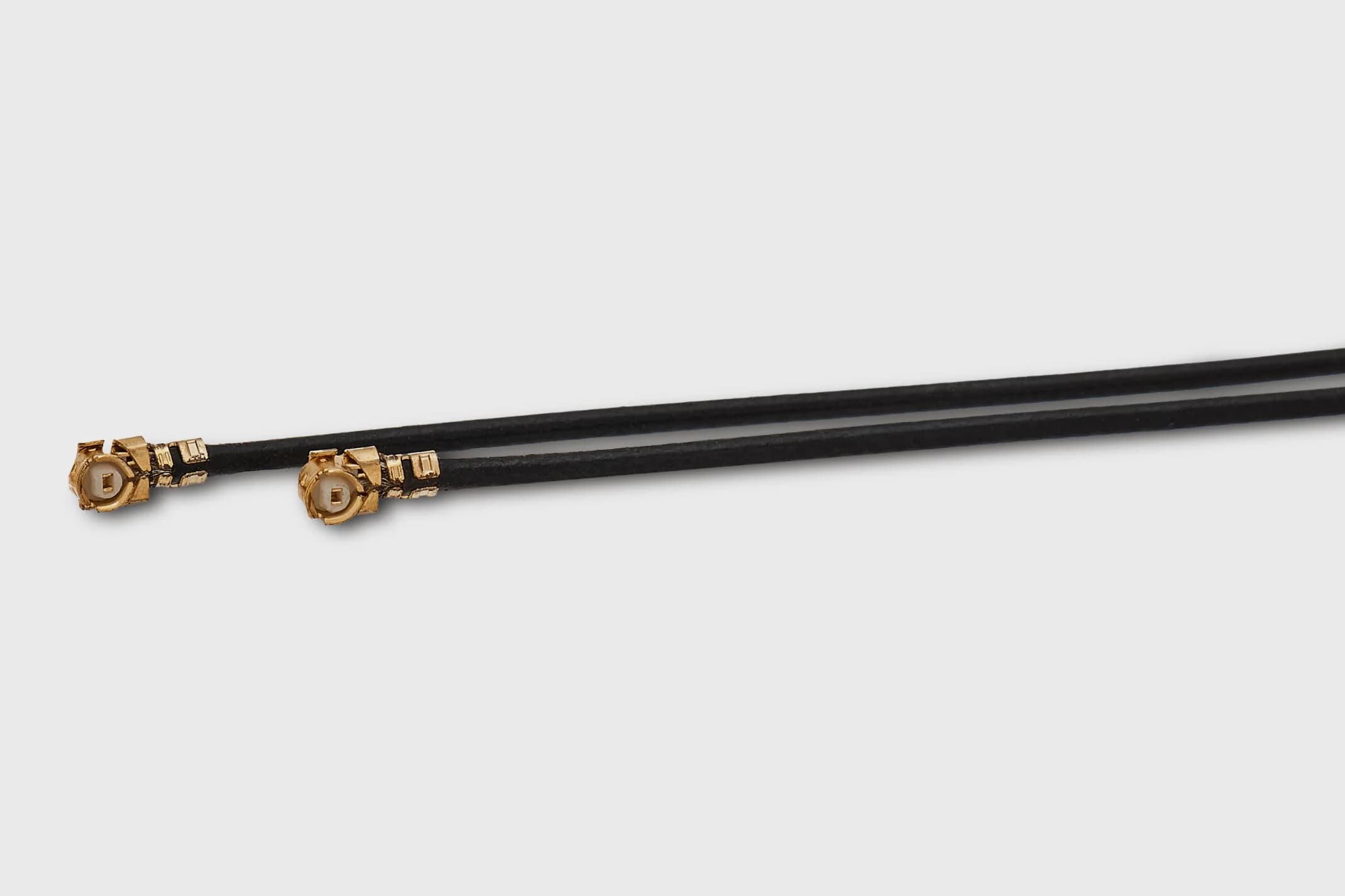

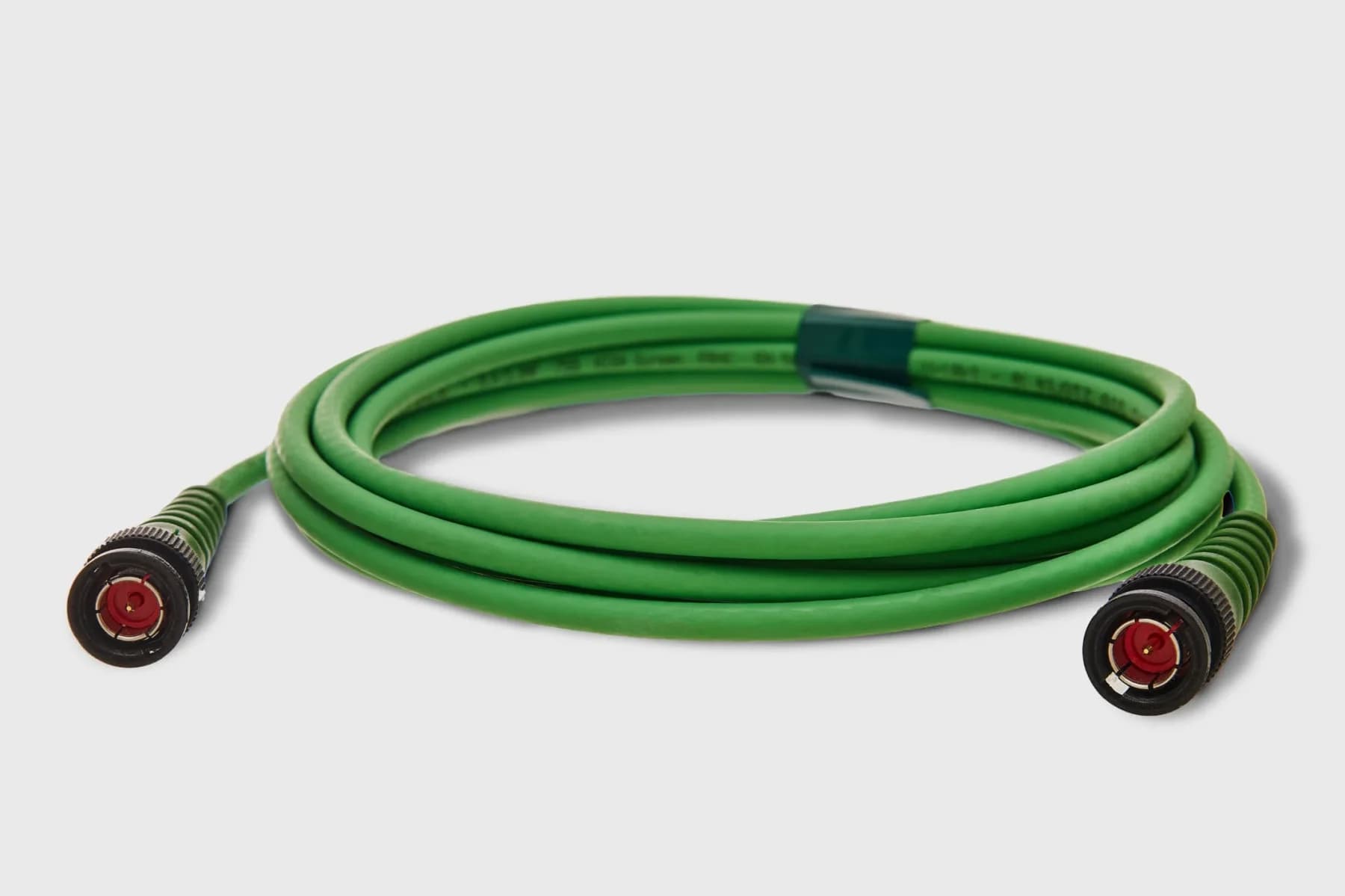

В стандартной линейке — провода типа RG, РК и фазостабильные с низкими потерями, с многослойной обработкой проводников. Используем только провода с медной жилой либо плакированные серебром; для фидеров и других специализированных кабелей материалы и конструкцию подбираем индивидуально. Каждая модель рассчитана на свой диапазон частот и диаметр. Модели по типу провода:
- РК 75-1-22
- РК 75-2-12
- РК 75-2-14
- РК 75-2-22
- РК 75-2-311
- РК 75-4,8-319 нг (А)-LSLTx
- РК 75-7-327
- CW 41S
- DG 113
- DG 125
- DG 163
- DG 80
- KF 113
- RG-11
- RG-12
- RG-179
- RG-187
- RG-216/U
- RG-59
- RP 913 B
- SAT 50 M
- SAT 501
- SAT 602
- SAT 703 2G
- SAT 703B
- TS 11 J
- TS 27/115 J
- TS 703 J
С какими заводами работаете?
Напрямую с заводами в Китае, а также предлагаем варианты с европейскими и российскими аналогами, включая давальческие материалы. Кабельная система подбирается под технические требования и условия эксплуатации. Заводы-партнёры в Китае:
- DOSIN
- TERULAI
- LENORF
- KANSAI

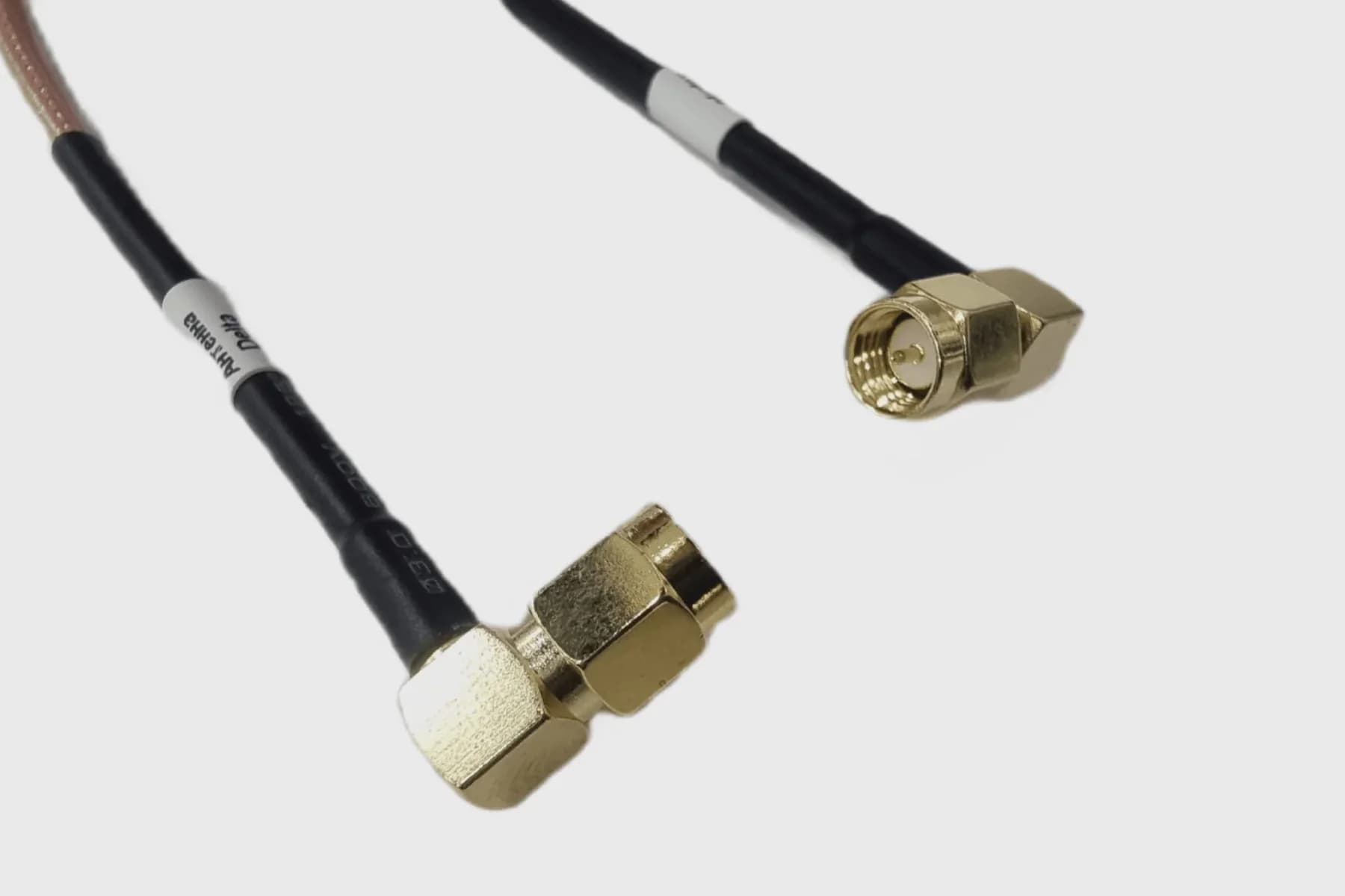

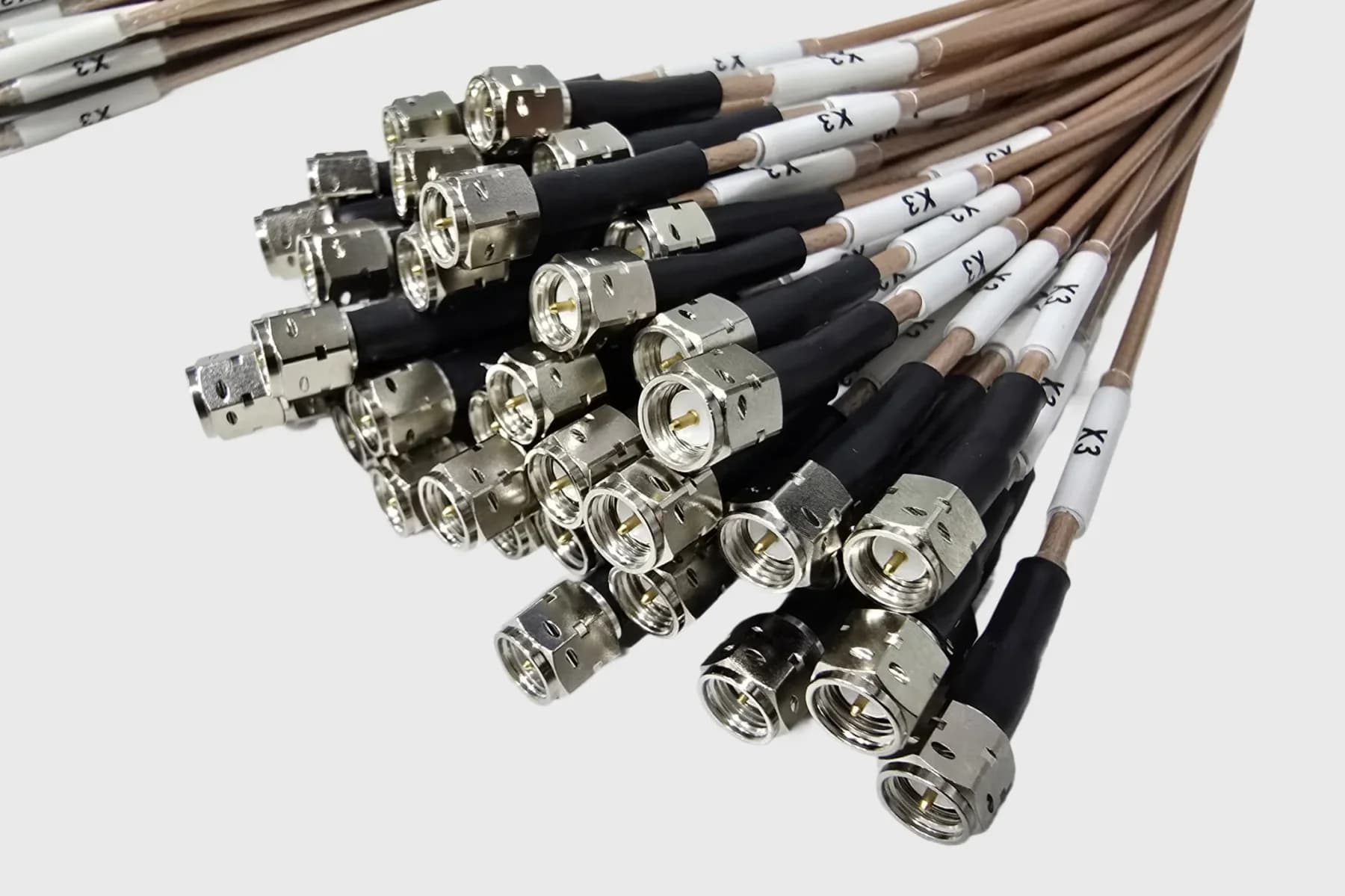

Как маркируются сборки и какие документы выдаются?

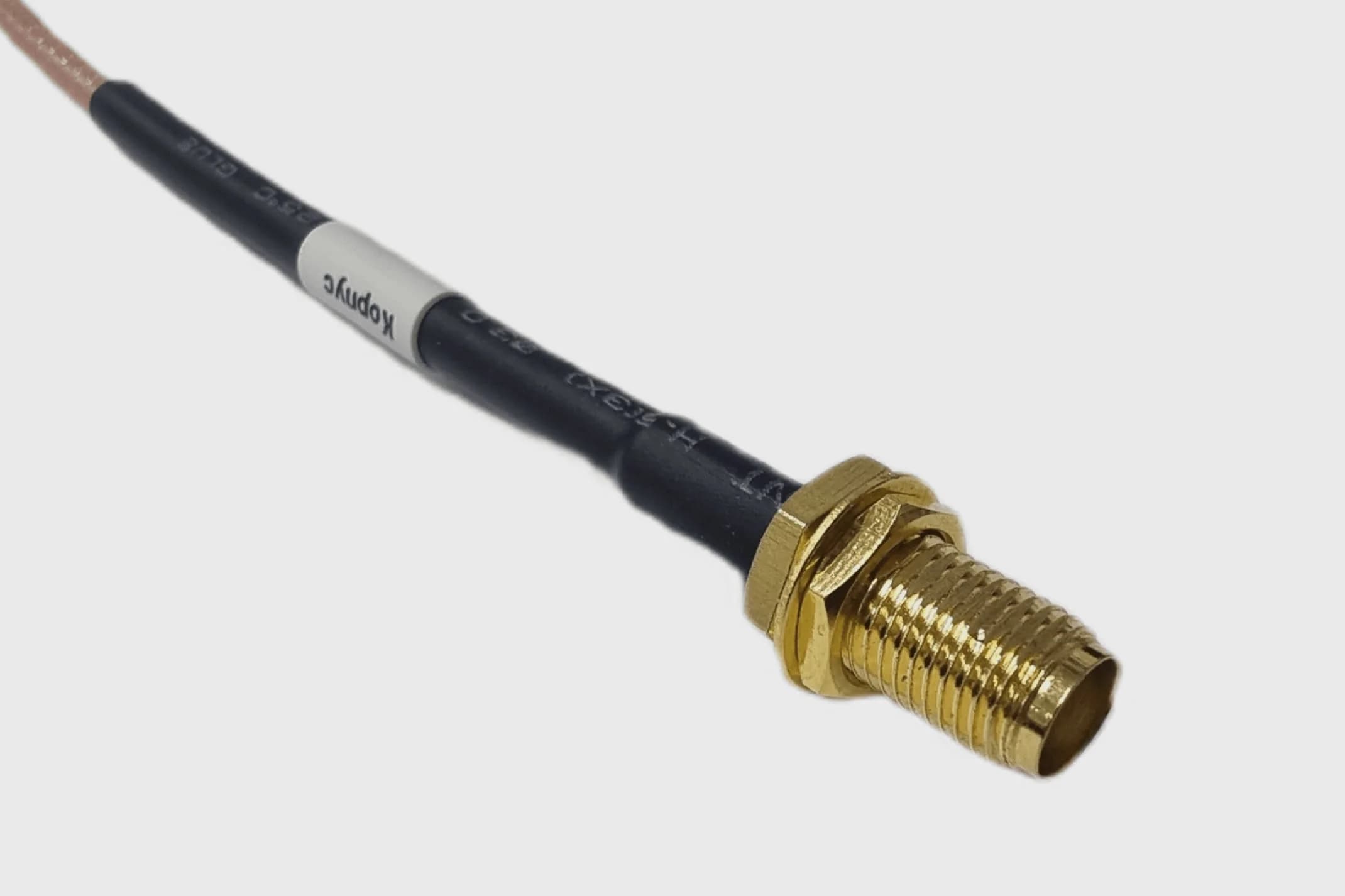

По требованию выдаём паспорт на изделие со штампом ОТК; по специальному заказу прикладываем результаты замеров на векторном анализаторе — на каждый кабель или на партию. Для идентификации при монтаже и обслуживании применяем несколько способов маркировки:

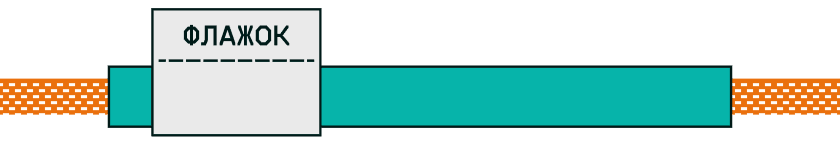

- флажковая маркировка
- обмотка с прозрачной термоусадкой
- термоусадка с термопереносом
Какие модификации и условия поставки возможны?
Возможна как единичная партия для прототипа, так и крупносерийная сборка для промышленного применения. Долгосрочные поставки выполняются по договору; при крупных объёмах организуем отдельную производственную линию. Модификации под требования проекта:
- молдинги
- подбор характеристик проводов и соединителей под условия эксплуатации
- лабораторные испытания
