RG-59 — коаксиальные кабельные сборки 75 Ом, 6,15 мм, до 1 ГГц
RG-59 — коаксиальный кабель 75 Ом диаметром 6,15 мм с рабочим диапазоном до 1 ГГц по таблице каталога. RG — американское обозначение радиочастотного коаксиального кабеля; за номером марки закреплены свои диаметр и конструкция экрана.

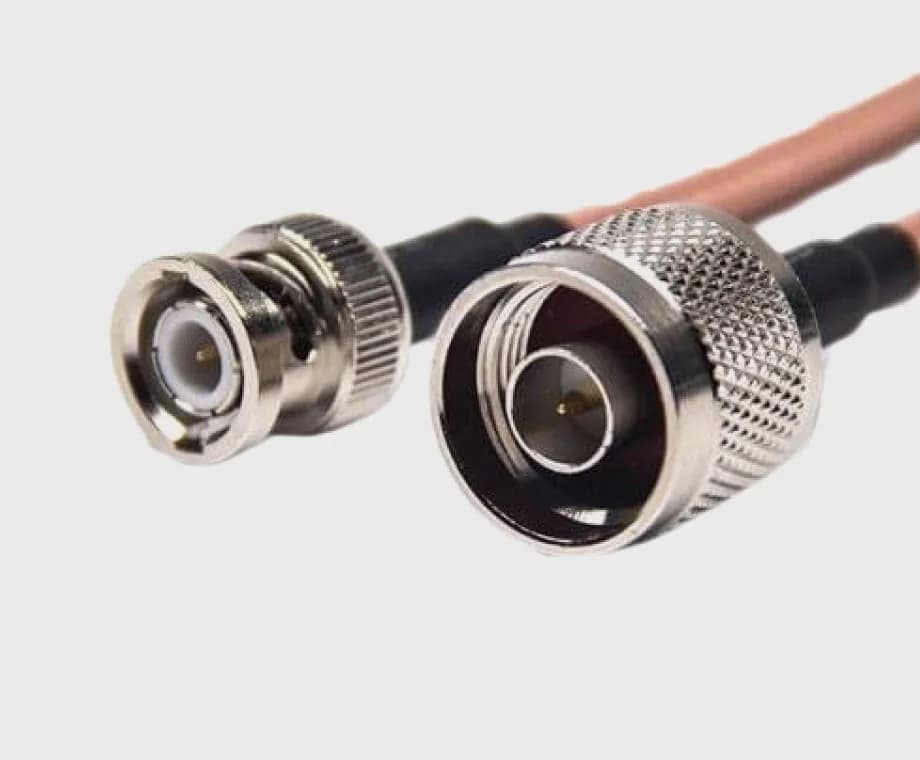

1 / 39Что такое RG-59 и где его применяют
RG-59 — коаксиальный кабель 75 Ом диаметром 6,15 мм с рабочим диапазоном до 1 ГГц по таблице каталога. RG — американское обозначение радиочастотного коаксиального кабеля; за номером марки закреплены свои диаметр и конструкция экрана.
Где применяют сборки на RG-59?
В радиочастотных линиях с частотами до 1 ГГц, где важны диаметр 6,15 мм и набор разъёмов Twinax, FME, Mini UHF, TRB/TRT:
- соединения между приёмопередающим оборудованием и антенно-фидерным трактом;
- межблочные и внутриприборные высокочастотные линии;
- измерительные и стендовые тракты, где нужна повторяемость сборки;
- замена импортных сборок по действующему техническому заданию.
Характеристики RG-59
Значения — из таблицы характеристик кабелей 75 Ом каталога ЗЭП «ФРАКСИС».
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 75 Ом |
| Диаметр | 6,15 мм |
| Диапазон частот | до 1 ГГц |
| Основные соединители | Twinax, FME, Mini UHF, TRB/TRT |
Чем RG-59 отличается от соседних марок?
Диаметром и диапазоном частот. Ближайшие по толщине марки в таблице каталога — SAT 602, DG 113, KF 113: при выборе сравнивают, что важнее в конструкции — габарит трассы или запас по частоте.
| Марка | Диаметр, мм | Диапазон частот |
|---|---|---|
| RG-59 | 6,15 | до 1 ГГц |
| SAT 602 | 6 | до 3 ГГц |
| DG 113 | 6,6 | до 3 ГГц |
| KF 113 | 6,6 | до 3 ГГц |
RG-59: что учесть при заказе
Какие разъёмы можно поставить?
Twinax, FME, Mini UHF, TRB/TRT. Конкретный тип выбирают под ответную часть оборудования. О выборе — в статье «Как выбрать разъём для кабельной сборки».
Какая длина, оболочка и маркировка возможны?
Типовые длины — от 35 мм до 15 м, другие по согласованию. Оболочка — PVC, XLPE, ETFE или FEP. Маркировка, если в изделии несколько линий:
- периодичная печать с интервалом;
- печать по краям с двух сторон;
- флажковая маркировка;
- обмотка с прозрачной термоусадкой;
- термоусадка с термопереносом.
Что указать в техническом задании?
Длину, соединители на концах, оболочку, радиус изгиба в конструкции, маркировку и объём партии. Шаблон — в материале «Что указать в техническом задании на кабельную сборку».
Как ЗЭП «ФРАКСИС» изготавливает сборки на RG-59
Производство — в Москве, по техническому заданию заказчика. Компоненты — DOSIN, TERULAI, LENORF и KANSAI, по запросу российские и европейские аналоги.
По всей номенклатуре сборки выпускаются на диапазоны 0–6, 0–18, 0–27 и 0–40 ГГц, для отдельных проектов — до 110 ГГц с испытаниями во внешней лаборатории; для RG-59 верхнюю границу задаёт сам кабель — до 1 ГГц. Контроль соединения разъёма описан в статье «Контроль качества обжимки».
Частые вопросы о RG-59
До какой частоты работает сборка?
1 ГГц по таблице характеристик каталога. Фактический предел готовой сборки задаёт разъём.
Источник данных — таблица характеристик каталога ЗЭП «ФРАКСИС» и описание технологии; параметры сборки фиксируются при согласовании технического задания.
