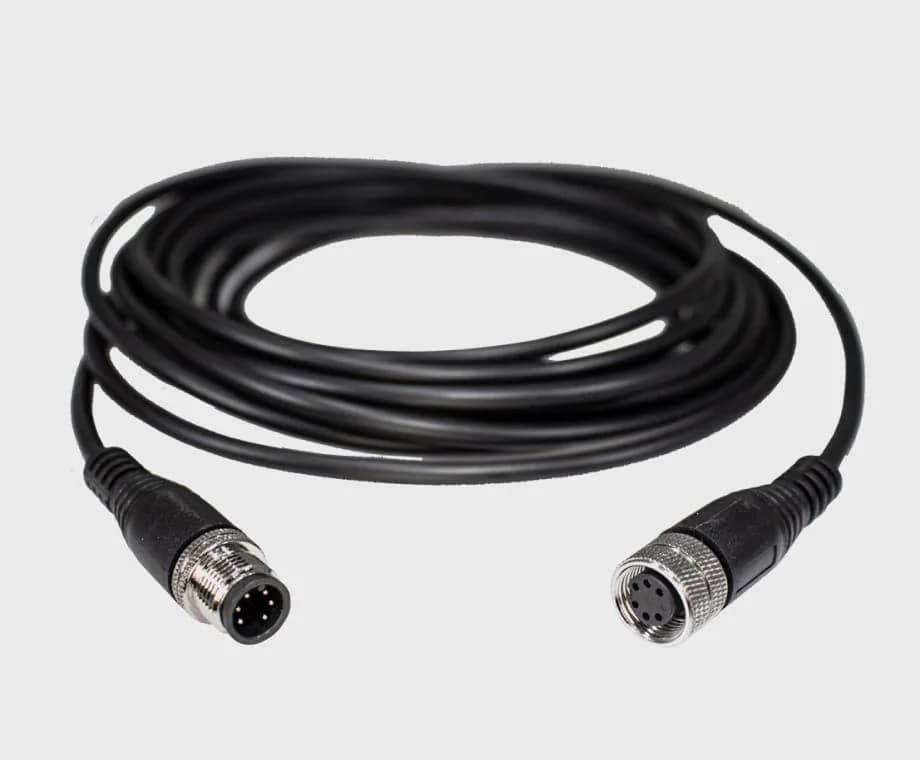

M5...M23
Универсальные решения для датчиков, силовых цепей и промышленных сетей.
Характеристики продукции
- ТИПЫ РАЗЪЕМОВ
- М5, М8, М12, М16, М23
- КОНТАКТЫ
- ПАЯНЫЕ ИЛИ ОПРЕССОВАННЫЕ
- ИСПОЛНЕНИЯ
- ПРЯМЫЕ, УГЛОВЫЕ
- КОНФИГУРАЦИИ
- ВОЗМОЖНЫ ВЕТВЛЕНИЯ, ПРИМЕНЕНИЕ ДРУГИХ ТИПОВОВ СОЕДИНИТЕЛЕЙ В ОТВЕТНЫХ СТОРОНАХ КАБЕЛЯ
- МОЛДИНГИ
- ПО СОГЛАСОВАНИЮ
Галерея
M5...M23: что учесть при заказе
Что означает цифра в обозначении M5…M23?
Диаметр резьбы в миллиметрах. Круглые резьбовые соединители серии M — стандарт промышленной автоматики.
| Типоразмер | Применение |
|---|---|
| M5, M8 | компактные датчики |
| M12 | самый распространённый типоразмер — датчики и промышленные сети |
| M16, M23 | силовые цепи и приводы с большим числом контактов |
Почему разъёмы серии M ставят в цеху?
Резьбовое соединение держит вибрацию и обеспечивает степень защиты от пыли и влаги. Поэтому эти разъёмы стоят там, где обычный разъём разболтался бы за смену.
Какие варианты исполнения сборок серии M возможны?
Контакты выполняются паяными или опрессованными, корпуса — прямыми и угловыми. Возможны ветвления и установка соединителя другого типа на противоположном конце: линия может идти от датчика с M12 к клеммнику или D-SUB в шкафу управления. Молдинги по согласованию.
Что указать при заказе сборки M5…M23?
- типоразмер
- число контактов
- прямое или угловое исполнение
- длину
- модель оборудования либо образец разъёма — если сборка идёт к конкретному оборудованию
