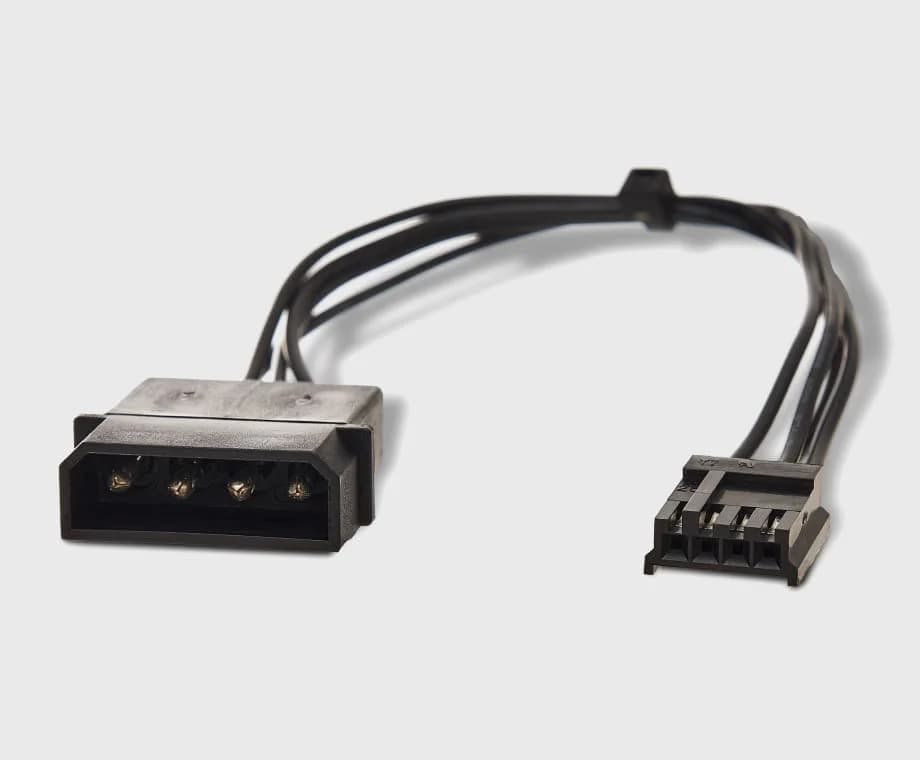

Сигнальные сборки Molex, JST, Hirose для приборов

Где применяются соединители Molex, JST и Hirose?

Для межплатных соединений и подключения типа «кабель — плата» внутри приборов. Это основные семейства платных соединителей для приборных и сигнальных цепей.

Какие серии встречаются чаще?

Самые распространённые серии мелкого шага:

Нужен ли экран или витая пара?

Для дискретных сигналов внутри корпуса обычно достаточно монтажного провода 30–20 AWG. Если линия идёт рядом с силовыми цепями или передаёт дифференциальный сигнал — RS-485, CAN, линии датчиков, — пары скручивают, а сборку экранируют по требованию.

Какой шаг контактов бывает и почему его указывают явно?

Шаг контактов — определяющий параметр. Соединители соседних шагов внешне похожи и на фотографии без масштаба неразличимы, поэтому шаг указывается явно либо подтверждается образцом. Варианты шага:

• 1,0 мм
• 1,25 мм
• 1,5 мм
• 2,0 мм
• 2,54 мм
• и другие

Как выбрать серию внутри семейства?

По компоновке платы и условиям работы: вибрация требует разъёма с защёлкой. Внутри каждого семейства десятки серий, различающихся:

• конструкцией фиксатора
• высотой корпуса
• допустимым током

Что указать при заказе Molex, JST или Hirose?

• серию
• шаг
• число контактов
• сечение провода
• длину
• образец разъёма или чертёж платы с посадочным местом — если серия неизвестна
