Промышленные кабели
Специализируемся на проектировании и серийном производстве промышленных кабельных сборок для автоматизации, робототехники и работы в тяжелых эксплуатационных условиях. Сборки могут быть с разъемами D-Sub (DB9, DB25, HD), цилиндрическими (M8, M12, M23), специализированными (LEMO, ODU, GX16), модульными и MIL-стандарта. Обеспечивается надежная работа в температурном диапазоне от -55°C до +125°C, устойчивость к вибрациям (до 20−50G и выше), воздействию масел, химикатов и влаги (IP65-IP68). Мы предлагаем полный цикл адаптации под задачи заказчика: от выбора материалов оболочки (ПВХ, PUR, TPE) и экранирования до конфигурирования разъемов и создания ответвлений.
Применяются в автоматизированных системах управления, на транспорте (ЖД, авиация, спецтехника), в энергетике и оборонном секторе. Доступны комбинированные решения с силовыми, сигнальными и коаксиальными линиями, варианты с угловым исполнением и молдингом с нашим дизайном или сделаем под Ваш брендбук.
Применяются в автоматизированных системах управления, на транспорте (ЖД, авиация, спецтехника), в энергетике и оборонном секторе. Доступны комбинированные решения с силовыми, сигнальными и коаксиальными линиями, варианты с угловым исполнением и молдингом с нашим дизайном или сделаем под Ваш брендбук.
Производительность в месяц справочно
~5 000 - для проводов типа LEMO/LEMO

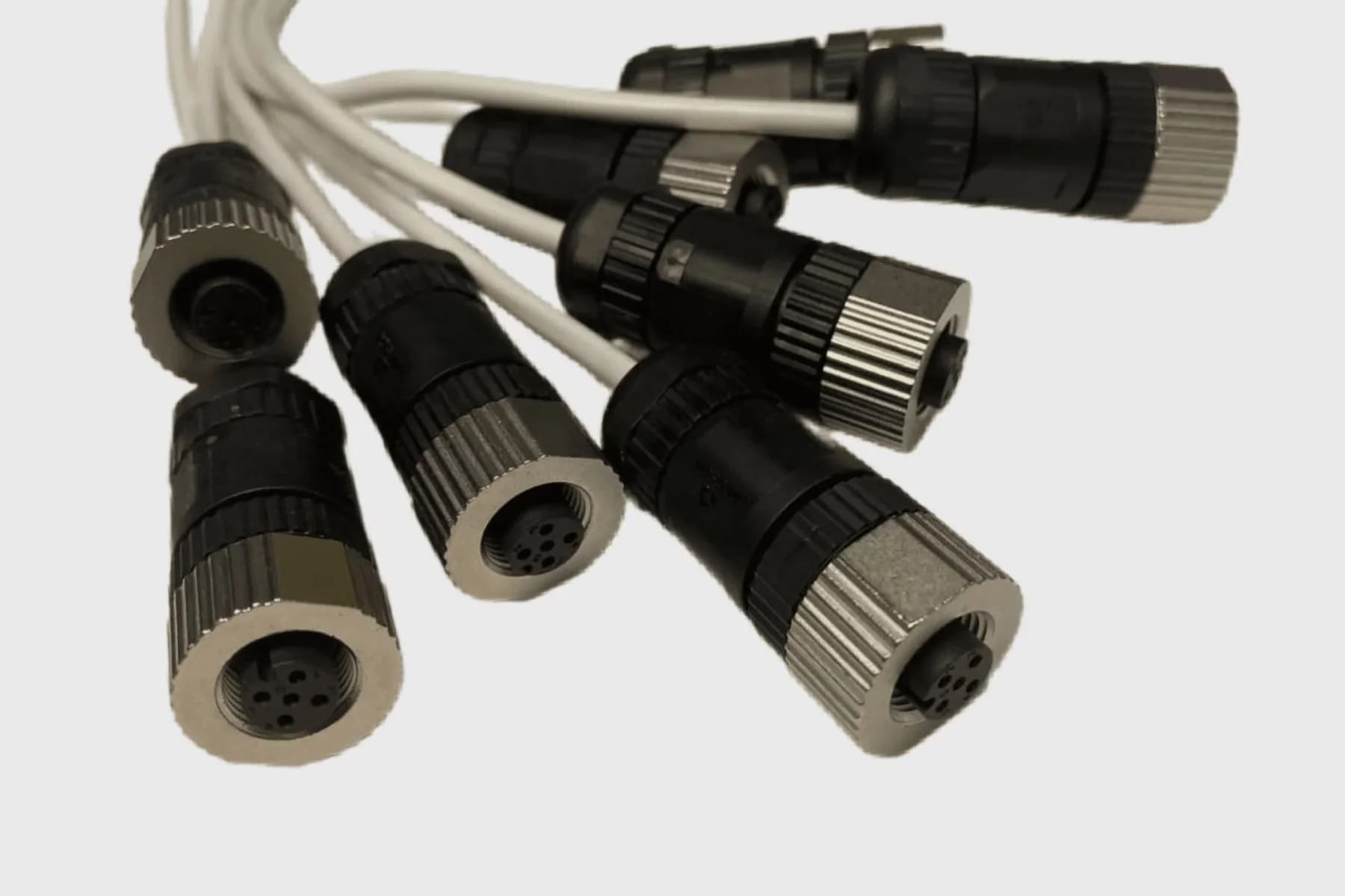

~ 2 000 - для проводов типа M12-X / M12-X
Возможно увеличение до 15-25 тыс. шт.
Под заказчика с большими объёмами строим отдельную производственную линию
Характеристики продукции
- Волновое сопротивление
- не стандартное
- Диапазон частот
- 0−3ГГц
- Внешний диаметр
- по согласованию
- Оболочка провода
- PVC
- Длины
- по согласованию
- Производство комплектующих
- Россий, Китай, Европа
- Производство конечной продукции
- Россия, Москва, ООО ЗЭП «ФРАКСИС»
Дополнительные возможности
Есть возможности вносить широкой спектр модификаций: молдинги, подбор характеристик провода и соединители под условия эксплуатации и применения, лабораторные испытания. Долгосрочные поставки по Договору.
Схемы и исполнения

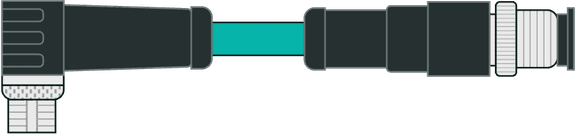

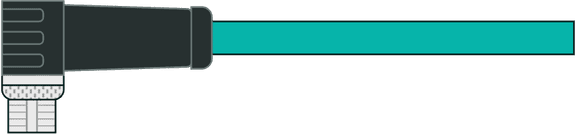

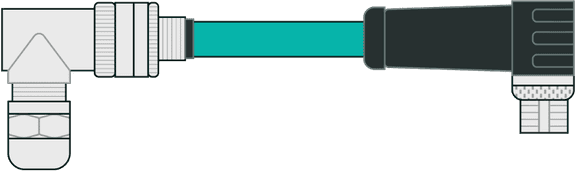

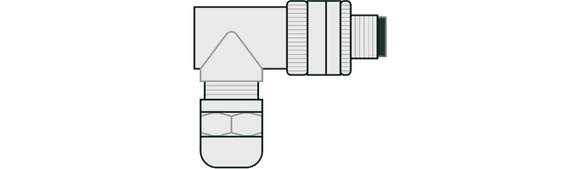

исполнение разъемов
исполнение провода
исполнение провода

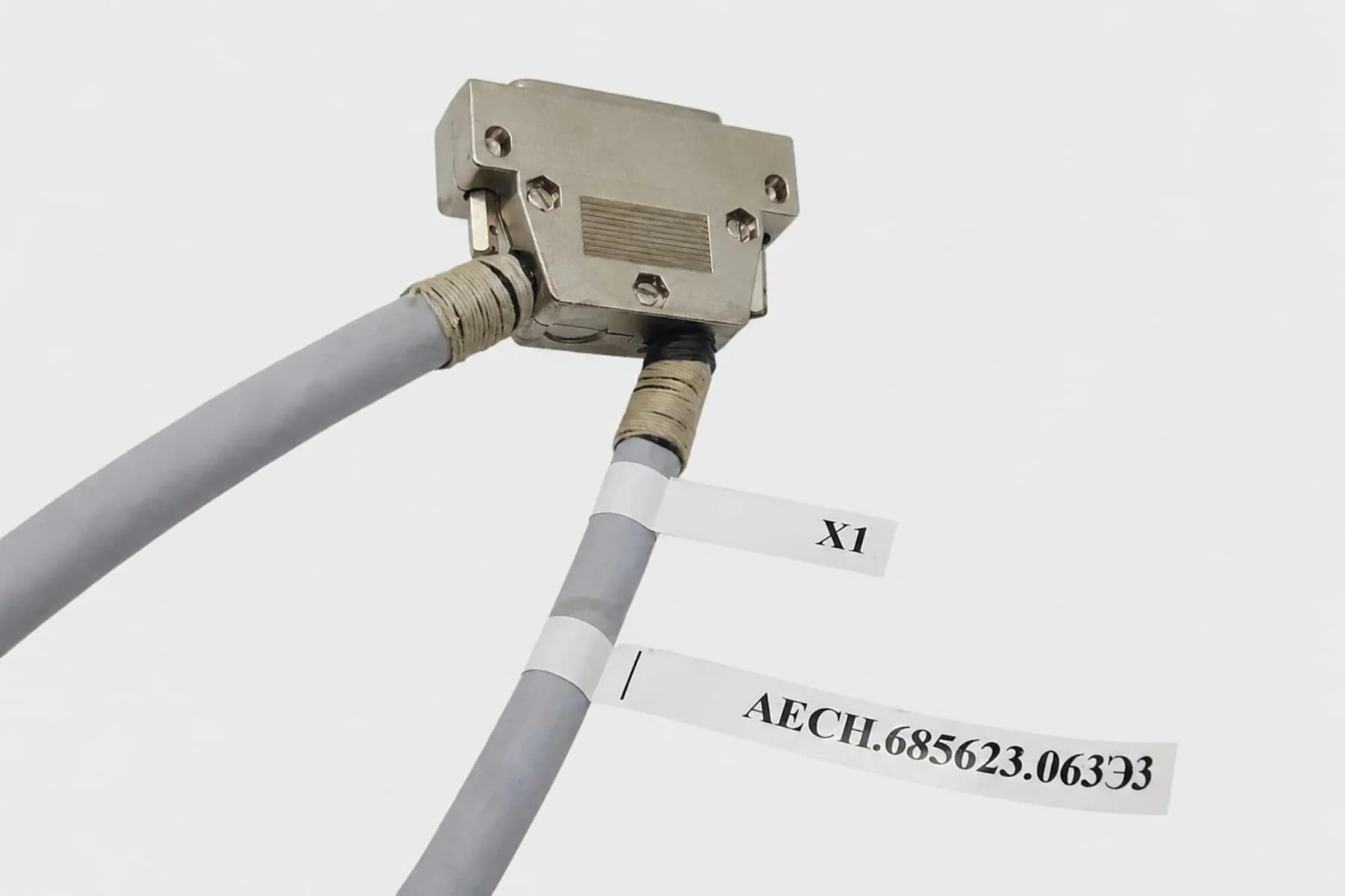

Маркировка и организация жгута

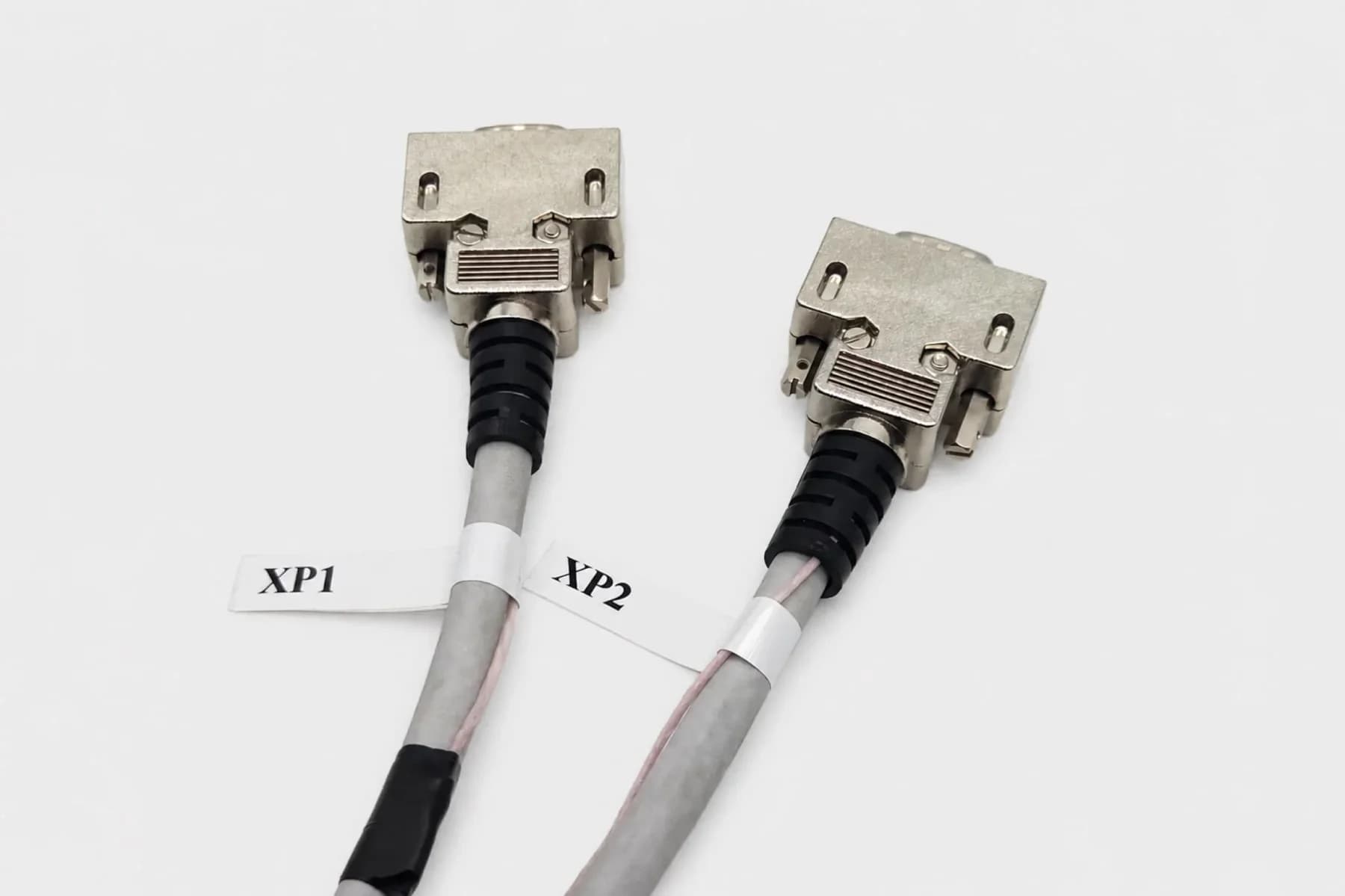

Маркировка
ОРГАНИЗАЦИЯ ЖГУТА

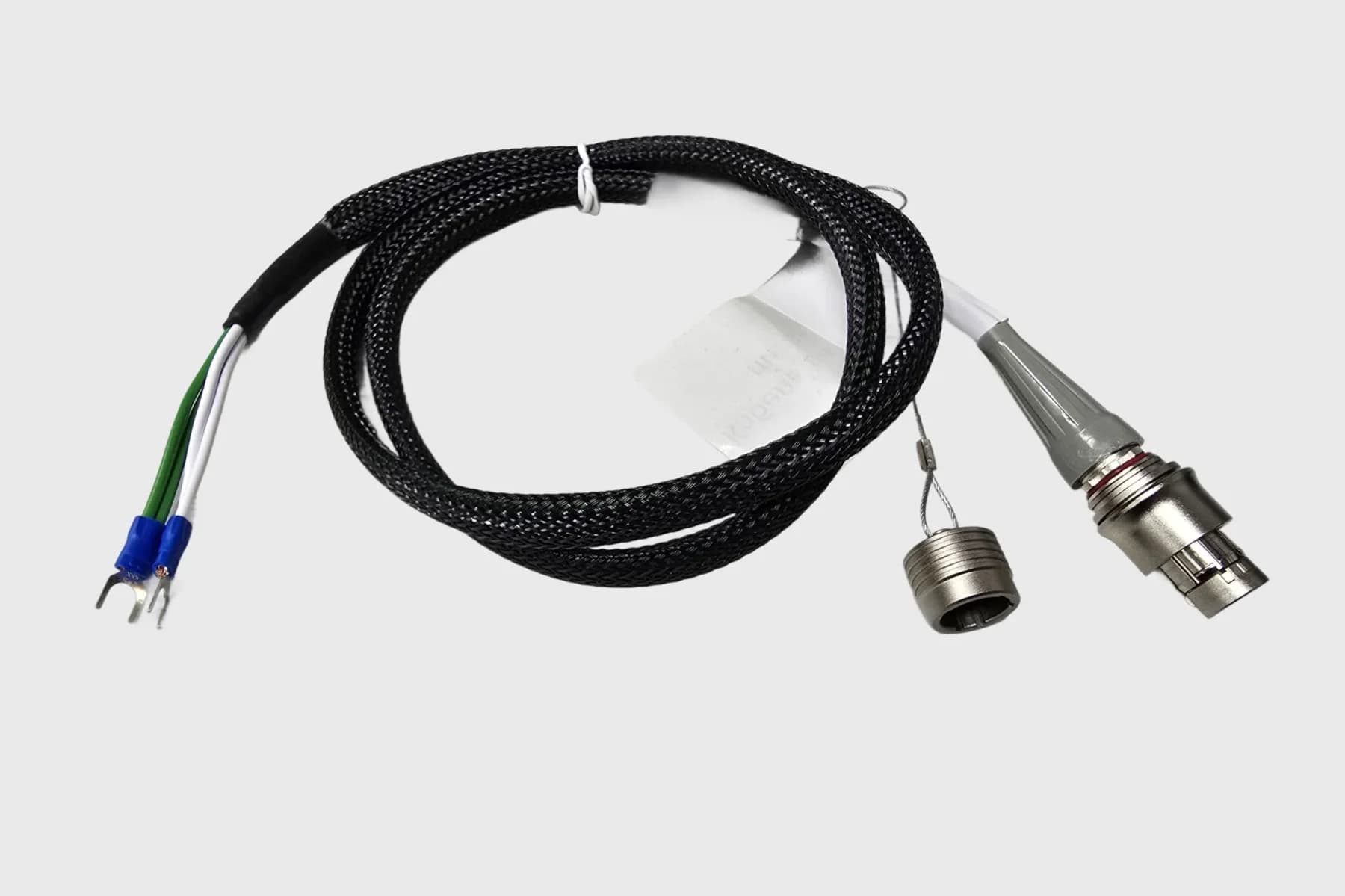

КОМПЛЕКСНЫЕ ЖГУТЫ

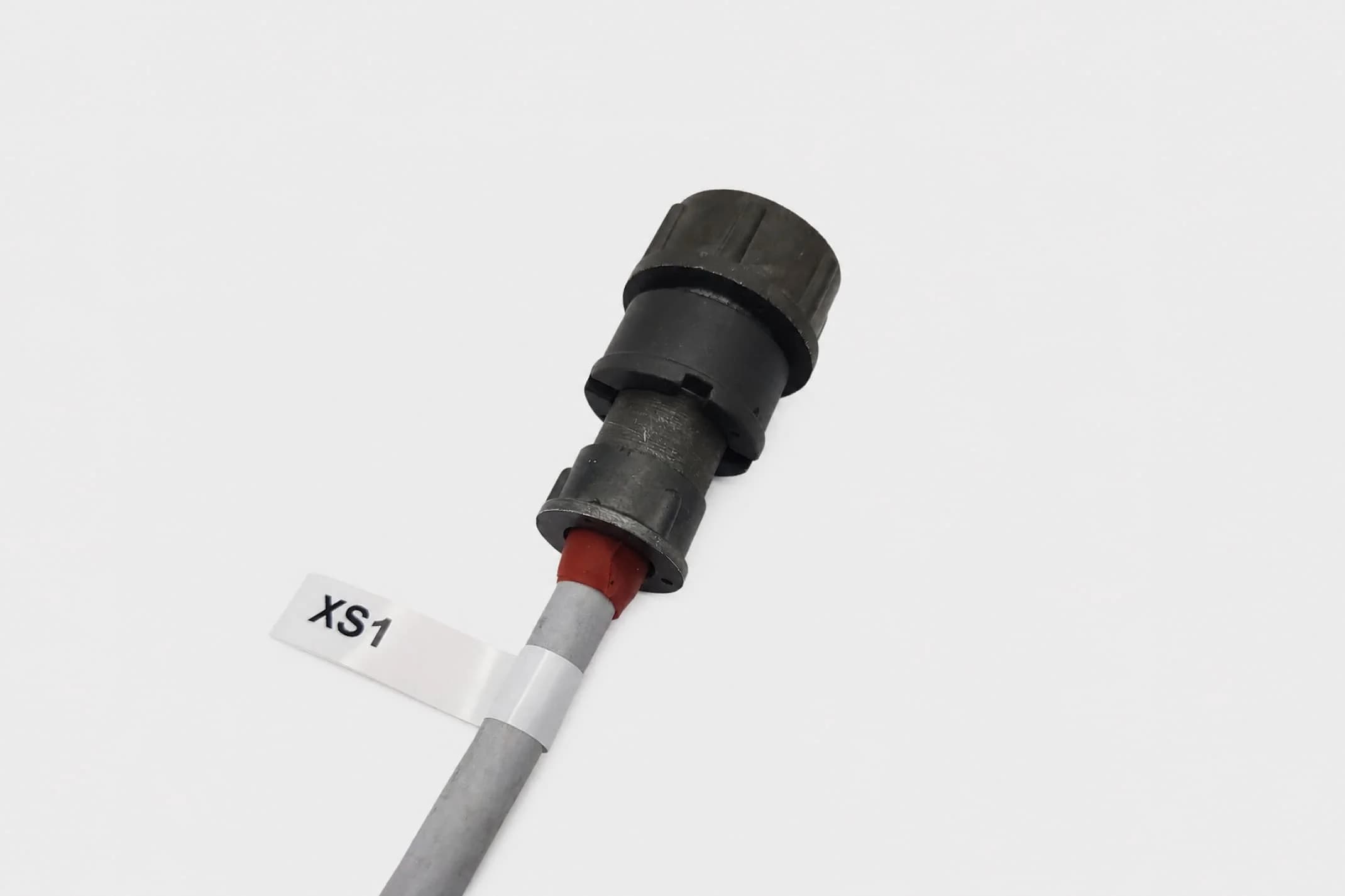

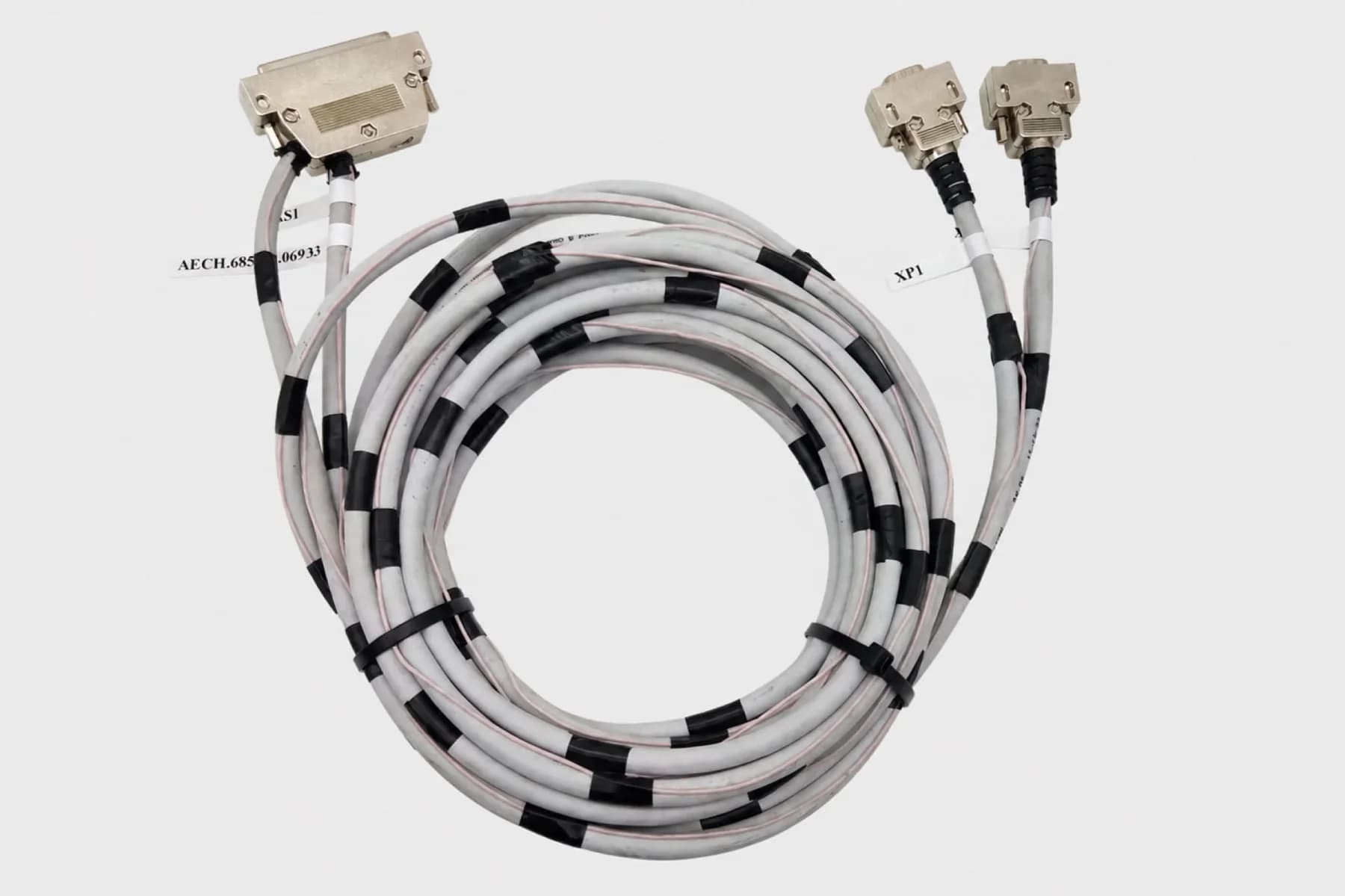

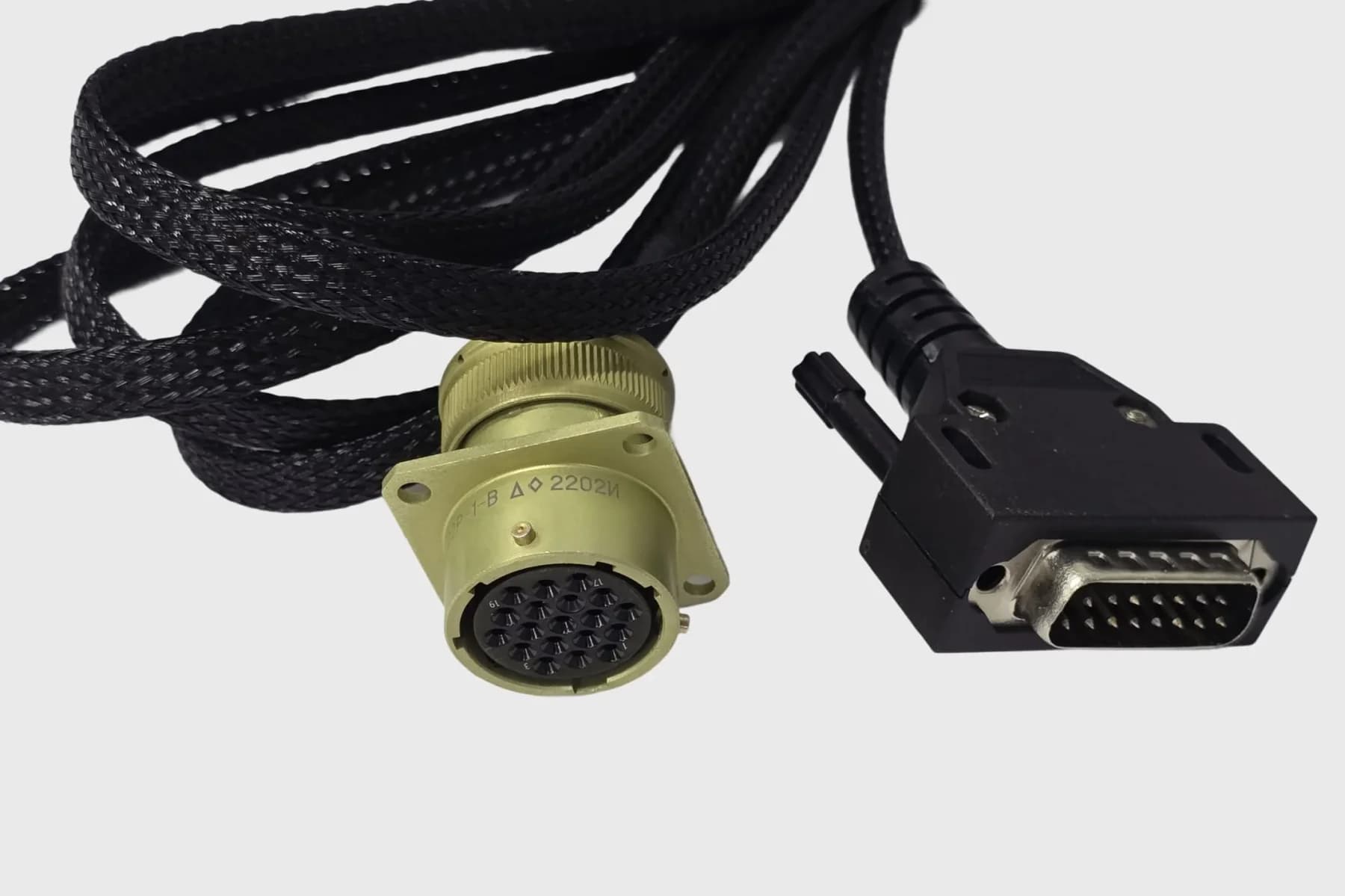

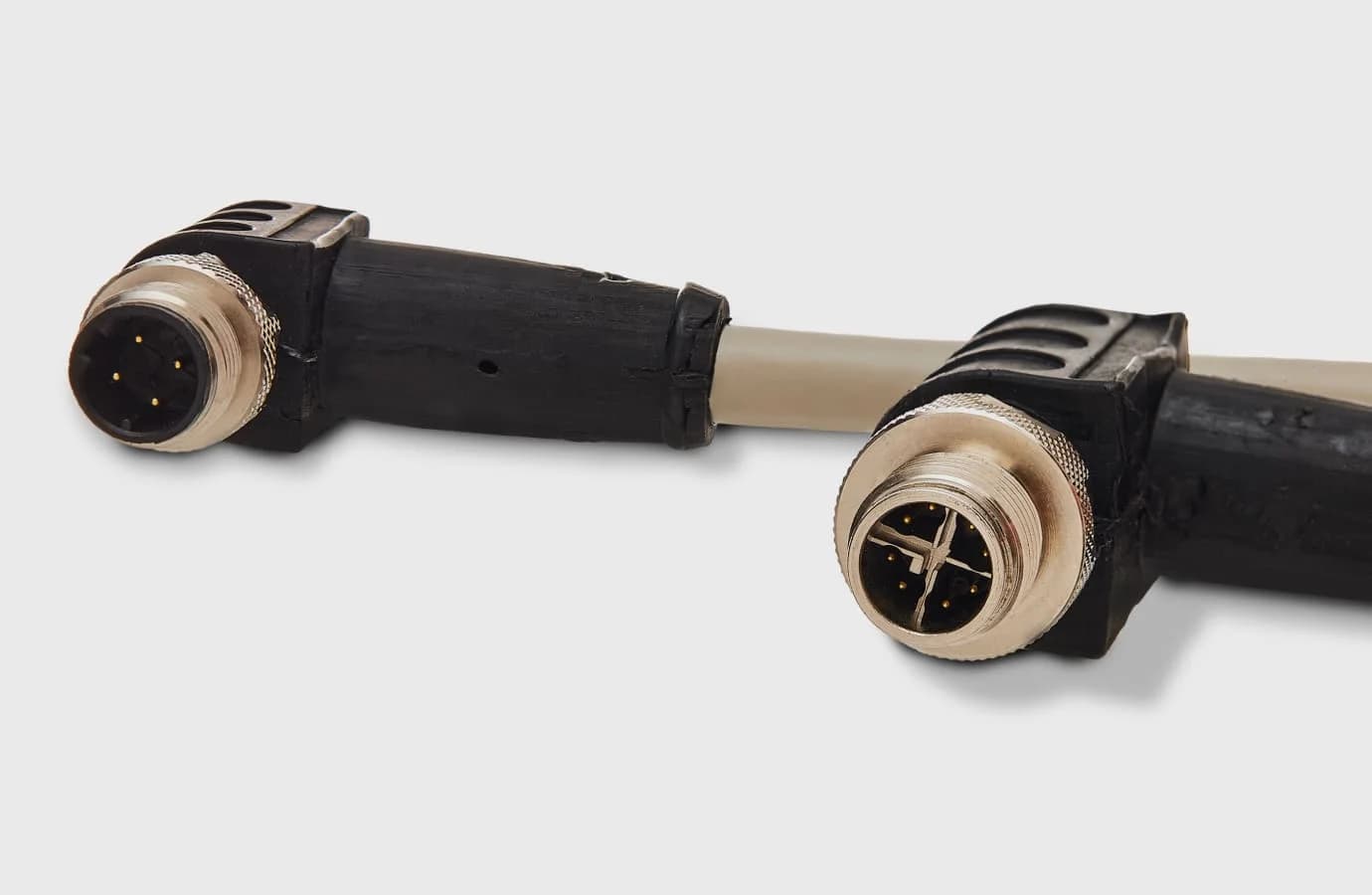

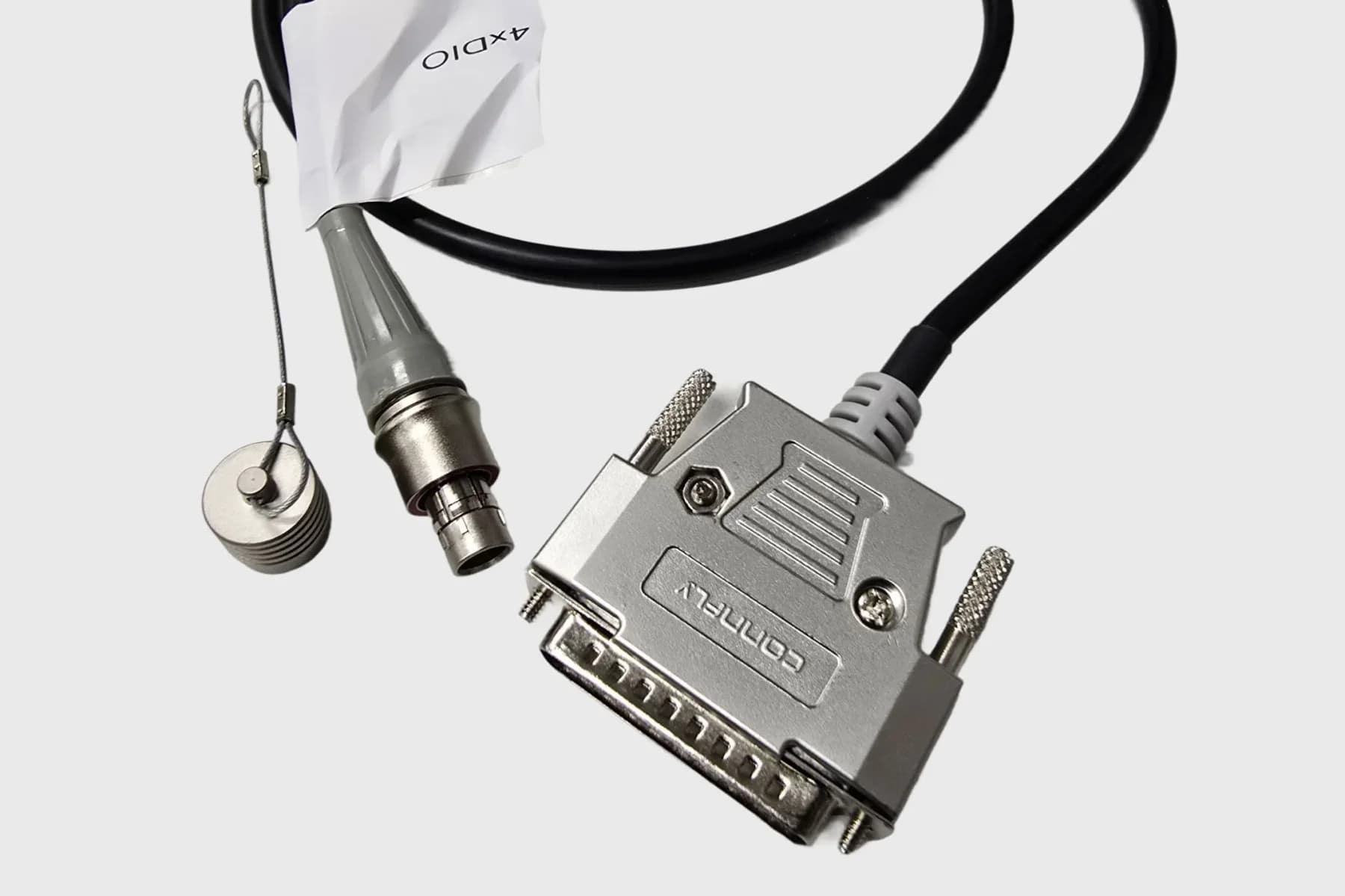

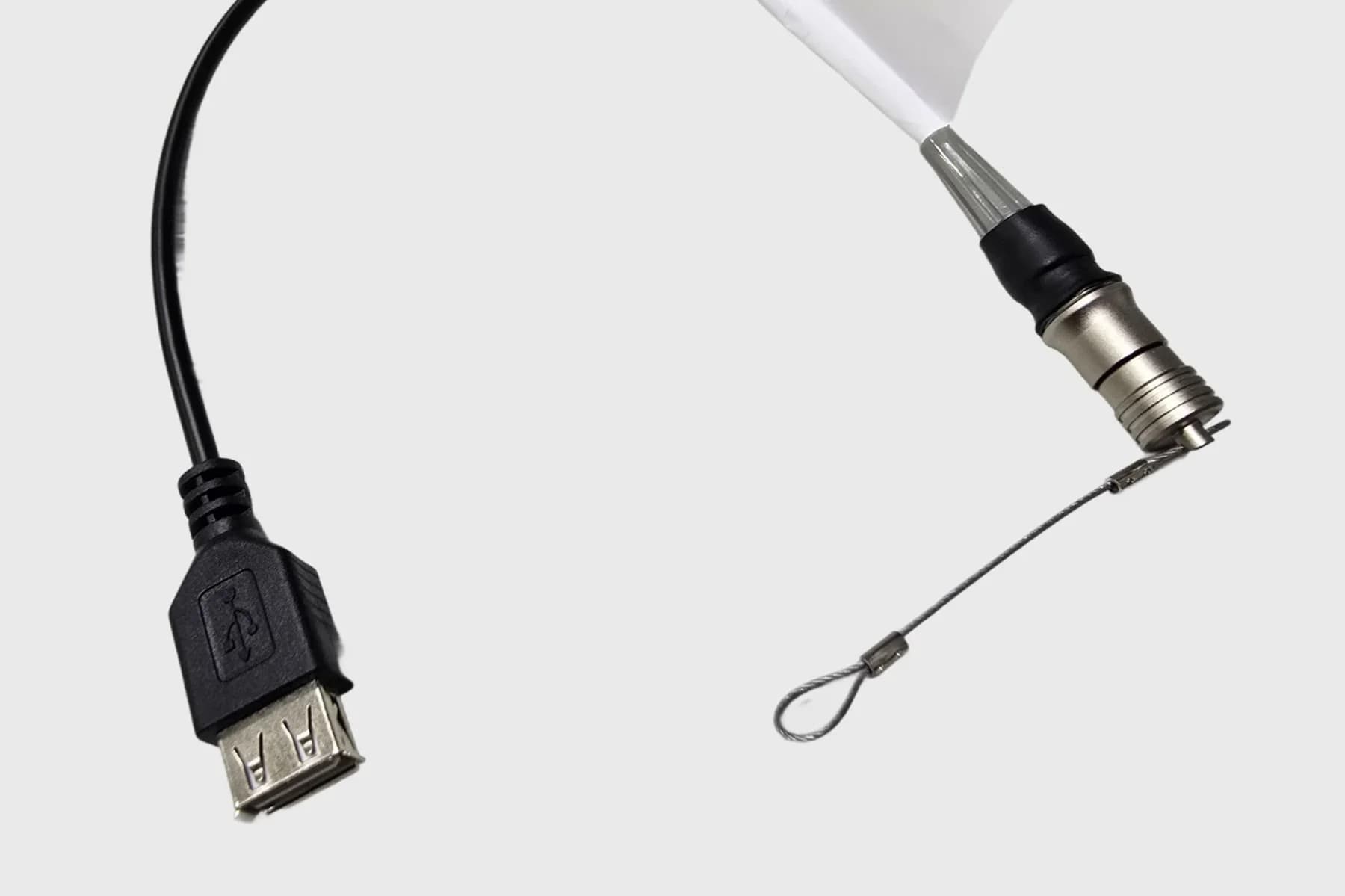

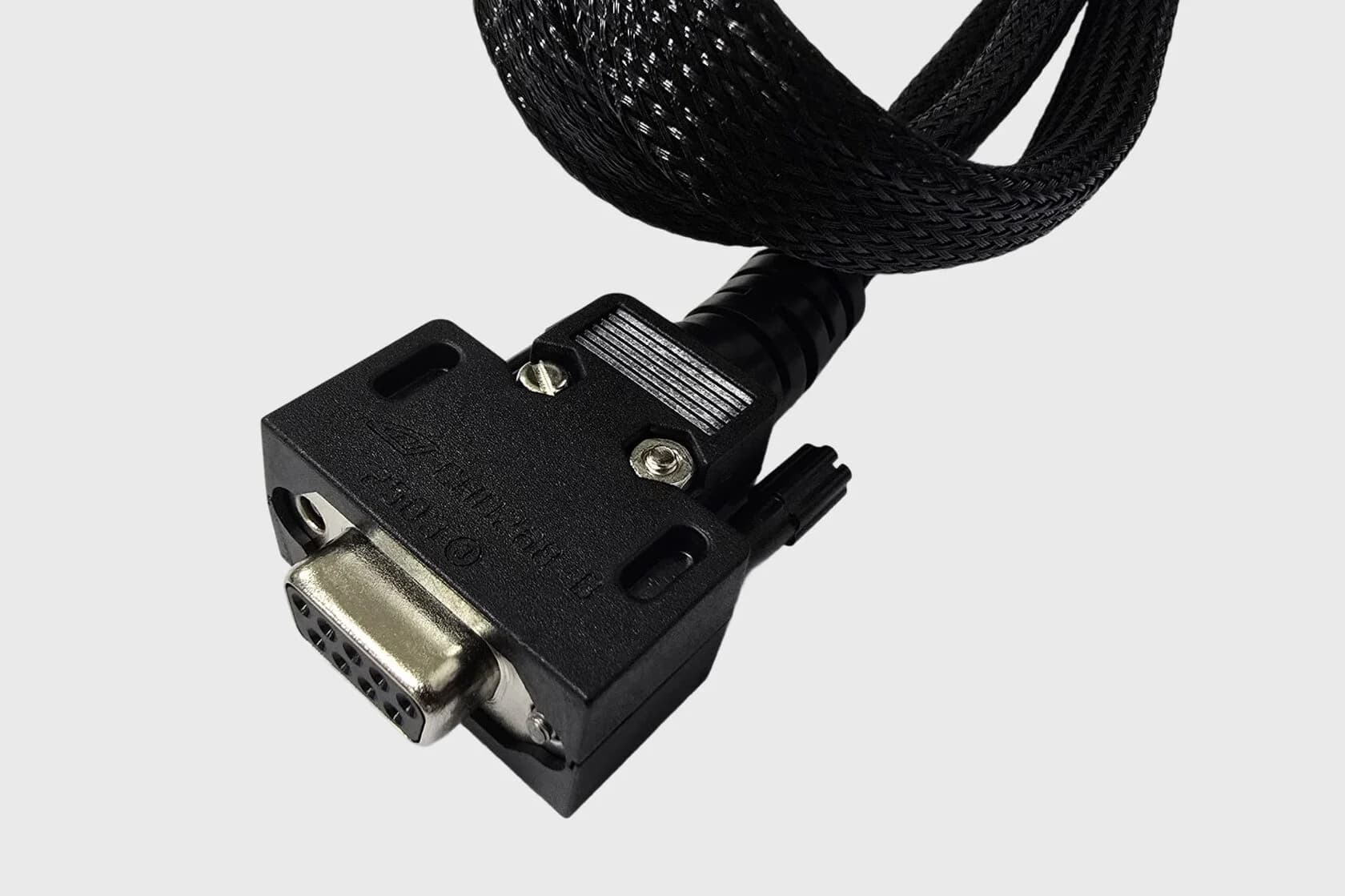

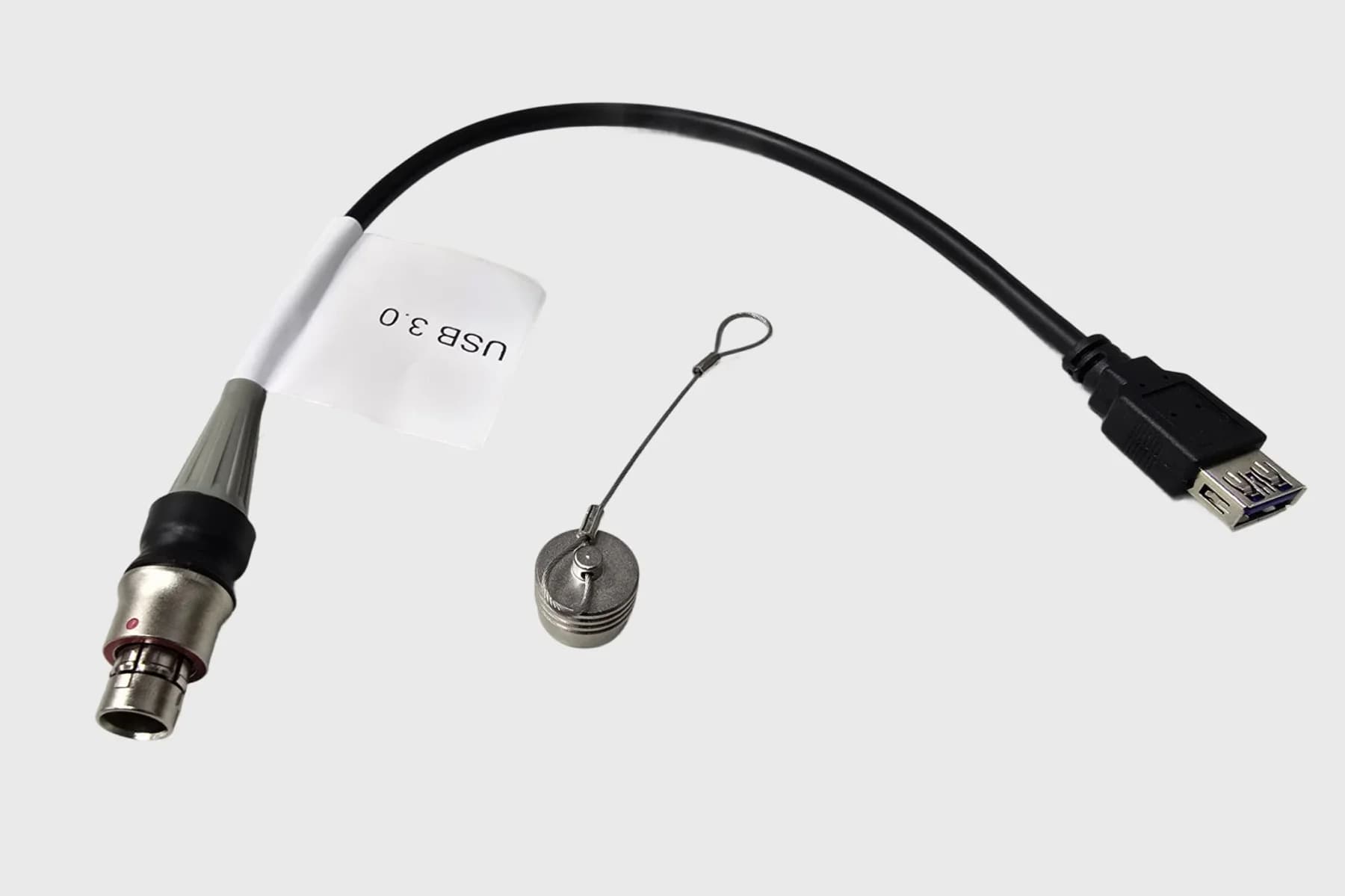

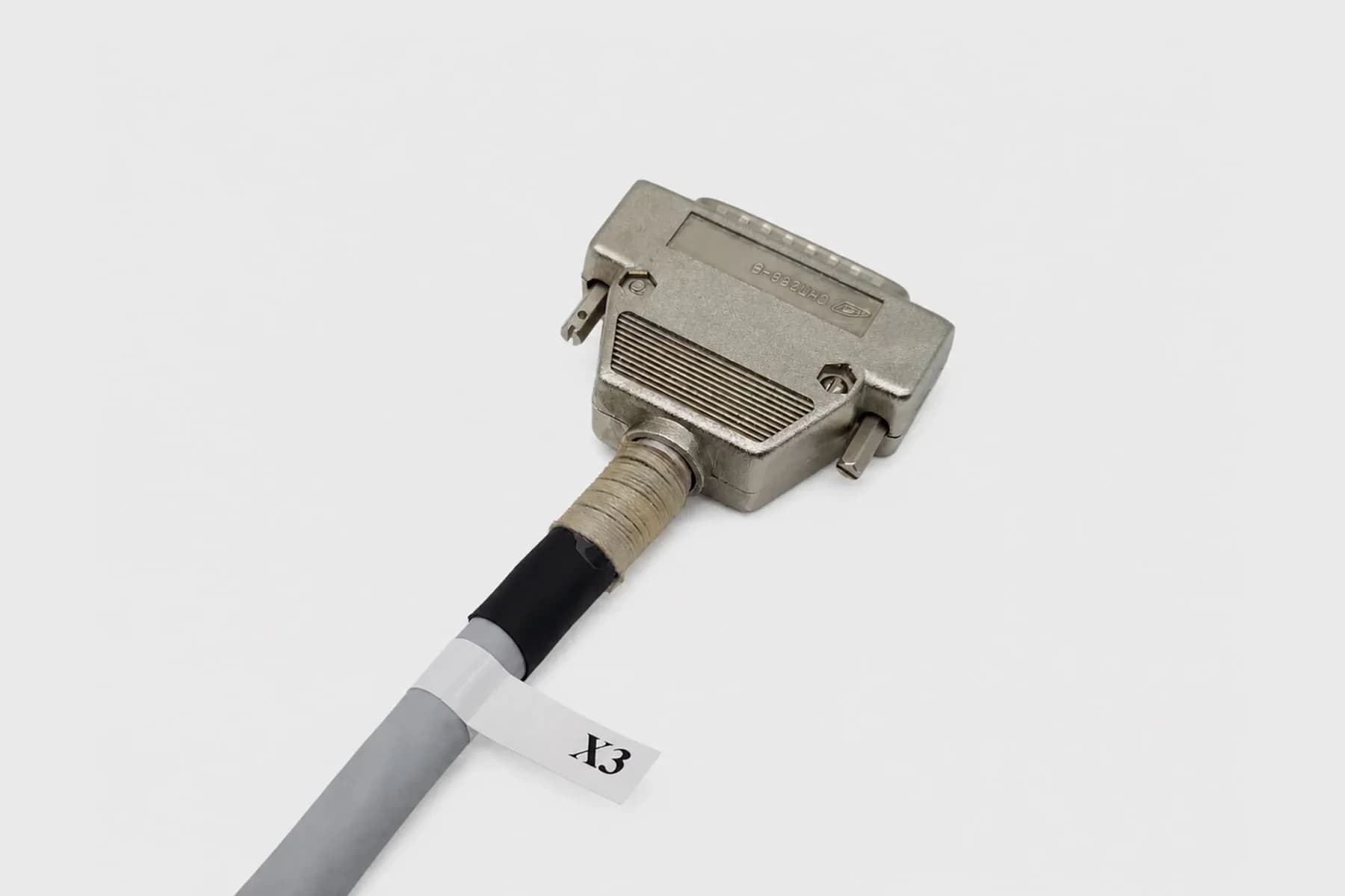

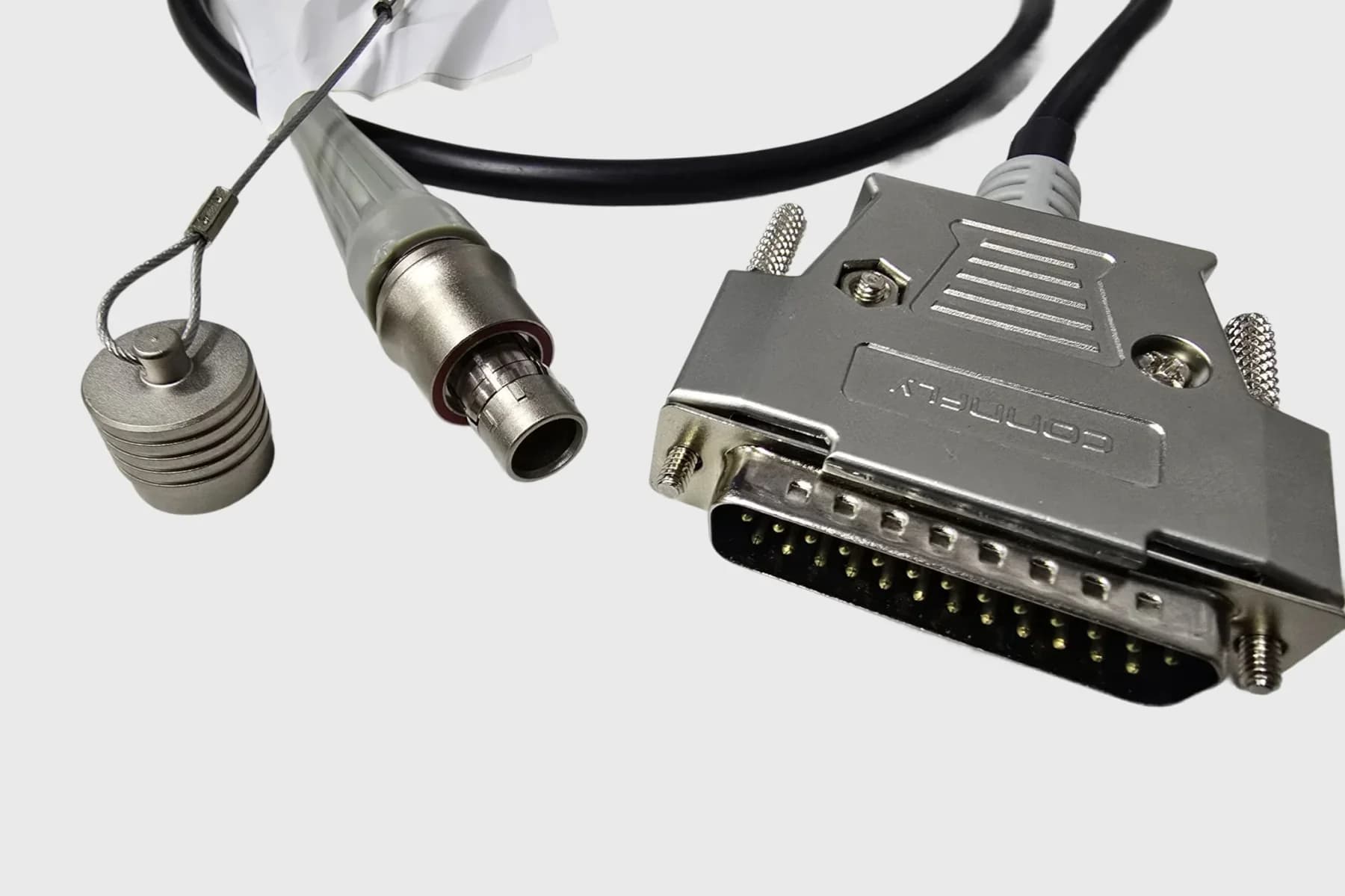

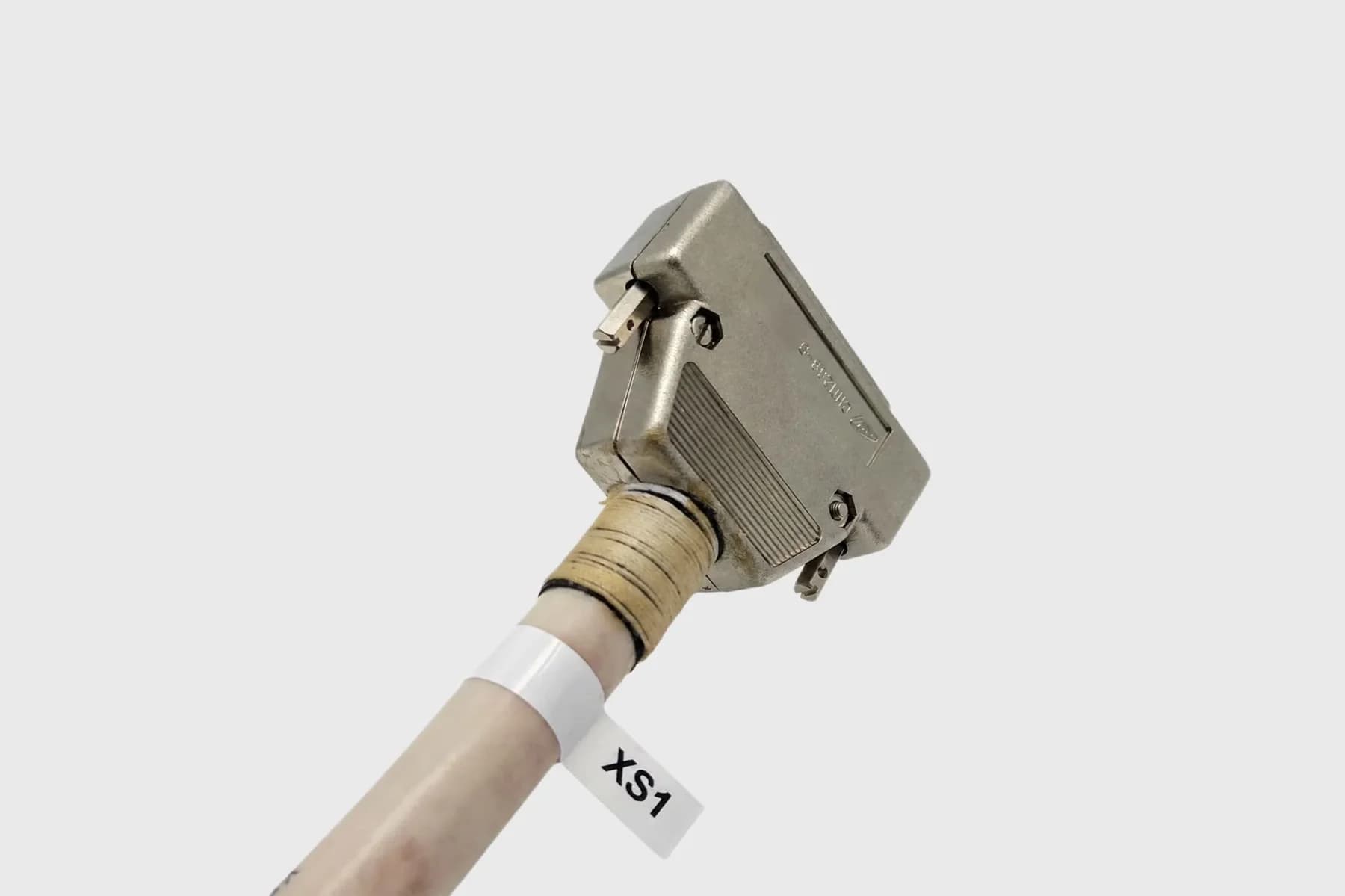

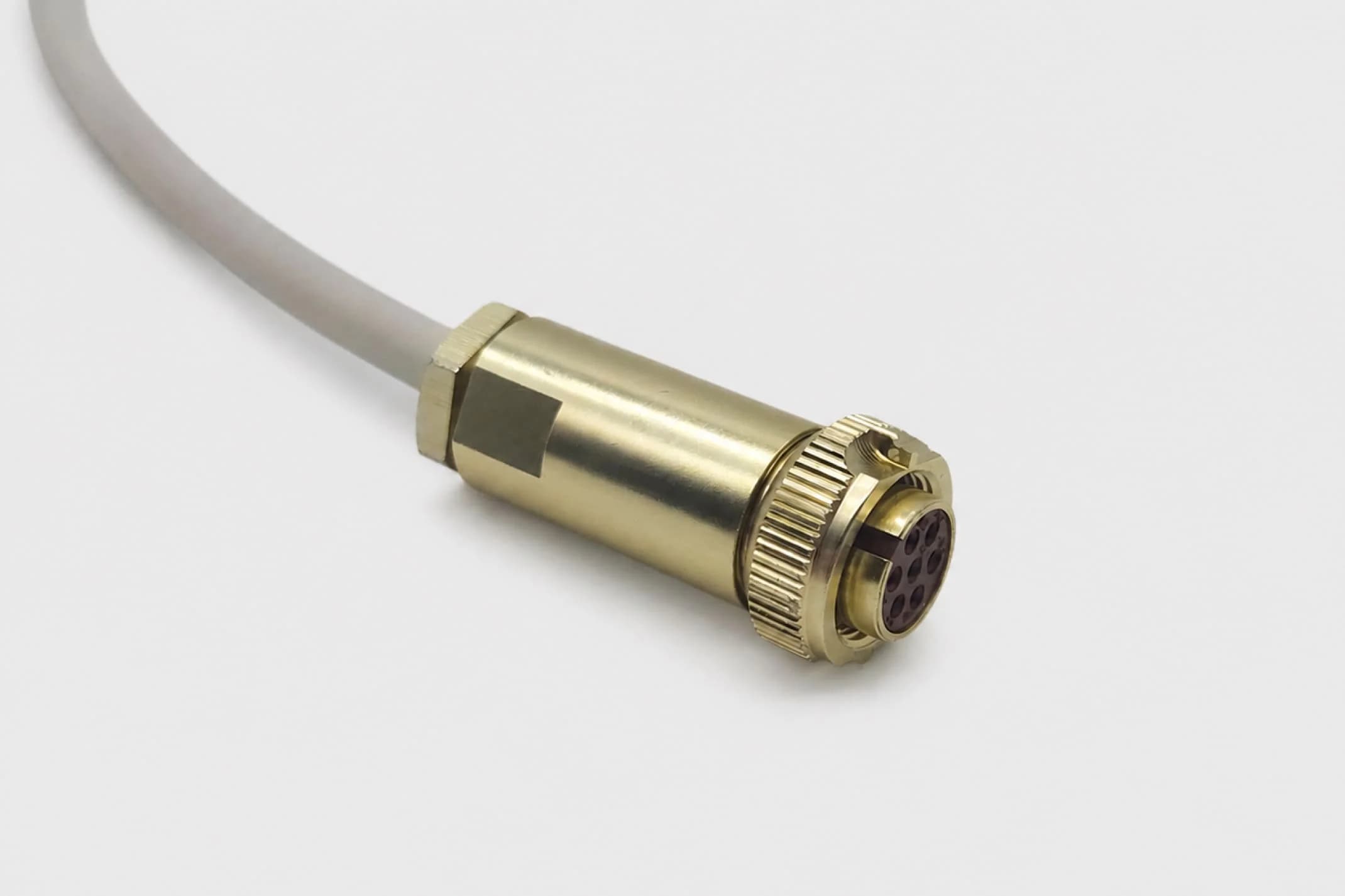

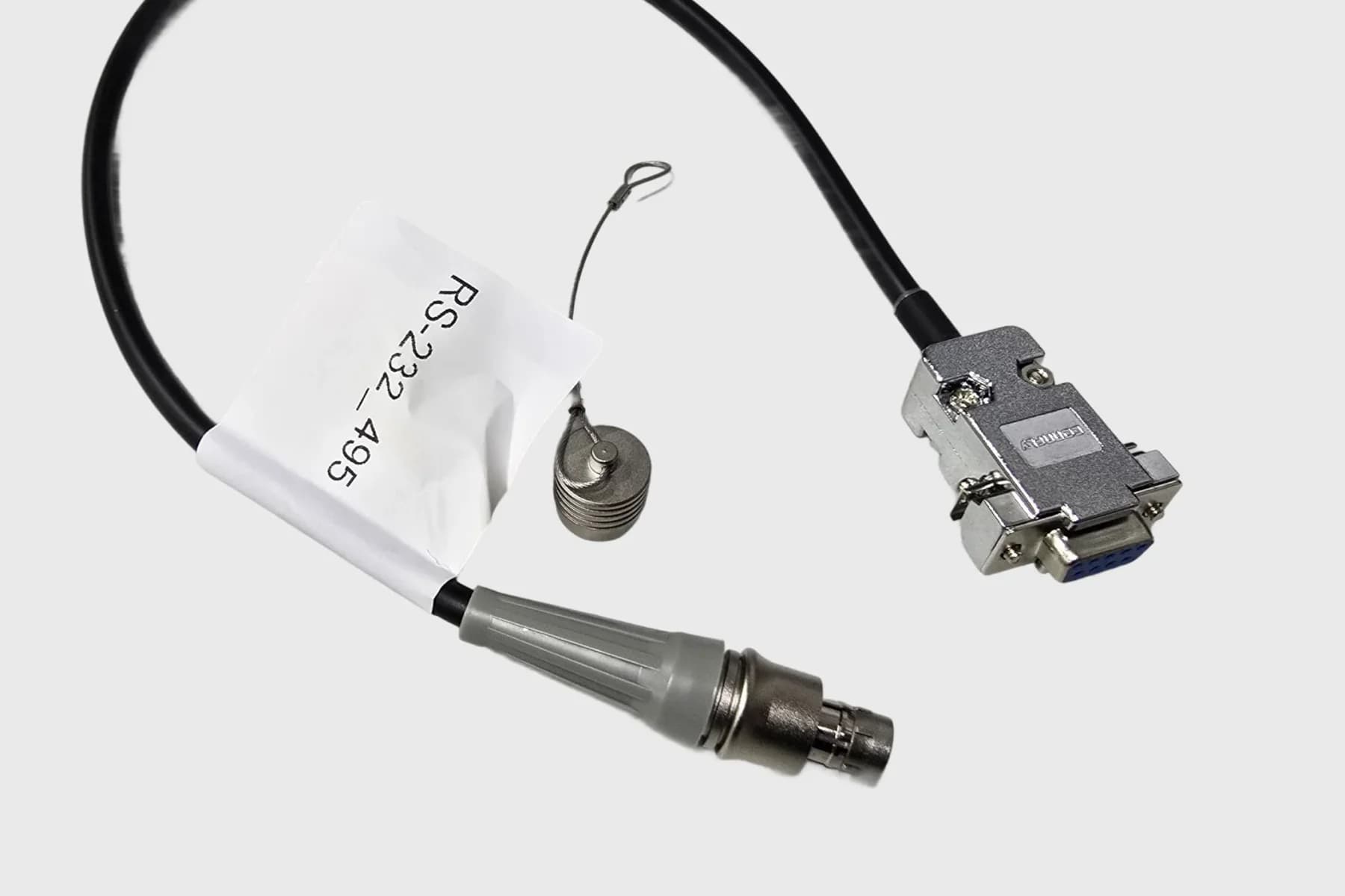

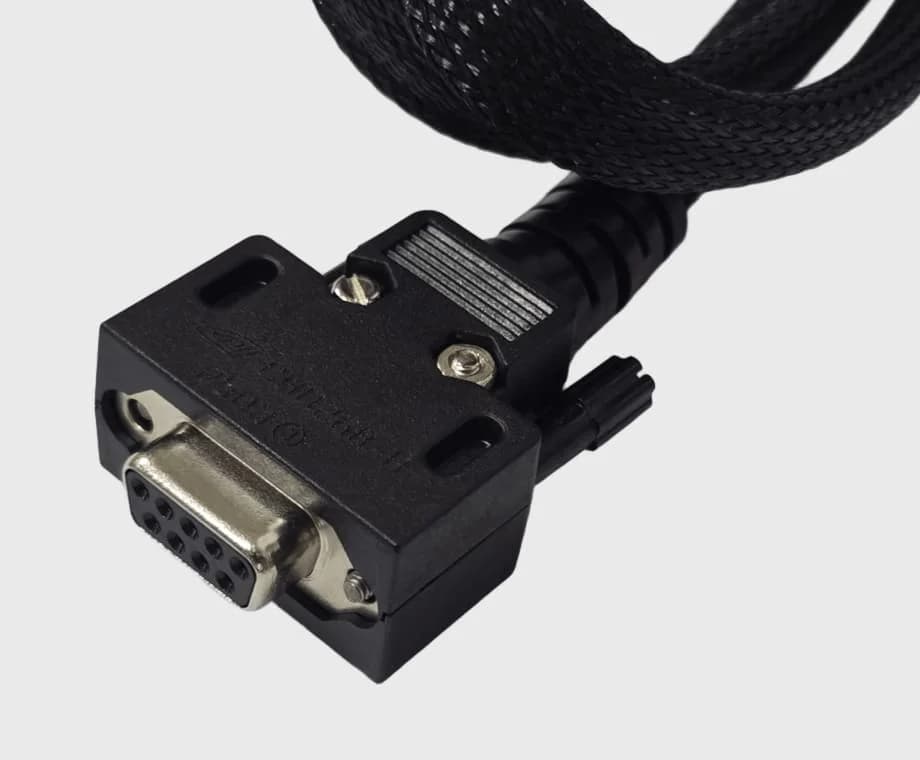

Галерея
1 / 25| Применение | Пример кабеля | Соединители | Диаметр (мм/AWG) | Характеристики |
|---|---|---|---|---|

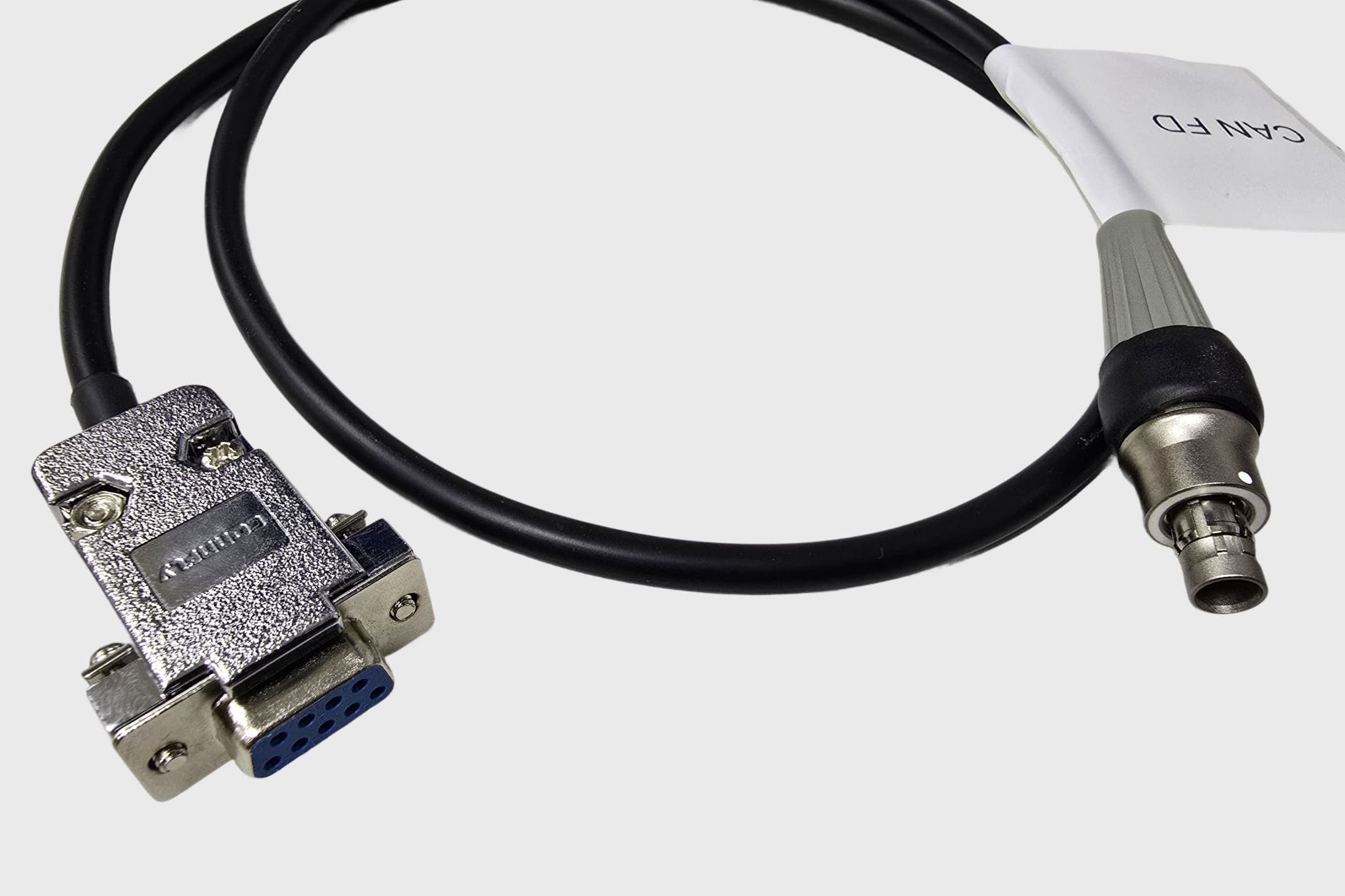

| Автомобильная промышленность, промышленная автоматизация, CAN-сети | CAN Bus Cable (SAE J1939, CANopen) | D-Sub DE-9, M12, RJ45, DB9, Phoenix Contact, Degson, Molex, Amphenol, Lumberg | 0,34–0,5 мм² (22–26 AWG) | 120 Ом, витая пара, экранированный, скорость до 1 Мбит/с |
| Промышленные коммуникации, автоматизация производства, сети PROFIBUS DP | PROFIBUS DP Cable | D-Sub DE-9, M12, RJ45, Phoenix Contact, Siemens, Harting, Weidmuller | 0,64–0,75 мм² (18–22 AWG) | 150 Ом, витая пара, экранированный, до 12 Мбит/с, дальность до 1200 м |
| Промышленные системы управления, автоматизация производства, коммуникация Modbus RTU/ASCII | Modbus Cable | RJ45, DB9, M12, клеммные колодки Phoenix Contact, Weidmuller, WAGO | 0,34–0,5 мм² (22–24 AWG) | 120 Ом, витая пара, экранированный, до 115 кбит/с, дальность до 1000 м |
| Автоматизация производственных процессов, связь по шине Foundation Fieldbus | Foundation Fieldbus Cable | M12, M8, Phoenix Contact, Turck, Pepperl+Fuchs, Weidmuller | 0,8–1,3 мм² (16–18 AWG) | 100 Ом, витая пара, экранированный, цифровая связь с питанием устройств, до 31,25 кбит/с, дальность до 1900 м |
| Автоматизация промышленного производства, системы передачи данных по DeviceNet | DeviceNet Cable | M12, M8, Mini-Change, Micro-Change, Turck, Molex Brad, Amphenol | 0,5–1,0 мм² (18–24 AWG) | 120 Ом, витая пара, экранированный, питание 24 В, до 500 кбит/с, дальность до 500 м |
| AS-Interface системы, простые сети автоматизации и управления | AS-Interface Cable | M12, IDC AS-i connector, Phoenix Contact, Siemens, Pepperl+Fuchs, Weidmuller | 1,5 мм² (~16 AWG) | 100 Ом, двухжильный плоский кабель, питание и сигнал по одному кабелю, до 167 кбит/с, дальность до 100 м |
| Системы LonWorks, интеллектуальные здания, автоматизация HVAC | LonWorks Cable | RJ45, Phoenix Contact, Molex, клеммные колодки, Weidmuller | 0,22–0,5 мм² (24–26 AWG) | 100 Ом, витая пара, экранированный, до 1,25 Мбит/с, дальность до 2700 м |
| Ethernet-сети промышленного назначения, промышленная автоматизация, Profinet | Profinet Cable | RJ45, M12, Phoenix Contact, Siemens, Harting, Weidmuller | 0,22–0,34 мм² (22–24 AWG) | Cat5e/Cat6/Cat7, экранированный, до 1 Гбит/с, дальность до 100 м, PoE поддержка |
| Тяжелая промышленность, металлургия, судостроение, химическая промышленность, строительство и производство | ÖLFLEX® CLASSIC 100, ÖLFLEX® ROBUST 215C, ÖLFLEX® HEAT 180 | Weipu SP13/SP17/SP21/SP29, Harting Han-Modular/Han-Eco/Han-Yellock, TE Connectivity Heavy Duty Connectors (HDC), Phoenix Contact HEAVYCON, Amphenol HeavyMate, ILME Heavy Duty | 0,5–35 мм² (2–20 AWG) | До 1000 В, многожильный, гибкий, высокопрочный, термостойкий (до +180°C), масло- и химостойкий, экранированный |

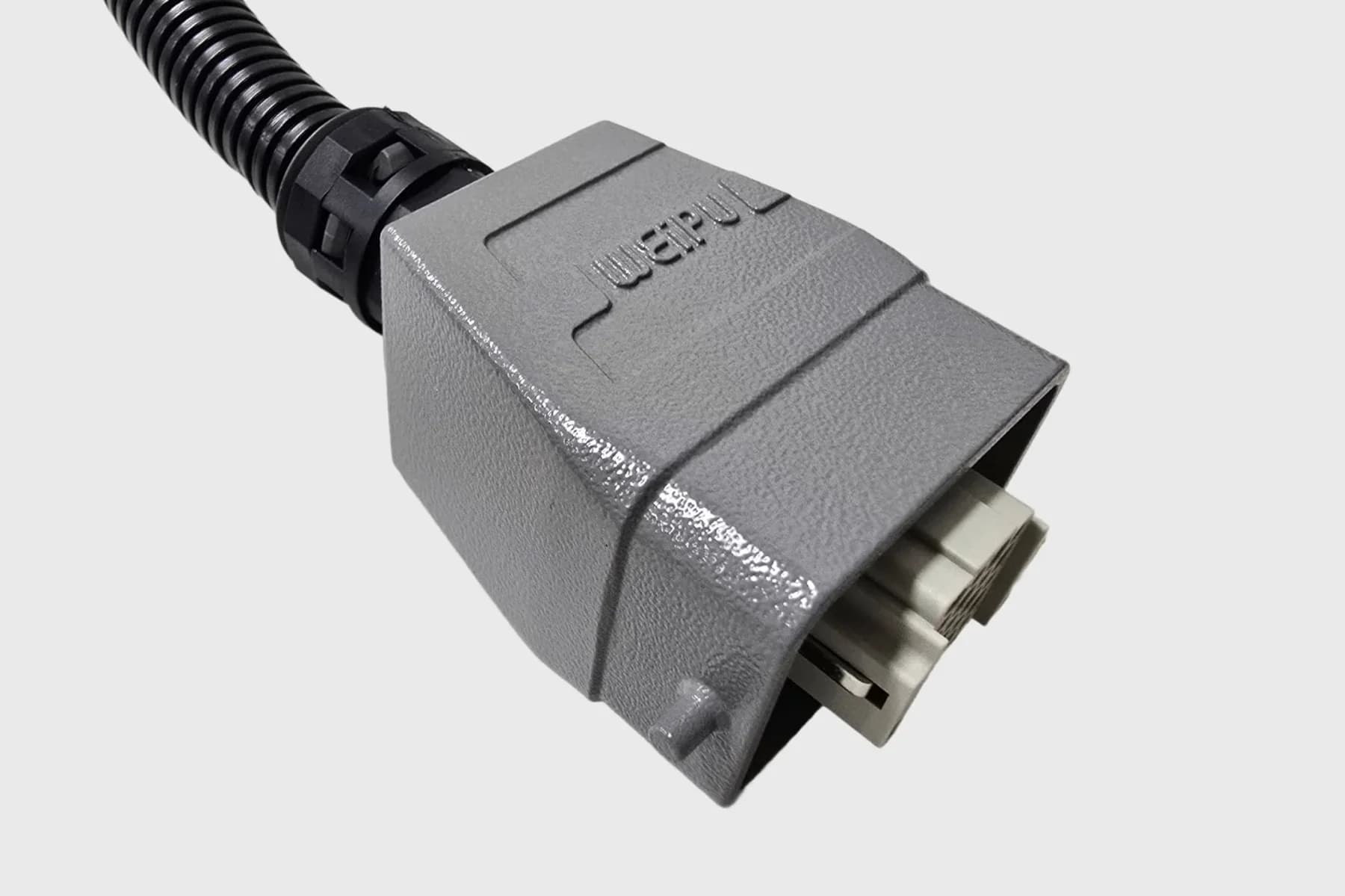

| Энергетика, силовое оборудование, промышленные линии и станки, судовое оборудование | SKINTOP® MS/M, SKINTOP® ST-M, UNITRONIC® BUS | Weipu SF/SY/WF/WY, Harting Han-Modular/Han E, TE Connectivity HDC, Phoenix Contact HEAVYCON ADVANCE, Amphenol HeavyMate, Molex GWconnect | 1,0–25 мм² (4–18 AWG) | До 750 В, водонепроницаемость IP68/IP69K, высокопрочная оболочка, масло- и химостойкость, УФ-защита, стойкость к вибрации |
| Автоматизированные линии, тяжелая техника, роботизированные системы, сложные производственные комплексы | HELUKABEL MULTIFLEX 512-PUR, HELUKABEL TRAYCONTROL 500, HELUKABEL TOPSERV 113 | Weipu WA22/WS16, Harting Han-Modular/Han HPR, TE Connectivity Heavy Duty Connectors (HTS, HVS), Phoenix Contact HEAVYCON EVO, Amphenol HeavyMate, ILME MIXO, Molex Brad Ultra-Lock | 0,75–16 мм² (6–18 AWG) | До 600 В, высокая устойчивость к механическим нагрузкам, гибкость, химостойкость, экранированный, стойкость к низким температурам до -50°C |
| Железнодорожная техника, судостроение, тяжелое промышленное оборудование, подвижные установки | LAPP ÖLFLEX® TRAIN 4GKW-AXplus, LAPP ÖLFLEX® HEAT 125 MC | Weipu WY28/SP21, Harting Han-Modular/Han HMC, TE Connectivity HDC, Phoenix Contact HEAVYCON ADVANCE, Amphenol HVS HeavyMate, ILME MIXO | 1,5–50 мм² (0–16 AWG) | До 1800 В, огнестойкий, гибкий при низких температурах, высокая механическая прочность, химстойкость, устойчивость к УФ и атмосферным воздействиям |
| Системы управления, сборочные линии, производственное оборудование, роботизированная техника | UNITRONIC® BUS CAN, UNITRONIC® BUS PB, UNITRONIC® FD CP | Weipu SP13/SP21/WF, Harting Han-Eco/Han-Modular, TE Connectivity HDC EVO, Phoenix Contact HEAVYCON COM, Amphenol HeavyMate, ILME CQE | 0,34–2,5 мм² (14–22 AWG) | Напряжение до 600 В, высокая гибкость, экранированный, стойкость к химикатам, механическим воздействиям и вибрациям, температурный диапазон -40°C до +105°C |
| Роботизированные манипуляторы, промышленная автоматизация, системы позиционирования | LAPP ÖLFLEX® ROBOT 900 P | Weipu SP13/SP17/SP21, Harting Han-Modular, Phoenix Contact HEAVYCON EVO, Amphenol HeavyMate, Molex Brad, TE Connectivity Intercontec, ILME MIXO | 0,25–6 мм² (24–10 AWG) | PUR оболочка, высокая гибкость и кручение, защита от масла, стойкость к истиранию, до 600 В, температурный диапазон -40°C до +80°C |
| Роботы-манипуляторы, многоосевые системы автоматизации и управления | HELUKABEL TOPSERV Hybrid, HELUKABEL TOPSERV 120 | Weipu WA22/WS16, Harting Han DD/Han-Modular, Amphenol HeavyMate, Phoenix Contact HEAVYCON EVO, Molex Brad | 0,5–10 мм² (20–8 AWG) | Гибридные кабели (силовые + управление), высокая устойчивость к циклическим нагрузкам и изгибам, маслоустойчивость, экранированные, до 1000 В, температурный диапазон от -30°C до +90°C |
| Промышленные роботы, системы точного позиционирования и серводвигатели | IGUS Chainflex CFROBOT | Harting Han-Modular, TE Connectivity Intercontec, Phoenix Contact, Molex Brad, ILME MIXO, Weipu WA22/WS16 | 0,25–16 мм² (24–6 AWG) | Специально разработанные для кабельных цепей, гибкость при многократных изгибах, высокая стойкость к скручиванию, масло- и химостойкость, до 600 В, диапазон -35°C до +90°C |
| Роботы, манипуляторы, системы сварки и точной автоматизации | SAB Robotic Cable 740 CP, SAB Robotic Cable 760 CP | Harting Han-Modular, Amphenol HeavyMate, TE Connectivity Intercontec, Weipu SP21, Phoenix Contact, Molex Brad | 0,25–6 мм² (24–10 AWG) | Высокая стойкость к изгибу и torsion (скручиванию), PUR-изоляция, маслоустойчивость, химостойкость, экранированный, до 600 В, диапазон -40°C до +80°C |
| Роботизированные системы автоматической сварки, точные манипуляторы | Nexans MOTIONLINE Robot, MOTIONLINE Servo | Harting Han-Modular/Han DD, TE Connectivity Intercontec, Phoenix Contact, Weipu SP17, Molex Brad | 0,25–10 мм² (24–8 AWG) | Максимальная устойчивость к скручиванию, стойкость к механическим и химическим нагрузкам, экранирование, PUR оболочка, до 1000 В, температурный диапазон -30°C до +80°C |
| Промышленные манипуляторы, роботы-сварщики, автоматические конвейеры | LUTZE SUPERFLEX Robot N PUR | Weipu SP13/SP17/SP21, Harting Han-Modular, Phoenix Contact, Amphenol HeavyMate, Molex Brad, ILME MIXO | 0,34–6 мм² (22–10 AWG) | Высокая механическая прочность и гибкость, высокая устойчивость к torsion, масло- и химостойкость, экранирование, до 600 В, температурный диапазон -40°C до +80°C |
| Роботы-манипуляторы, многоосевые системы точного позиционирования | LEONI FieldLink Robot Cables | Harting Han-Modular, TE Connectivity Intercontec, Phoenix Contact HEAVYCON EVO, Weipu SP21, Molex Brad, ILME MIXO | 0,25–16 мм² (24–6 AWG) | PUR оболочка, высокая гибкость и torsion, устойчивость к химическим и механическим нагрузкам, экранирование, напряжение до 600 В, диапазон температур -30°C до +80°C |
| Военная и гражданская авиация, системы управления, высоконадежные сигнальные линии | MIL-W-22759 (провод с тефлоновой изоляцией) | MIL-DTL-38999, MIL-DTL-83723, MIL-DTL-5015, Glenair Mighty Mouse, Amphenol Aerospace | 0,15–5 мм² (16–30 AWG) | Тефлоновая изоляция (PTFE), огнестойкий, до +260°C, устойчивость к агрессивным средам, механическая прочность |
| Авиация, военные аппараты, космическая техника, высокочастотные линии передачи данных | MIL-DTL-27500 (Shielded Twisted Pair/STP) | MIL-DTL-38999, MIL-DTL-83513 Micro-D, Glenair, Amphenol Aerospace, TE Connectivity DEUTSCH | 0,15–2,5 мм² (16–26 AWG) | Экранированная витая пара, до +200°C, защита от ЭМИ и помех, высокая механическая устойчивость, огнестойкость |
| Авиационная и военная техника, бортовые сети управления, передачи данных, Ethernet-сети | MIL-DTL-24643 (Ethernet Military Grade Cable) | MIL-DTL-38999 RJ45, Glenair RJFTV, Amphenol RJF, TE Connectivity DEUTSCH RJ45 | 0,25–1,5 мм² (16–24 AWG) | Категории Cat5e/Cat6/Cat7, экранированный, LSZH, стойкость к агрессивным условиям, до 1 Гбит/с |
| Бортовые авиационные сети, космическая электроника, сверхнадежные интерфейсы SpaceWire | SpaceWire Cable (ECSS-E-ST-50-12C) | Micro-D (MIL-DTL-83513), Nano-D, Glenair, Axon' Cable, Amphenol Aerospace | 0,1–0,4 мм² (26–32 AWG) | Дифференциальная витая пара, скорость до 400 Мбит/с, механическая прочность, низкая масса, до +200°C |
| Авиационные и военные системы, соединения оборудования, интерфейсы ARINC | ARINC 429 Cable | MIL-DTL-38999, MIL-DTL-83723, Micro-D, Glenair, Amphenol Aerospace, Radiall | 0,25–0,75 мм² (20–26 AWG) | Экранированный кабель, до 100 кбит/с, устойчивость к вибрациям, механическая прочность |
| Военная и космическая техника, высокоскоростная передача данных, интерфейсы MIL-STD-1553 | MIL-STD-1553 Data Bus Cable | Twinax, MIL-DTL-38999, Glenair, Amphenol Aerospace, TE Connectivity DEUTSCH | 0,4–1,3 мм² (16–24 AWG) | Двойная витая пара, 70–85 Ом, скорость до 1 Мбит/с, виброустойчивость, экранированный, устойчив к ЭМИ |
| Авиационная электроника, военные системы, сигнальные и управляющие линии | MIL-W-16878 (Hook-up Wire) | MIL-DTL-38999, MIL-DTL-83723, Glenair, Amphenol Aerospace | 0,1–4 мм² (12–30 AWG) | ПВХ и тефлоновая изоляция, диапазон -65°C до +200°C, стойкость к вибрациям, химическим воздействиям |
| Железнодорожный транспорт, системы управления и сигнализации, высокоскоростные Ethernet-сети подвижного состава | EtherRail Cat5e, EtherRail Cat6, EtherRail Cat7 | Harting Han-Modular, Harting M12/M23, Weipu WA22/SP21, Amphenol RT360, Phoenix Contact M12/M23, TE Connectivity DEUTSCH, Molex Brad | 0,25–1,5 мм² (24–16 AWG) | Ethernet кабели для ж/д транспорта, экранирование, скорость передачи данных до 10 Гбит/с (Cat7), защита от вибрации, температурный диапазон -40°C до +85°C, огнестойкость, соответствие стандартам EN 45545-2 |
| Железнодорожные сети передачи данных, видеонаблюдение и сигнализация на подвижном составе | SAB RailLine CAT 5e/CAT 6/CAT 7 | Harting M12/M23, Phoenix Contact, TE Connectivity DEUTSCH, Molex Brad, Weipu SP21 | 0,25–1,5 мм² (24–16 AWG) | Высокая механическая прочность, экранирование, огнестойкость LSZH, масло- и химостойкость, до 10 Гбит/с, соответствует стандартам EN 45545-2, температурный диапазон от -40°C до +90°C |
| Подвижной состав, локомотивы, вагоны, системы управления и сигнализации, системы видеонаблюдения | LEONI BETAtrans® Ethernet Rail Cable | Harting M12/M23, Phoenix Contact M12, Weipu SP21, Amphenol RT360, TE Connectivity DEUTSCH | 0,25–1,0 мм² (24–18 AWG) | Категории Cat5e и Cat7, устойчивость к вибрациям, защита от воздействия масел, топлива, ультрафиолета, до 10 Гбит/с, LSZH оболочка, соответствует стандартам EN 45545-2, диапазон -40°C до +85°C |
| Железнодорожный транспорт, системы контроля и сигнализации, аварийные и резервные сети питания | Nexans FLAMEX® Railway Cable | Harting Han-Modular, Harting Han-Eco, TE Connectivity DEUTSCH, Phoenix Contact, Weipu WA22 | 0,5–35 мм² (20–2 AWG) | Огнестойкость, LSZH оболочка, устойчивость к механическим повреждениям, вибрации, агрессивной среде, напряжение до 1000 В, температурный диапазон -40°C до +120°C, соответствует EN 45545-2 |
| Подвижной состав, системы питания и управления, аварийные и сигнальные системы | HUBER+SUHNER RADOX® RailCat | Harting M12, Weipu WA22, Phoenix Contact, TE Connectivity DEUTSCH, Amphenol RT360 | 0,25–2,5 мм² (24–14 AWG) | Ethernet-сети на подвижном составе (Cat5e, Cat7), огнестойкость, устойчивость к высоким температурам, вибрациям, маслам и агрессивным химическим средам, соответствует стандартам EN 45545-2, диапазон от -40°C до +120°C |
| Железнодорожные системы управления и безопасности, линии передачи сигналов и питания | HELUKABEL Rail Signal & Power Cable | Harting Han-Modular/Han-Eco, TE Connectivity DEUTSCH, Amphenol RT360, Weipu SP21, Phoenix Contact HEAVYCON | 0,5–16 мм² (20–6 AWG) | Комбинированные силовые и сигнальные кабели, устойчивость к механическим воздействиям, вибрации, маслам и УФ-излучению, до 750 В, соответствует EN 45545-2, температурный диапазон -40°C до +120°C |
| Железнодорожный транспорт, вагоны метро, трамваи, системы связи и управления | Belden RailTuff Railway Ethernet Cable (Cat5e, Cat7) | Harting M12, Amphenol RT360, Phoenix Contact, TE Connectivity DEUTSCH, Molex Brad, Weipu SP21 | 0,25–1,5 мм² (24–16 AWG) | Высокоскоростной Ethernet до 10 Гбит/с, LSZH оболочка, экранирование, устойчивость к вибрациям и агрессивным средам, диапазон температур -40°C до +90°C, соответствие стандартам EN 45545-2 |
| Подвижной состав, системы управления двигателями, сигнальные и силовые сети | ÖLFLEX® TRAIN (LAPP Kabel) | Harting Han-Modular, Weipu WA22/SP21, TE Connectivity DEUTSCH, Phoenix Contact, Amphenol RT360 | 0,5–25 мм² (20–4 AWG) | Кабель для силовых и управляющих систем, стойкость к механическим повреждениям, УФ-стойкость, устойчивость к химическим воздействиям и огню, напряжение до 1000 В, соответствует EN 45545-2, температурный диапазон -40°C до +120°C |
| Модульные промышленные системы, машиностроение, робототехника, системы управления и автоматизации | Lapp ÖLFLEX® CLASSIC FD 810 | Harting Han-Modular, ODU-MAC, Amphenol Ecomate, Weipu WA22, TE Connectivity Heavy Duty, Phoenix Contact HEAVYCON | 0,5–4,0 мм² (20–12 AWG) | Высокая гибкость, маслоустойчивость, стойкость к абразивному износу, диапазон температур -40°C до +80°C, полиуретановая оболочка |
| Модульные соединения в промышленном оборудовании, автоматизированные линии, производственные цеха | HELUKABEL MULTIFLEX 512-PUR | Harting Han-Modular, ODU-MAC, Amphenol Ecomate, Weipu WA22/SP21, Phoenix Contact HEAVYCON, Molex GWconnect | 0,25–6,0 мм² (24–10 AWG) | Полиуретановая оболочка, стойкость к маслам и химическим воздействиям, диапазон температур от -40°C до +90°C, высокая устойчивость к механическим нагрузкам |
| Промышленная автоматизация, конвейерные системы, роботизированные комплексы | Belden MachFlex 350 YY/CY | Harting Han-Modular, ODU-MAC, Amphenol Ecomate, Weipu SP21/WA22, TE Connectivity Heavy Duty, Phoenix Contact HEAVYCON | 0,75–16 мм² (18–6 AWG) | Гибкость, масло- и химостойкость, устойчивость к механическим повреждениям, экранированные (CY) и неэкранированные (YY) исполнения, диапазон температур от -30°C до +80°C |
| Модульные соединения в тяжелых условиях эксплуатации, электрические и управляющие линии оборудования | Nexans MOTIONLINE® | Harting Han-Modular, ODU-MAC, Amphenol Ecomate, Phoenix Contact HEAVYCON, Weipu WA22/SP21 | 0,25–10 мм² (24–8 AWG) | Высокая гибкость, стойкость к вибрациям, устойчивость к маслам и агрессивным средам, температурный диапазон -40°C до +80°C, экранированные варианты |
| Промышленная автоматизация, модульные системы управления, многоканальные соединения | SAB Flexible Control Cable | Harting Han-Modular, ODU-MAC, Weipu WA22/SP21, Phoenix Contact HEAVYCON, Amphenol Ecomate, Molex GWconnect | 0,5–10 мм² (20–8 AWG) | Маслоустойчивость, стойкость к механическим нагрузкам, экранированные и неэкранированные версии, диапазон температур от -40°C до +90°C |
| Системы автоматизации и управления, модульные интерфейсы, соединение силовых и управляющих цепей | Prysmian Flexo Modular Cable | Harting Han-Modular, ODU-MAC, Amphenol Ecomate, Weipu SP21/WA22, TE Connectivity Heavy Duty | 0,5–6 мм² (20–10 AWG) | Гибкость, масло- и химостойкость, устойчивость к абразивному износу, температурный диапазон от -30°C до +80°C |
| Роботизированные и модульные системы, производственные линии, системы управления и связи | Igus Chainflex CF9 / CF10 | Harting Han-Modular, ODU-MAC, Weipu WA22/SP21, Amphenol Ecomate, Phoenix Contact HEAVYCON | 0,25–6 мм² (24–10 AWG) | Высокая механическая устойчивость, стойкость к маслам и химическим веществам, специальная оболочка для гибких укладок, температурный диапазон от -35°C до +100°C |
| Модульные промышленные соединения, автоматизированные производственные линии, машиностроение | LEONI FieldLink® Modular | Harting Han-Modular, ODU-MAC, Amphenol Ecomate, Weipu WA22, TE Connectivity Heavy Duty, Phoenix Contact HEAVYCON | 0,25–4 мм² (24–12 AWG) | Устойчивость к химическим воздействиям, высокая гибкость, маслоустойчивость, полиуретановая оболочка, температурный диапазон от -40°C до +80°C |
| Промышленные модульные системы, роботизированные комплексы, соединения гибких цепей | Alpha Wire Xtra-Guard Flex | Harting Han-Modular, ODU-MAC, Amphenol Ecomate, Weipu SP21/WA22, TE Connectivity Heavy Duty, Molex GWconnect | 0,25–6 мм² (24–10 AWG) | Высокая гибкость и прочность, стойкость к химическим веществам и маслам, полиуретановая оболочка, температурный диапазон от -40°C до +90°C |
