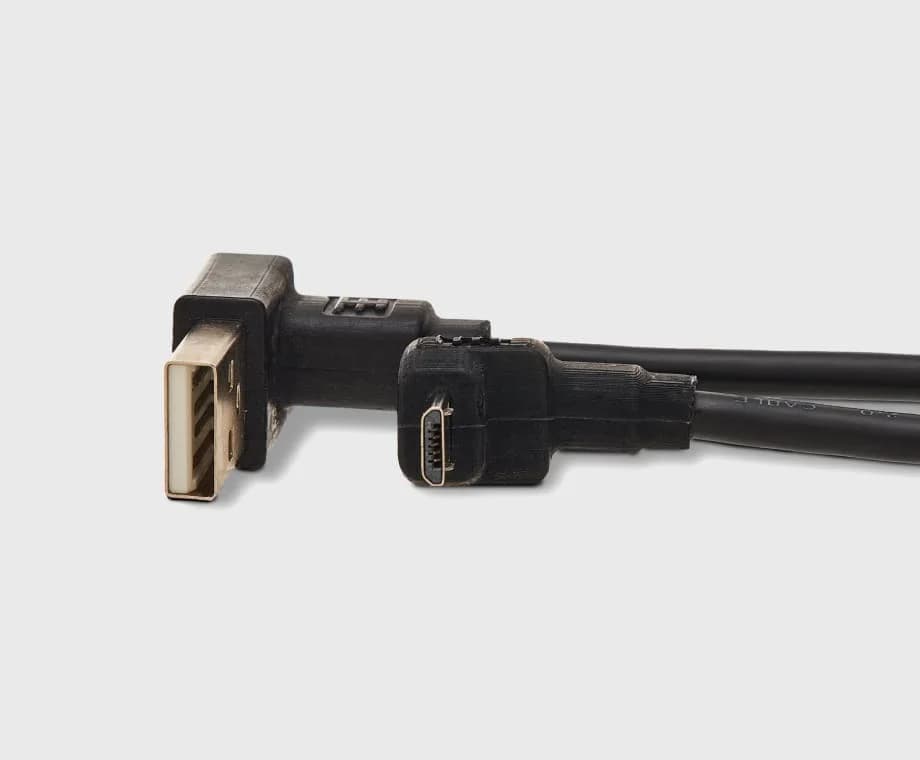

USB2.0
Классические кабели для синхронизации и зарядки устройств с умеренными требованиями.
Характеристики продукции
- КОНСТРУКЦИЯ
- 4 ЖИЛЫ - 1 ПАРА/28AWG + 2 ПИТАНИЕ/0,08.0,5 ММ² (28−20AWG), ЭКРАНИРОВАНИЕ - ОПЛЕТКА 65% + ДРЕНАЖНЫЙ ПРОВОД
- СОЕДИНИТЕЛИ
- USB-A/B, MICROUSB, MINIUSB, USB-C
- КОНФИГУРАЦИИ
- ВОЗМОЖНО УСТАНОВКА РАЗЛИЧНЫХ СОЕДИНИТЕЛЕЙ, ВКЛЮЧАЯ ПРОМЫШЛЕННОЕ ИСПОЛНЕНИЕ
- МОЛДИНГИ
- МАТЕРИАЛ ABS/PVC/TPE/TPU, МЕТАЛЛИЧЕСКАЯ ВСТАВКА ДОПУСТИМА ПО СОГЛАСОВАНИЮ
- ПАРАМЕТРЫ
- СКОРОСТЬ 480 МБИТ/С, ТОК 0.1/0.5/0.9/1.5/1.8 А (ДЛЯ СТАРЫХ СТАНДАРТОВ QC), ДЛИНА: ДО 5 М
USB2.0: что учесть при заказе
USB 2.0 остаётся рабочим стандартом для питания, управления и обмена данными на умеренных скоростях.
Какие параметры у сборки USB 2.0?
Конструкция — четыре жилы: одна пара для данных и два проводника питания. Основные параметры:
| Параметр | Значение |
|---|---|
| Скорость | 480 Мбит/с |
| Длина сборки | до 5 м |
| Ток, в зависимости от исполнения | 0,1 / 0,5 / 0,9 / 1,5 / 1,8 А |
| Пара данных | 28 AWG |
| Проводники питания | 0,08–0,5 мм² (28–20 AWG) |
| Экранирование | оплётка с покрытием 65 % плюс дренажный проводник |
Как выбирается сечение проводников питания?
Сечение выбирается по току: недостаточное сечение проявляется просадкой напряжения на длинной линии, а не отказом сразу.
Какие соединители и молдинги возможны для USB 2.0?
Соединители доступны в пяти типах, в том числе в промышленном исполнении с фиксацией. Молдинги выполняются из ABS, PVC, TPE или TPU; металлическая вставка допустима по согласованию.
- USB-A
- USB-B
- microUSB
- miniUSB
- USB-C
Какие три параметра нужны для заказа USB 2.0?
Для заказа укажите три параметра. Если сборка питает нагрузку на пределе — отметьте это: сечение будет подобрано по току, а не по типовому исполнению.
- тип соединителей на обоих концах
- длину
- рабочий ток
