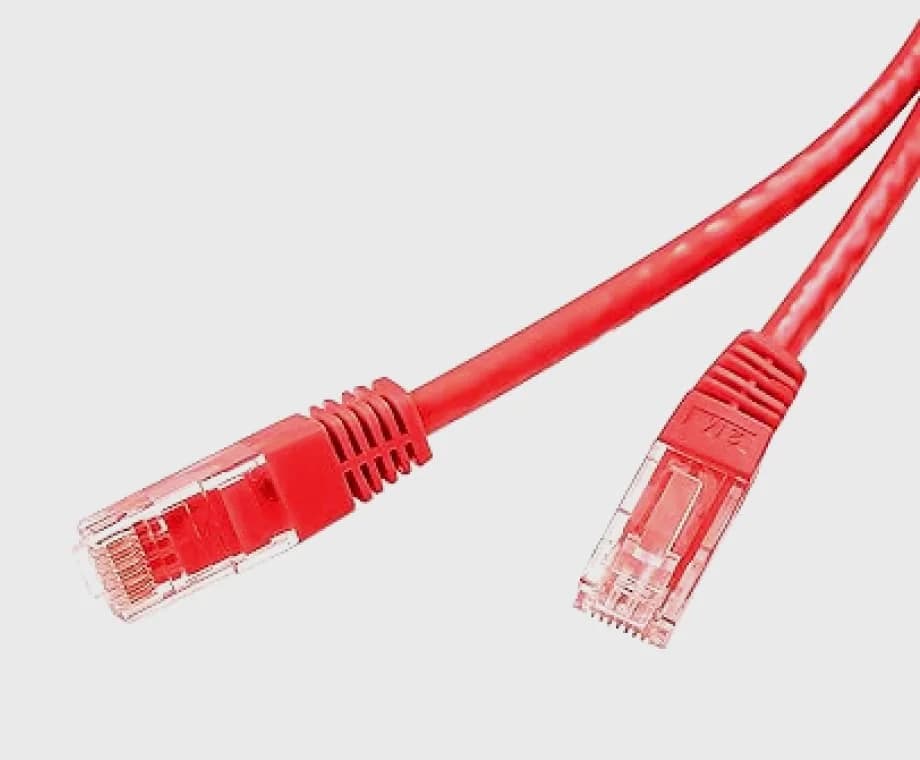

Кабели RJ45 Cat5e–Cat7, экранированные и UTP

Какую категорию кабеля выбрать для сборки RJ45?

Категорию выбирают под задачу, а не «с запасом на всякий случай»: кабель более высокой категории толще и жёстче, и в тесной компоновке это может оказаться решающим. Категория определяет полосу пропускания, а вместе с ней — достижимую скорость сети. В сборках доступны исполнения под следующие скорости:

• 1 Гбит/с
• 2,5 Гбит/с
• 10 Гбит/с

Что означают обозначения экранирования U/UTP, U/FTP и S/FTP?

Пара букв обозначает, есть ли экран и где он расположен. Чем сильнее помеховая обстановка на объекте, тем выше требования: рядом с частотными преобразователями и силовым оборудованием неэкранированная линия работает нестабильно.

Как сделать экран кабеля RJ45 рабочим?

Экранированный кабель защищает от помех, только если экран доведён до земли. Для этого на кабель F/UTP, U/FTP или S/FTP ставят экранированный коннектор RJ45 в металлическом корпусе и соединяют с ним оплётку или дренажный проводник; со стороны оборудования экран заземляется через гнездо. Если поставить на экранированный кабель обычный пластиковый коннектор, экран останется неподключённым и не защитит линию.

Экранированный кабель RJ45 нужен в цехах, рядом с частотными приводами и силовыми линиями, а также на длинных трассах. В офисе и дома обычно достаточно U/UTP.

В каком исполнении делаются разъёмы RJ45?

В прямом и угловом положении, с ключом 0 или 180 градусов — под компоновку шкафа. Исполнение бывает бытовым и промышленным, с переходом на круглые соединители со степенью защиты. Отдельно возможна разработка преобразователей интерфейсов, встроенных в разрез кабеля.

Что указать при заказе сборки RJ45?

• категорию кабеля
• требуемое экранирование
• длину
• положение разъёмов
• габариты шкафа — если сборка идёт в шкаф с плотной укладкой; от них зависит выбор между прямым и угловым исполнением
