RG-402 — коаксиальные кабельные сборки 50 Ом, 3,58 мм, до 33 ГГц

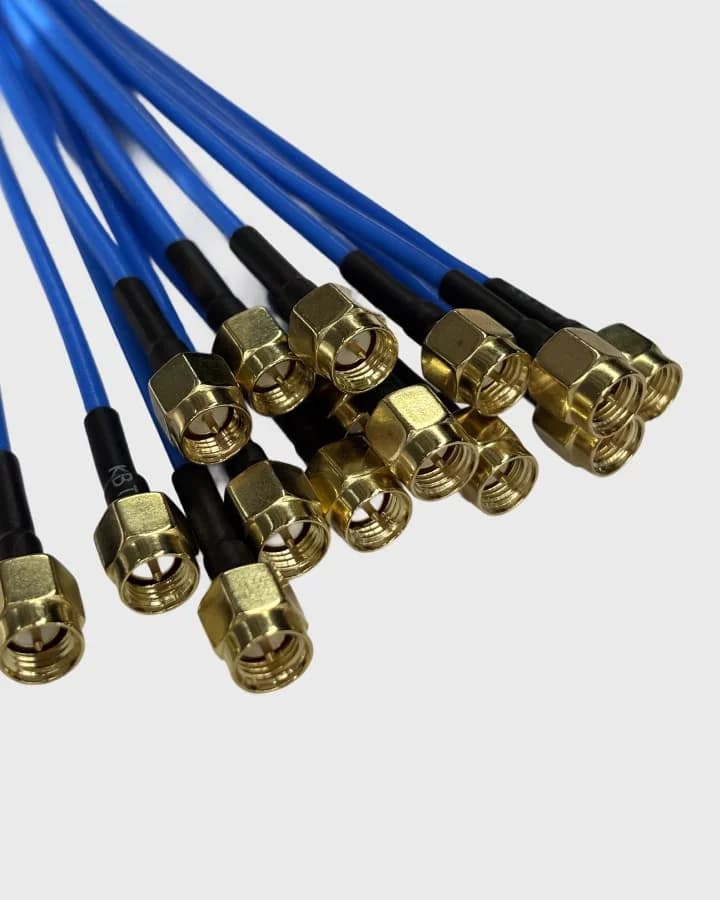

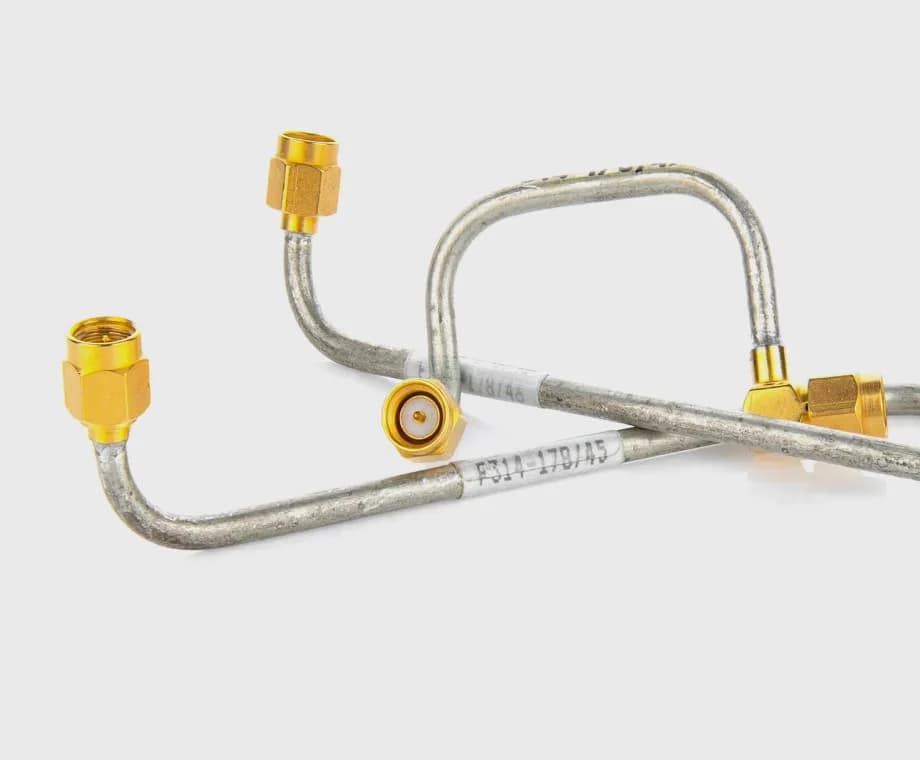

RG-402 — полужёсткий коаксиальный кабель 50 Ом диаметром 3,58 мм с рабочим диапазоном до 33 ГГц по таблице каталога. RG-402 и RG-405 — полужёсткие коаксиальные кабели 50 Ом в сплошной металлической оболочке, рассчитанные на высокие частоты.
1 / 5Что такое RG-402 и где его применяют
RG-402 — полужёсткий коаксиальный кабель 50 Ом диаметром 3,58 мм с рабочим диапазоном до 33 ГГц по таблице каталога. RG-402 и RG-405 — полужёсткие коаксиальные кабели 50 Ом в сплошной металлической оболочке, рассчитанные на высокие частоты.
Где применяют сборки на RG-402?
В радиочастотных линиях с частотами до 33 ГГц, где важны диаметр 3,58 мм и набор разъёмов MMCX, SMA, SMB, MCX:
- высокочастотные тракты с заданной геометрией трассы;
- измерительное и стендовое оборудование;
- межблочные линии внутри радиочастотных модулей;
- участки, где кабель должен держать форму после укладки.
Характеристики RG-402
Значения — из таблицы характеристик кабелей 50 Ом каталога ЗЭП «ФРАКСИС».
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Диаметр | 3,58 мм |
| Диапазон частот | до 33 ГГц |
| Основные соединители | MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, UHF |
Чем RG-402 отличается от соседних марок?
Диаметром и диапазоном частот. Ближайшие по толщине марки в таблице каталога — RG-174, RG-174/U, LMR-100: при выборе сравнивают, что важнее в конструкции — габарит трассы или запас по частоте.
| Марка | Диаметр, мм | Диапазон частот |
|---|---|---|
| RG-402 | 3,58 | до 33 ГГц |
| RG-174 | 2,8 | до 3 ГГц |
| RG-174/U | 2,8 | до 3 ГГц |
| LMR-100 | 2,79 | до 18 ГГц |
RG-402: что учесть при заказе

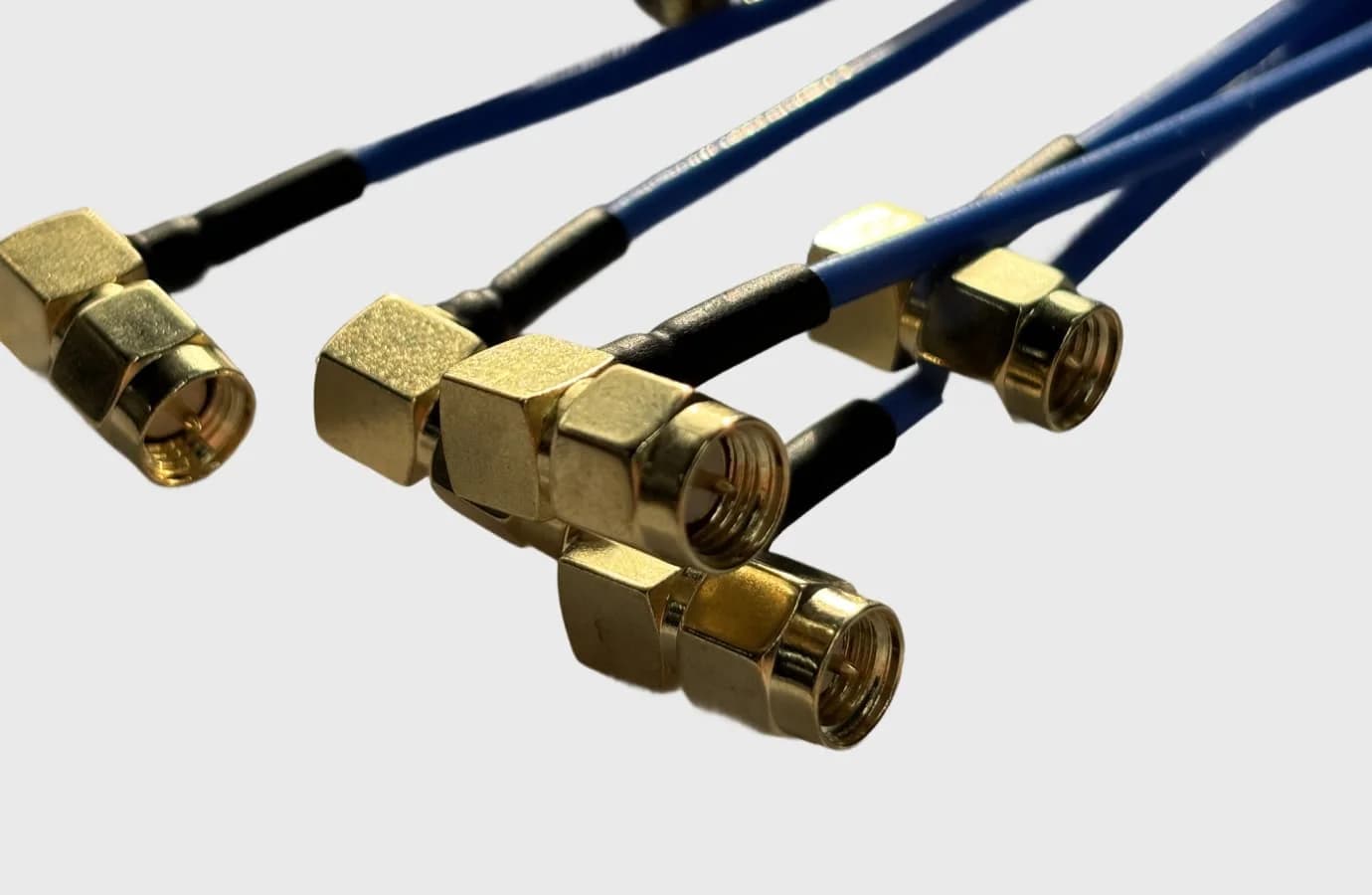

Какие разъёмы можно поставить?

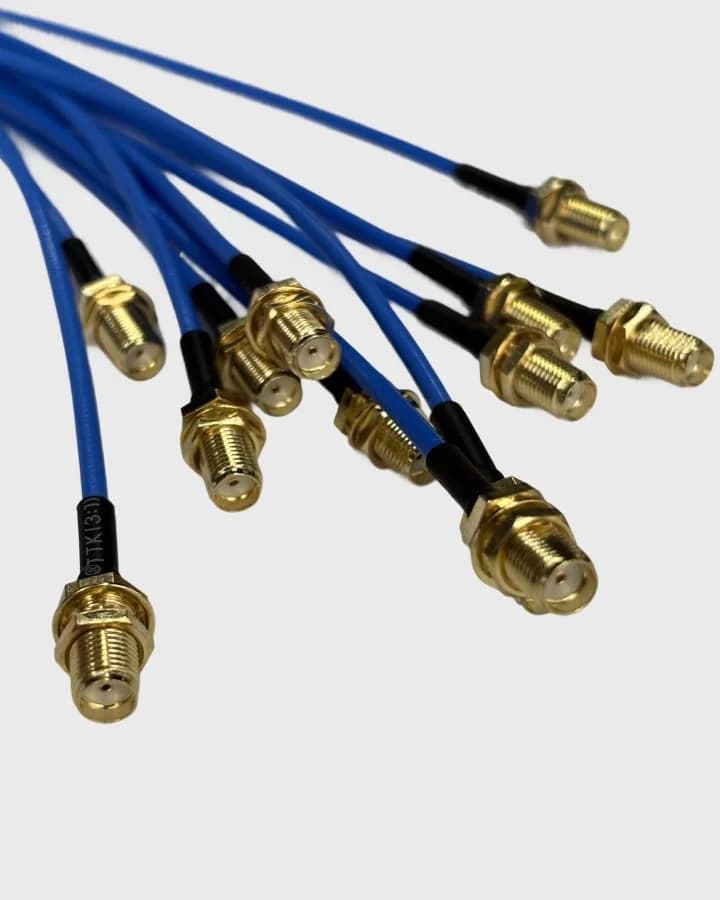

MMCX, SMA, SMB, MCX, N, TS9, FAKRA, TNC, BNC, UHF. Конкретный тип выбирают под ответную часть оборудования. Полужёсткий кабель формуется по трассе при изготовлении, поэтому геометрию изгибов задают в техническом задании. О выборе — в статье «Как выбрать разъём для кабельной сборки».
Какая длина, оболочка и маркировка возможны?
Типовые длины — от 35 мм до 15 м, другие по согласованию. Оболочка — PVC, XLPE, ETFE или FEP. Маркировка, если в изделии несколько линий:
- периодичная печать с интервалом;
- печать по краям с двух сторон;
- флажковая маркировка;
- обмотка с прозрачной термоусадкой;
- термоусадка с термопереносом.
Что указать в техническом задании?
Длину, соединители на концах, оболочку, радиус изгиба в конструкции, маркировку и объём партии. Шаблон — в материале «Что указать в техническом задании на кабельную сборку».

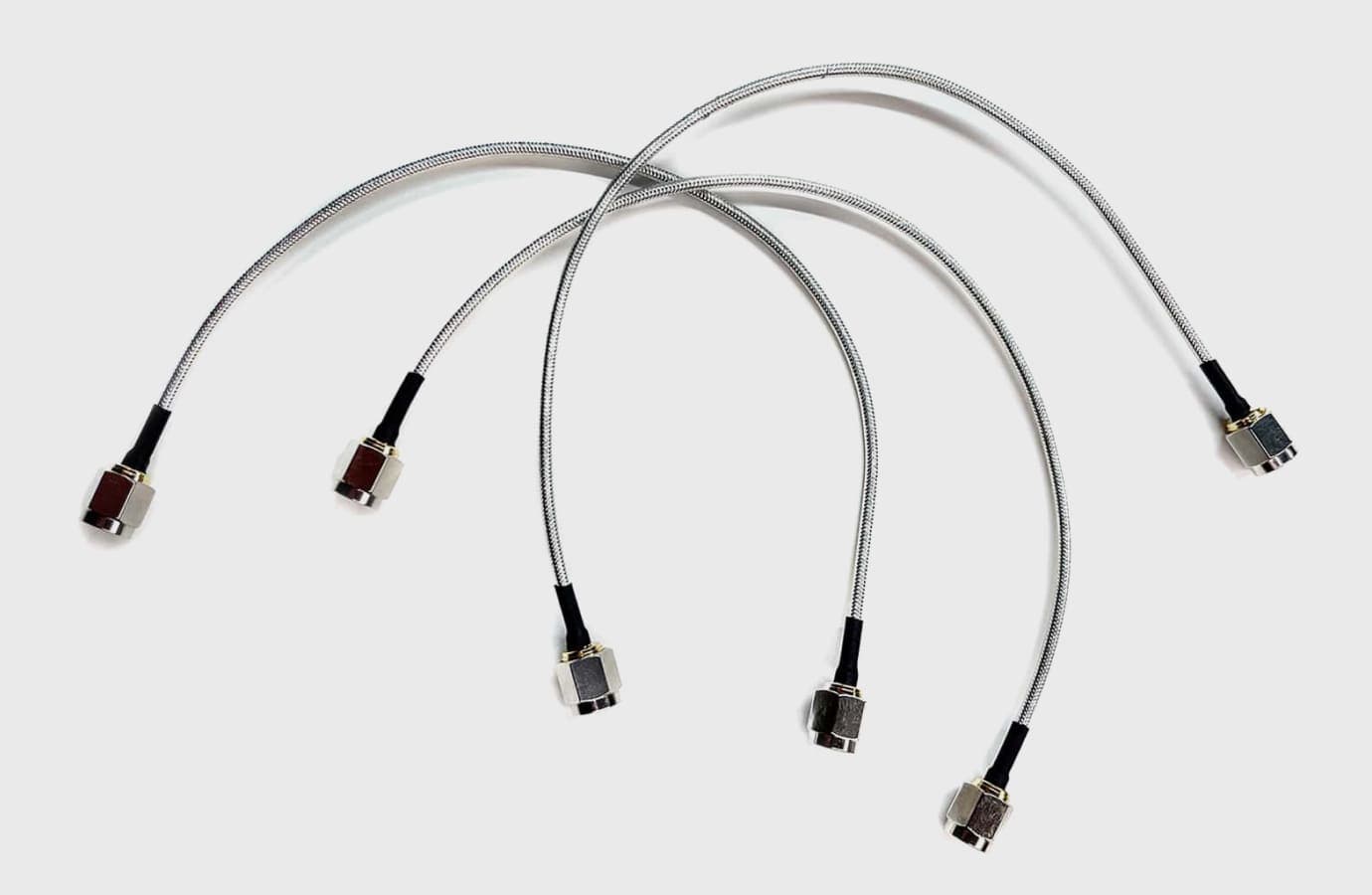

Как ЗЭП «ФРАКСИС» изготавливает сборки на RG-402
Производство — в Москве, по техническому заданию заказчика. Компоненты — DOSIN, TERULAI, LENORF и KANSAI, по запросу российские и европейские аналоги.
По всей номенклатуре сборки выпускаются на диапазоны 0–6, 0–18, 0–27 и 0–40 ГГц, для отдельных проектов — до 110 ГГц с испытаниями во внешней лаборатории; для RG-402 верхнюю границу задаёт сам кабель — до 33 ГГц. Контроль соединения разъёма описан в статье «Контроль качества обжимки».
Частые вопросы о RG-402
До какой частоты работает сборка?
33 ГГц по таблице характеристик каталога. Фактический предел готовой сборки задаёт разъём.
Источник данных — таблица характеристик каталога ЗЭП «ФРАКСИС» и описание технологии; параметры сборки фиксируются при согласовании технического задания.
