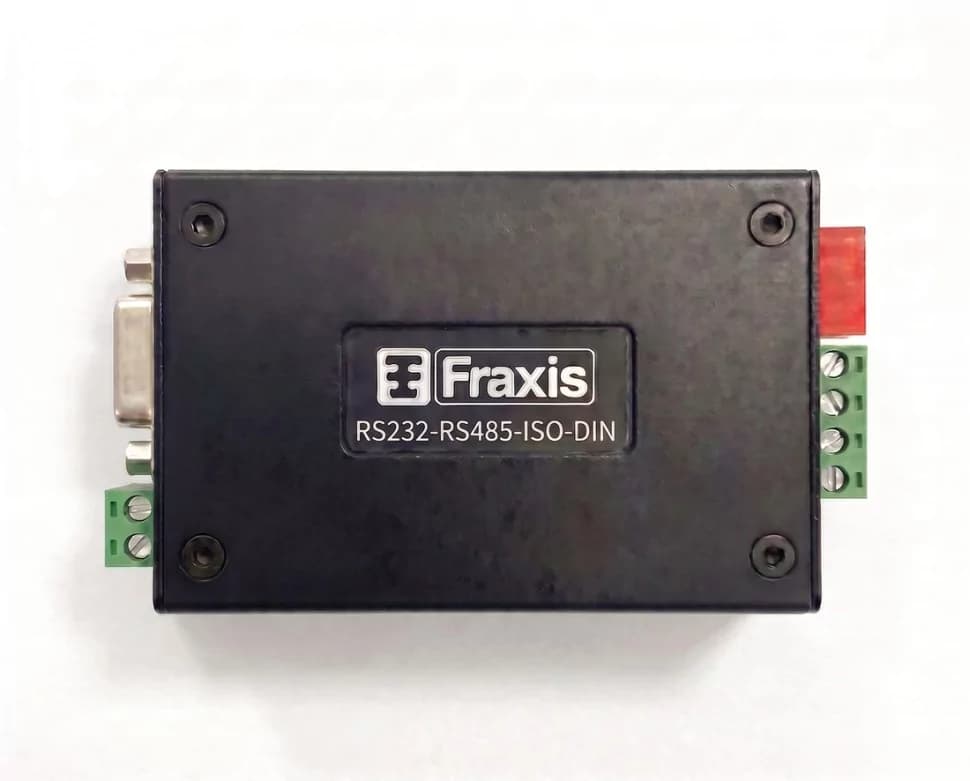

Преобразователь интерфейсов RS-232 — RS-422/485 с изоляцией, DIN-rail

Изолированный конвертер RS-232 ↔ RS-422/485 в металлическом DIN-rail корпусе, гальваническая развязка 3 кВ, ESD ±15 кВ (HBM и воздух) / ±8 кВ (контакт), питание 12–240 В постоянного тока, −40…+85 °C, автоопределение направления (ADDC)

DIN: монтаж на DIN-рейку, металлический корпус
3 кВ: гальваническая развязка
±15 кВ: защита от статики

Цена5 700 ₽ с НДС

Артикул: RS232-RS485-ISO-DIN-c

Изолированный преобразователь RS-232 ↔ RS-422/485 в металлическом DIN-rail корпусе предназначен для подключения устройств с интерфейсом RS-232 к промышленным сетям RS-422/485 с полной гальванической развязкой и питанием 12–240 В постоянного тока. Применяется в АСУ ТП, шкафах автоматики, системах учёта и телеметрии, где требуется монтаж на DIN-рейку и защита оборудования от разности потенциалов земель и наводок. Металлический корпус с экранированием подходит для эксплуатации в условиях сильных электромагнитных помех.

Гальваническая развязка 3 кВ и защита ±15 кВ ESD защищают порт компьютера и полевое оборудование от разности потенциалов земель, импульсных помех и статического электричества. Широкий вход питания 12–240 В постоянного тока с защитой от переполюсовки допускает работу от 12, 24, 48 и 220 В шин без замены изделия. Автоматическое определение направления RS-232 ↔ RS-422/485 (ADDC) не требует программного управления потоком. Расширенный диапазон −40…+85 °C допускает эксплуатацию в неотапливаемых и уличных шкафах без опционального исполнения.

Изоляция 3 кВ: Гальваническая развязка RS-232 ↔ RS-422/485 — защита от ground loop и разности потенциалов земель
Защита ±15 кВ ESD: ESD ±15 кВ (HBM и воздух), ±8 кВ (контакт), защита линий от перенапряжения — выше уровня типовых конвертеров
Питание 12–240 В DC: Широкий вход постоянного тока с защитой от переполюсовки — работа от 12 / 24 / 48 / 220 В шин без замены изделия
ADDC: Автоматическое определение направления передачи RS-485 — без программного управления
Металл DIN-rail: Металлический DIN-rail корпус с экранированием от ЭМ-помех; крепление на DIN-рейку 35 мм и на стену
−40…+85 °C: Индустриальный диапазон штатно — для уличных и неотапливаемых шкафов
Производство: Произведено в РФ. Исполнения: в корпусе / без корпуса / под заказ

Особенности

Преобразование RS-232 ↔ RS-422 и RS-485 (2-проводный и 4-проводный)
Гальваническая развязка 3 кВ между стороной RS-232 и стороной RS-422/485
Защита от статического электричества ±15 кВ (HBM и воздух), ±8 кВ (контакт) — выше уровня референсных конвертеров
Защита линий от перенапряжения: RS-485 ±15 В, RS-232 ±25 В (вход) / ±13 В (выход)
Широкий вход питания 12–240 В постоянного тока с защитой от переполюсовки и импульсных помех
Автоматическое определение направления передачи RS-232 ↔ RS-485/422 (ADDC) — без программирования
Скорость RS-485/422 до 921.6 кбод (RS-232 до 250 кбит/с), автоопределение, встроенный терминатор 120 Ом, смещение линии (включение DIP-переключателем)
Металлический DIN-rail корпус с экранированием от электромагнитных помех. Крепление на DIN-рейку 35 мм и на стену
Расширенный индустриальный диапазон температур −40…+85 °C (штатно)
Светодиодная индикация питания и активности
Произведено в Российской Федерации. Исполнения: в корпусе / без корпуса / под заказ

Питание

Источник питания: Внешний, винтовая клеммная колодка
Напряжение питания: 12–240 В постоянного тока
Защита питания: переполюсовка, импульсные помехи
Потребляемый ток: не более 150 мА @ 24 В

Интерфейс RS-232

Разъём: DB-9 (вилка) либо клеммная колодка
Сигналы: TxD, RxD, GND (DTR, DSR, DCD и CTS, RTS закорочены)
Скорость передачи RS-232: до 250 кбит/с

Интерфейс RS-422/485

Разъём: Винтовая клеммная колодка
Стандарты: RS-422, RS-485 2-проводный и 4-проводный
Скорость передачи: до 921.6 кбод, автоопределение
Примечание по скорости: RS-485/422 до 921.6 кбод; RS-232 до 250 кбит/с (ограничение драйвера RS-232)
Управление направлением: ADDC — автоматическое (RS-485)
Терминатор: встроенный 120 Ом, переключаемый
Смещение линии RS-485/422: pull-high 750 Ом / pull-low 750 Ом

Защита и надёжность

Гальваническая развязка (RS-232 ↔ RS-422/485): 3 кВ
Защита от статического электричества: ±8 кВ (контакт); ±15 кВ (HBM и воздух)
Защита от перенапряжения в линии RS-485: ±15 В
Защита от перенапряжения в линии RS-232: ±25 В (вход), ±13 В (выход)
Защита питания: переполюсовка, импульсные помехи

Условия эксплуатации

Рабочая температура: от −40 до +85 °C
Температура хранения: от −40 до +85 °C
Влажность: от 5 до 95 %, без конденсации

Габариты

Габариты (в корпусе): не более 70 × 100 × 25 мм
Масса: около 150 г
Степень защиты: IP30

Конструктивное исполнение

Варианты: В корпусе / Без корпуса / Под заказ
Корпус: Металлический DIN-rail с экранированием от ЭМ-помех. DIN-рейка 35 мм + крепление на стену
Разъёмы: DB-9 (RS-232); винтовая клеммная колодка (RS-422/485, питание)
Светодиодные индикаторы: питание (Power), активность линий

Стандарты и сертификаты

EMS (электромагнитная совместимость): МЭК 61000-4-2 (ESD): контакт ±8 кВ, воздух ±15 кВ
Интерфейсы: TIA/EIA RS-232, RS-422, RS-485

Артикул	Исполнение	Описание
RS232-RS485-ISO-DIN-uc	Без корпуса	Изолированный преобразователь RS-232 — RS-422/485 DIN-rail, бескорпусное исполнение
RS232-RS485-ISO-DIN-c	Металл DIN	Изолированный преобразователь RS-232 — RS-422/485 DIN-rail, металлический корпус с экранированием
—	Под заказ	Индивидуальное исполнение по требованиям заказчика

Назначение контактов (клеммные колодки)

Винтовые клеммные колодки RS-422/485 и питания.

Контакт	Сигнал	Описание
1	Tx+ / Data+	RS-422 передача + / RS-485 данные + (2-провод)
2	Tx− / Data−	RS-422 передача − / RS-485 данные − (2-провод)
3	Rx+	RS-422 приём + (4-провод)
4	Rx−	RS-422 приём − (4-провод)
5	GND	Сигнальная земля (изолированная сторона)
6	V+	Питание 12–240 В постоянного тока
7	V−	Общий провод питания
