Требования к автомобильным жгутам: температура, вибрация, герметичность

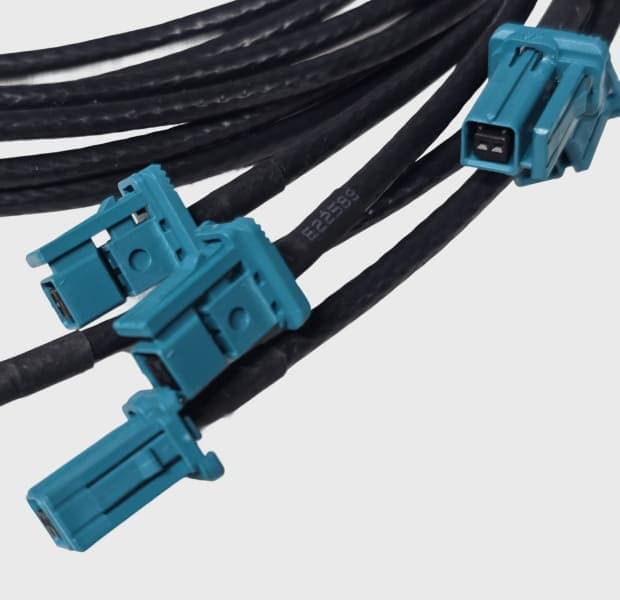

Автомобильный жгут — один из самых нагруженных вариантов кабельной сборки. Он работает в диапазоне температур, при котором обычная изоляция теряет свойства, под постоянной вибрацией и, если проложен под днищем, в воде и реагентах. Требования здесь заданы нормативно, и «примерно такая же сборка» не проходит.

Температура: ISO 6722

Базовый документ по автомобильным проводам — ISO 6722. Он задаёт рабочий диапазон −40…+125 °C и делит провода на классы по допустимой рабочей температуре — от класса A до класса E.

Здесь же нормируются и сечения: для легковых автомобилей типовой диапазон составляет от 0,22 до 50 мм², а допустимый ток — от 3 до 150 А в зависимости от типа изоляции. Обратите внимание: токовая нагрузка привязана именно к изоляции, а не только к сечению меди.

Вибрация

Соединители автомобильного жгута должны держать вибрацию до 30 g одновременно с перепадами температуры в тех же −40…+125 °C. Испытания на вибростойкость проводят по IEC 60068-2-6.

Практически это означает, что решающими становятся не характеристики контакта в статике, а фиксация: шаг крепления жгута, отсутствие незакреплённых участков и разгрузка натяжения на входе в соединитель. Разрушение обычно происходит не в контакте, а на границе жёсткого и подвижного участка.

Герметичность

Для соединителей, расположенных под днищем, минимальное требование — IP67 по IEC 60529: полная защита от пыли и от погружения в воду на глубину до 1 м в течение 30 минут. В критических зонах степень защиты IP67 должна сохраняться на протяжении всего срока службы, а не только при приёмке.

Испытания на стойкость к среде

Помимо вибрации и температуры автомобильные сборки проверяют на:

Термоудар — по IEC 60068-2-14, циклическая смена крайних температур.
Солевой туман — по IEC 60068-2-11, продолжительностью от 96 до 240 часов.

Солевой туман особенно показателен для нашего климата: именно реагенты, а не мороз сам по себе, чаще всего разрушают контактные пары и уплотнения.

Система качества

Автомобильные жгуты изготавливают в рамках системы менеджмента качества IATF 16949, а провода квалифицируют по ISO 6722. Для заказчика это означает, что подтверждается не только годность конкретной партии, но и воспроизводимость процесса.

Как это устроено у нас

ООО «ЗЭП «ФРАКСИС» изготавливает жгуты для автомобильной техники и спецтранспорта. Температурный класс провода, степень защиты соединителей и перечень испытаний согласуются на этапе технического задания — до того, как выбраны комплектующие, поскольку заменить их потом без пересмотра конструкции не получится.
