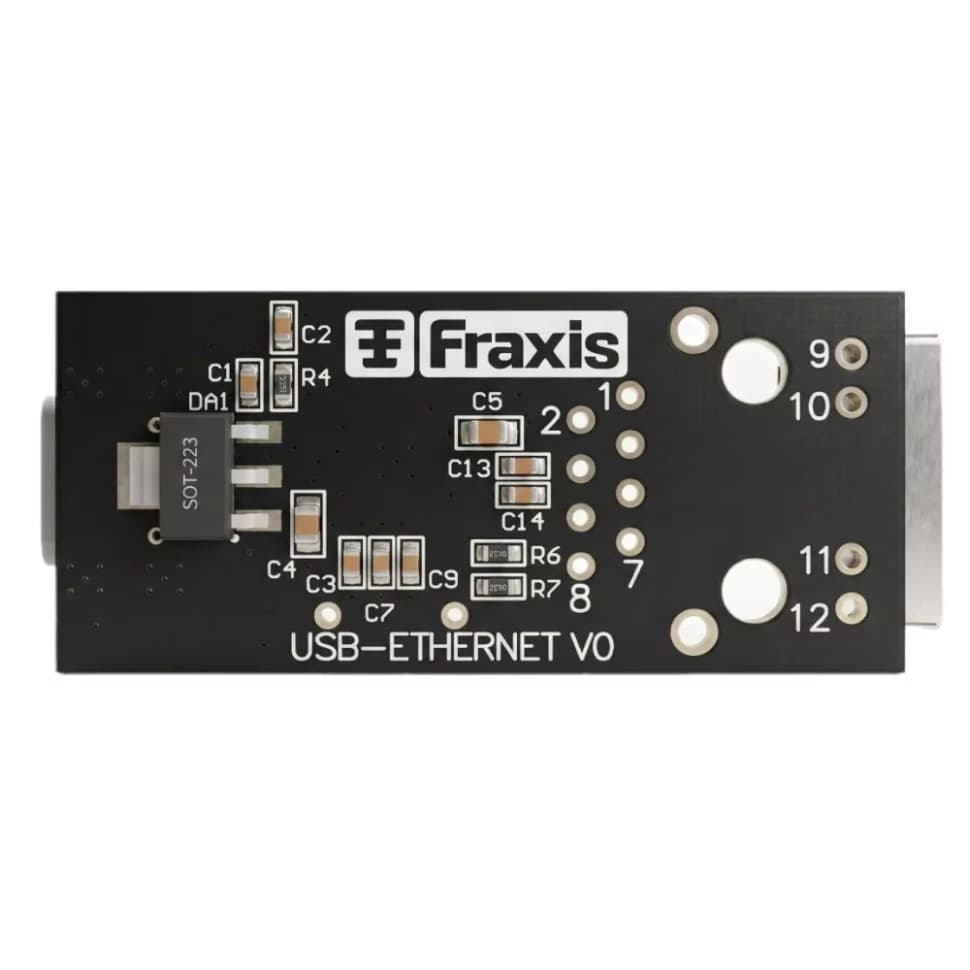

Преобразователь интерфейсов USB — Ethernet

USB 2.0 HS → Ethernet 10/100 Мбит/с с гальванической развязкой, CDC-ECM / CDC-NCM / RNDIS без установки драйвера

10/100: Мбит/с, Ethernet до 120 м
USB 2.0: High Speed, USB Type-C
Без драйвера: CDC-ECM / CDC-NCM / RNDIS

Цена6 500 ₽ с НДС

Артикул: USB–ETHERNET–uc

Преобразователь USB–Ethernet предназначен для подключения промышленного оборудования, контроллеров и измерительных приборов к компьютеру через интерфейс USB, обеспечивая работу с сетью Ethernet 10/100 Мбит/с. Подходит для расширения сетевых портов ПК и ноутбуков, для гальванически изолированного подключения к промышленным сетям и для встраивания в системы автоматизации.

Интерфейс Ethernet гальванически развязан от порта USB трансформаторной развязкой 3 кВ (постоянное напряжение) / 2 кВ (переменное напряжение) — защищает оборудование и ПК от наводок, разности потенциалов и импульсных помех. Поддержка CDC-ECM, CDC-NCM и RNDIS позволяет работать без установки сторонних драйверов в Windows, Linux и macOS.

Ethernet 10/100: Совместимость с IEEE 802.3 10BASE-T / 100BASE-TX, автосогласование скорости и Auto MDI/MDIX — автоматическое определение прямого и кроссового кабеля
Без драйверов: Поддержка CDC-ECM, CDC-NCM и RNDIS — работает «из коробки» в Windows, Linux и macOS без установки сторонних драйверов
Гальваническая развязка: Трансформаторная развязка Ethernet от USB: 3 кВ постоянное, 2 кВ переменное — защита оборудования и ПК
Сетевые функции: Аппаратный offload контрольных сумм IPv4/IPv6 TCP/UDP, VLAN-тегирование IEEE 802.1Q, IEEE 802.3x flow control, буферизация TX/RX
Энергосбережение: Спящий режим, low-power конфигурация сети, динамическое управление питанием, удалённое пробуждение по magic-пакетам и Wake-on-LAN
Производство: Произведено в Российской Федерации. Два варианта исполнения: в корпусе и без корпуса

Особенности

Подключение к ПК или промышленному контроллеру через USB Type-C (USB 2.0 HS, до 480 Мбит/с)
Ethernet 10/100 Мбит/с, автосогласование, совместимость с IEEE 802.3 10BASE-T / 100BASE-TX
Поддержка CDC-ECM, CDC-NCM и RNDIS — работает без установки сторонних драйверов
Полная гальваническая трансформаторная развязка Ethernet от USB: 3 кВ (DC), 2 кВ (AC)
Без внешних переключателей режимов — конфигурация через ПО
Auto MDI/MDIX, контроль и генерация контрольных сумм IPv4/IPv6 TCP/UDP, VLAN-тегирование (IEEE 802.1Q)
Светодиодная индикация состояния интерфейсов
Индустриальный диапазон рабочих температур −40…+65 °C
Два варианта исполнения: в корпусе и без корпуса
Произведено в Российской Федерации

Питание

Питание от USB: 5 В ±10%
Потребляемый ток: не более 0,3 А

Интерфейс USB

Разъём USB: USB Type-C
Стандарт USB: USB 2.0 High Speed, совместим с USB 1.0 / 1.1
Скорость передачи данных: до 480 Мбит/с (USB 2.0 HS)

Интерфейс Ethernet

Разъём: 5-контактная разъёмная винтовая клеммная колодка, шаг 3,5 мм
Скорость передачи данных: 10 / 100 Мбит/с, автосогласование
Совместимость: IEEE 802.3 10BASE-T / 100BASE-TX
Поддерживаемые кабели: CAT5 UTP, CAT6 UTP
Дальность передачи: до 120 м
Auto MDI/MDIX: поддерживается — автоматическое определение прямого и кроссового кабеля

Сетевые возможности

Драйверы: CDC-ECM, CDC-NCM, RNDIS — без установки сторонних драйверов
Аппаратный offload: контрольная сумма пакетов IPv4 / IPv6; генерация и проверка контрольной суммы IPv4 TCP/UDP/HEAD и IPv6 TCP/UDP
VLAN: IEEE 802.1Q tagging
Управление потоком: IEEE 802.3x flow control, полудуплексное резервное управление при конфликтном давлении
Буферизация: встроенная буферизация TX / RX
Энергосбережение: спящий режим, low-power конфигурация сети, динамическое управление питанием
Удалённое пробуждение: magic-пакеты, Wake-on-LAN

Защита и надёжность

Гальваническая развязка (трансформаторная, Ethernet ↔ USB): 3 кВ (постоянный ток); 2 кВ (переменный ток)
Защита от статического электричества: ±15 кВ (Human Body Model); ±15 кВ (IEC 61000-4-2, Air); ±8 кВ (IEC 61000-4-2, Contact)

Условия эксплуатации

Рабочая температура: от −40 до +65 °C
Температура хранения: от −40 до +70 °C
Влажность: от 5 до 95 %, без конденсации

Габариты

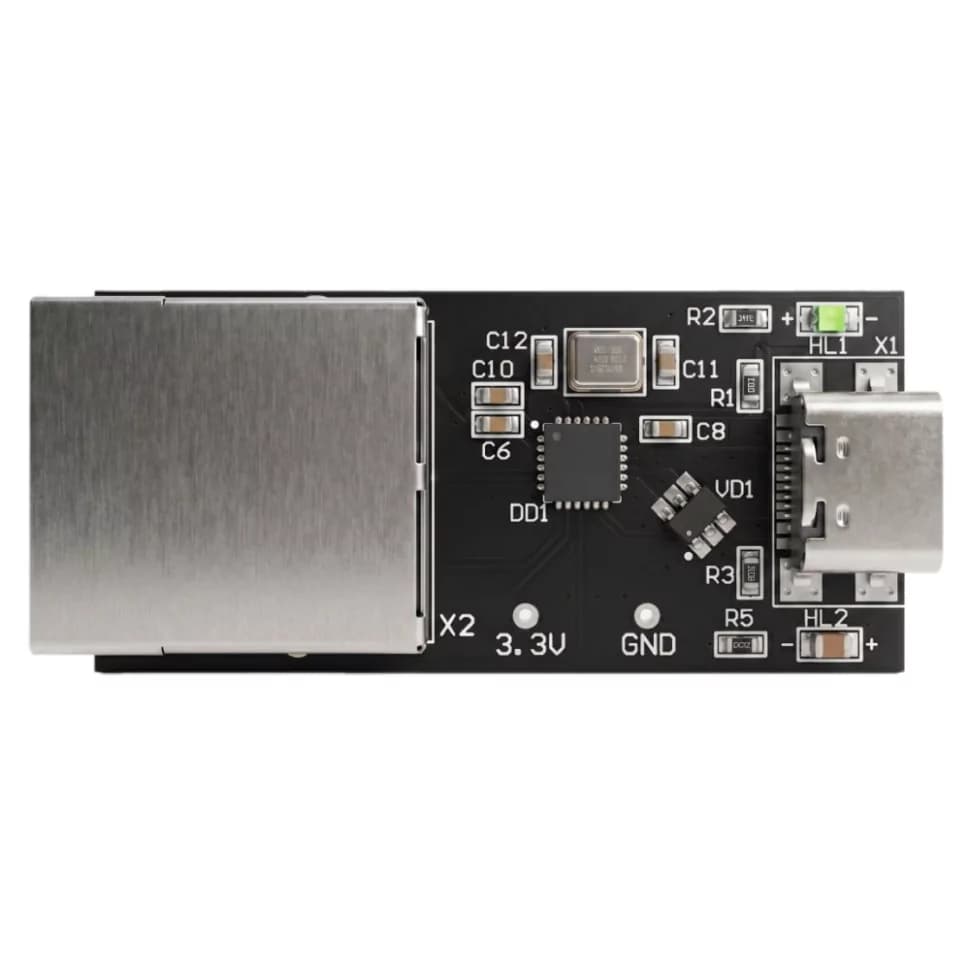

Габариты (бескорпусное): не более 48 × 20 × 20 мм

Конструктивное исполнение

Варианты: В корпусе / Без корпуса / Под заказ
Разъёмы: USB Type-C; винтовая клеммная колодка 5 × 3,5 мм
Светодиодные индикаторы: статус USB на плате (Power, активность);; Link / Activity Ethernet — на клеммном разъёме (GREEN / YELLOW)

Стандарты и сертификаты

EMS (электромагнитная совместимость): МЭК 61000-4-2 (ESD): контакт ±8 кВ, воздух ±15 кВ
Ethernet: IEEE 802.3 10BASE-T / 100BASE-TX, IEEE 802.1Q (VLAN), IEEE 802.3x (flow control)

Артикул	Исполнение	Описание
USB–ETHERNET–uc	Без корпуса	Преобразователь USB — Ethernet 10/100, безкорпусное исполнение
USB–ETHERNET–c	В корпусе	Преобразователь USB — Ethernet 10/100, корпусное исполнение
—	Под заказ	Индивидуальное исполнение по требованиям заказчика

Винтовая клеммная колодка 5 контактов, шаг 3,5 мм.

Контакт	Сигнал	Описание
1	TX+	Ethernet передача, положительный сигнал
2	TX−	Ethernet передача, отрицательный сигнал
3	RX+	Ethernet приём, положительный сигнал
4	RX−	Ethernet приём, отрицательный сигнал
5	GND/Shield	Экран кабеля / общий
