Преобразователь интерфейсов USB — RS-232 / RS-422 / RS-485

1-портовый преобразователь USB в RS-232/RS-422/RS-485 с гальванической развязкой

3 в 1: интерфейс выбирается программно
4 кВ: гальваническая развязка от USB
10 Мбит/с: RS-422 / RS-485, RS-232 — до 1 Мбит/с

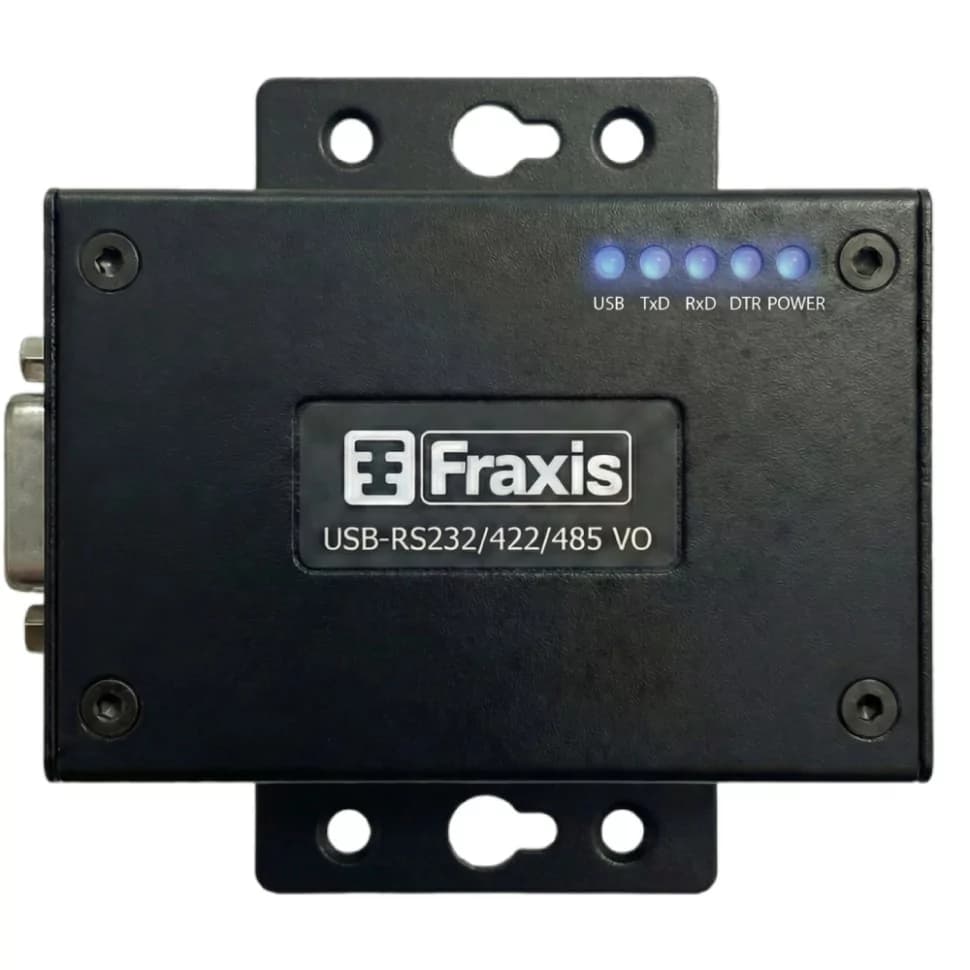

в корпусе: 8 000 ₽ с НДС

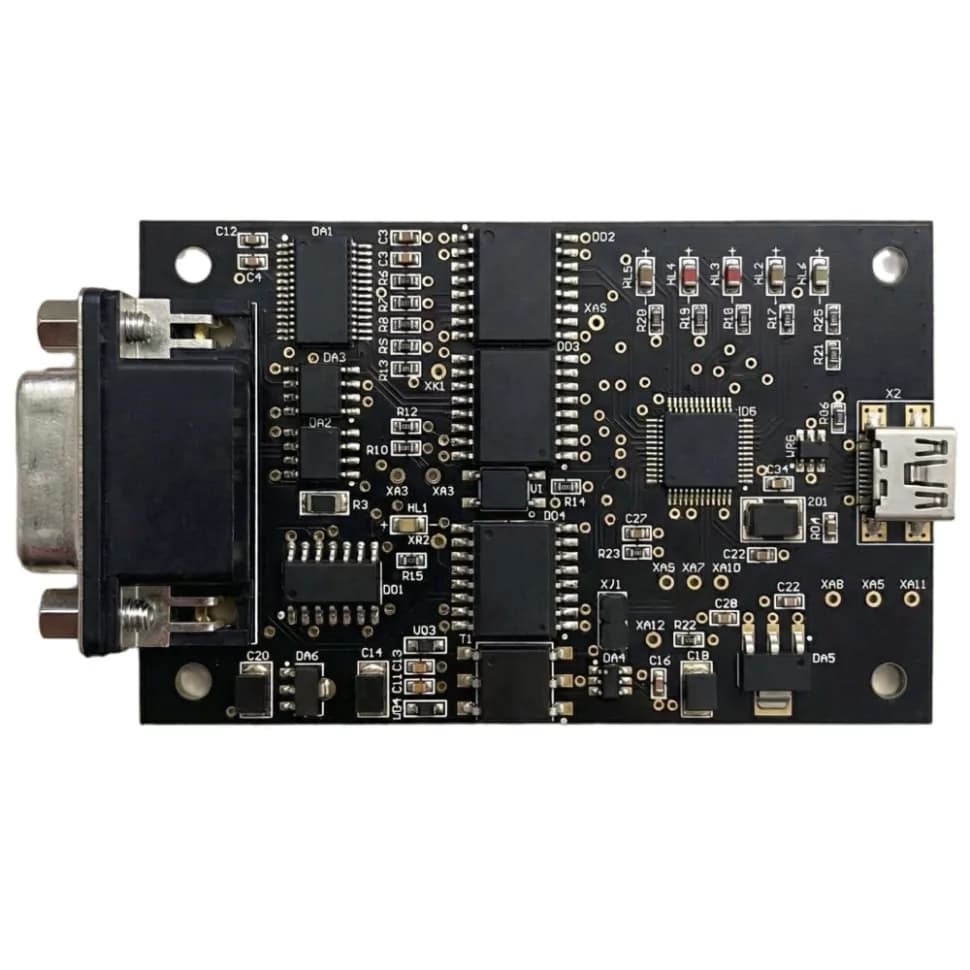

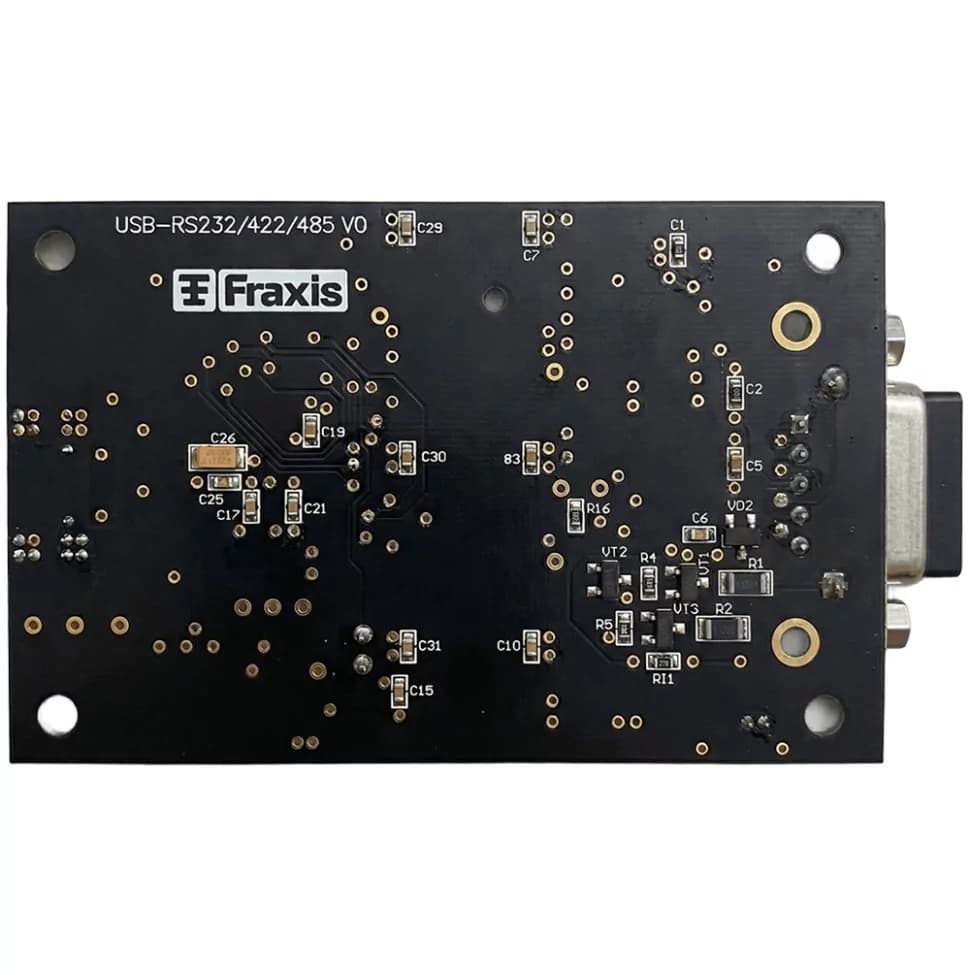

без корпуса: 6 500 ₽ с НДС

Купить: в корпусе Купить: без корпусаДаташит, PDF

Артикулы: USB–RS232/RS422/RS485-c · USB–RS232/RS422/RS485-uc

Преобразователь USB–RS232/RS422/RS485 предназначен для надёжного подключения промышленного оборудования, контроллеров, измерительных приборов и систем автоматизации к компьютеру или ноутбуку через интерфейс USB. Поддерживает три промышленных интерфейса — RS-232, RS-422 и RS-485 — с программным выбором активного интерфейса.

Три интерфейса: RS-232, RS-422, RS-485 — программное переключение через ПО, без механических переключателей
Гальваническая развязка: Полная изоляция RS-232/RS-422/RS-485 от USB — защита оборудования и ПК от наводок, импульсных помех и разности потенциалов
Высокая скорость: До 10 Мбит/с для RS-422/RS-485, до 1 Мбит/с для RS-232 — подходит для классических устройств и высокоскоростных промышленных шин
Гибкая настройка: Терминальные (120 Ом) и подтягивающие (620 Ом) резисторы включаются программно для работы в разных топологиях сети
Совместимость: Замена импортных аналогов без изменения кабелей и схем подключения
Производство: Произведено в Российской Федерации. Два варианта исполнения: в корпусе и без корпуса

Особенности

Полная совместимость с MOXA UPort 1150 по распиновке DB-9M
Программное переключение RS-232 / RS-422 / RS-485 через ПО — без механических переключателей
Гибкая настройка линий RS-422 / RS-485
Линия RS-485: терминатор 120 Ом и подтяжки включаются из ПО
Полная гальваническая развязка RS-232/RS-422/RS-485 от USB
Скорость до 10 Мбит/с для RS-422/RS-485 и до 1 Мбит/с для RS-232
Светодиодная индикация: USB, TxD, RxD, DTR, POWER
Два варианта исполнения: в корпусе и без корпуса
Произведено в Российской Федерации

Питание

Питание от USB: 5 В ±10%
Потребляемый ток: не более 0,5 А

Интерфейсы

USB: USB Type-C, USB 2.0 High Speed
RS-232 / RS-422 / RS-485: DB-9M (D-SUB, нормальная плотность)

Скорость передачи данных

RS-232: от 1200 бод до 1 Мбит/с
RS-422 / RS-485: от 1200 бод до 10 Мбит/с

Форматы данных

Форматы: 1 или 2 стоп-бита, 5 / 6 / 7 / 8 бит данных, стартовый бит, нижний уровень
Контроль чётности: чётность / нечётность / бит-флага / пустой бит

Защита и надёжность

Терминальный резистор: 120 Ом, программное включение/отключение
Подтягивающие резисторы: 620 Ом, программное включение/отключение
Гальваническая развязка: до 4 кВ (постоянный ток), до 5,1 кВ (переменный ток)
Макс. входное напряжение (относительно GND, pin 5 DB-9): ±13,5 В
Защита от статического электричества: ±15 кВ (Human Body Model); ±15 кВ (IEC 61000-4-2, Air); ±8 кВ (IEC 61000-4-2, Contact)

Условия эксплуатации

Рабочая температура: от −40 до +60 °C

Габариты

Габариты (корпусное): не более 80 × 50 × 20 мм

Конструктивное исполнение

Варианты: В корпусе / Без корпуса / Под заказ
Разъём: DB-9M
Светодиодные индикаторы: USB, TxD, RxD, DTR, POWER

Стандарты и сертификаты

EMI (электромагнитные помехи): FCC Part 15 Subpart B Class B, CISPR 32
EMS (электромагнитная совместимость): МЭК 61000-4-2 (ESD): контакт ±8 кВ, воздух ±15 кВ; МЭК 61000-4-3 (RS); МЭК 61000-4-4 (EFT); МЭК 61000-4-5 (Surge); МЭК 61000-4-6 (CS); МЭК 61000-4-8 (PFMF)
EMC: EN 55024, EN 55032

Совместимость

Замена MOXA UPort 1150: Полная совместимость по распиновке DB-9M.; Не требуется изменение кабелей и схем подключения.

Артикул	Исполнение	Описание
USB–RS232/RS422/RS485–uc	Без корпуса	Преобразователь USB — RS-232/RS-422/RS-485, безкорпусное исполнение
USB–RS232/RS422/RS485–c	В корпусе	Преобразователь USB — RS-232/RS-422/RS-485, корпусное исполнение
—	Под заказ	Индивидуальное исполнение по требованиям заказчика

Распиновка совместима с MOXA UPort 1150.

Контакт	RS-232	RS-422	RS-485 (4-пров.)	RS-485 (2-пров.)
1	DCD	Tx+	Tx+	—
2	RxD	Tx−	Tx−	—
3	TxD	Rx+	Rx+	Data+
4	DTR	Rx−	Rx−	Data−
5	GND	GND	GND	GND
6	DSR	—	—	—
7	RTS	—	—	—
8	CTS	—	—	—
