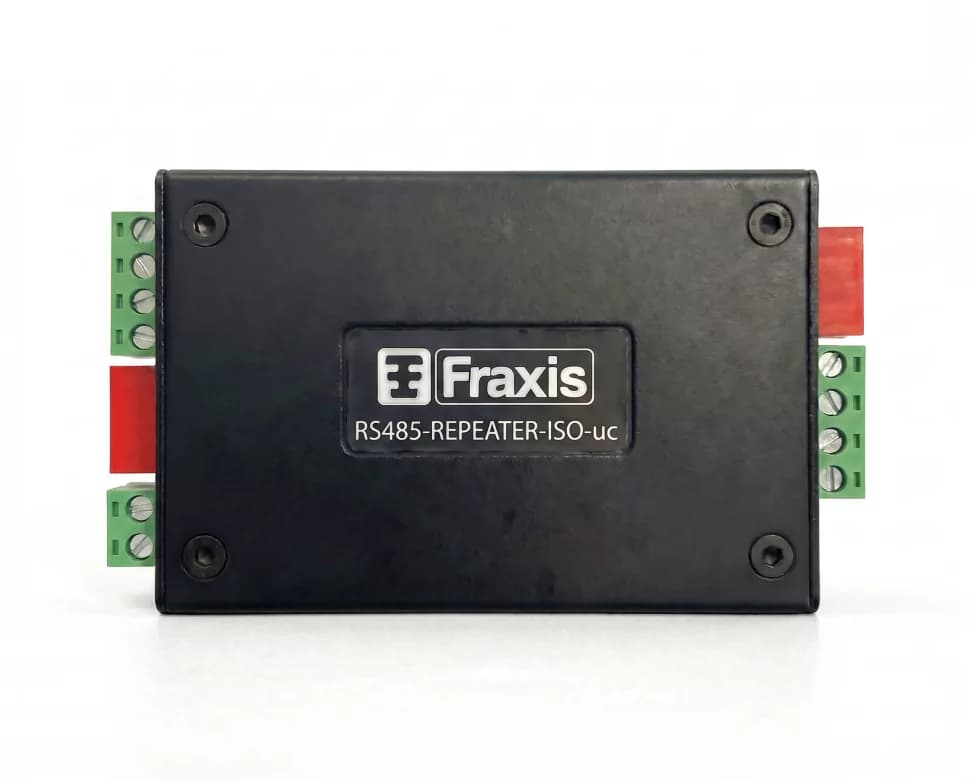

Повторитель-преобразователь интерфейсов RS-422/485 с изоляцией

Изолированный конвертер-повторитель RS-422/485 усиливает сигнал и увеличивает дальность передачи в промышленных сетях RS-422/485, одновременно обеспечивая гальваническую развязку между сегментами и цепью питания. Предназначен для протяжённых линий, разветвлённых шин и сопряжения сегментов с разными землями.

Развязка 3 кВ защищает оборудование от разности потенциалов земель, грозовых и коммутационных перенапряжений. Широкий диапазон питания 12–240 В постоянного тока упрощает питание от любых промышленных источников. Монтаж на DIN-рейку и клеммные колодки — для установки в шкафы автоматики.

Повторитель

Усиление сигнала RS-422/485 и увеличение дальности передачи на протяжённых линиях

Изоляция 3 кВ

Гальваническая развязка между портами и питанием — защита от ground loop и разности потенциалов

Защита ±15 кВ ЭСР

ESD ±15 кВ (HBM и воздух), ±8 кВ (контакт)

Питание 12–240 В

Широкий диапазон 12–240 В DC, защита от переполюсовки и перегрузки

DIN-rail

Монтаж на DIN-рейку или стену, клеммные колодки для сигнала и питания

−40…+85 °C

Индустриальный диапазон для уличных и неотапливаемых шкафов

Особенности

• Повторитель RS-422/485: усиление сигнала и увеличение дальности передачи
• Преобразование RS-422 ↔ RS-485, 2-проводный и 4-проводный режимы
• Гальваническая развязка 3 кВ между портами и питанием
• Защита ±15 кВ ESD (HBM и воздух), ±8 кВ ESD (контакт)
• Широкий диапазон питания 12–240 В постоянного тока, защита от переполюсовки
• Автоматическое определение направления RS-485 (ADDC)
• Скорость до 921.6 кбод, встроенные терминаторы 120 Ом (DIP-переключатель), подтяжка линии (DIP-переключатель)
• Монтаж на DIN-рейку или стену, клеммные колодки
• Расширенный индустриальный диапазон −40…+85 °C
• Произведено в РФ. Исполнения: в корпусе / без корпуса / под заказ
