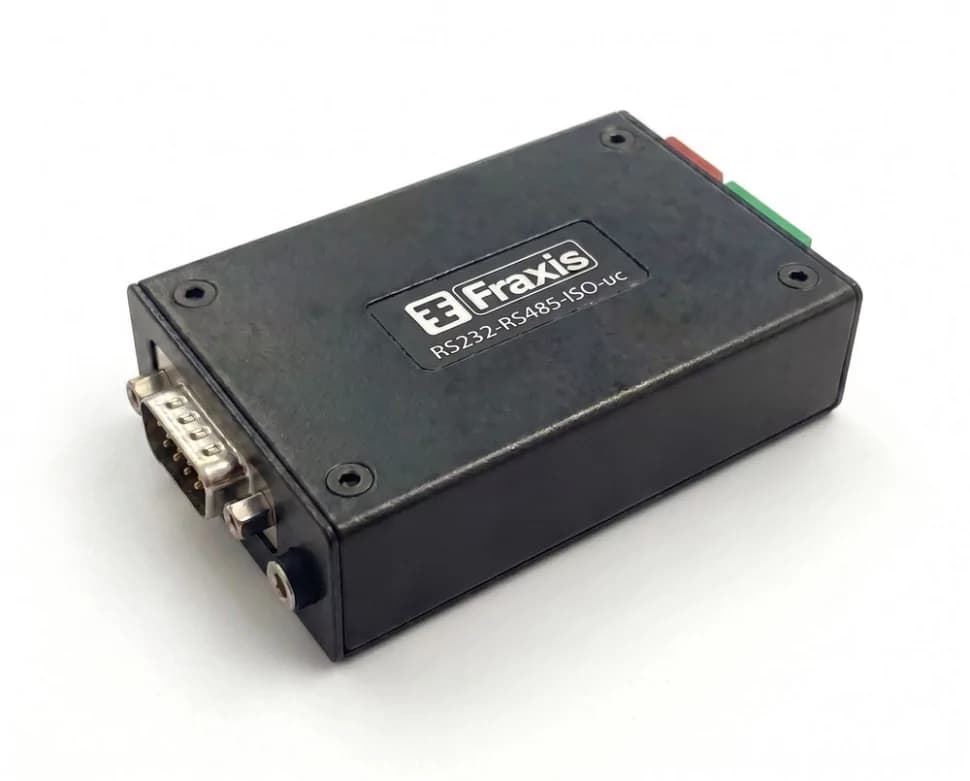

Двунаправленный преобразователь интерфейсов RS-232 — RS-422/485 с изоляцией

Изолированный конвертер RS-232 ↔ RS-422/485, гальваническая развязка 3 кВ, ESD ±15 кВ (HBM и воздух) / ±8 кВ (контакт), −40…+85 °C, автоопределение направления (ADDC)

3 кВ: гальваническая развязка
±15 кВ: защита от статики
−40…+85 °C: рабочая температура

Цена4 900 ₽ с НДС

Артикул: RS232-RS485-ISO-c

Изолированный преобразователь RS-232 ↔ RS-422/485 предназначен для подключения устройств с интерфейсом RS-232 к промышленным сетям RS-422/485 с полной гальванической развязкой. Применяется в АСУ ТП, системах учёта, телеметрии и там, где требуется защита оборудования от разности потенциалов земель и наводок.

Гальваническая развязка 3 кВ и защита ±15 кВ ESD защищают порт компьютера и полевое оборудование от разности потенциалов земель, импульсных помех и статического электричества. Автоматическое определение направления RS-232 ↔ RS-422/485 (ADDC) не требует программного управления потоком. Расширенный диапазон −40…+85 °C допускает эксплуатацию в неотапливаемых и уличных шкафах.

Изоляция 3 кВ: Гальваническая развязка RS-232 ↔ RS-422/485 — защита от ground loop и разности потенциалов земель
Защита ±15 кВ ESD: ESD ±15 кВ (HBM и воздух), ±8 кВ (контакт) — выше уровня типовых конвертеров
ADDC: Автоматическое определение направления передачи RS-485 — без программного управления
Port-powered: Питание от линии RS-232 или внешнее 5–12 В — не требует отдельного БП в большинстве применений
−40…+85 °C: Индустриальный диапазон для уличных и неотапливаемых шкафов
Производство: Произведено в РФ. Исполнения: в корпусе / без корпуса / под заказ

Особенности

Преобразование RS-232 ↔ RS-422 и RS-485 (2-проводный и 4-проводный)
Гальваническая развязка 3 кВ между стороной RS-232 и стороной RS-422/485
Защита от статического электричества ±15 кВ (HBM и воздух), ±8 кВ (контакт) — выше уровня референсных конвертеров
Автоматическое определение направления передачи RS-232 ↔ RS-485/422 (ADDC) — без программирования
Скорость RS-485/422 до 921.6 кбод (RS-232 до 250 кбит/с), автоопределение, встроенный терминатор 120 Ом, смещение линии (включение DIP-переключателем на передней панели)
Питание от порта RS-232 (port-powered) или внешнее 5–12 В (вариант 12–240 В постоянного/переменного напряжения, автоматическое переключение)
Расширенный индустриальный диапазон температур −40…+85 °C
Светодиодная индикация питания и активности
Произведено в Российской Федерации. Исполнения: в корпусе / без корпуса / под заказ

Питание

Источник питания: От порта RS-232 (port-powered) или внешний
Внешнее питание: 5–12 В постоянного тока
Вариант питания: 12–240 В постоянного/переменного тока, автоматическое переключение
Потребляемая мощность: не более 50 мВт (port-powered)

Интерфейс RS-232

Разъём: DB-9 (вилка) либо клеммная колодка
Сигналы: TxD, RxD, GND (DTR, DSR, DCD и CTS, RTS закорочены)
Скорость передачи: до 250 кбит/с

Интерфейс RS-422/485

Разъём: Винтовая клеммная колодка
Стандарты: RS-422, RS-485 2-проводный и 4-проводный
Скорость передачи: до 921.6 кбод, автоопределение
Примечание по скорости: RS-485/422 до 921.6 кбод; RS-232 до 250 кбит/с (ограничение драйвера RS-232)
Управление направлением: ADDC — автоматическое (RS-485)
Терминатор: встроенный 120 Ом, переключаемый
Смещение линии RS-485/422: pull-high 750 Ом / pull-low 750 Ом

Защита и надёжность

Гальваническая развязка (RS-232 ↔ RS-422/485): 3 кВ
Защита от статического электричества: ±8 кВ (контакт); ±15 кВ (HBM и воздух)
Защита от перенапряжения в линии RS-485: ±15 В
Защита от перенапряжения в линии RS-232: ±25 В (вход), ±13 В (выход)

Условия эксплуатации

Рабочая температура: от −40 до +85 °C
Температура хранения: от −40 до +85 °C
Влажность: от 5 до 95 %, без конденсации

Габариты

Габариты (бескорпусное): не более 42 × 80 × 22 мм
Масса: около 50 г

Конструктивное исполнение

Варианты: В корпусе / Без корпуса / Под заказ
Разъёмы: DB-9 (RS-232); винтовая клеммная колодка (RS-422/485)
Светодиодные индикаторы: питание (Power), активность линий

Стандарты и сертификаты

EMS (электромагнитная совместимость): МЭК 61000-4-2 (ESD): контакт ±8 кВ, воздух ±15 кВ
Интерфейсы: TIA/EIA RS-232, RS-422, RS-485

Артикул	Исполнение	Описание
RS232-RS485-ISO-uc	Без корпуса	Изолированный преобразователь RS-232 — RS-422/485, бескорпусное исполнение
RS232-RS485-ISO-c	В корпусе	Изолированный преобразователь RS-232 — RS-422/485, корпусное исполнение
—	Под заказ	Индивидуальное исполнение по требованиям заказчика

Назначение контактов RS-422/485

Винтовая клеммная колодка RS-422/485.

Контакт	Сигнал	Описание
1	Tx+ / Data+	RS-422 передача + / RS-485 данные + (2-провод)
2	Tx− / Data−	RS-422 передача − / RS-485 данные − (2-провод)
3	Rx+	RS-422 приём + (4-провод)
4	Rx−	RS-422 приём − (4-провод)
5	GND	Сигнальная земля (изолированная сторона)

Назначение контактов DB-9M (RS-232)

Разъём DB-9 (вилка), сторона RS-232.

Контакт	Сигнал	Направление
1	DCD	вход (in)
2	RxD	вход (in)
3	TxD	выход (out)
4	DTR	выход (out)
5	GND	общий
6	DSR	вход (in)
7	RTS	выход (out)
8	CTS	вход (in)
