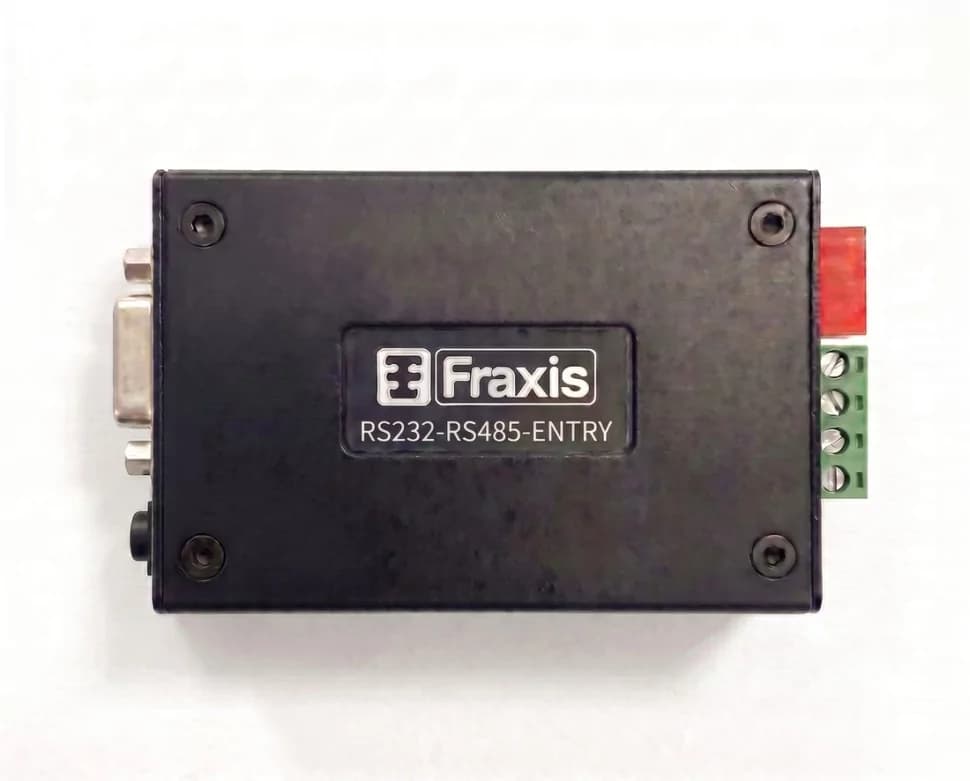

Преобразователь интерфейсов RS-232 — RS-422/485 с изоляцией (entry-level)

Бюджетный изолированный преобразователь RS-232 ↔ RS-422/485 предназначен для недорогого подключения устройств с интерфейсом RS-232 к промышленным сетям RS-422/485 с полной гальванической развязкой. Заменяет настольные entry-level конвертеры (типа Moxa Transio A53) и безымянные китайские преобразователи в АСУ ТП, системах учёта, телеметрии и лабораторном оборудовании.

Гальваническая развязка 3 кВ и защита ±15 кВ ESD защищают порт компьютера и полевое оборудование от разности потенциалов земель, импульсных помех и статического электричества. Прямой разъём DB-9 на корпусе не требует кабеля-переходника. Автоматическое определение направления RS-485 (ADDC) не требует программного управления потоком. Расширенный диапазон −40…+85 °C допускает эксплуатацию в неотапливаемых и уличных шкафах — там, где настольные entry-конвертеры (0…55 °C) работать не могут.

Изоляция 3 кВ

Гальваническая развязка RS-232 ↔ RS-422/485 — защита от ground loop и разности потенциалов земель

Защита ±15 кВ ESD

ESD ±15 кВ (HBM и воздух), ±8 кВ (контакт), защита линий от перенапряжения — выше уровня типовых entry-конвертеров

Прямой DB-9

Разъём RS-232 на корпусе устройства — без кабеля-переходника RJ45, в отличие от настольных аналогов

ADDC

Автоматическое определение направления передачи RS-485 — без программного управления

Питание 5 В

От порта USB или внешнего источника 5 В — не требует отдельного блока питания

−40…+85 °C

Индустриальный диапазон для уличных и неотапливаемых шкафов — там, где entry-аналоги не работают

Особенности

• Преобразование RS-232 ↔ RS-422 и RS-485 (2-проводный и 4-проводный)
• Гальваническая развязка 3 кВ между стороной RS-232 и стороной RS-422/485
• Защита от статического электричества ±15 кВ (HBM и воздух), ±8 кВ (контакт) — выше уровня референсных entry-конвертеров
• Защита линий от перенапряжения: RS-485 ±15 В, RS-232 ±25 В (вход) / ±13 В (выход)
• Прямой разъём DB-9 на устройстве — без кабеля-переходника
• Автоматическое определение направления передачи RS-232 ↔ RS-485/422 (ADDC) — без программирования
• Скорость RS-485/422 до 921.6 кбод (RS-232 до 250 кбит/с), автоопределение, встроенный терминатор 120 Ом, смещение линии (включение DIP-переключателем)
• Питание 5 В: от порта USB или внешнего источника 5 В — отдельный блок питания не требуется
• Расширенный индустриальный диапазон температур −40…+85 °C
• Светодиодная индикация питания и активности. Произведено в РФ. Исполнения: в корпусе / без корпуса / под заказ
