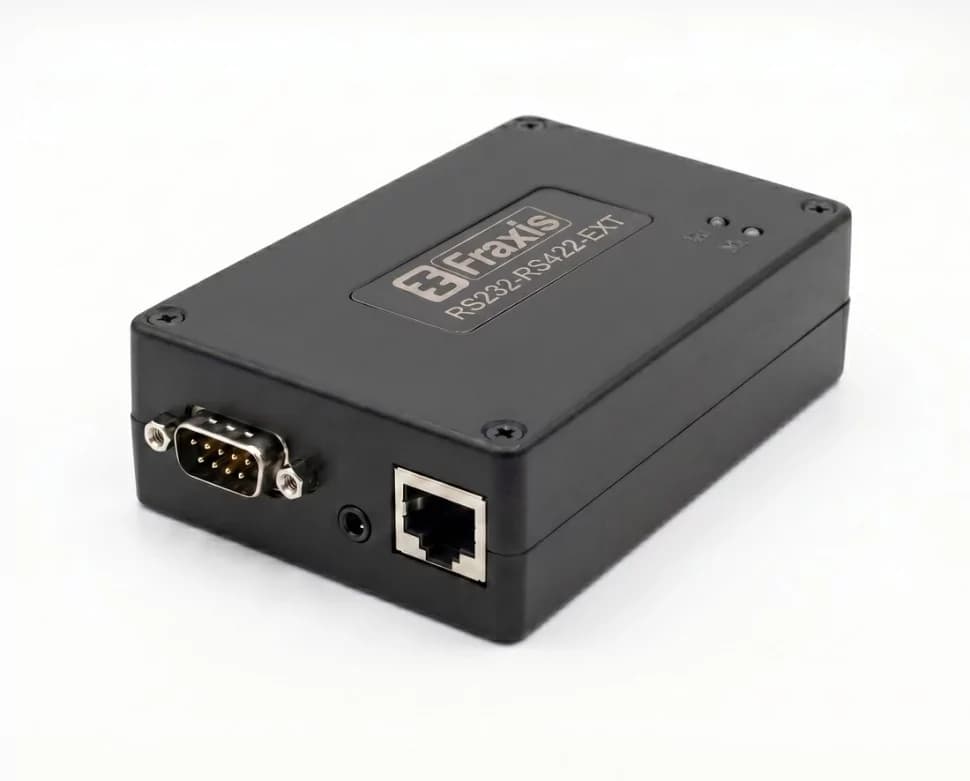

Преобразователь-удлинитель интерфейса RS-232 ↔ RS-422 с изоляцией

Изолированный удлинитель линии RS-232 через преобразование в RS-422, гальваническая развязка 3 кВ DC, ESD ±15 кВ (HBM и воздух) / ±8 кВ (контакт), питание от порта RS-232 (port-powered), разъём RJ45 (UTP Cat5), −40…+85 °C. Для работы нужны два одинаковых устройства.

RS-422: удлинение линии RS-232 по витой паре
3 кВ: гальваническая развязка
2 шт.: комплект на одну линию

Цена6 500 ₽ с НДС

Артикул: RS232-RS422-EXT-KIT

Преобразователь-удлинитель RS-232 ↔ RS-422 предназначен для увеличения дальности обмена данными по интерфейсу RS-232 за счёт преобразования сигналов в дифференциальный RS-422 и обратно. На концах линии устанавливаются два одинаковых устройства: одно преобразует RS-232 в RS-422, второе — обратно. Применяется там, где штатной дальности RS-232 (несколько метров) недостаточно, а тянуть отдельную RS-485-сеть нецелесообразно.

Связь между устройствами идёт по витой паре UTP Cat5 через разъём RJ45 — удобно использовать готовую структурированную кабельную проводку. Гальваническая развязка 3 кВ защищает порты компьютеров от разности потенциалов земель и наводок. Питание берётся от линии RS-232 (port-powered); при недостатке мощности порта предусмотрен вход внешнего питания 5–12 В, опционально с гальванической развязкой от стороны RS-232. Расширенный диапазон −40…+85 °C допускает эксплуатацию в неотапливаемых и уличных шкафах.

Удлинение RS-232: Преобразование RS-232 → RS-422 → RS-232 — увеличение дальности линии по витой паре
Изоляция 3 кВ: Гальваническая развязка RS-232 ↔ RS-422 — защита от ground loop и разности потенциалов земель
Защита ±15 кВ ESD: ESD ±15 кВ (HBM и воздух), ±8 кВ (контакт) — выше уровня типовых удлинителей
Port-powered: Питание от линии RS-232 — в большинстве применений не требует отдельного БП
RJ45 / UTP Cat5: Линия RS-422 — стандартный разъём RJ45 и витая пара структурированной проводки
−40…+85 °C: Индустриальный диапазон для уличных и неотапливаемых шкафов

Особенности

Увеличение дальности обмена по RS-232 за счёт преобразования в RS-422 и обратно
Работает в паре: два одинаковых устройства на концах линии
Гальваническая развязка 3 кВ между стороной RS-232 и стороной RS-422
Защита от статического электричества ±15 кВ (HBM и воздух), ±8 кВ (контакт)
Питание от порта RS-232 (port-powered) — в большинстве случаев внешний БП не нужен; есть предварительная проверка мощности порта RS-232
Внешнее питание 5–12 В при недостатке мощности порта RS-232 (опционально с развязкой питания)
Линия RS-422 — стандартный разъём RJ45, кабель UTP Cat5 (витая пара)
Передаваемые сигналы: TxD, RxD, RTS, CTS
Скорость 50 бод … 115.2 кбит/с по RS-232, поддержка нестандартных скоростей и статических сигналов
Расширенный индустриальный диапазон температур −40…+85 °C
Произведено в Российской Федерации. Исполнения: в корпусе / без корпуса / под заказ

Питание

Источник питания: От порта RS-232 (port-powered) или внешний
Внешнее питание: 5–12 В постоянного тока (при недостатке мощности порта)
Развязка питания: опционально: гальваническая развязка RS-232 ↔ внешнее питание
Проверка мощности RS-232: есть, предварительная

Интерфейс RS-232

Разъём: DB-9 (вилка)
Сигналы: TxD, RxD, RTS, CTS, GND
Скорость передачи: от 50 бод до 115.2 кбит/с, поддержка нестандартных скоростей и статических сигналов

Интерфейс RS-422 (линия удлинения)

Разъём: RJ45 8P8C
Кабель: UTP Cat5 (витая пара)
Стандарт: RS-422 (дифференциальный)
Конфигурация: точка-точка между двумя устройствами

Защита и надёжность

Гальваническая развязка (RS-232 ↔ RS-422): 3 кВ
Защита от статического электричества: ±8 кВ (контакт); ±15 кВ (HBM и воздух)

Условия эксплуатации

Рабочая температура: от −40 до +85 °C
Температура хранения: от −40 до +85 °C
Влажность: от 5 до 95 %, без конденсации

Габариты

Габариты (бескорпусное): не более 42 × 80 × 22 мм
Масса: около 50 г

Конструктивное исполнение

Варианты: В корпусе / Без корпуса / Под заказ
Разъёмы: DB-9 (RS-232); RJ45 (RS-422); Audio Jack 3,5 мм; вход питания 5–12 В
Светодиодные индикаторы: питание (Power), активность линий
Комплектность: для линии нужны два устройства (передающее и приёмное)

Стандарты и сертификаты

EMS (электромагнитная совместимость): МЭК 61000-4-2 (ESD): контакт ±8 кВ, воздух ±15 кВ
Интерфейсы: TIA/EIA RS-232, RS-422

Артикул	Исполнение	Описание
RS232-RS422-EXT-uc	Без корпуса	Изолированный удлинитель RS-232 ↔ RS-422, бескорпусное исполнение
RS232-RS422-EXT-c	В корпусе	Изолированный удлинитель RS-232 ↔ RS-422, корпусное исполнение
RS232-RS422-EXT-KIT	Комплект (2 шт)	Пара устройств для одной линии удлинения
—	Под заказ	Индивидуальное исполнение по требованиям заказчика

Назначение контактов RJ45 (RS-422)

Разъём RJ45 8P8C, линия RS-422 (UTP Cat5).

Контакт	Сигнал	Описание
1	Tx+	RS-422 передача +
2	Tx−	RS-422 передача −
3	Rx+	RS-422 приём +
6	Rx−	RS-422 приём −
4, 5	GND	Сигнальная земля (изолированная сторона)

Назначение контактов DB-9M (RS-232)

Разъём DB-9 (вилка), сторона RS-232.

Контакт	Сигнал	Направление
2	RxD	вход (in)
3	TxD	выход (out)
5	GND	общий
7	RTS	выход (out)
8	CTS	вход (in)
