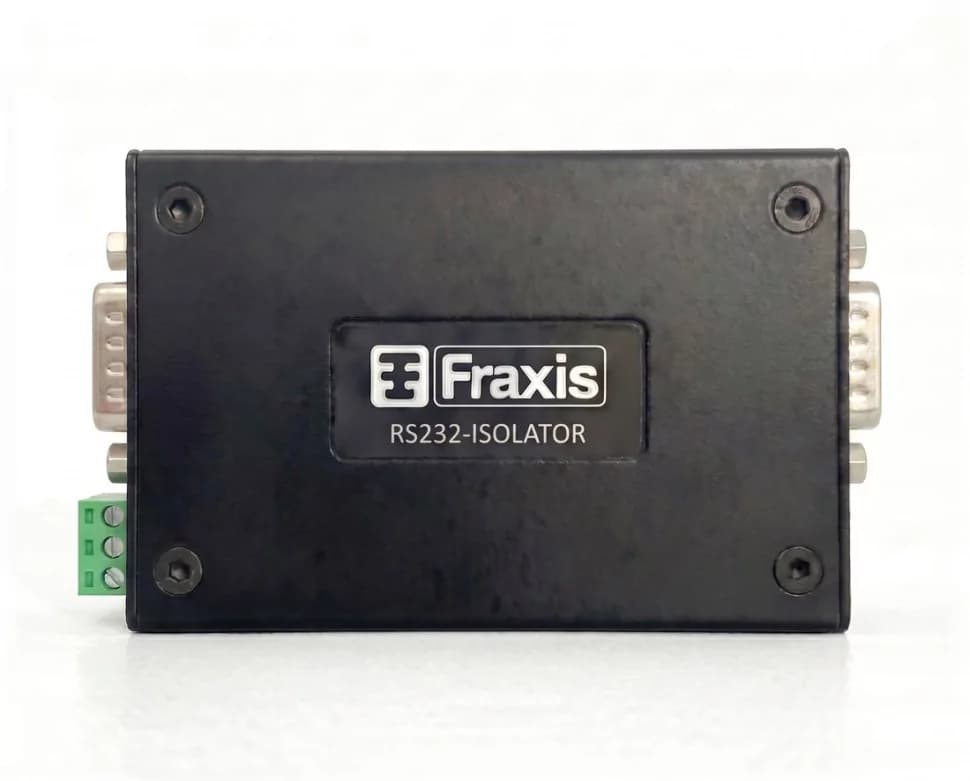

Изолятор интерфейса RS-232

Изолятор интерфейса RS-232 предназначен для гальванической развязки линии RS-232 между двумя устройствами. Прибор разрывает гальваническую связь, сохраняя передачу данных и сигналов управления потоком, и защищает оборудование от разности потенциалов земель, ground loop и импульсных наводок. Применяется там, где два RS-232-устройства разнесены, питаются от разных сетей или имеют разные земли.

Изолируются четыре сигнала RS-232 — TxD, RxD, RTS, CTS; линии DTR/DSR/DCD замкнуты локально для совместимости с аппаратным квитированием. Гальваническая развязка 3 кВ и защита ±15 кВ ESD предохраняют порты обоих устройств от пробоя и наводок. Изолятор питается от внешнего источника 24 В через клеммную колодку, поэтому обе стороны полностью активны и не отбирают мощность из линии RS-232. Расширенный диапазон −40…+85 °C допускает эксплуатацию в неотапливаемых и уличных шкафах.

Изоляция 3 кВ

Гальваническая развязка RS-232 ↔ RS-232 — защита от ground loop и разности потенциалов земель

Защита ±15 кВ ESD

Защита линий RS-232 от статического электричества ±15 кВ (HBM и воздух), ±8 кВ (контакт) — выше уровня типовых изоляторов

4 канала

Изоляция TxD, RxD, RTS, CTS; DTR/DSR/DCD замкнуты локально для квитирования

Внешнее питание 24 В

Питание через клеммную колодку — обе стороны активны, без отбора мощности из линии RS-232

−40…+85 °C

Индустриальный диапазон для уличных и неотапливаемых шкафов

Производство

Произведено в РФ. Исполнения: в корпусе / без корпуса / под заказ

Особенности

• Двусторонний гальванический изолятор RS-232 ↔ RS-232 — два порта RS-232 (DB-9, вилка)
• Гальваническая развязка 3 кВ между двумя сторонами линии RS-232
• Изоляция сигналов TxD, RxD, RTS, CTS; линии DTR/DSR/DCD замкнуты локально
• Защита от статического электричества ±15 кВ (HBM и воздух), ±8 кВ (контакт) — выше уровня референсных изоляторов
• Скорость до 250 кбит/с, автоопределение, поддержка нестандартных скоростей
• Внешнее питание 24 В через клеммную колодку — обе стороны изолятора активные, без отбора мощности из линии RS-232
• Расширенный индустриальный диапазон температур −40…+85 °C
• Защита от ground loop, разности потенциалов земель и наводок на линии RS-232
• Светодиодная индикация питания
• Произведено в Российской Федерации. Исполнения: в корпусе / без корпуса / под заказ
