ГОСТ и IPC/WHMA-A-620: что нормируют российские стандарты на жгуты
При импортозамещении регулярно возникает вопрос: есть ли российский аналог IPC/WHMA-A-620 и можно ли просто сослаться на ГОСТ. Ответ не сводится к «есть» или «нет» — нормативная база в России есть, но покрывает она другой набор вопросов.
Что нормируют российские стандарты
Электромонтажные жгуты радиоэлектронной аппаратуры описывает группа взаимосвязанных стандартов:
- ГОСТ 23586-96 — технические требования к жгутам и их креплению.
- ГОСТ 23587-96 — технические требования к разделке монтажных проводов и креплению жил.
- ГОСТ 23592-96 — общие требования к объёмному монтажу изделий электронной техники.
- ГОСТ 23585 — требования к разделке и соединению экранов проводов.
Это межгосударственные стандарты, введённые в действие в качестве государственных стандартов Российской Федерации постановлениями Госстандарта России от 15 февраля 2001 года (№ 69-ст, 70-ст и 71-ст соответственно) с 1 июля 2001 года — взамен одноимённых стандартов 1979 года.
Уровень детализации здесь высокий. ГОСТ 23586-96, например, задаёт шаг вязки жгута двумя таблицами — по диаметру жгута, отдельно для проводов сечением 0,35 мм² и более и отдельно для более тонких, — и требует уменьшать шаг на 30–50 % на криволинейных участках, в зависимости от радиуса изгиба. Оговорены и обмотка жгута с перекрытием 50–70 %, и ширина бандажей, и защитные втулки в местах прохода жгута сквозь стенки.
Где проходит граница
Обжимка в этих стандартах есть, и обойдена она не мимоходом. ГОСТ 23587-96 распространяется на крепление жил к контакт-деталям, наконечникам и выводам электрорадиоэлементов; среди приведённых конструкций прямо показаны обжимные — с пометкой «Обжать» и допуском на положение заделки относительно изоляции (0,2…2 мм).
В ГОСТ 23592-96 непаяным методам монтажа отведён отдельный подраздел 4.6, и он тоже вполне конкретен:
- длина снятой изоляции определяется размерами хвостовика контакта; для наиболее распространённых контактов рекомендовано 4…5 мм;
- выступание конца обжимаемого провода из хвостовика — не более 1,5 мм;
- поверхность хвостовика после обжатия не должна иметь трещин, заусенцев, острых кромок и нарушений покрытий.
Граница проходит в другом месте. Всё перечисленное — требования к конструкции и внешнему виду соединения. ГОСТ 23587-96 в области применения прямо оговаривает, что не устанавливает требований к технологическому процессу крепления жил, и числовых критериев приёмки готовой обжимки — минимального усилия вырыва и допусков на высоту обжимки — в этой группе стандартов нет.
Именно эти два числа и составляют основу IPC/WHMA-A-620: минимальное усилие вырыва по сечению провода (для 18–28 AWG — не менее 5 Н) вместе с требованиями к геометрии обжимки — раструб, захват изоляции, видимость жилы — и более 700 фотографий с разделением на целевое, приемлемое и дефектное состояние.
Почему это важно на практике
Разрыв не формальный. Обжимка — самое массовое соединение современной кабельной сборки, а осмотр внешнего вида не отличает годную обжимку от недо- и переобжатой: и та и другая выглядят опрятно, без трещин и заусенцев, и обе проходят по требованиям к конструкции. Различает их измерение — то самое, которого в ГОСТах этой группы нет. Ссылка в договоре только на них оставляет критерии приёмки самого частого соединения неопределёнными, и спор о годности партии решать оказывается нечем.
Как закрывать разрыв в техническом задании
Работающая практика — сослаться на обе группы документов, разделив области:
- ГОСТ 23586/23587/23592 — конструкция: вязка и крепление жгута, разделка проводов, крепление жил, объёмный монтаж. Маркировка — по ГОСТ 23594.
- IPC/WHMA-A-620 с указанием класса — критерии приёмки соединений, в первую очередь обжимки.
- Отдельным пунктом — метод и периодичность контроля: усилие вырыва, шлиф, электрические испытания.
Класс по IPC/WHMA-A-620 указывается явно: класс 2 для промышленного оборудования, класс 3 для высоконадёжных применений. От класса зависит объём контроля, а значит стоимость и срок.
Импортозамещение — это не только комплектующие
Замена импортного разъёма на отечественный меняет и контактную пару, и требуемый инструмент обжимки, и параметры наладки пресса. Перенести на новый компонент прежние настройки нельзя: высота обжимки и усилие вырыва подтверждаются заново для каждой пары «провод — контакт».
Поэтому замена комплектующих корректно оформляется как изменение конструкции с повторной квалификацией соединения, а не как простая подстановка эквивалента в спецификации.

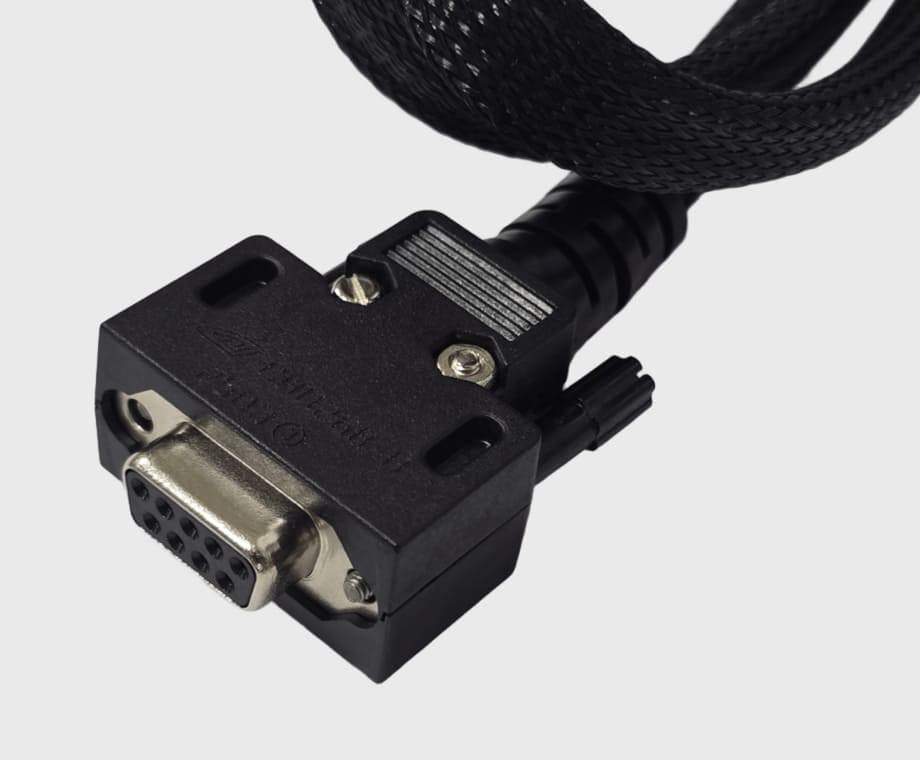

Как это устроено у нас
ООО «ЗЭП «ФРАКСИС» работает по обеим группам требований: конструкция жгутов — по действующим ГОСТам, критерии приёмки соединений — по IPC/WHMA-A-620 согласованного класса. При замене импортных комплектующих параметры обжимки подтверждаются заново для конкретной пары «провод — контакт».
